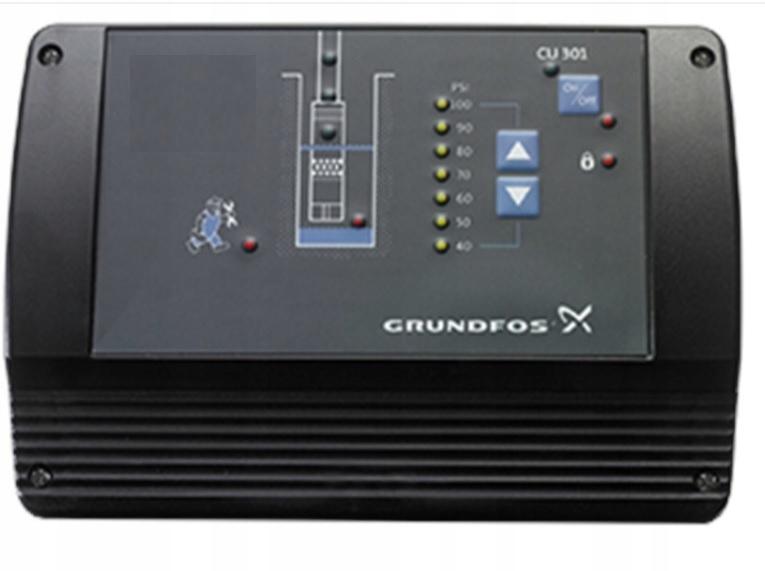

Skrzynka sterująca CU 301

do pomp głębinowych typu SQE wyposażonych w silniki MSE3

producent : GRUNDFOS

Zastosowanie:

Sterowanie pompami typu SQE z silnikami MSE3 z zabudowaną przetwornicą częstotliwości w nowoczesnych instalacjach domowych

Dobór pomp lub zamiennika-skonsultuj się z naszym doradcą technicznym

Dane techniczne:

• Regulacja ciśnienia w zakresie 1 - 6 bar
• Napięcie zasilania 1x100-240V 50/60Hz
• Max obciążenie prądowe Imax -12A
• Max.temperatura otoczenia  -30 do +45'C
• Max. wilgotność względna - 95%
• Klasa ochrony - IP55
• Maksymalna odległość od pompy  300m
• Materiał skrzynki - PPO
• Waga - 1,35 kg
• Wymiary LxWxS -  232mm x 195mm x 114mm
• Producent - Grundfos

Opis urządzenia

Sterownik służy do sterowania pracą pomp typu SQE , w celu uzyskania stałego ciśnienia wody w domowej instalacji hydroforowej, niezależnie od wielkości jej poboru.

Sterownik nadaje się do podłączenia i sterowania każdą pompą typu SQE z silnikiem MSE3 firmy GRUNDFOS.

Sterownik CU 301 -posiada bardzo przyjazny w użyciu panel sterujący, dzięki czemu bardzo łatwo zmieniać nastawę ciśnienia

Odczyt aktualnego statusu pompy pokazany za pomocą świecących diod LED na panelu kontrolnym sterownika.

Sterowanie pracą pompy jest możliwe dzięki sygnałowi elektrycznemu przesyłanemu z czujnika (przetwornika) ciśnienia (brak na wyposażeniu) do sterownika CU301. Czujnik  ciśnienia który podłączony do listwy zaciskowej wewnątrz sterownika, przekazuje sygnał elektryczny który przetwarzany jest przez układ elektroniczny sterownika.Dzięki temu przetwornica częstotliwości w silniku pompy otrzymuje odpowiedni sygnał i ustawia odpowiednią prędkość obrotową silnika stosownie do oczekiwanego ciśnienia wody w instalacji

Czujnik ciśnienia nie jest na wyposażeniu tego sterownika, należy zamawiać go osobno.

1.Sterownik CU 301                                  - 1 szt

2.Instrukcja Obsługi z kartą gwarancyjną - 1 szt
