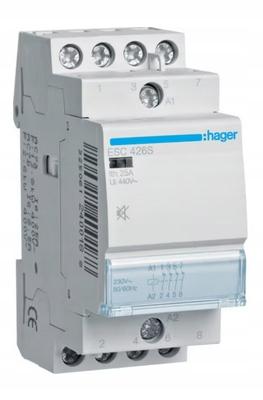

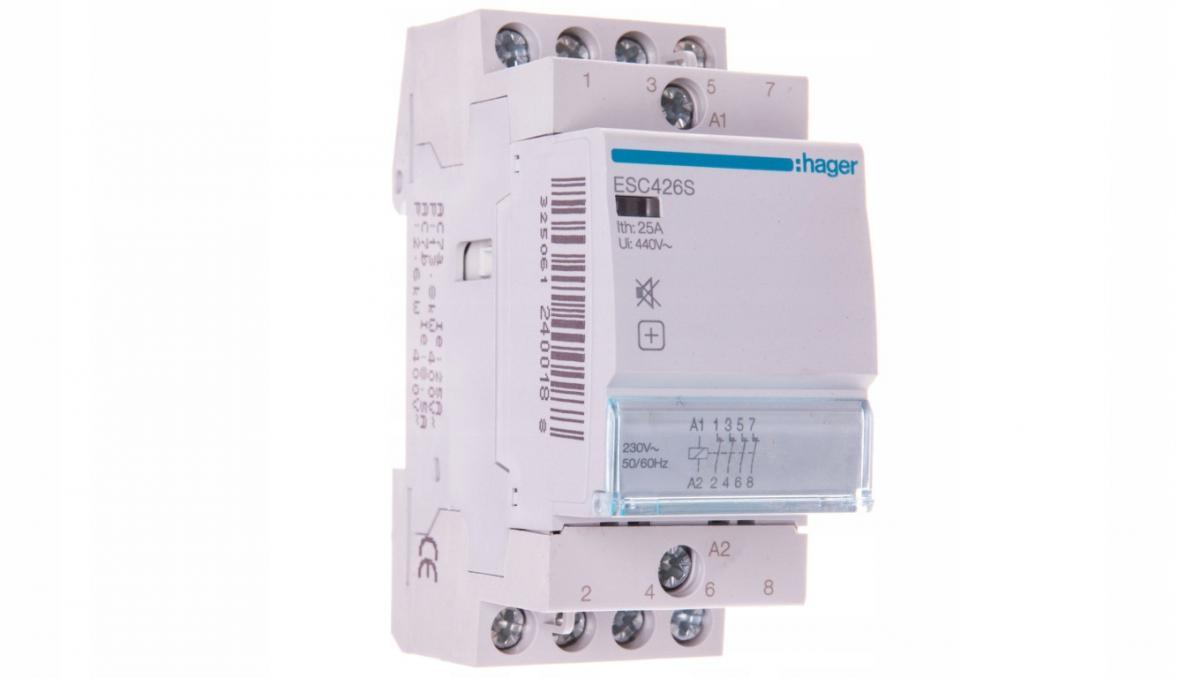

Hager, Stycznik cichy 4NC 25A 230V AC, ESC426S

Specyfikacja techniczna

Konstrukcja

• Liczba biegunów: 4 P

Konfiguracja

• Liczba modułów: 2

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość: 50

Napięcie

• Znamionowe napięcie izolacji Ui: 440 V
• Napięcie sterowania DC: 0 V
• Napięcie sterowania AC: 230 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV

Prąd

• Prąd znamionowy In: 25 A
• Obudowa zewnętrzna zasilana prądem cieplnym: 25 A
• Prąd dopuszczalny dla AC7, kategoria A: 25 A
• Prąd dopuszczalny dla AC7 , kategoria B: 8.5 A

Wymiary

• Głębokość produktu: 60 mm
• Wysokość produktu: 83 mm

Szerokość produktu: 35.75 mm

Moc

• Maksymalna moc pobierana: 3.2 VA
• Moc pobierana: 3.2 VA
• Całkowite straty mocy dla prądu znamionowego: 6 W
• Straty mocy na styk: 1.5 W
• Moc rozproszona przez sterowanie: 3 W
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria A: 4.6 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria B: 880 W
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria A: 13.8 kW
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria B: 2.6 kW

Zadziałanie

• Czas reakcji przy otwieraniu: 15 ms
• Czas odpowiedzi przy zamykaniu: 25 ms

Rezystancja

• Nominalna wartość rezystancji cewki: 11800 Ω

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 30000
• Wytrzymałość mechaniczna (liczba cykli): 1000000

Sterowanie żarówkami fluorescencyjnymi

• Maksymalne obciążenie równoległymi lampami fluorescencyjnymi: 810 VA
• Moc lamp fluorescencyjnych w układzie podwójnym: 1990 VA
• Maksymalna moc świetlówek liniowych nieskompensowanych: 950 VA

Sterowanie lampami żarowymi

• Maksymalna moc żarówek 230V: 1900 W

Instalacja / Montaż

• Moment dokręcający: 1,2 Nm

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 6mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 10mm²
• Liczba styków: 4
• Rodzaj styku: 4 NC
• Rodzaj przyłącza: ze śrubą
• sectionrigidcablecontrol: 1 / 10 mm²

Wyposażenie

• Akcesoria dodatkowe: Tak

Zastosowanie

• Obsługa lokalna / obsługa ręczna: Nie

Norma

• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP2X
• Klasa ochronności: klasa ochronności II

Warunki użytkowania

• Temperatura robocza: -10…50 °C
• Temperatura przechowywania/transportu: -40…80 °C

Pozycję lidera budujemy w oparciu o przywiązanie do kreatywności i umiejętności zaskakiwania klientów unikalnymi i zaawansowanymi technologicznie rozwiązaniami. Ważna jest dla nas idealna forma, a przede wszystkim funkcjonalność. Proste w montażu i proste w użytkowaniu. Po prostu Hager!

HAGER INNOWACJE

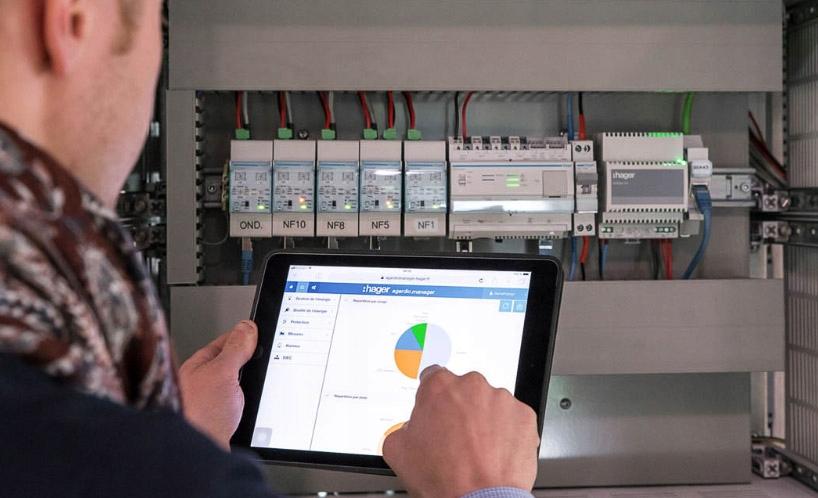

Wdrażając innowacje i nowe technologie kierujemy się zawsze potrzebami naszych klientów. Dzięki temu zaufało nam już tysiące odbiorców w ponad 95 krajach na całym świecie. Systemy i rozwiązania Hager nie stoją w miejscu lecz ciągle się rozwijają. Stają się coraz bardziej rozpoznawalne. Dzięki rozwiązaniom Hager wszystko, co jest potrzebne do stworzenia Smart Home, otrzymujesz od jednego dostawcy.

ŁATWY MONTAŻ

Prosty montaż, łatwość użycia, intuicyjny interfejs, modułowa struktura i wytrzymałość, to wartości gwarantujące najwyższą jakość systemów marki Hager. Wszystkie rozwiązania Hager stosowane do automatyki domowej oparte są o najbardziej uniwersalny i otwarty standard magistrali: KNX. Został on zapoczątkowany w latach 90 – tych przez wiodących producentów europejskich i jest obecnie wykorzystywany na całym świecie.
