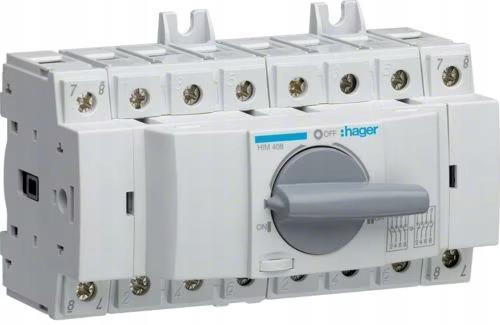

Hager, Modułowy przełącznik zasilania 4x80A, HIM408

Konstrukcja

• Liczba biegunów: 4 P
• Układ biegunów: 4 P
• Forma: zgodnie z DIN EN 50173-1:2011-09

Funkcje

• Przełącznik kierunku: Tak

Konfiguracja

• Liczba modułów: 8

Elementy sterujące i wskaźniki

• Zintegrowany napęd silnikowy: Nie

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 380 / 415 V
• Częstotliwość: 50/60

Napięcie

• Znamionowe napięcie izolacji Ui: 800 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV

Prąd

• Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 80 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 80 A
• Prąd znamionowy In: 80 A
• Prąd zwarciowy z bezpiecznikami gI-gG: 50 kA
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 1.5 kA
• Dopuszczalne obciążenie prądem AC21 kategorii A: 80 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 80 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 80 A
• Obciążalność prądowa prądu przemiennego AC23 w kategorii B: 80 A

Moc

• Całkowite straty mocy dla prądu znamionowego: 9.6 W
• Straty mocy na biegun dla prądu znamionowego: 2.4 W
• Moc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC1: 52 kW

Wytrzymałość

• Wytrzymałość mechaniczna (liczba cykli): 10000

Pokrywa / Drzwi / Element wierzchni

• Zamykany: Tak

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 2,5 / 35mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 35mm²
• Rodzaj przyłącza: ze śrubą

Wyposażenie

• Liczba dodatkowych styków NC: 0
• Liczba dodatkowych styków NO: 0
• Liczba dodatkowych styków przełączających: 0
• Opcjonalny napęd silnikowy: Nie

Norma

• Norma: IEC 60947-3
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -20...70 °C
