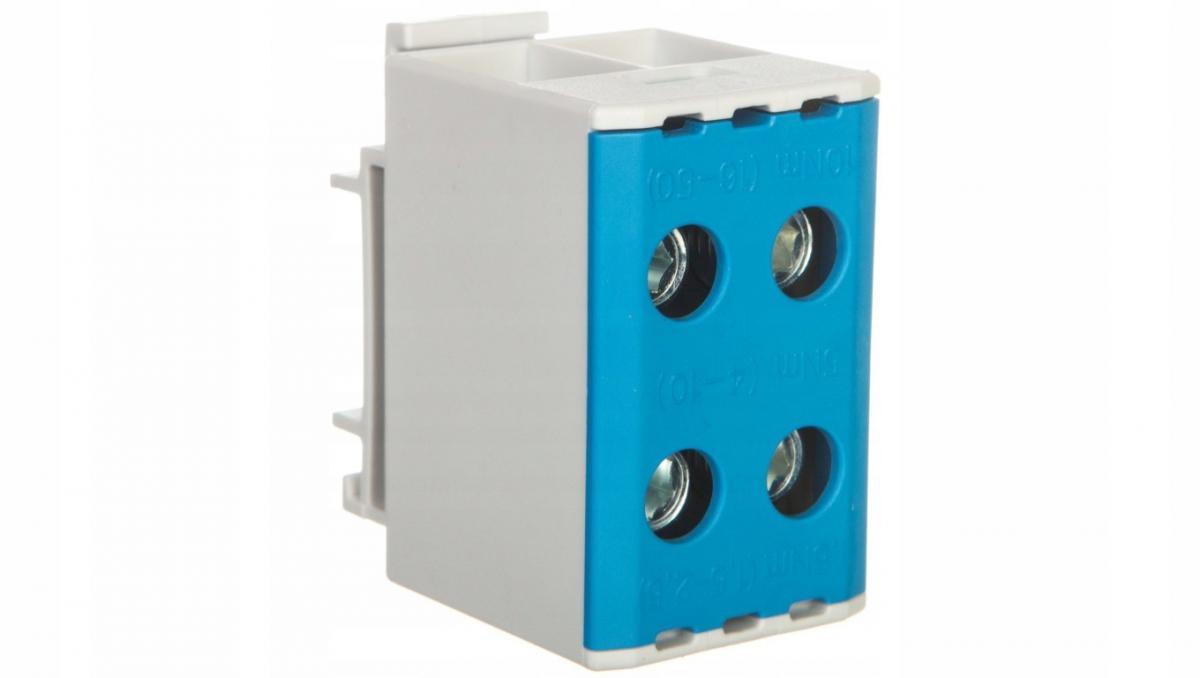

Złączka OTL50-2 kolor niebieski 2xAl/Cu 1,5-50mm2 1000V Zacisk uniwersalny MAA2050B10

MOREK

✔️Parametry techniczne:

• Wymagana płytka zamykająca: Nie
• Kolor: Niebieski
• Wewnętrzne piętra zmostkowane: Tak
• Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 1,5
• Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 50
• Wykonanie przeciwwybuchowe Ex-e - potwierdzone: Nie
• Długość [mm]: 48
• Napięcie znamionowe [V]: 690
• Wersja przeciwwybuchowa „EEx e”: Nie
• Wysokość przy najniższym sposobie montażu [mm]: 43
• Prąd znamionowy In [A]: 320
• Szerokość / rozmiar rastra [mm]: 30
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
• Pozycja połączenia: Z boku / boczny
• Liczba poziomów: 1
• Liczba zacisków na piętro: 4
• Sposób montażu: Szyna montażowa DIN 35 mm
• Rodzaj materiału izolującego: Inne
• Kod producenta: MAA2050B10
• CN: 85369010

Przekrój przyłączanego przewodu jednodrutowego [mm2] do : 50

Przekrój przyłączanego przewodu jednodrutowego [mm2] od : 1,5

Wewnętrzne piętra zmostkowane : Tak

Kolor : Niebieski

Wymagana płytka zamykająca : Nie

Wykonanie przeciwwybuchowe Ex-e - potwierdzone : Nie

Długość [mm] : 48

Napięcie znamionowe [V] : 690

Wersja przeciwwybuchowa „EEx e” : Nie

Wysokość przy najniższym sposobie montażu [mm] : 43

Prąd znamionowy In [A] : 320

Szerokość / rozmiar rastra [mm] : 30

Rodzaj połączenia elektrycznego 1 : Połączenie śrubowe

Rodzaj połączenia elektrycznego 2 : Połączenie śrubowe

Pozycja połączenia : Z boku / boczny

Liczba poziomów : 1

Liczba zacisków na piętro : 4

Sposób montażu : Szyna montażowa DIN 35 mm

Rodzaj materiału izolującego : Inne

Gł&oacutewne dane techniczne całej serii złącz OTL:

- Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami.

- Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi

- Klasy palności V0 zgodnie z UL94

- Napięcie znamionowe: 1000V AC/DC

- Zgodność z normami EN 60947, EN 61238, certyfikaty GOST-R, SGS FIMKO

Przeznaczenie i zastosowanie:

Złącza OTL są złączami uniwersalnymi zar&oacutewno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewod&oacutew wykonanych zar&oacutewno z miedzi jak r&oacutewnież z aluminium, bez potrzeby stosowania jakichkolwiek adapter&oacutew Cu/Al, specjalnych końc&oacutewek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisk&oacutew, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC, natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako gł&oacutewne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.
