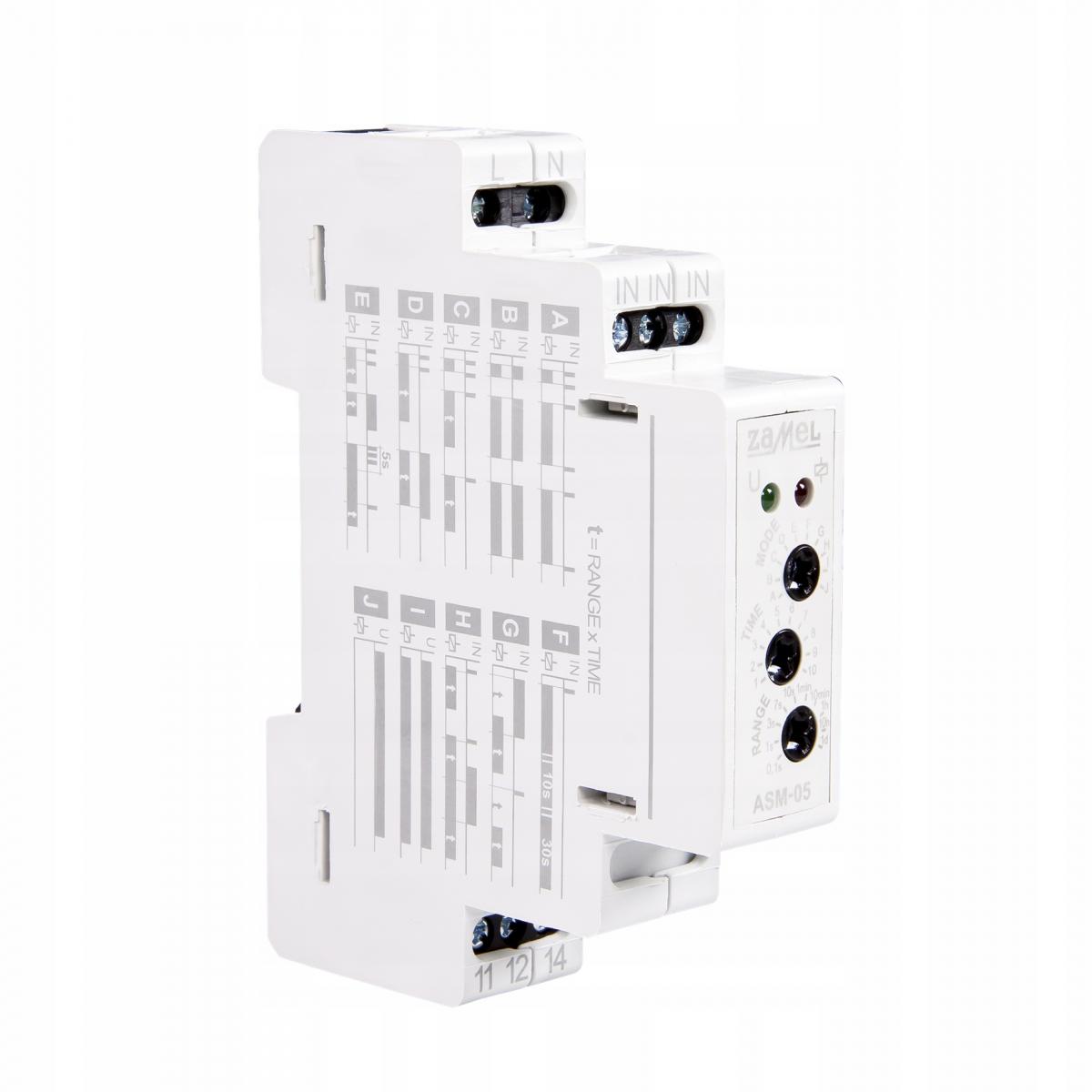

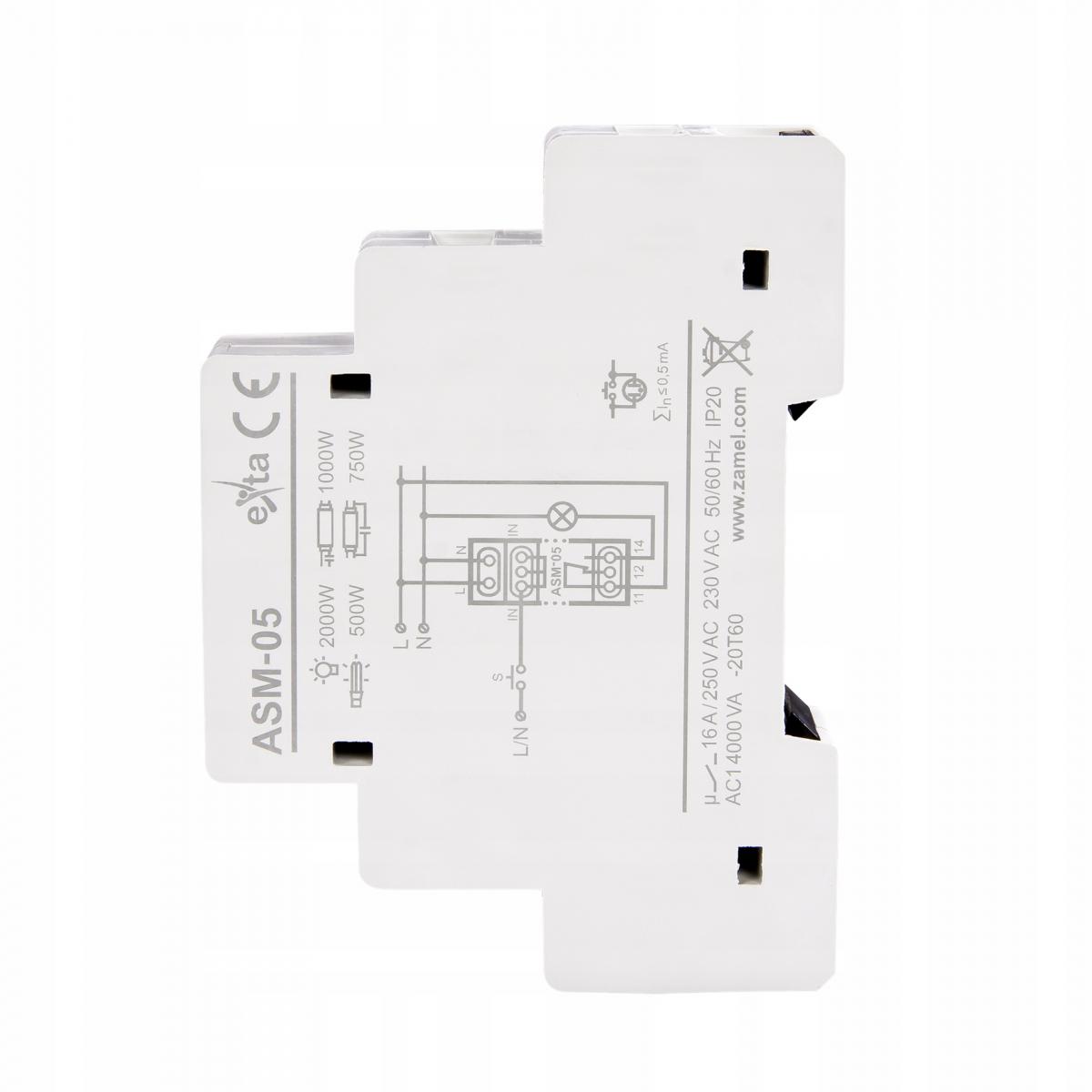

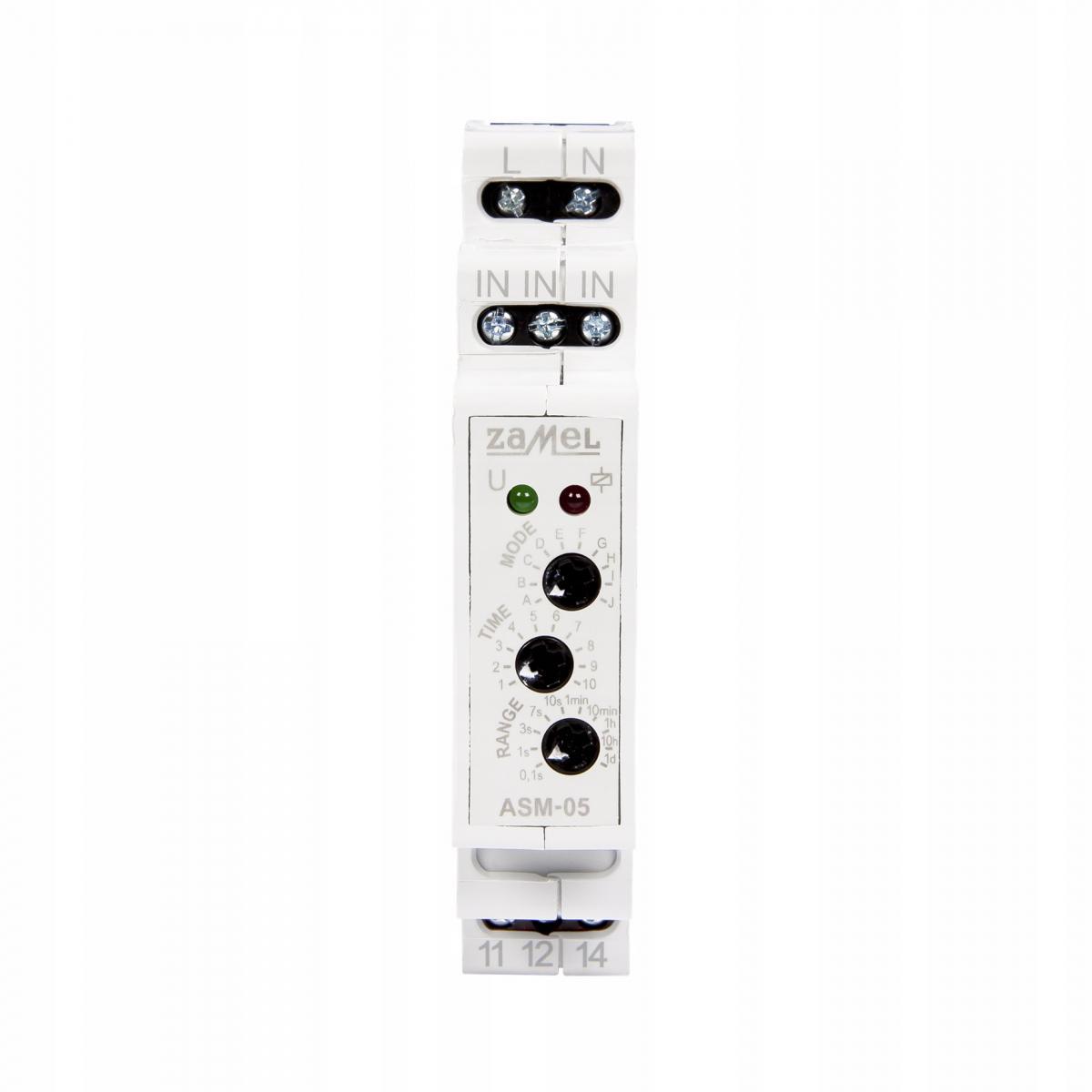

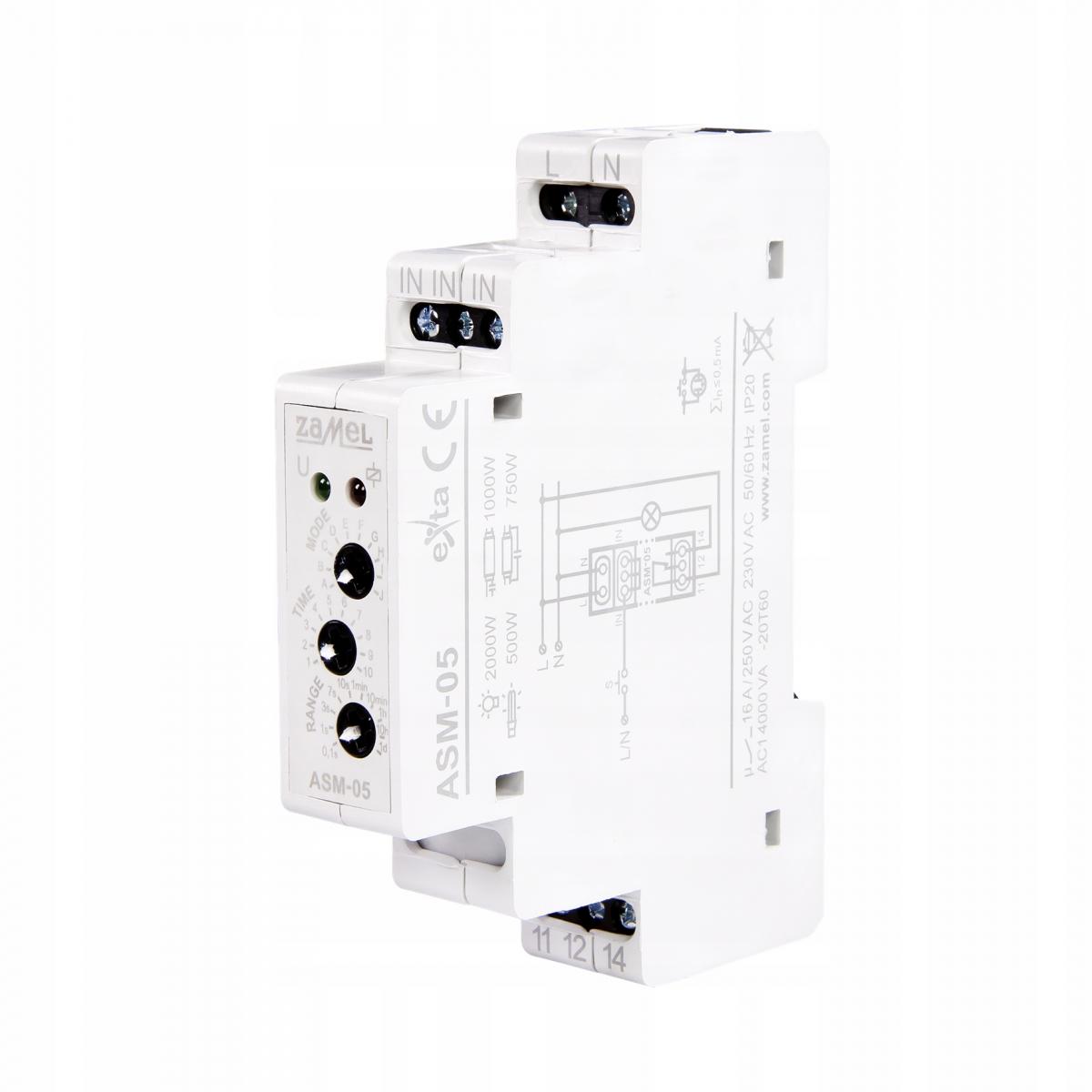

Automat Schodowy Cyfrowy 230V AC 16A

ZAMEL ASM-05

• Sterowanie oświetleniem na klatkach schodowych
• współpraca z przyciskami jednobiegunowymi podświetlanymi
• wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 16 A
• szeroki zakres nastaw czasu
• funkcja przeciwblokady
• obudowa jednomodułowa
• funkcja ostrzegania o zbliżającym się wyłączeniu oświetlenia
• funkcja stałego załączenia oświetlenia
• montaż na szynie TH 35

• Automat schodowy ASM-05 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych.
• Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie.
• Automat posiada 10 niezależnych trybów pracy.
• Cechuje go bardzo szeroki zakres nastaw czasu, funkcje stałego załączenia/wyłączenia oraz funkcja ostrzegania o zbliżającym sie wyłączeniu oświetlenia.
• Możliwa jest zmiana trybu bez konieczności oczekiwania na zakończenie aktualnie wykonywanego cyklu.

Dane techniczne

• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 26 mA
• Zaciski układu wyzwalania: IN, IN, IN (wyzwalanie z L lub N)
• Prąd sterujący układu wyzwalania: 0,5 mA
• Zakres nastaw czasu załączenia: 0,1 s 10 dni (skokowo + płynnie)
• Dokładność nastawy czasu załączenia: 10 %
• Powtarzalność nastawy czasu załączenia: 5 %
• Liczba trybów pracy: 10
• Kontrolka napięcia zasilania: dioda LED zielona
• Kontrolka stanu przekaźnika: dioda LED czerwona
• Parametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 2,50 mm2
• Temperatura pracy: -20 +45 C
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35
• Stopień ochrony obudowy: IP20
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: jednomodułowa (17,5 mm) 90 x 17,5 x 66 mm
• Waga: 0,079 kg
