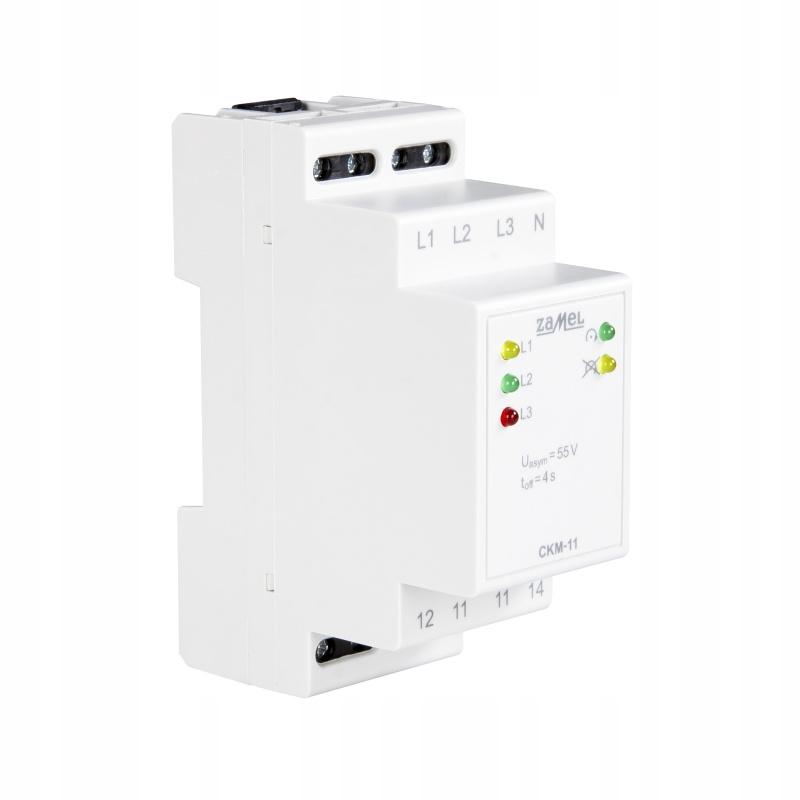

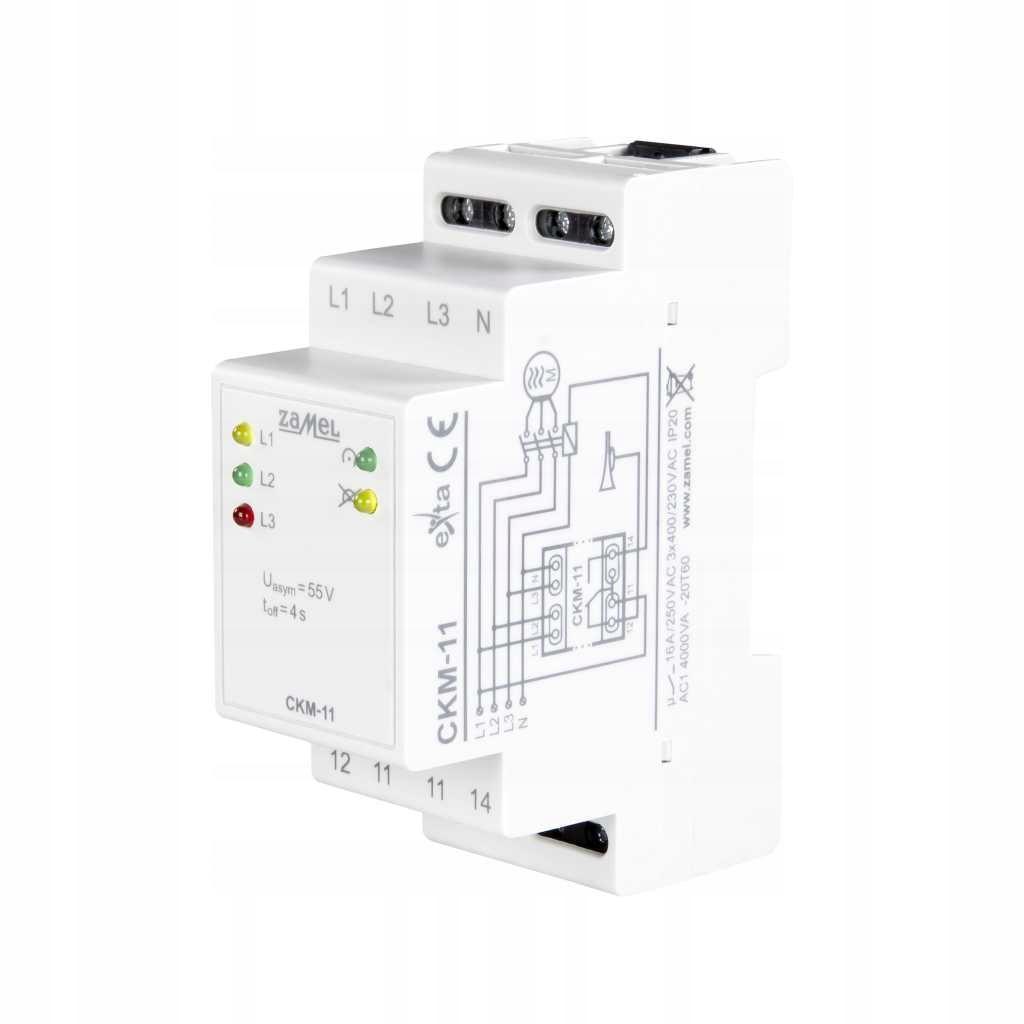

CYFROWY CZUJNIK KOLEJNOŚCI FAZ I ZANIKU FAZ

ZAMEL CKM-11

• Zabezpieczenie przed złą kolejnością faz
• Zabezpieczenie przed symetrycznym spadkiem napięcia
• Cyfrowy, precyzyjny pomiar napięcia nawet w przypadku przebiegów odkształconych
• Obudowa dwumodułowa montowana na szynie TH 35 (DIN) mocowana za pomocą dwuch zaczepów sprężynowych
• Zabezpieczenie przed zanikiem fazy
• Opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
• Łatwy montaż i uruchomienie - nie wymaga dokoknywania dodatkowych pomiarów i ustawień
• Zabezpieczenie przed asymetrią napięcia
• Odporność na krótkotrwałe spadki napięcia
• Wyjście przekaźnikowe – jeden styk przełączny o maksymalnej obciążalności 16 A

• Czujnik kolejności faz CKM11 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz.
• Wartość progu asymetrii ustawiona jest fabrycznie na poziomie 55 V.
• Czujnik zabezpiecza również przed symetrycznym spadkiem napięcia wyłączając przekaźnik jeżeli na którejkolwiek fazie napięcie spadnie poniżej 150 V (niezależnie od poziomu asymetrii).
• Urządzenie zasilane jest z dowolnej fazy co sprawia, że wystarczy obecność napięcia na jednej fazie aby było one w pełni funkcjonalne.
• Wynoszące 4 s opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

Dane techniczne:

• Zaciski zasilania: L1, L2, L3, N

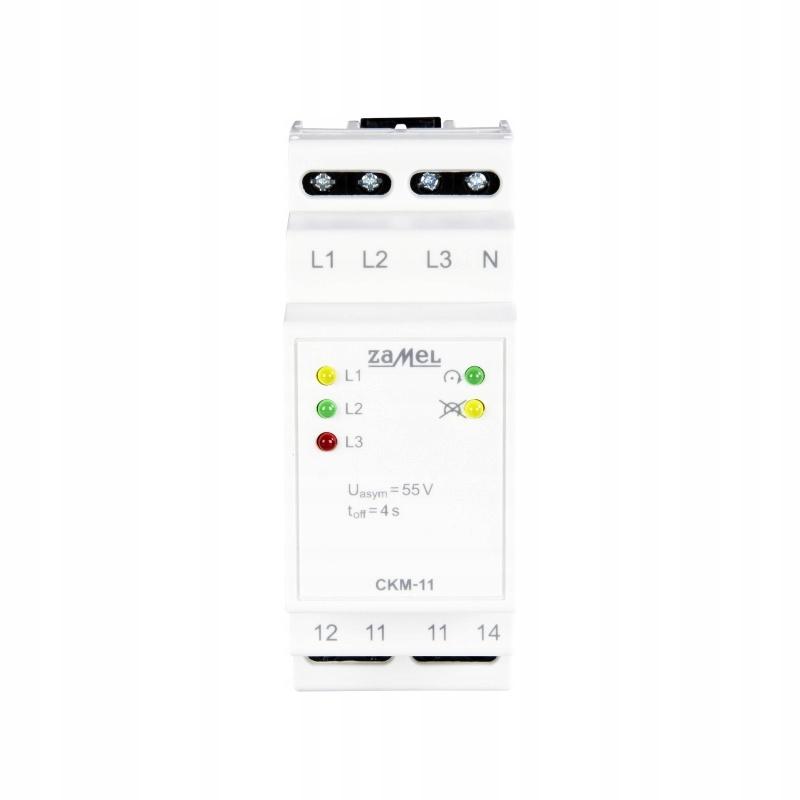

• Kontrola poprawnej kolejności faz: dioda LED zielona
• Znamionowe napięcie zasilania: 230/400 V
• Kontrolka złej kolejności faz: dioda LED żółta
• Częstotliwość znamionowa: 50/60 Hz
• Opóźnienie załącznia: ok. 2s
• Próg napięcia asymetrii: 55 V
• Opóźnienie wyłączenia: 4s
• Kontrola napięcia na poszczególnych fazach: diody LED - żółta, zielona, czerwona
