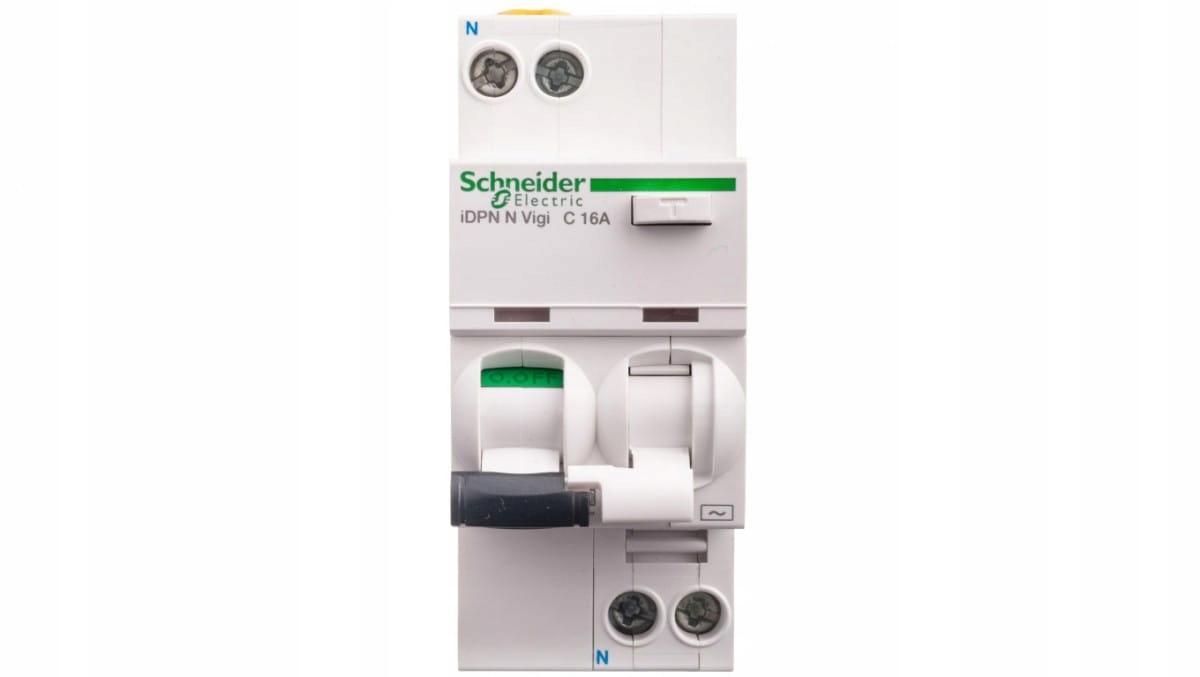

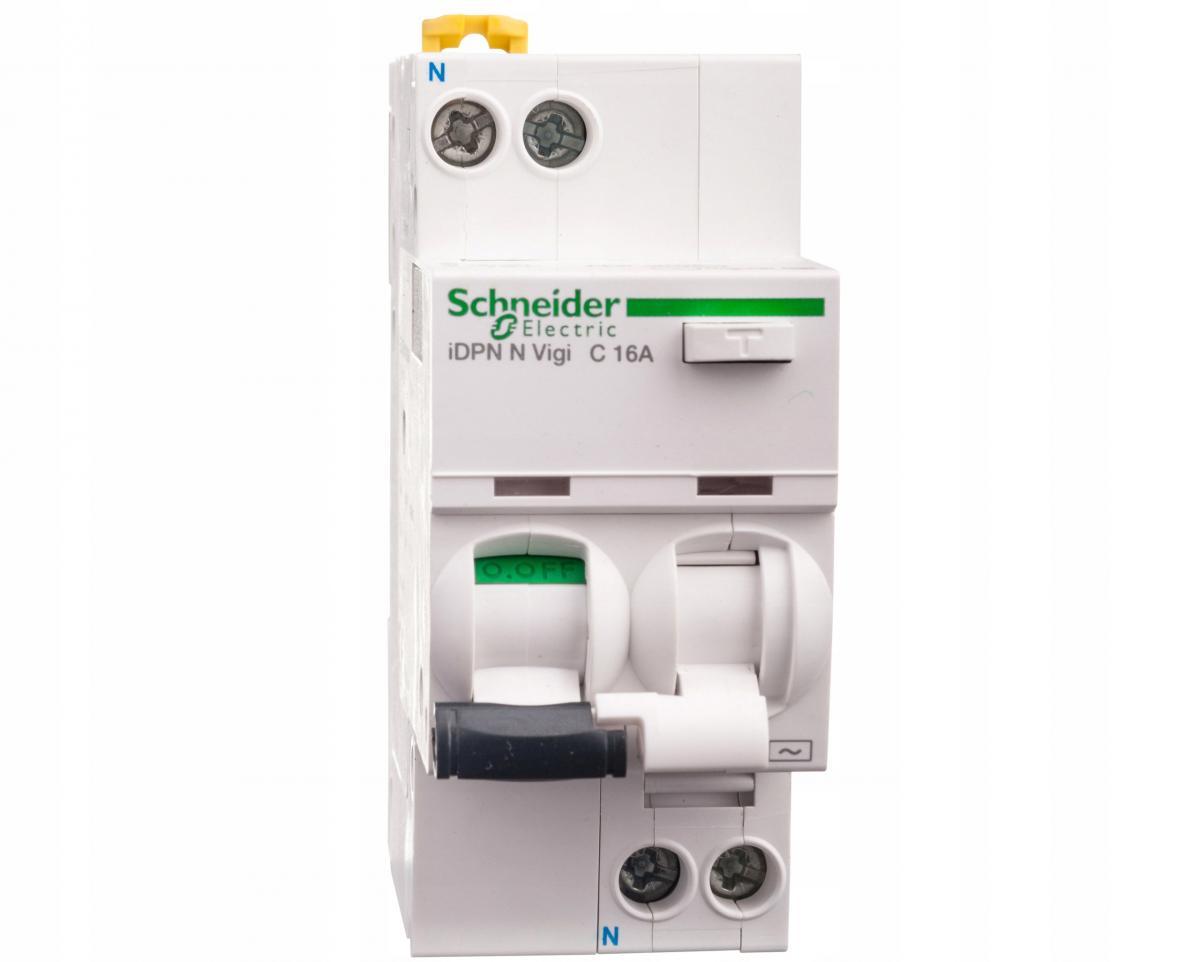

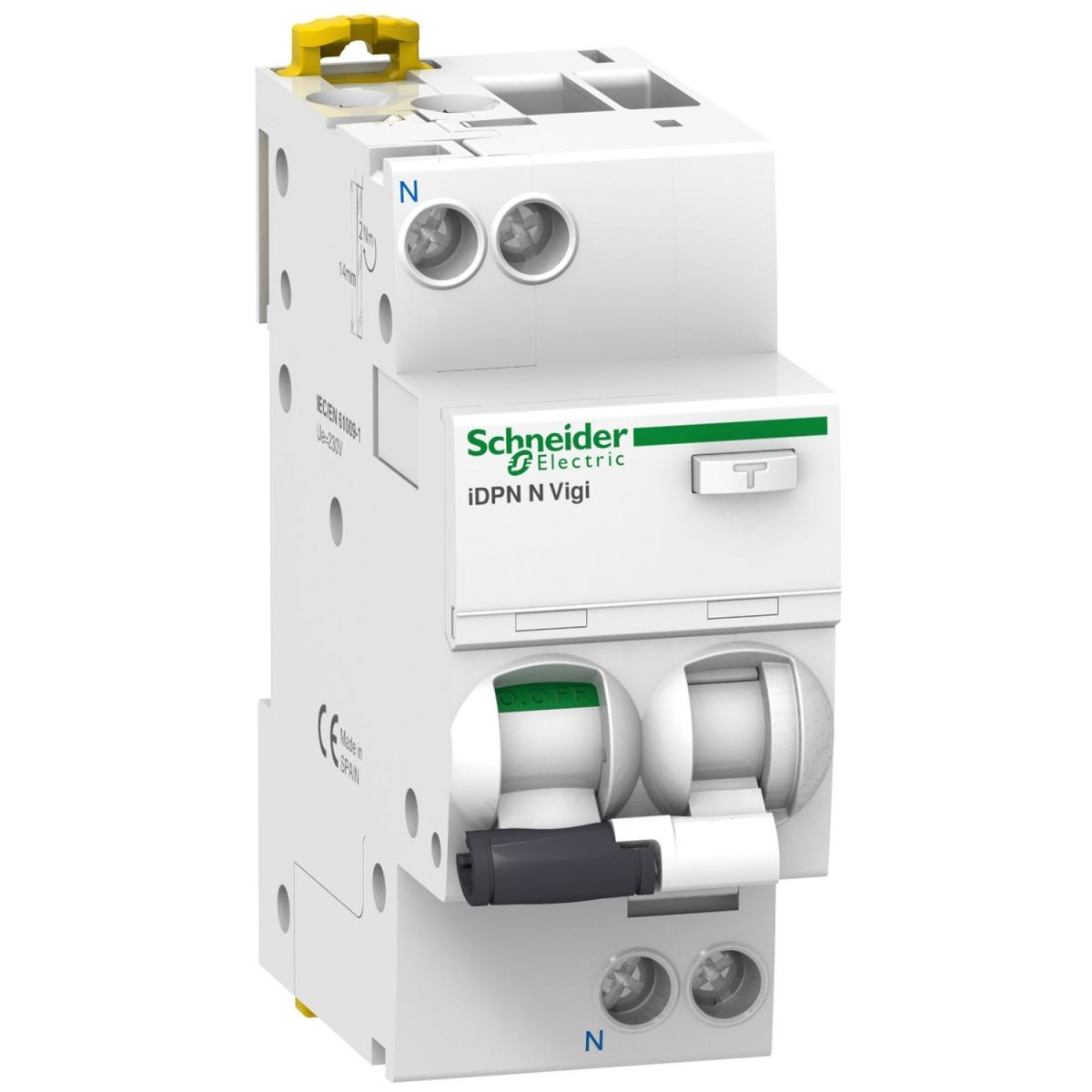

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC

Producent: Schneider Electric

Wyłączniki kombinowane (różnicowoprądowe z członem nadprądowym serii iDPNVigi pozwalają na realizację ochrony przeciwporażeniowej a także ochrony przed zwarciami i przeciążeniami. Jako cześć systemu Acti9 aparatury modułowej Schneider Electric pozwalają na uzyskanie zaawansowanych możliwości komunikacji poprzez system Smartlink z wykorzystaniem styku pomocniczego potwierdzającego stan wyłącznika i przyczynę wyzwolenia. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Czułość AC
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 400 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 16 mm²
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 10 mm²
• Rodzaj charakterystyki wyłączania Inne
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy 5 ... 60 °C
• Z blokadą nie
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 6 kA
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 6
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 03 A
