Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Cechy aparatury modułowej Acti 9, takie jak VisiTrip, znacznie zwiększona odporność urządzeń różnicowoprądowych (SI) oraz wyposażenie pomocnicze do automatycznego ponownego załączenia ARA, pozwalają łatwiej zarządzać budynkiem oraz sprawiają, że działalność przedsiębiorstwa jest bardziej konkurencyjna dzięki zmniejszeniu kosztów interwencji w odległych obiektach infrastrukturalnych. Jako uzupełnienie podstawowej funkcji ochrony, system komunikacji Acti 9 wykorzystuje protokół Modbus, dostarczając dane z rozdzielnic i obwodów w czasie rzeczywistym. Realizowane jest to dzięki Acti9 SmartLink. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe. VisiSafe to widoczny zielony pasek, który gwarantuje fizyczne otwarcie styków w aparaturze modułowej Acti9 i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem. Wyłączniki aparatury modułowej Acti9 są jedynymi urządzeniami zapewniającymi 2 klasę izolacji od przodu.  Oferta Schneider Electric obejmuje ograniczniki przepięć, urządzenia sygnalizacyjne i wyłączniki różnicowoprądowe. Aparatura elektryczna Acti 9 to także wyłączniki nadprądowe chroniące przed zwarciami i przeciążeniami w instalacjach oraz rozłączniki modułowe, które umożliwiają sterowanie obwodami pod obciążeniem. Wśród dostępnych produktów znalazły się także obudowy modułowe, aparatura modułowa wraz z akcesoriami, urządzenia do obwodów DC, system zarządzania i kontroli aparatury modułowej, gniazda i obudowy do gniazd oraz produkty do sterowania oświetleniem, czasem i zarządzania energią.

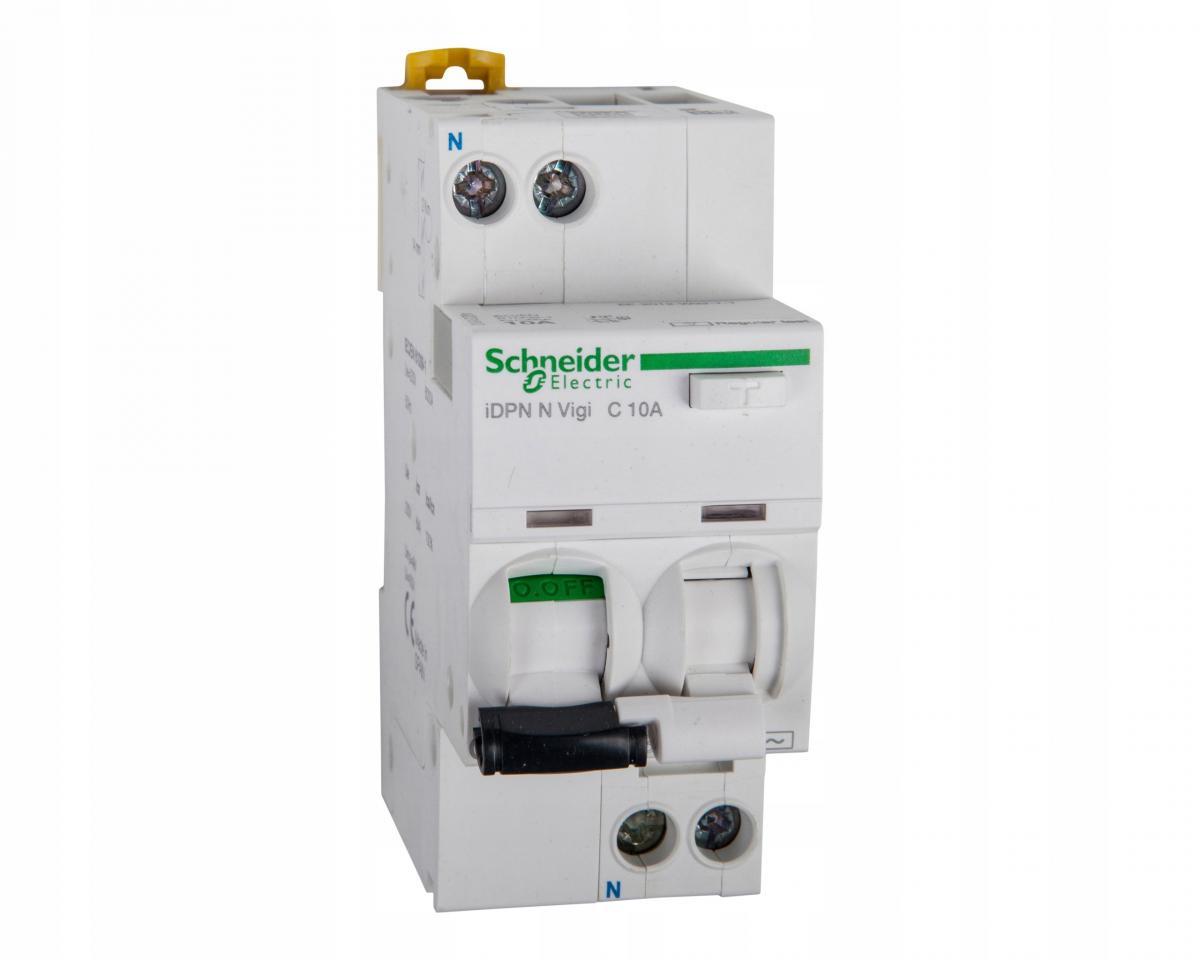

Wyłącznik różnicowo-nadprądowy 2P 10A C typ AC

SCHNEIDER ELECTRIC POLSKA SP. Z O.O.

Schneider Electric Wyłącznik kombinowany Acti9 serii iDPN N Vigi, o numerze referencji A9D31610 • 1P + N • Prąd znamionowy - 10A • charakterystyka C • typ zabepieczenia różnicowoprądowego - typ AC • czułość na prad upływu - 30 mA • wytrzymałość zwarciowa 6kA przy 220...240V AC 50 Hz zgodnie z EN/IEC 61009-2-1 • zwłoka zabezpieczenia różnicowoprądowego - bezzwłoczny • zapewnia ochronę przed zwarciem, przeciążeniem, porażeniem prądem przez pośredni kontakt i zagrożeniem pożarowym • sygnalizacja lokalna - wskaźnik zwarcia doziemnego na przedniej ściance umożliwia szybką identyfikację rodzaju usterki • wytrzymałość elektryczna do 20000 cykli • wytrzymałość mechaniczna do 20000 cykli • znamionowe napięcie łączeniowe [Ue] - 220...240 V AC 50 Hz • znamionowe napięcie izolacji [Ui] - 400 V AC 50 Hz • znamionowe napięcie udarowe wytrzymywane [Uimp] - 4 kV • częstotliwość sieci - 50Hz • podstawa montażowa - szyna DIN • szerokość w modułach 9 mm - 4 • kolor produktu - biały RAL9003 • szerokość: 36mm • wysokość 85mm • głebokość 73mm • waga 125g • IP20 i IP40 zgodnie z normą IEC 60529 • temperatura pracy wynosi od -5°C do 60°C • temperatura przechowywania wynosi od -40 °C do 85°C

Najważniejsze korzyści:

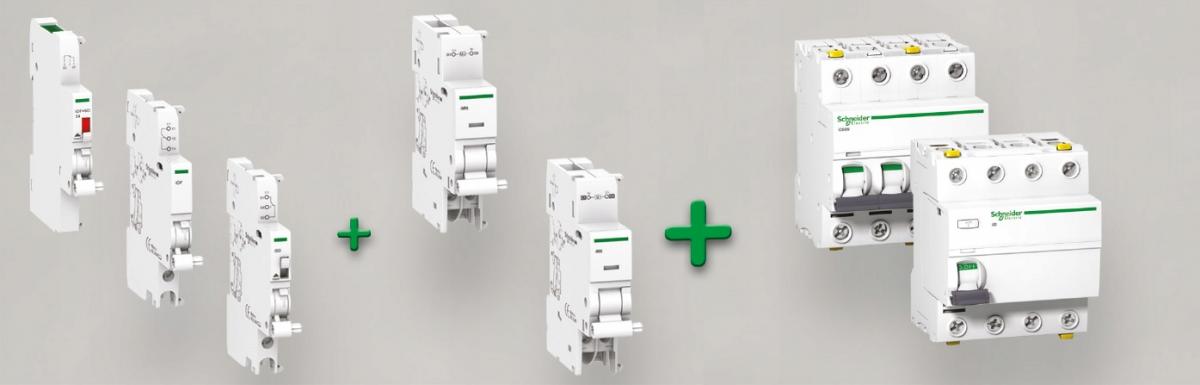

Łatwość aktualizacji

• Adaptowanie do istniejącej instalacji - Podwójny zatrzask na szynie DIN umożliwia wymianę wyłącznika bez usuwania szyny grzebieniowej. Wyłącznik może być przystosowany do nowych wymagań, co ułatwia rozbudowę rozdzielnicy
• Rozbudowa wraz ze zmieniającymi się potrzebami obiektu - System rozdziału Multiclip pozwala na szybkie dodawanie odpływu i równomierne obciążanie faz. Multiclip zapewnia bezśrubowe bezpieczne połączenia.

Łatwy montaż

• Podwójne zaciski - Do przyłączenia od góry lub od dołu (przewodem lub szyną sztyftową) Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej.
• Blisko o połowę mniej przewodów - Wszechstronna koncepcja wyłącznika Reflex iC60 oznacza obniżenie o blisko połowę ilości przewodów, dając większą skuteczność weryfikacji i połączeń. Rozwiązanie sterowania oświetleniem z wyłącznikiem Reflex iC60 i bez niego.

Mniej przestojów, wydłużona ciągłość pracy

• VisiTrip minimalizuje przestoje i skraca czas napraw Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów.

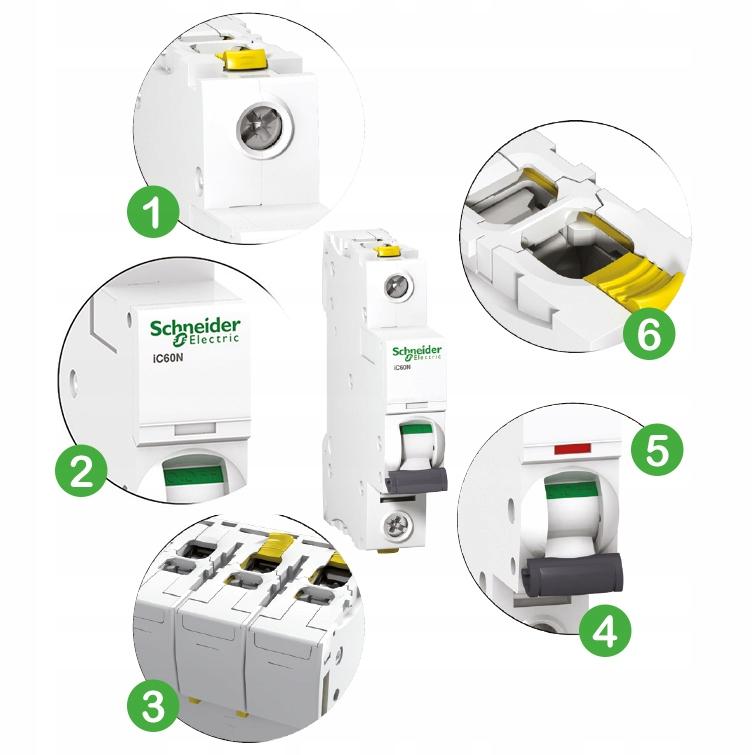

Budowa:

1. Izolowane zaciski IP20

2. Duże pole na oznacznik obwodu

3. Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej

4. Wskaźnik stanu styków

• Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2.
• Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem

5. Okienko wskaźnika wyzwolenia. Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie

6. Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

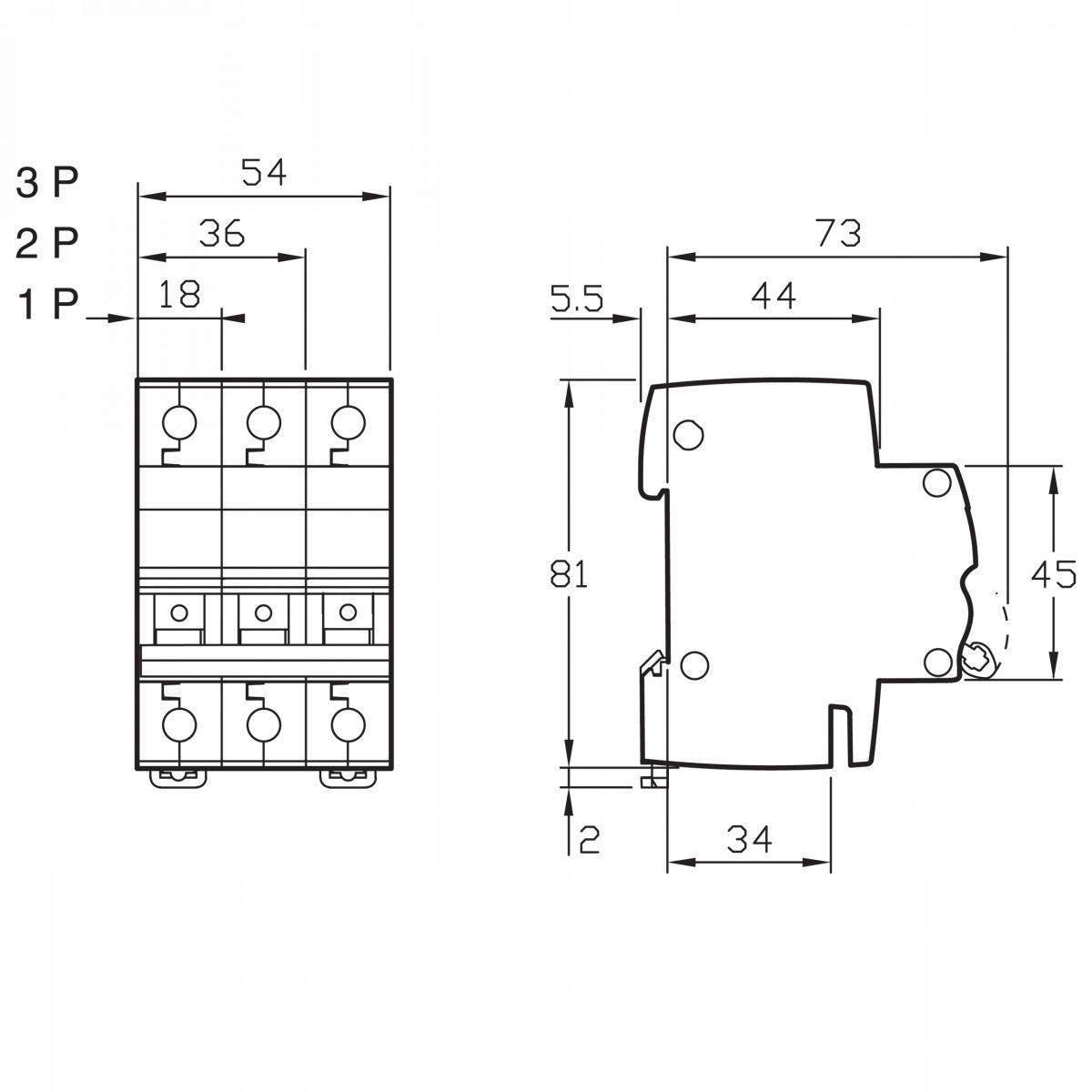

Wymiary wyłączników nadprądowych

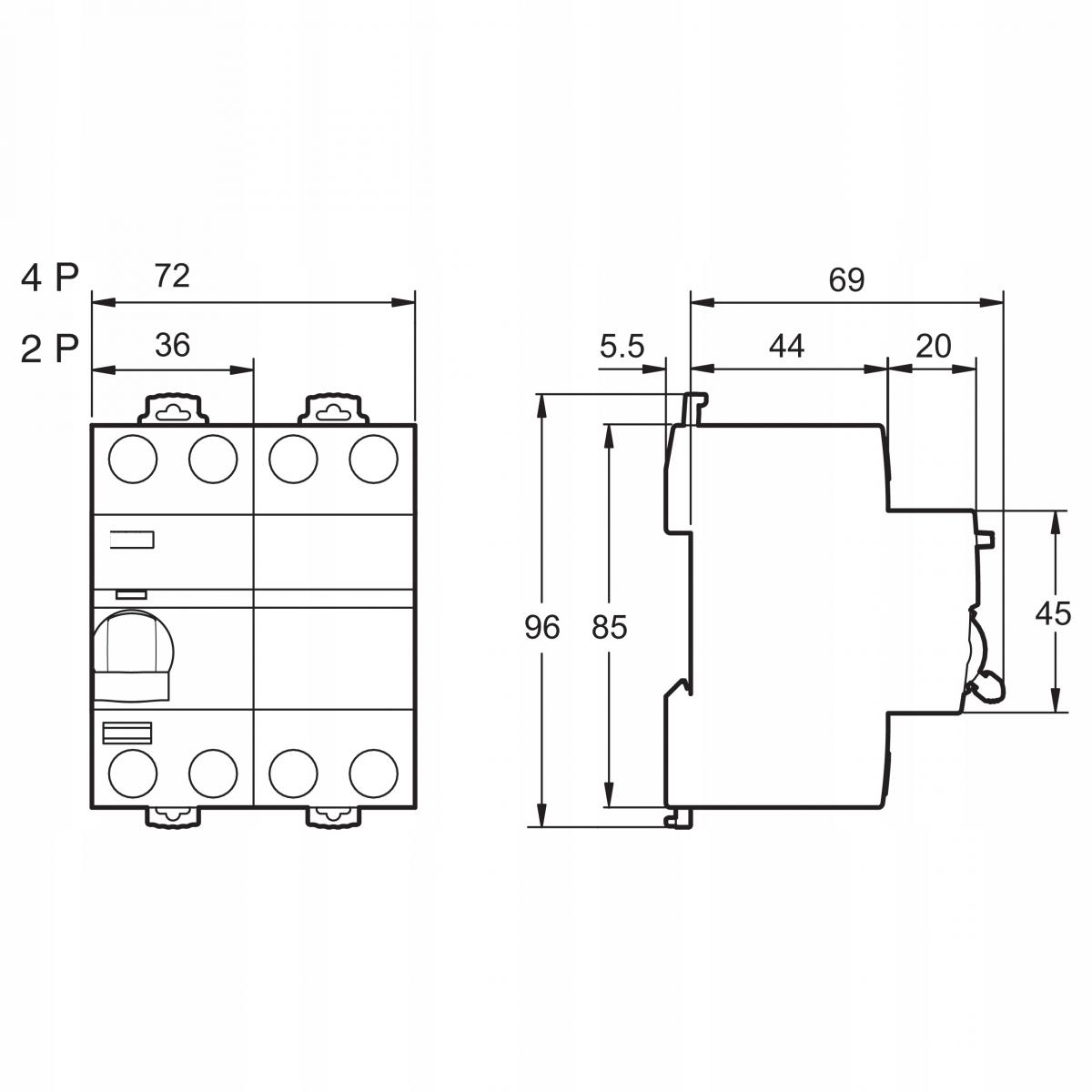

Wymiary wyłączników różnicowoprądowych

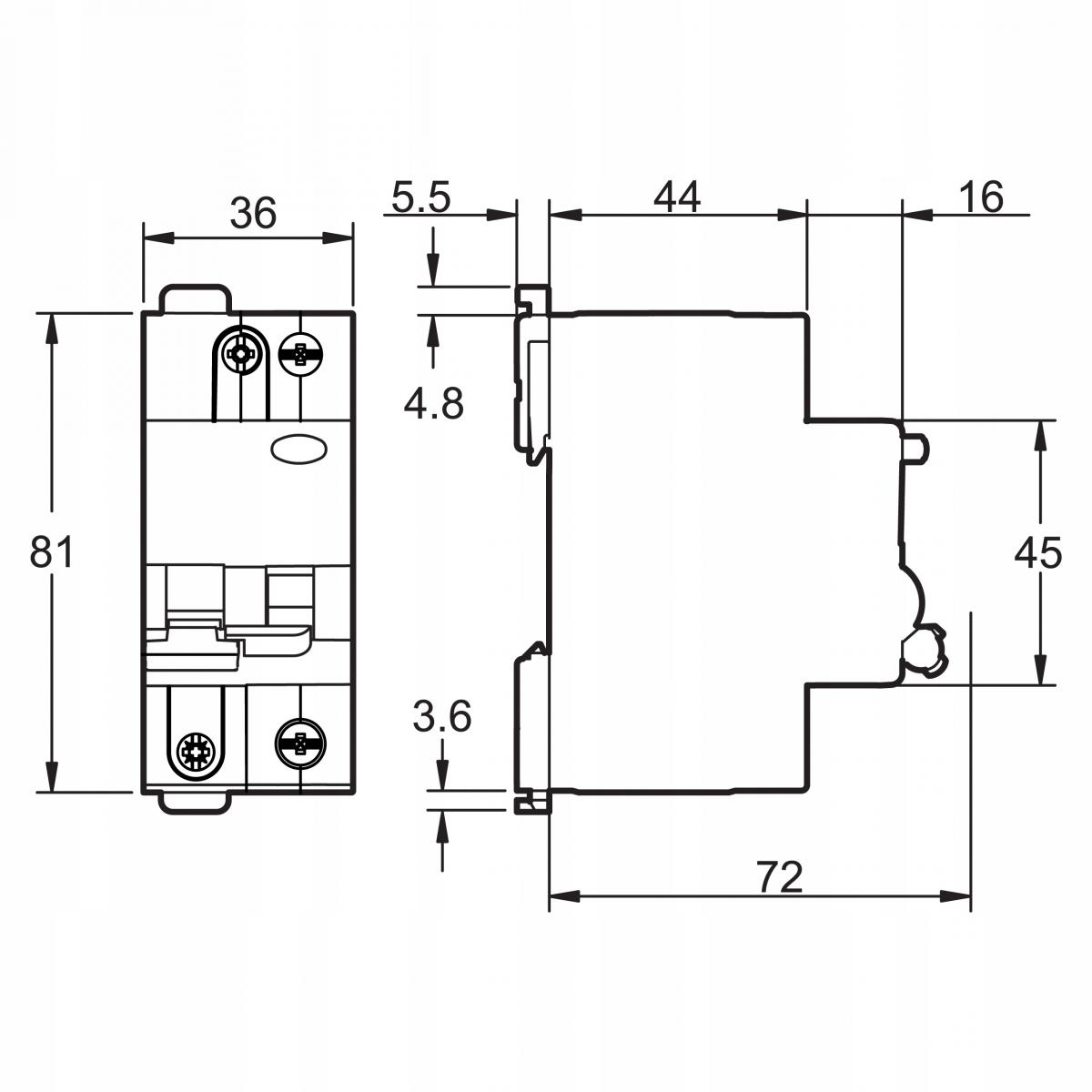

Wymiary wyłączników różnicowonadprądowych

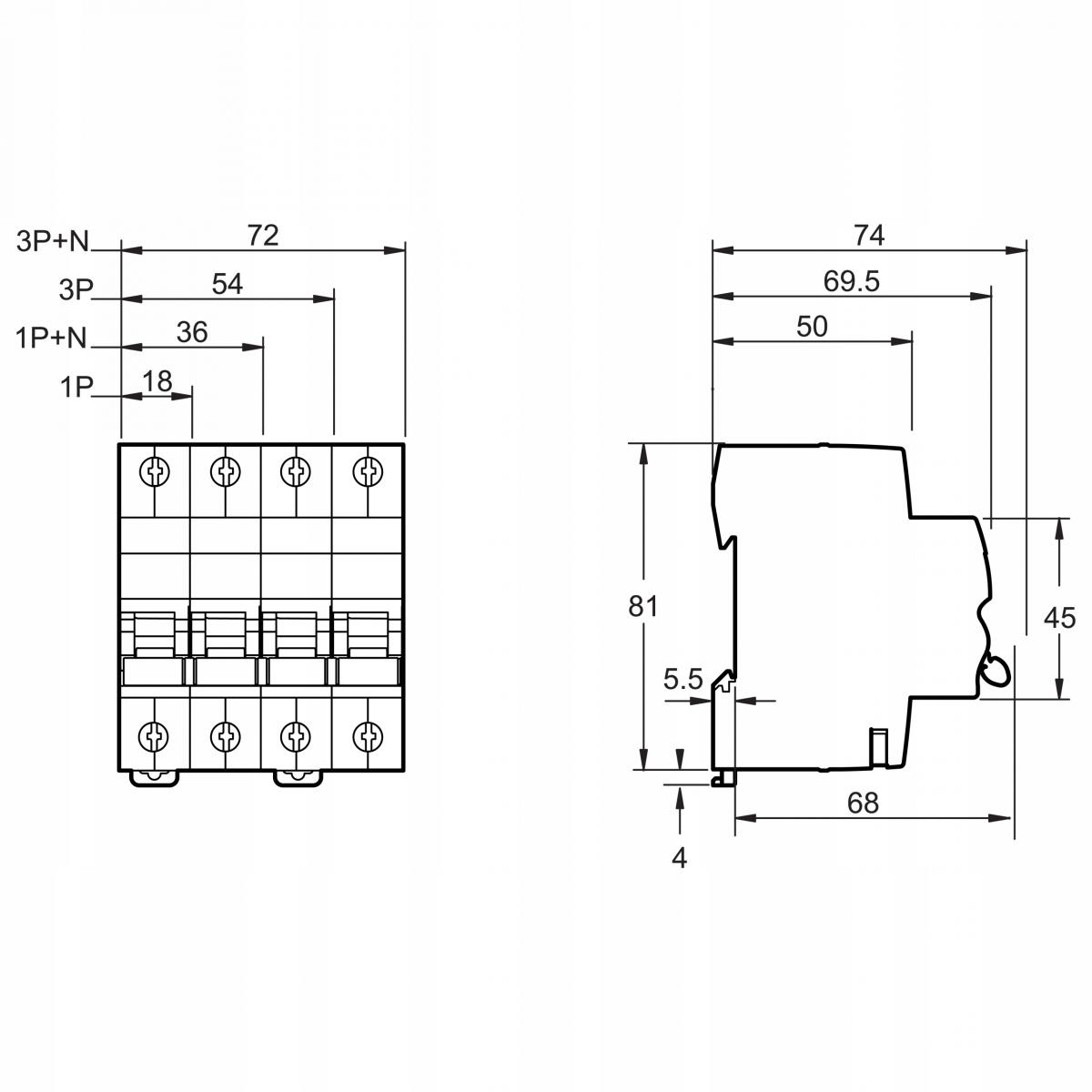

Wymiary rozłączników izolacyjnych
