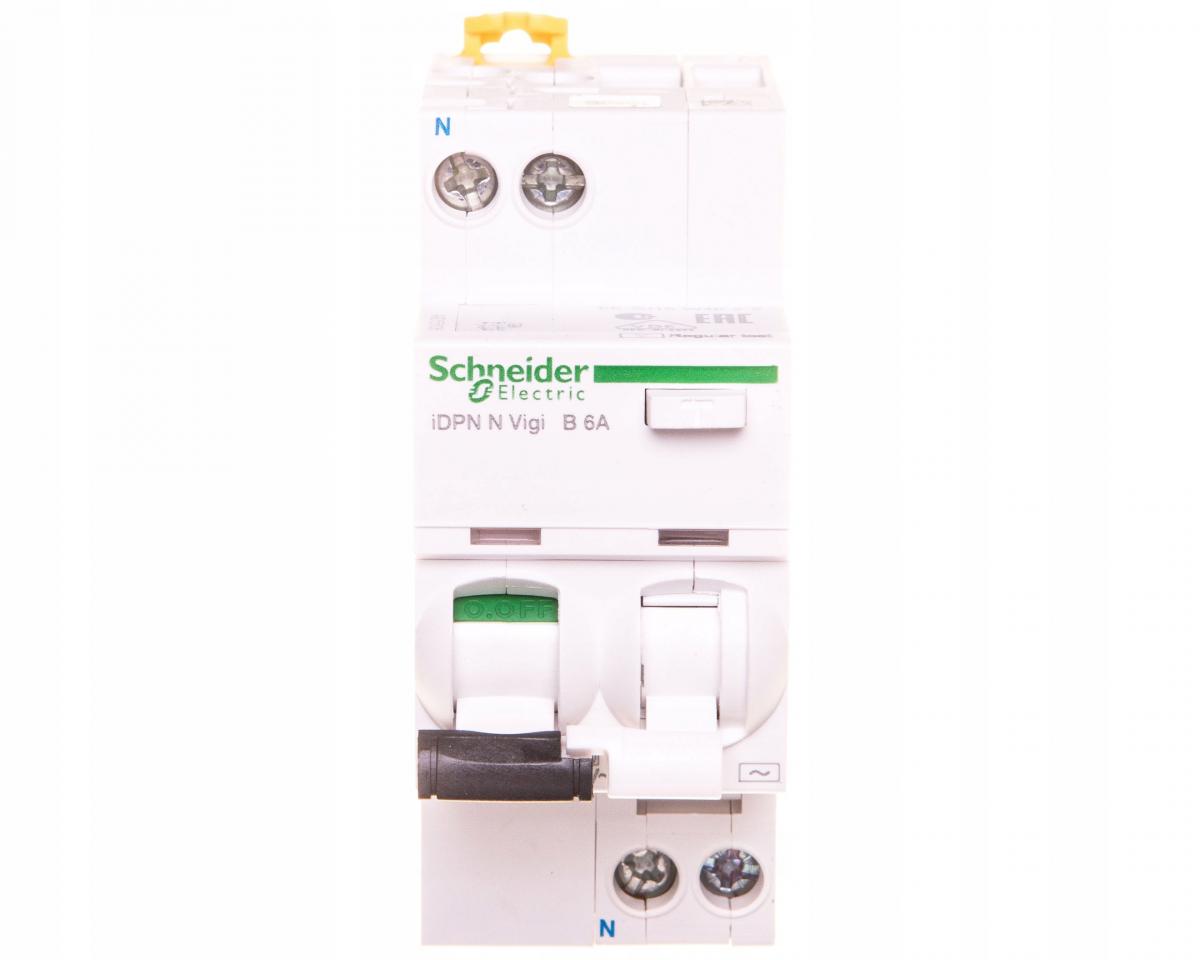

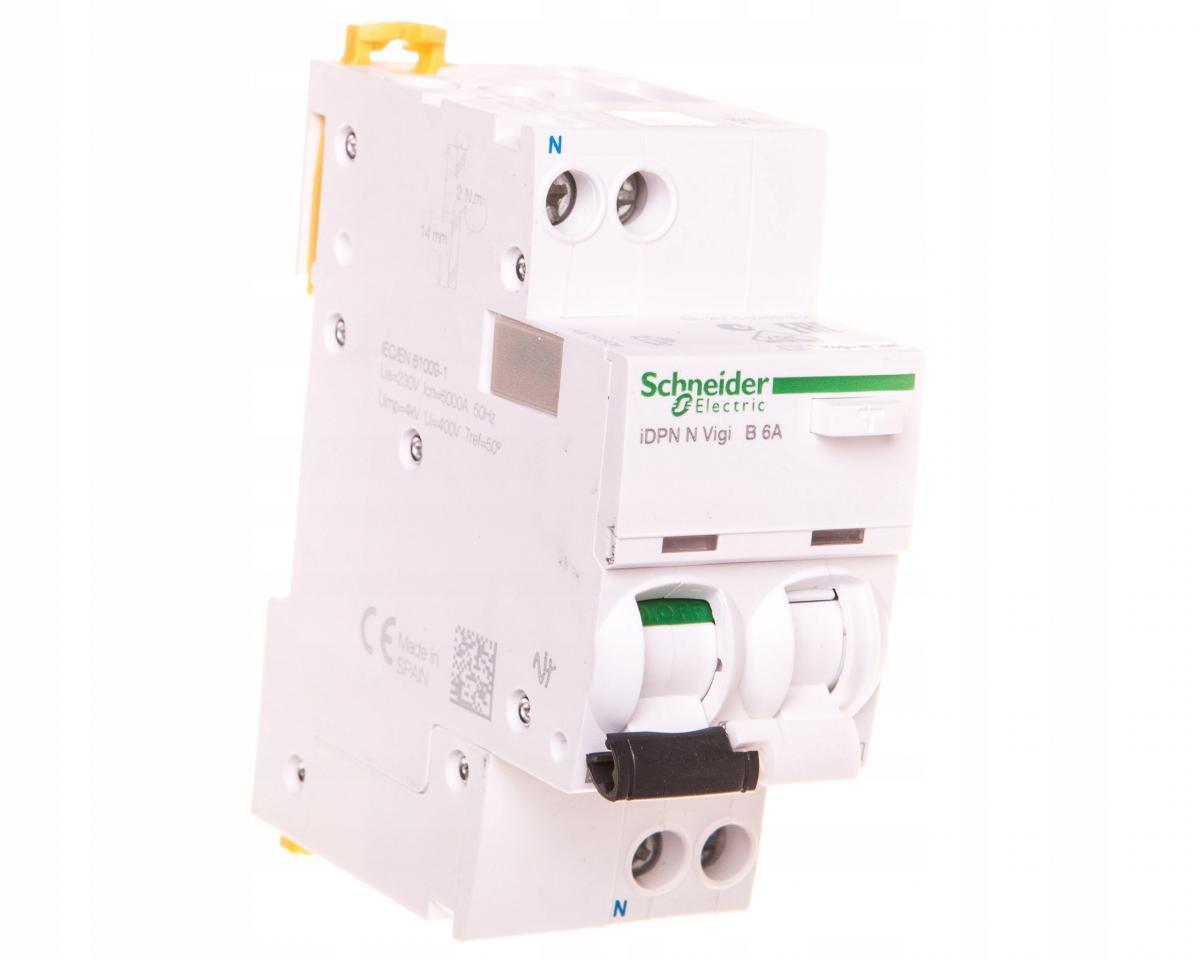

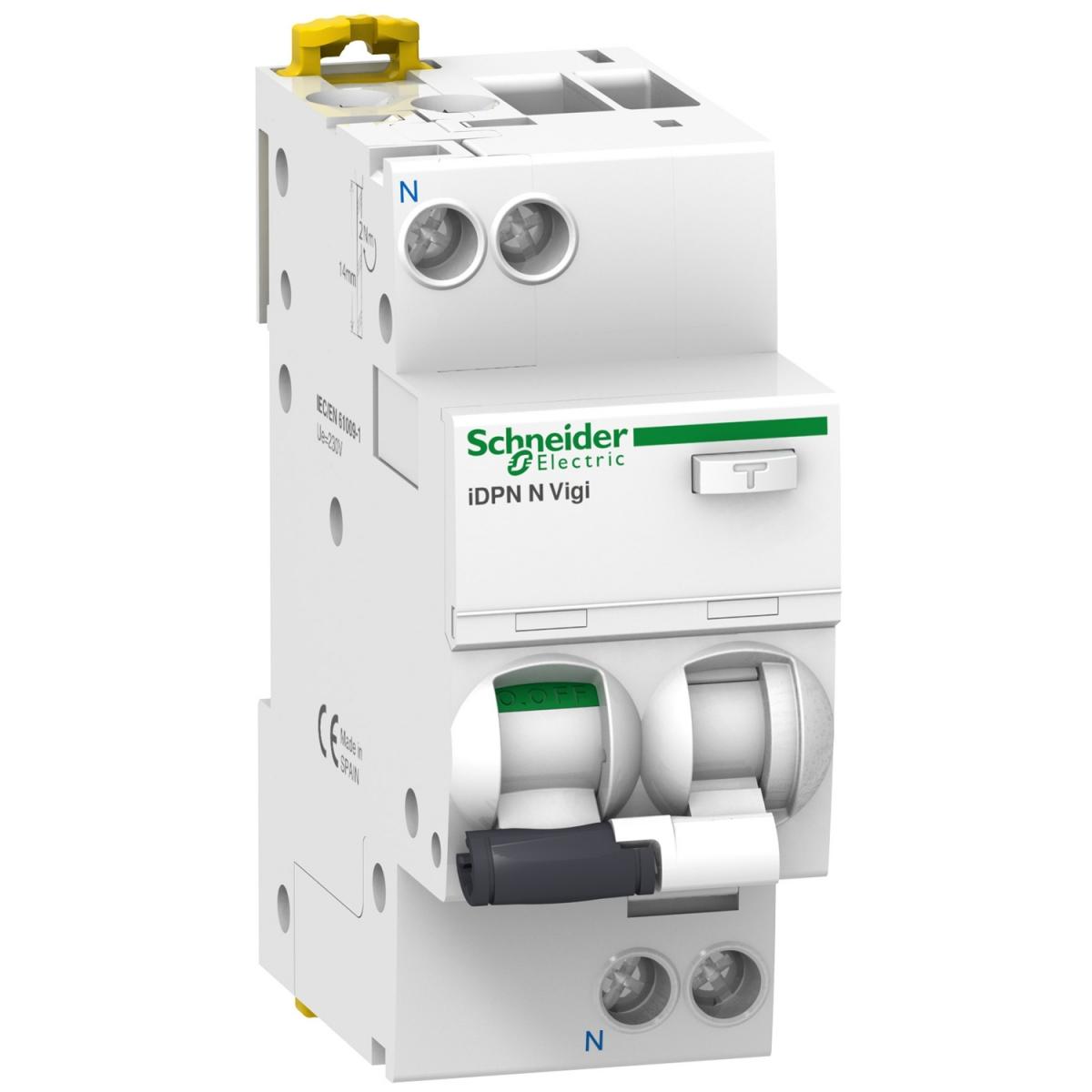

Schneider Electric, Wyłącznik kombinowany Acti9 iDPNNVigi-B6-30-AC B 6A 1N-biegunowy 30 mA typ AC, A9D55606

Parametry podstawowe:

• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 iDPN Vigi
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
• Skrócona nazwa urządzenia: IDPN N Vigi
• Opis biegunów: 1P + N
• Ilość zabezpieczonych biegunów: 1
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 6 A
• Rodzaj sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: B
• czułość na prad upływu: 30 mA
• zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• typ zabepieczenia różnicowoprądowego: Typ AC
• zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2

Parametry uzupełniające:

• Głębokość całkowita : 68.5 mm
• Szerokość całkowita : 29 mm
• Wysokość całkowita : 29 mm
• Kod zgodności: XB7
• Kolor wkładki, elementu napędowego lub soczewki: Czarny
• Montaż urządzenia: Otwór mocujący - średnica: 22.5 mm 22.3 + 0.4/0 zgodnie z EN/IEC 60947-1
• Sposób mocowania: Nakrętka mocująca: 2-2.4 N.m
• Zabezpieczenie przeciwzwarciowe: 4 A kaseta bezpiecznika typ gG zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.1 A w 250 V, DC-13, R300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.22 A w 125 V, DC-13, R300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.3 A w 240 V, AC-14, D300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.6 A w 120 V, AC-14, D300 zgodnie z EN/IEC 60947-5-1

Środowisko pracy:

• Powłoka ochronna: TH
• Stopień ochrony NEMA: NEMA 12 zgodnie z UL 50 E
• Stopień ochrony NEMA: NEMA 3 zgodnie z UL 50 E
• Temperatura otoczenia dla przechowywania: -40-70 °C
• Temperatura otoczenia dla pracy urządzenia: -25-70 °C
• Stopień ochrony IP: IP20 zgodnie z IEC 60529 (tył)
• Stopień ochrony IP: IP65 zgodnie z IEC 60529 (płyta czołowa)

Cechy:

• Plastikowa maskownica i monolityczna konstrukcja
• Zaprojektowany tak, aby pasował do standardowego otworu 22 mm, zapewniając kompatybilność podczas instalacji w istniejących urządzeniach
• Szeroki zakres temperatur pracy od -25°C do 70°C pozwala na wszechstronność wykorzystania produktu. IP65.

Harmony XB7

Przyciski plastikowe kompaktowe i lampki sygnalizacyjne Ø22 mm, monolityczne
