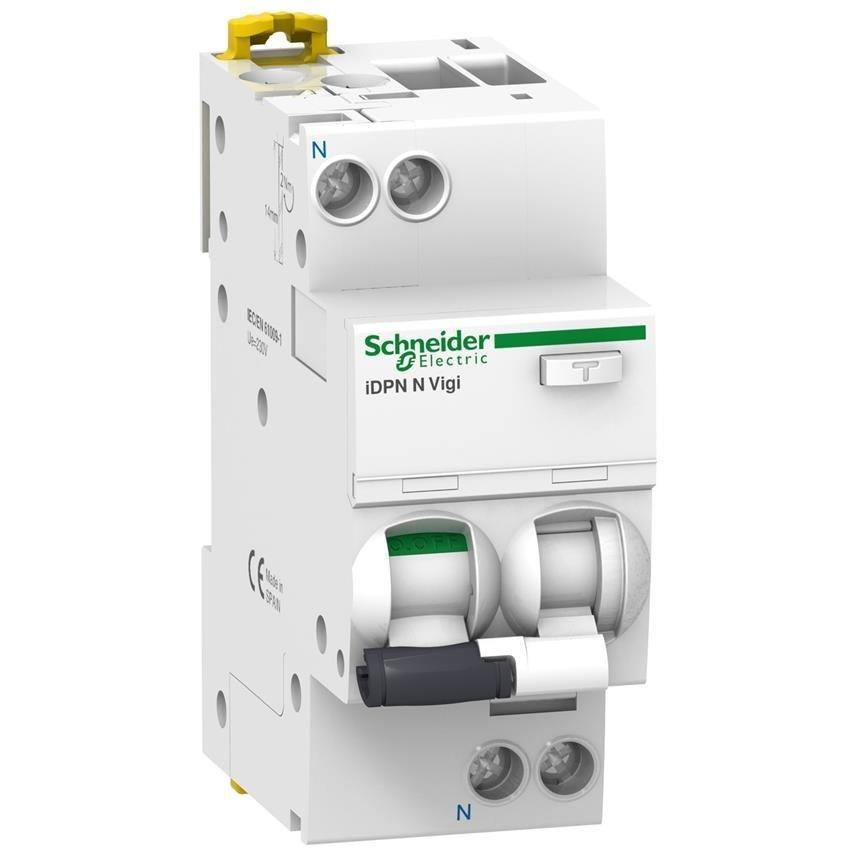

Schneider Electric Wyłącznik kombinowany Acti9 iDPNNVigi-B16-30-AC B 16A 1N-biegunowy 30 mA typ AC, A9D55616

Parametry podstawowe

• [In] prąd znamionowy: 16 A
• Gama produktów: iDPN Vigi
• charakterystyka: B
• ilość zabezpieczonych biegunów: 1
• rodzaj sieci: prąd przemienny (AC)
• typ zabezpieczenia różnicowoprądowego: typ AC
• czułość na prąd upływu: 30 mA
• Typ produktu lub komponentu : wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
• Nazwa produktu: Acti 9 iDPN Vigi
• gama produktów: Acti 9
• zwłoka zabezpieczenia różnicowoprądowego: bezzwłoczny
• zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 6100921
• funkcja izolacyjna: tak zgodnie z EN/IEC 609472
• Opis biegunów: 1P + N
• położenie neutralne: LEFT
• skrócona nazwa urządzenia: iDPN N Vigi
• technologia wyzwalacza: termomagnetyczny

Parametry uzupełniające

• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 6100921
• wysokość: 85 mm
• wskazanie położenia styku: tak
• zabezpieczenie różnicowoprądowe: zintegrowane
• opis opcji blokowania: urządzenie do blokowania kłódką
• przyłącza  zaciski: pojedynczy zacisk góra lub dół116 mm² sztywny
• przyłącza  zaciski: pojedynczy zacisk góra lub dół110 mm² elastyczny
• przyłącza  zaciski: pojedynczy zacisk góra lub dół110 mm² elastyczny z tulejką
• podstawa montażowa: szyna DIN
• lokalizacja urządzenia w systemie: odejście
• szerokość w modułach 9 mm: 4
• klasa ograniczenia: 3 zgodnie z EN/IEC 6100921
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: góra lub dół: tak
• Masa produktu: 125 g
• długość odizolowanego odcinka: 15 mm dla góra lub dół połączenie
• typ sterowania: dźwignia
• technologia wyzwalania urządzenia różnicowoprądowego: niezależny od napięcia
• Znamionowe napięcie izolacji [Ui] : 400 V prąd przemienny (AC) 50 Hz
• sposób montażu: zatrzaskowy
• trwałość elektryczna: 20000 cykl
• znamionowa zdolność załączania i wyłączania: Idm 6000 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 6100921
• trwałość mechaniczna: 20000 cykl
• Kod zgodności: iDPN
• sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 4 kV
• kolor: biały
• Szerokość: 36 mm
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• głębokość: 73 mm
• Moment dokręcania: 22 N.m góra lub dół
• [Ue] znamionowe napięcie łączeniowe: 220...240 V prąd przemienny (AC) 50 Hz
• granica wyzwalania magnetycznego: 3...5 x In

Środowisko pracy

• tropikalizacja: 2 zgodnie z IEC 600681
• Normy: EN/IEC 6100921
• certyfikacja produktu: VDE
• certyfikacja produktu: GOST
• kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 6100921
• stopień ochrony IP: IP20 zgodnie z IEC 60529
• stopień ochrony IP: IP40 (obudowa modułowa) zgodnie z IEC 60529
• stopień zanieczyszczenia: 3
• Temperatura otoczenia dla przechowywania: 4085 °C
• kategoria przepięć: III zgodnie z IEC 60364
• wilgotność względna: 9595 % w 5555 °C

Schneider Electric Wyłącznik kombinowany Acti9 serii iDPN N Vigi, o numerze referencji A9D55616

• 1P + N
• Prąd znamionowy - 16A
• charakterystyka B
• typ zabezpieczenia różnicowoprądowego - typ AC
• czułość na prad upływu - 30 mA
• wytrzymałość zwarciowa 6kA przy 220...240V AC 50 Hz zgodnie z EN/IEC 61009-2-1
• zwłoka zabezpieczenia różnicowoprądowego - bezzwłoczny
• zapewnia ochronę przed zwarciem, przeciążeniem, porażeniem prądem przez pośredni kontakt i zagrożeniem pożarowym
• sygnalizacja lokalna - wskaźnik zwarcia doziemnego na przedniej ściance umożliwia szybką identyfikację rodzaju usterki
• wytrzymałość elektryczna do 20000 cykli
• wytrzymałość mechaniczna do 20000 cykli
• znamionowe napięcie łączeniowe [Ue] - 220...240 V AC 50 Hz
• znamionowe napięcie izolacji [Ui] - 400 V AC 50 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp] - 4 kV
• częstotliwość sieci - 50Hz
• podstawa montażowa - szyna DIN
• szerokość w modułach 9 mm - 4
• kolor produktu - biały RAL9003
• szerokość: 36mm
• wysokość 85mm
• głębokość 73mm
• waga 125g
• IP20 i IP40 zgodnie z normą IEC 60529
• temperatura pracy wynosi od -5°C do 60°C
• temperatura przechowywania wynosi od -40 °C do 85°C

Wyłączniki nadmiarowoprądowe z członem różnicowoprądowym iDPN Vigi zapewniają pełne zabezpieczenie obwodu odbiorczego (przy przetężeniu i uszkodzeniu izolacji):

• ochrona przed porażeniem przy dotyku bezpośrednim (y 30 mA),
• ochrona przed porażeniem przy dotyku pośrednim ( 300 mA),
• ochrona instalacji przed możliwością pożaru (300 mA).

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
