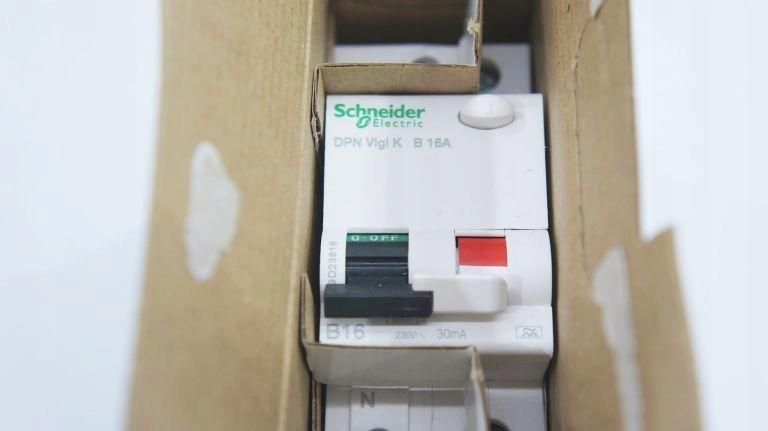

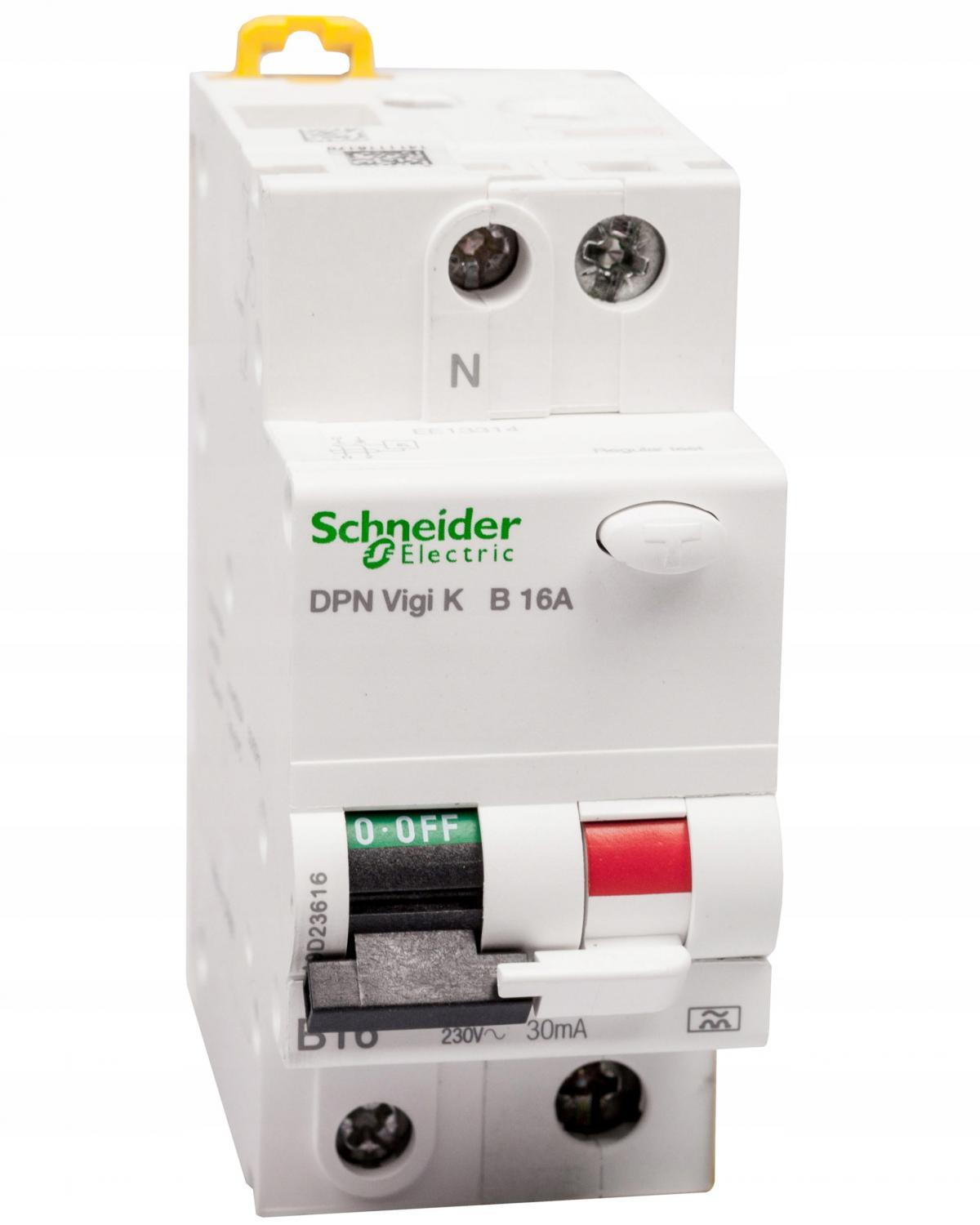

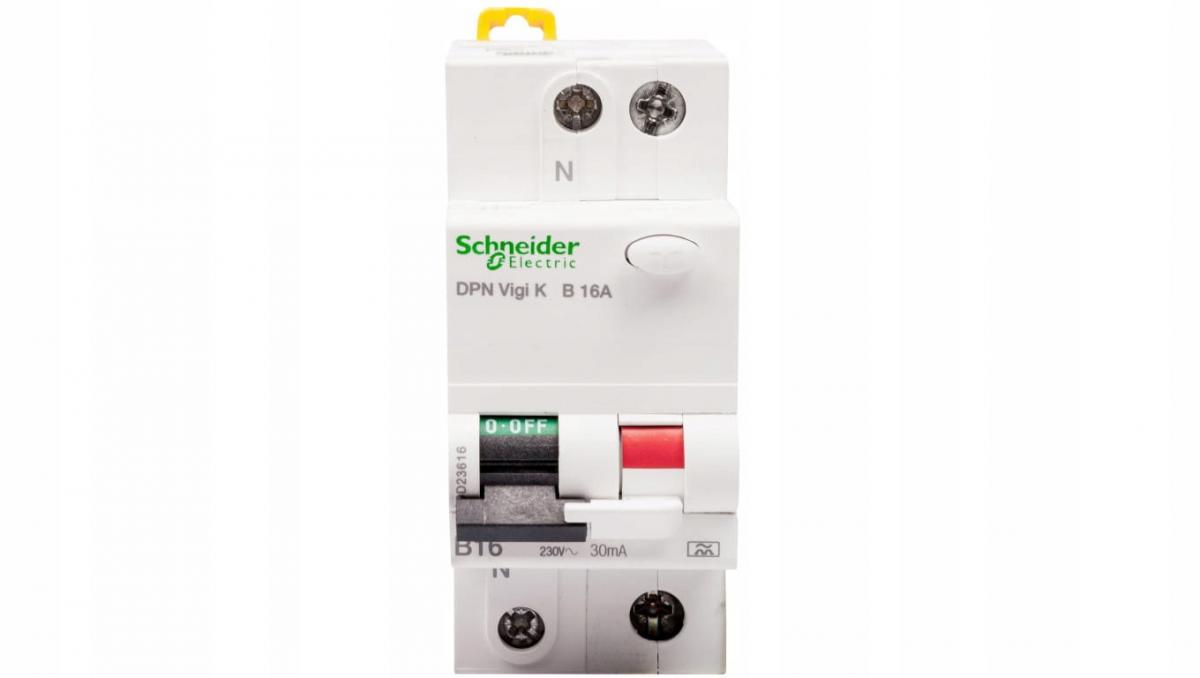

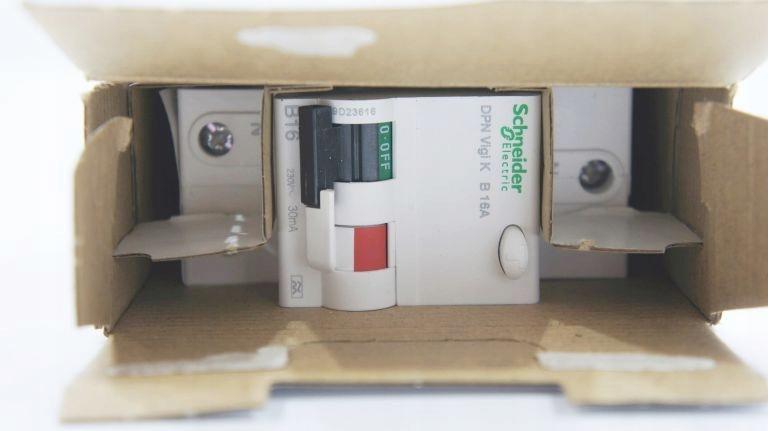

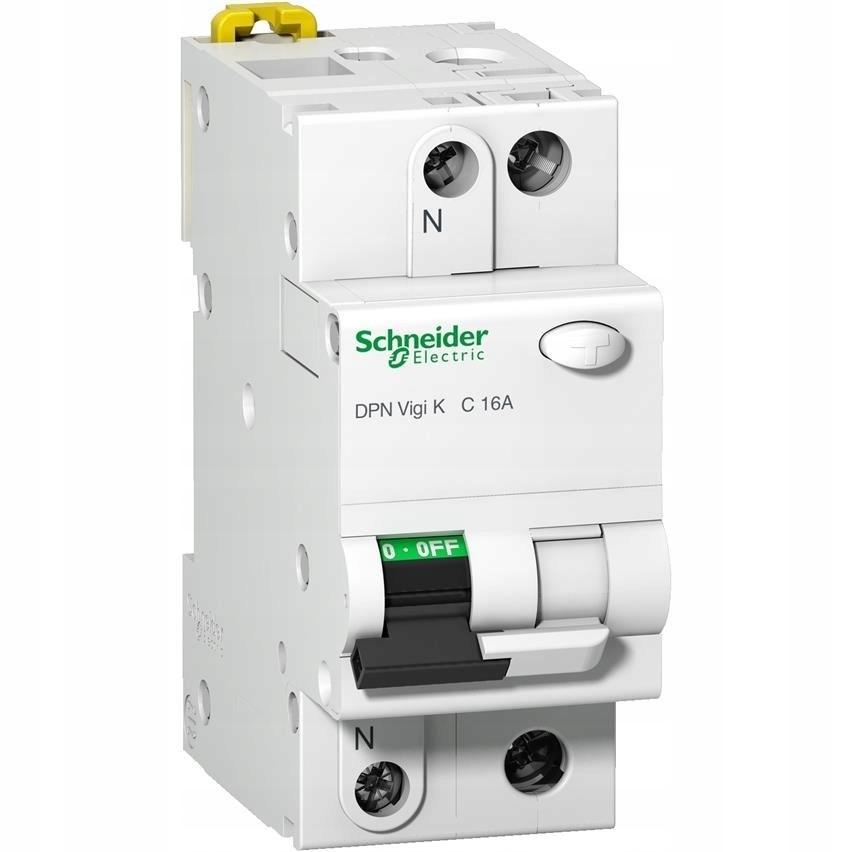

Schneider Electric, Wyłącznik kombinowany DPNVigiK-B16-30-1N-A B 16A 1N-biegunowy 30 mA typ A, A9D23616

Parametry podstawowe

• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 DPN Vigi K
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
• Skrócona nazwa urządzenia: DPN Vigi K
• Opis biegunów: 1P + N
• Ilość zabezpieczonych biegunów: 1
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 16 A
• Rodzaj sieci: Prąd przemienny (AC)
• Charakterystyka: B
• Czułość na prąd upływu: 30 mA
• Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• Typ zabezpieczenia różnicowoprądowego: Typ A
• Zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• Znak jakości: VDE

Parametry uzupełniające:

• Lokalizacja urządzenia w systemie: Odejście
• Częstotliwość sieci: 50 Hz
• Znamionowe napięcie łączeniowe [Ue]: 220...240 V prąd przemienny (AC) 50 Hz
• Granica wyzwalania magnetycznego: 3...5 x In
• Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
• Znamionowy prąd wyłączalny eksploatacyjny [Ics]: 6000 A 100 % Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• Znamionowa zdolność załączania i wyłączania: Idm 4500 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• Klasa ograniczenia: 3 zgodnie z EN/IEC 61009-2-1
• Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach 9 mm: 4
• Kolor: biały
• Trwałość mechaniczna: 20000 cykli
• Trwałość elektryczna: 20000 cykli
• Przyłącza - zaciski: zacisk typu tunelowego faza 1…25 mm² sztywny, zacisk typu tunelowego neutralny 1…16 mm² sztywny, zacisk typu tunelowego faza 1…16 mm² elastyczny, zacisk typu tunelowego neutralny 1…10 mm² elastyczny
• Długość odizolowanego odcinka: 15 mm dla góra lub dół połączenie
• Moment dokręcania: 2 N.m. top or bottom
• Zabezpieczenie różnicowoprądowe: zintegrowane

Środowisko pracy:

• Normy: EN/IEC 61009-2-1
• Stopień ochrony IP: IP20 zgodnie z IEC 60529, IP40 (obudowa modułowa) zgodnie z IEC 60529
• Stopień zanieczyszczenia: 3
• Kategoria przepięć: III zgodnie z IEC 60364
• Kompatybilność elektromagnetyczna: 8/20 µs impulse withstand, 250 A zgodnie z EN/IEC 61009-2-1
• Wilgotność względna: 95 % w 55 °C
• Temperatura otoczenia dla pracy urządzenia: -25…40 °C
• Temperatura otoczenia dla przechowywania: -30…70 °C

Wymiary:

• Wysokość: 81 mm
• Szerokość: 36 mm
• Głębokość: 72 mm
• Masa produktu: 125 g

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Akcesoria do aparatury modułowej

System Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
