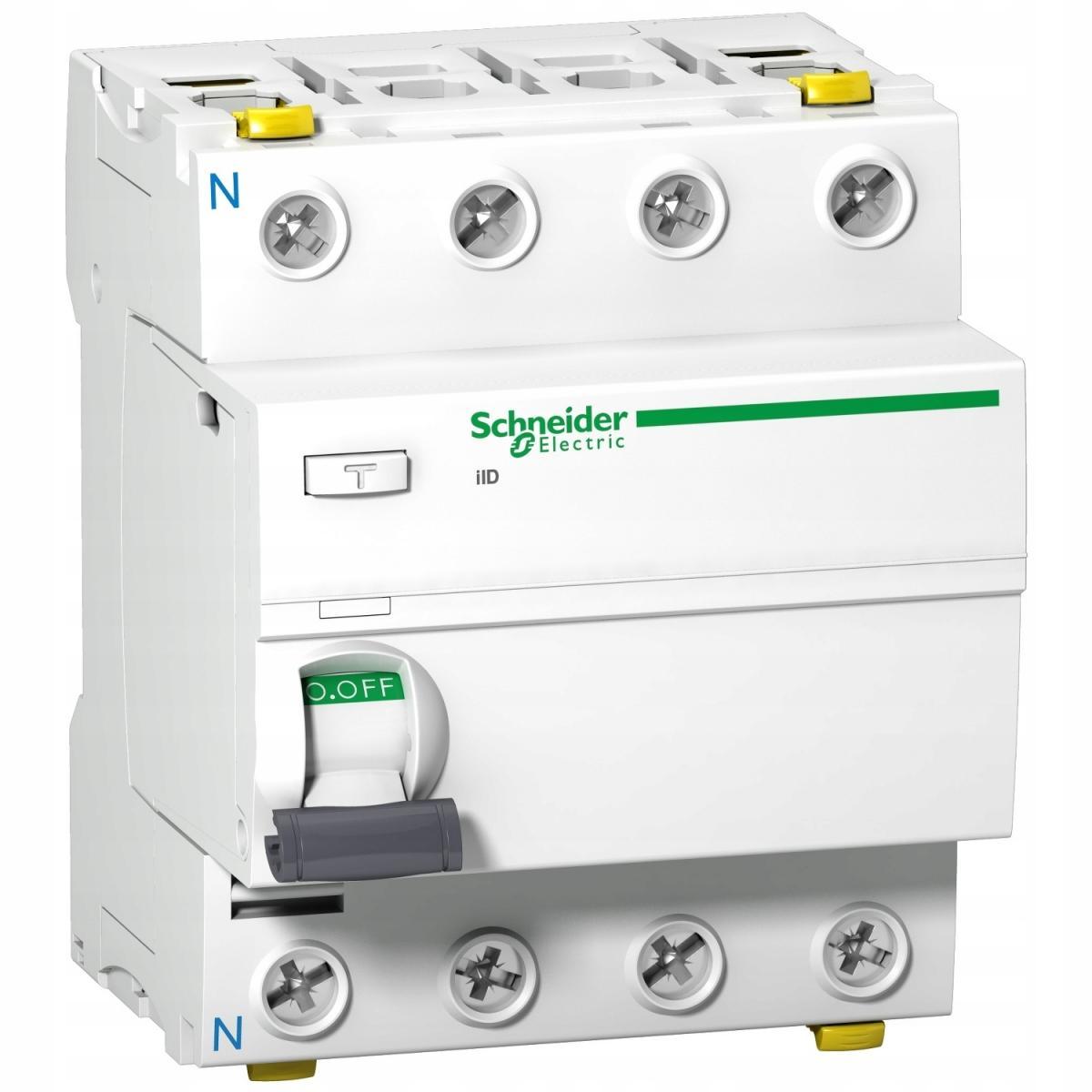

Schneider Electric Wyłącznik różnicowoprądowy Acti9 iID-25-4-300-A 25A 4-biegunowy 300mA typ A, A9Z24425

Parametry podstawowe:

• Gama produktów: Acti 9
• Nazwa produktu: Acti9 iID
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB)
• Skrócona nazwa urządzenia: iID
• Opis biegunów: 4P
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 25 A
• Rodzaj sieci: Prąd przemienny (AC)
• Czułość na prąd upływu: 300 mA
• Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• Typ zabezpieczenia różnicowoprądowego: Typ A

Parametry uzupełniające:

• Częstotliwość sieci: 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50/60 Hz
• Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
• Znamionowa zdolność załączania i wyłączania: Idm 1500 A, Im 1500 A
• Znamionowy warunkowy prąd zwarciowy: 10 kA
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach 9 mm: 8
• Wysokość: 91 mm
• Szerokość: 72 mm
• Głębokość: 73 mm
• Masa produktu: 0,37 kgKolor: Biały
• Trwałość mechaniczna: 20000 cykl
• Trwałość elektryczna: AC-1: 15000 cykl
• Opis opcji blokowania: Urządzenie do blokowania kłódką
• Przyłącza - zaciski: Zacisk podwójny przód1…35 mm² sztywny, Zacisk podwójny przód1…25 mm² elastyczny, Zacisk podwójny przód1…25 mm² elastyczny z tulejką, Zacisk podwójny BACK1…25 mm² sztywny, Zacisk podwójny BACK1…16 mm² elastyczny, Zacisk podwójny BACK1…16 mm² elastyczny z tulejką
• Długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 3,5 N.m góra lub dół

Środowisko pracy:

• Normy: EN/IEC 61008-1
• Stopień ochrony IP: IP20 conforming to IEC 60529, IP40 (obudowa modułowa) conforming to IEC 60529
• Stopień zanieczyszczenia: 3
• Kompatybilność elektromagnetyczna: 8/20 μs impuls wytrzymywany, 250 A zgodnie z EN/IEC 61008-1
• Temperatura otoczenia dla pracy: -25…60 °C
• Temepratura otoczenia dla przechowywania:-40…85 °C

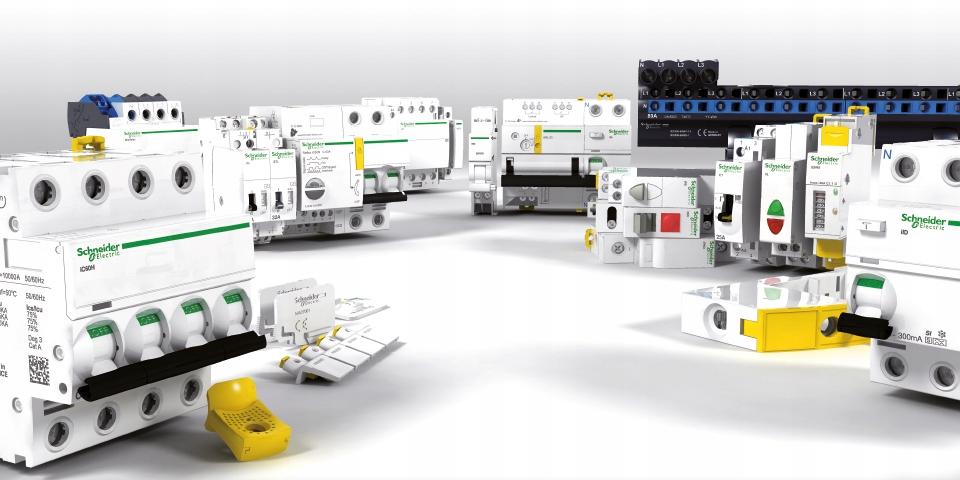

Wyłączniki różnicowoprądowe serii Acti 9 iID

Wyłączniki różnicowoprądowe serii iID dostępne w szerokiej gamie wykonań pozwalających na ich zastosowanie w budownictwie mieszkaniowym, komercyjnym i przemysłowym.

Seria iID wyłączników różnicowoprądowych znajduje zastosowanie w realizacji ochrony przed porażeniem zarówno w najprostszych instalacjach elektrycznych, jak i tych, które zasilają odbiorniki nieliniowe: zasilacze impulsowe komputerów, prostowniki w urządzeniach AGD i RTV (typ A). Wyłącznik różnicowoprądowy typu SI może być stosowany w najbardziej niesprzyjających warunkach (np. zwiększone zanieczyszczenie czy zakłócenia elektromagnetyczne), skutecznie ograniczając ilość niepożądanych wyzwoleń.

Wyłączniki różnicowoprądowe iID z podwójnymi zaciskami firmy Schneider Electric dostępne są w wersjach 2P i 4P w zakresie prądów od 25A do 100A o typach: AC, A, B oraz SI. Cecha wyróżniająca wyłącznik różnicowoprądowy iID to możliwość podłączenia do niego bezpośrednio dwóch przewodów o różnych przekrojach. Zaletą wyłączników różnicowoprądowych są podwójne zatrzaski, które umożliwiają usunięcie wyłącznika różnicowoprądowego z szyny DIN bez użycia narzędzi i bez usuwania szyny sztyftowej. Wyłącznik różnicowoprądowy jest wykonany w 100% z materiałów nadających się do recyklingu.
