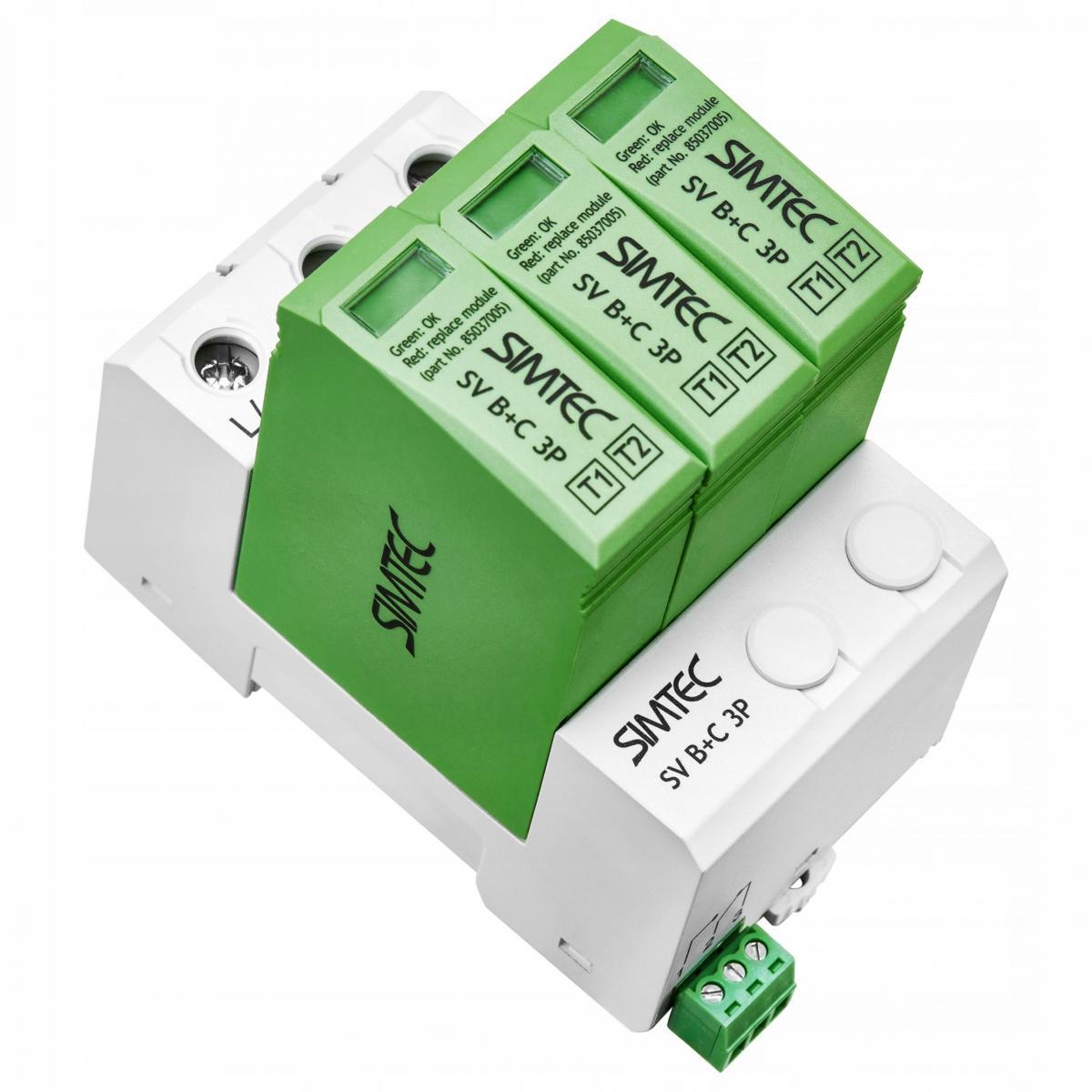

WARYSTOROWY OGRANICZNIK PRZEPIĘĆ DO INSTALACJI

FOTOWOLTAICZNYCH SV B+C 3P SIMTEC SZARY  85036002

• Producent: SIMET
• Kod produktu: 85036002
• EAN: 5907813232220
• Oznaczenie handlowe: SV B+C 3P
• Kolor: Szary
• Liczba biegunów: 3
• Liczba modułów 18mm: 3
• Charakterystyka: B+C
• Wykonanie (typ wyłącznika): warystor
• Sygnalizacja awarii: tak, lokalna i zdalna
• Prąd znamionowy wyładowczy In: 20 kA
• Prąd maksymalny Imax: 40 kA
• Prąd udarowy Iimp: 6,25 kA / biegun
• Napięcie znamionowe Un: 1000 V DC
• Napięcie maksymalne Uc: 1060 V DC (długotrwałe)
• Przekrój znamionowy (drut): 2,5... 35 mm²
• Przekrój znamionowy (linka): 2,5... 25 mm²
• Mocowanie: Do szyny TS 35
• Stopień ochrony: IP20
• Przeznaczenie: Stosowany do ochrony przed pośrednimi i bezpośrednimi skutkami wyładowań atmosferycznych lub innych przejściowych przepięć. Ogranicznik przeznaczony do podłączenia do strony DC instalacji fotowoltaicznych o zakresie napięciowym do 1000 V. Urządzenie zawiera element nieliniowy (warystor) i przeznaczony jest do ograniczania napięć udarowych i odwrotnych prądów przepięć. Przeznaczony wyłącznie do montażu po stronie DC generatorów fotowoltaicznych oraz strony DC inwerterów (falowników).
• Materiał: poliamid PA66, UL94 V0
• Temperatura użytkowa: -40°C…+85 °C
• Certyfikaty: CE, VDE
• Normy: Dyrektywa 2014/35/EU, EN 61643-31

Ochronniki przepięć klasy BC zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami.

Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć - bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Ich stosowanie nie wymaga używania dławików odsprzęgających.

Ochronnik przepięć BC zapewnia skuteczną ochronę komputerów, urządzeń RTV/AGD i innych, model ochronnika BC posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia, spełniają wymagania z zakresu ochrony klasy I i II.

Uszkodzony ogranicznik nie wymaga ponownej instalacji, wystarczy wymienić wkład.

Stan każdego modułu ogranicznika sygnalizowany jest w okienku kontrolnym kolorem zielonym (sprawny) i lub czerwonym (w przypadku zadziałania ogranicznika i uszkodzenia wkładki). Sygnalizacja uszkodzenia może być również dokonana w sposób zdalny za pomocą złączki wyposażonej w trzy styki. Umożliwiają one podłączenie dwóch par zestyków wykonanych jako złącze bezpotencjałowe. Wykorzystujemy wtedy do wyboru: zestyk zwierny (w czasie prawidłowej pracy otwarty) lub zestyk rozwierny (w czasie prawidłowej pracy zamknięty).

Stosowany do ochrony przed pośrednimi i bezpośrednimi skutkami wyładowań atmosferycznych lub innych przejściowych przepięć. Ogranicznik przeznaczony do podłączenia do strony DC instalacji fotowoltaicznych o zakresie napięciowym do 1000 V. Urządzenie zawiera element nieliniowy (warystor) i przeznaczony jest do ograniczania napięć udarowych i odwrotnych prądów przepięć. Przeznaczony wyłącznie do montażu po stronie DC generatorów fotowoltaicznych oraz strony DC inwerterów (falowników).
