FILTR NARUROWY Z REDUKTOREM CIŚNIENIA AQWELL 34 USTM

.

Główne Zalety:

.

Wbudowana konsola - możliwość montażu na rurze w pionie jaki i w poziomie

Oszczędność miejsca w kotłowni - manometr, reduktor i filtr w jednym

Kompatybilność podłączenia - możliwość podłączenia na 3/4 " i 1"

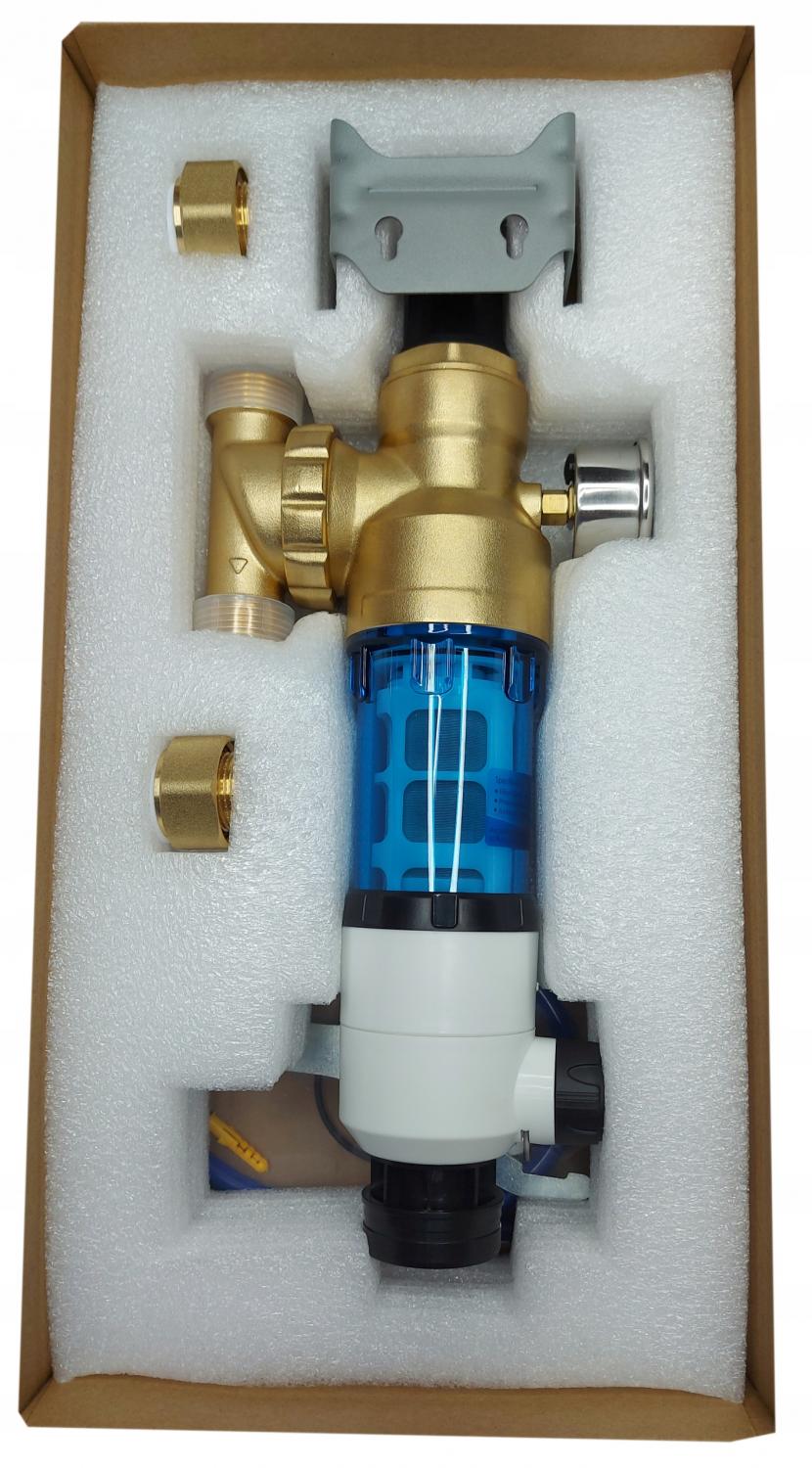

W skład zestawu wchodzi:

• FILTR NARUROWY Z REDUKTOREM CIŚNIENIA AQWELL 34 USTM
• WĘŻYK 1/4
• SZYBKOZŁĄCZKA DO WĘŻYKA
• WIESZAK
• KLUCZ STALOWY
• INSTRUKCJA

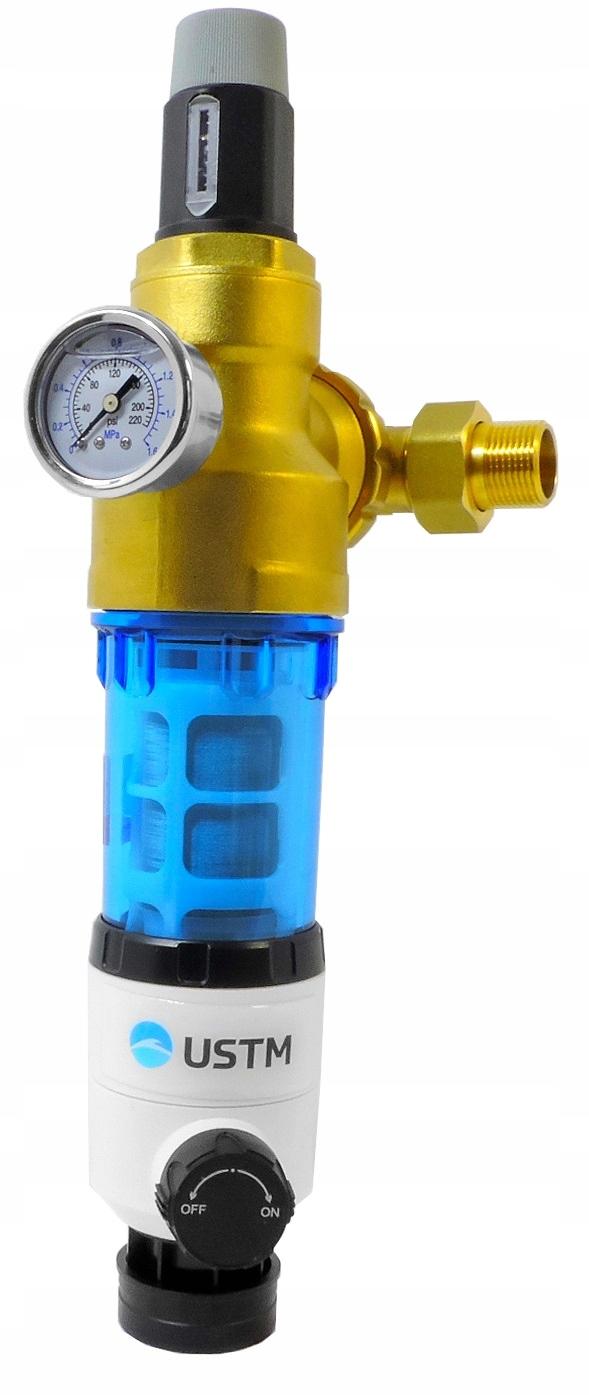

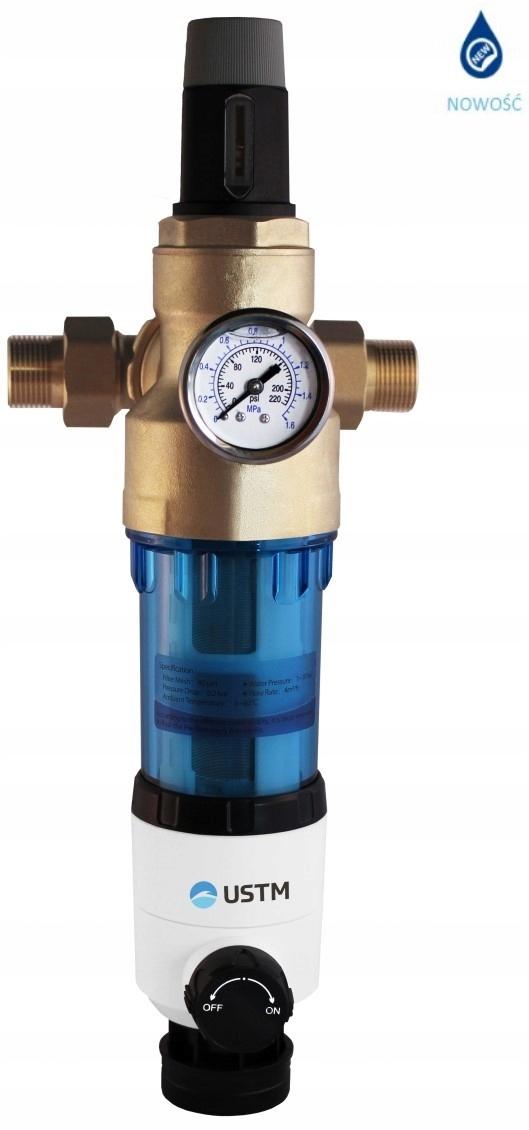

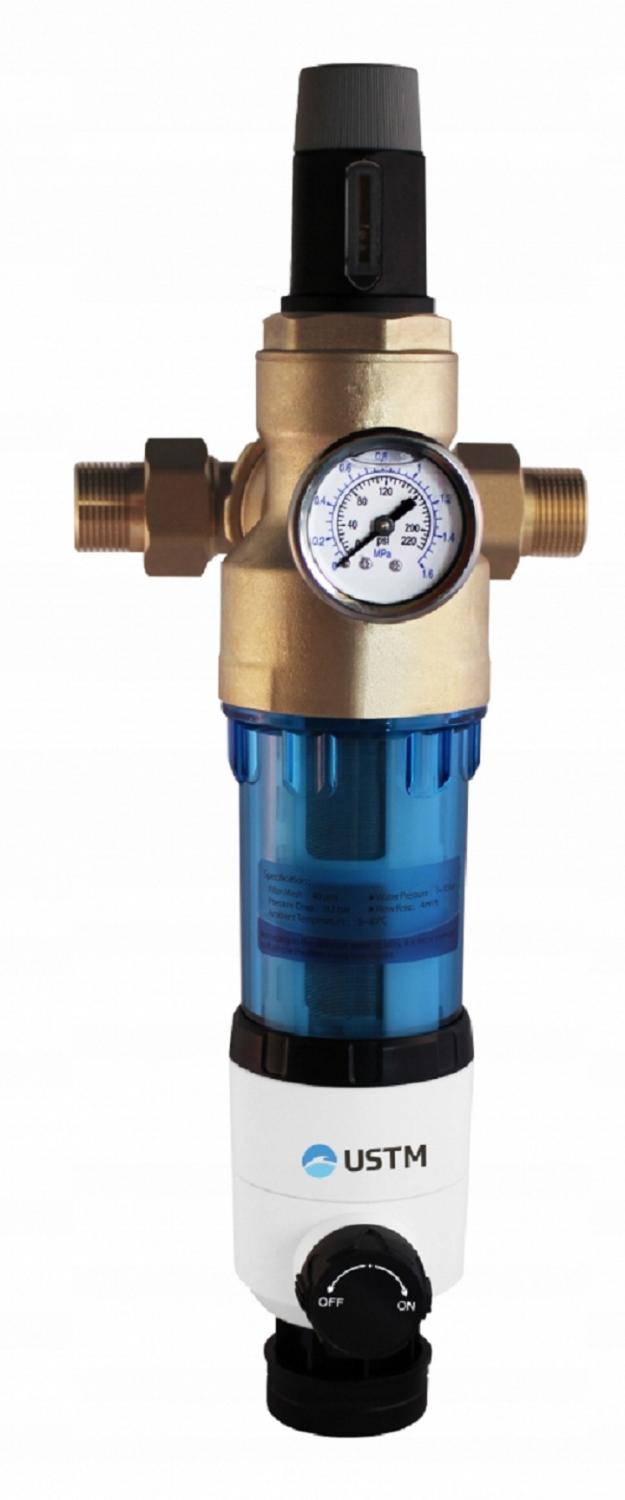

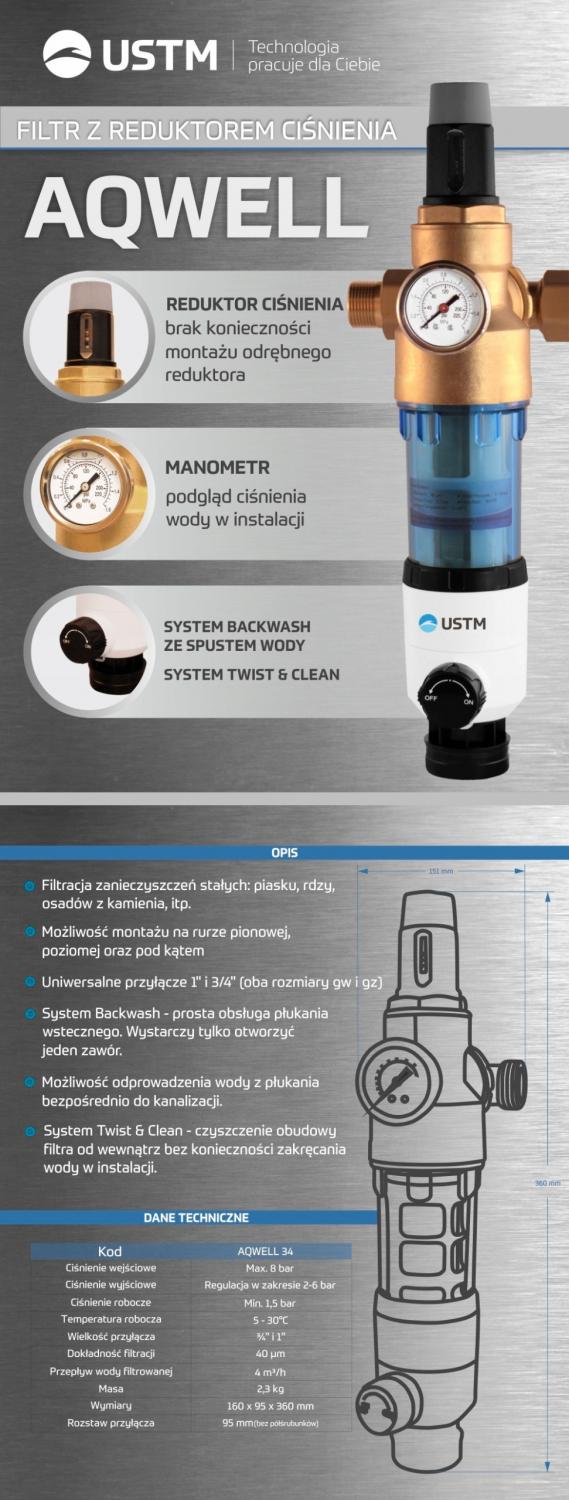

FILTR NARUROWY AQWELL 34

Z REDUKTOREM CIŚNIENIA

Aqwell to filtr narurowy z reduktorem ciśnienia, manometrem z podglądem ciśnienia wody w instalacji, systemem BACKWASH oraz TWIST & CLEAN.

Zalety:

- filtracja  zanieczyszczeń stałych takie jak: piasek, rdza, osady z kamienia, itp.

- możliwość montażu na rurze pionowej, poziomej oraz pod kątem

- uniwersalne przyłącze 1" i 3/4" (oba rozmiary gw i gz)

- system BACKWASH - prosta obsługa płukania wstecznego. Wystarczy tylko otworzyć jeden zawór.

- możliwość odprowadzenia wody z płukania bezpośrednio do kanalizacji

- system TWIST & CLEAN - czyszczenie obudowy filtra od wewnątrz bez konieczności zakręcania wody w instalacji

Cechy:

• Najwyższa jakość wykonania
• Bardzo dobra odporność
• Niski koszt eksploatacji
• Prosta obsługa

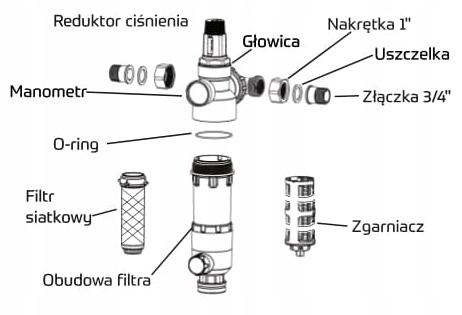

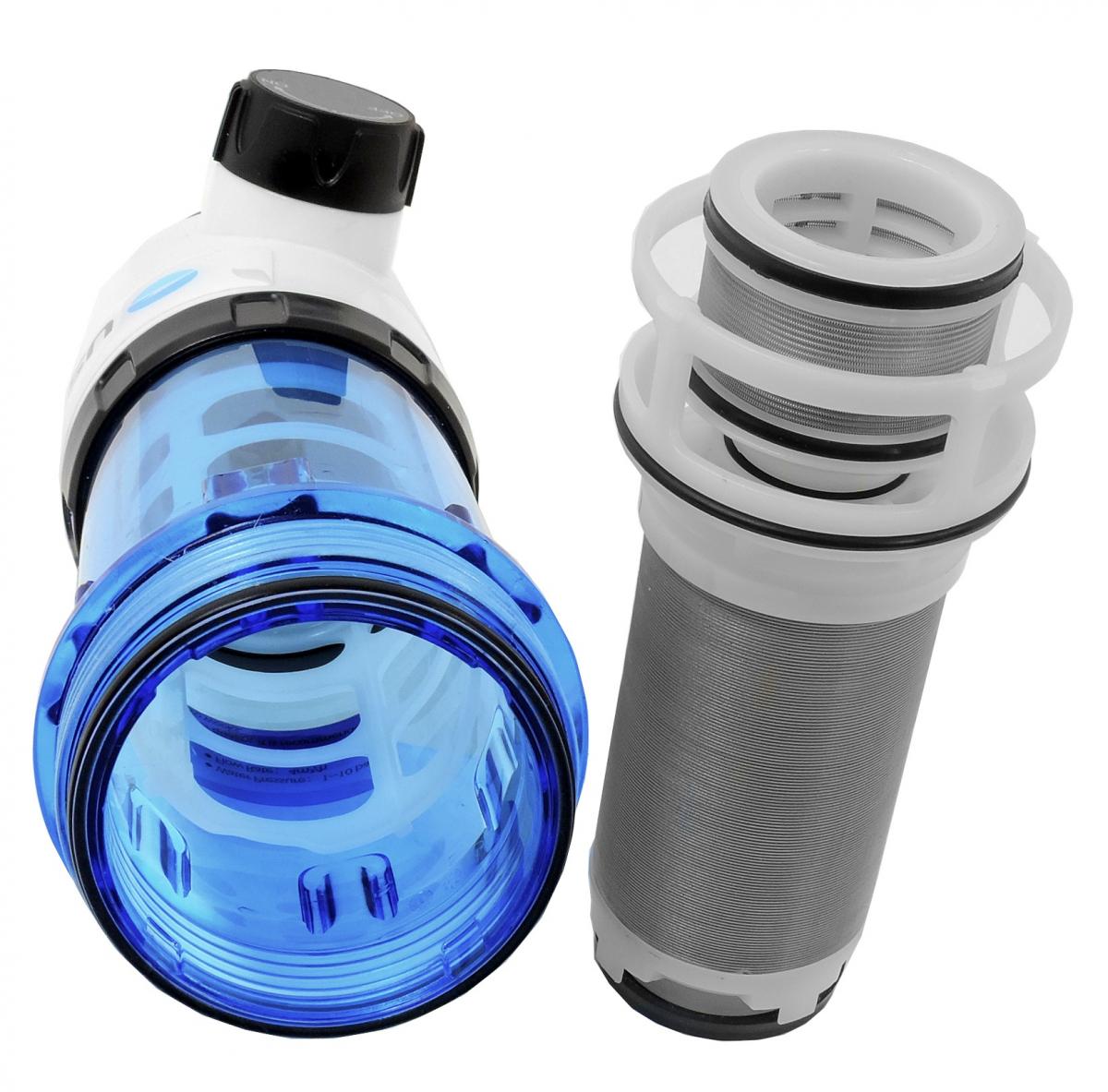

Filtr zbudowany jest z:

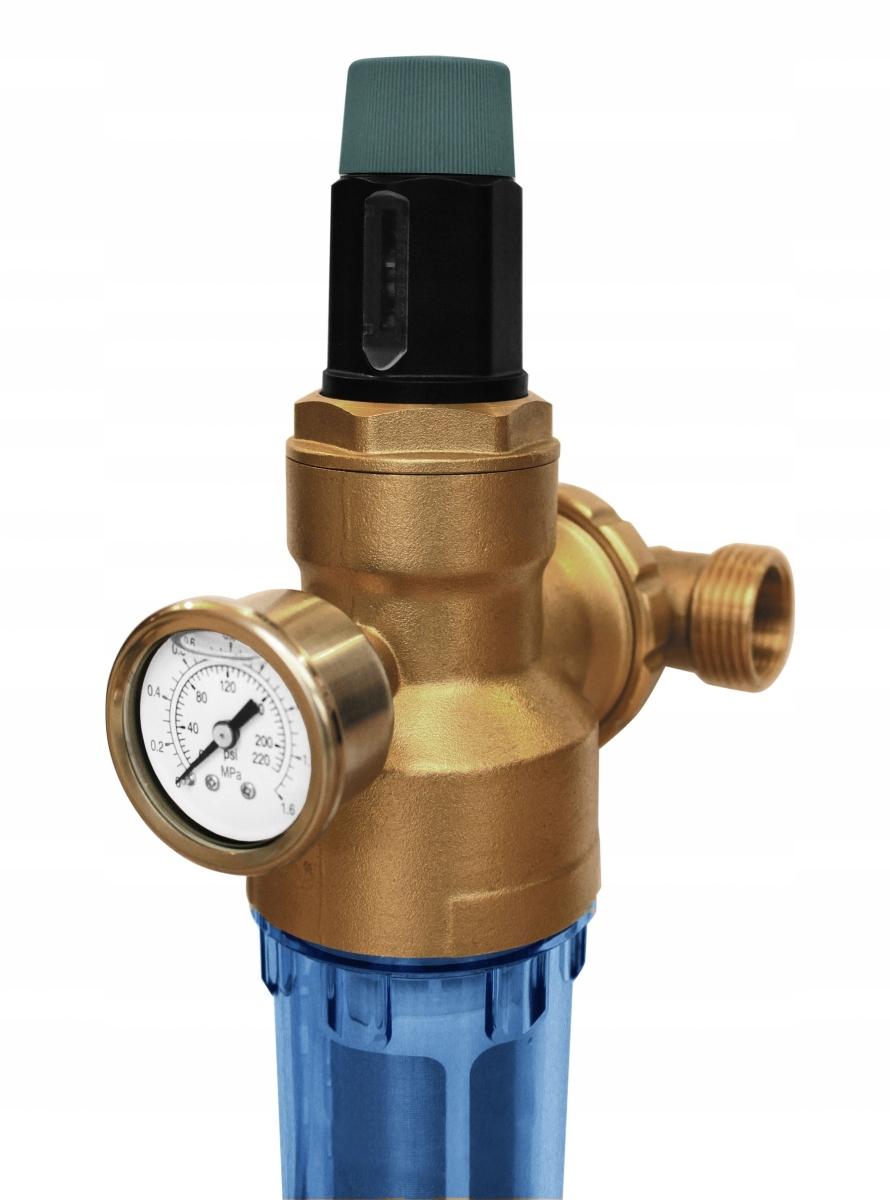

• mosiężnej głowicy filtra z manometrem i reduktorem ciśnienia

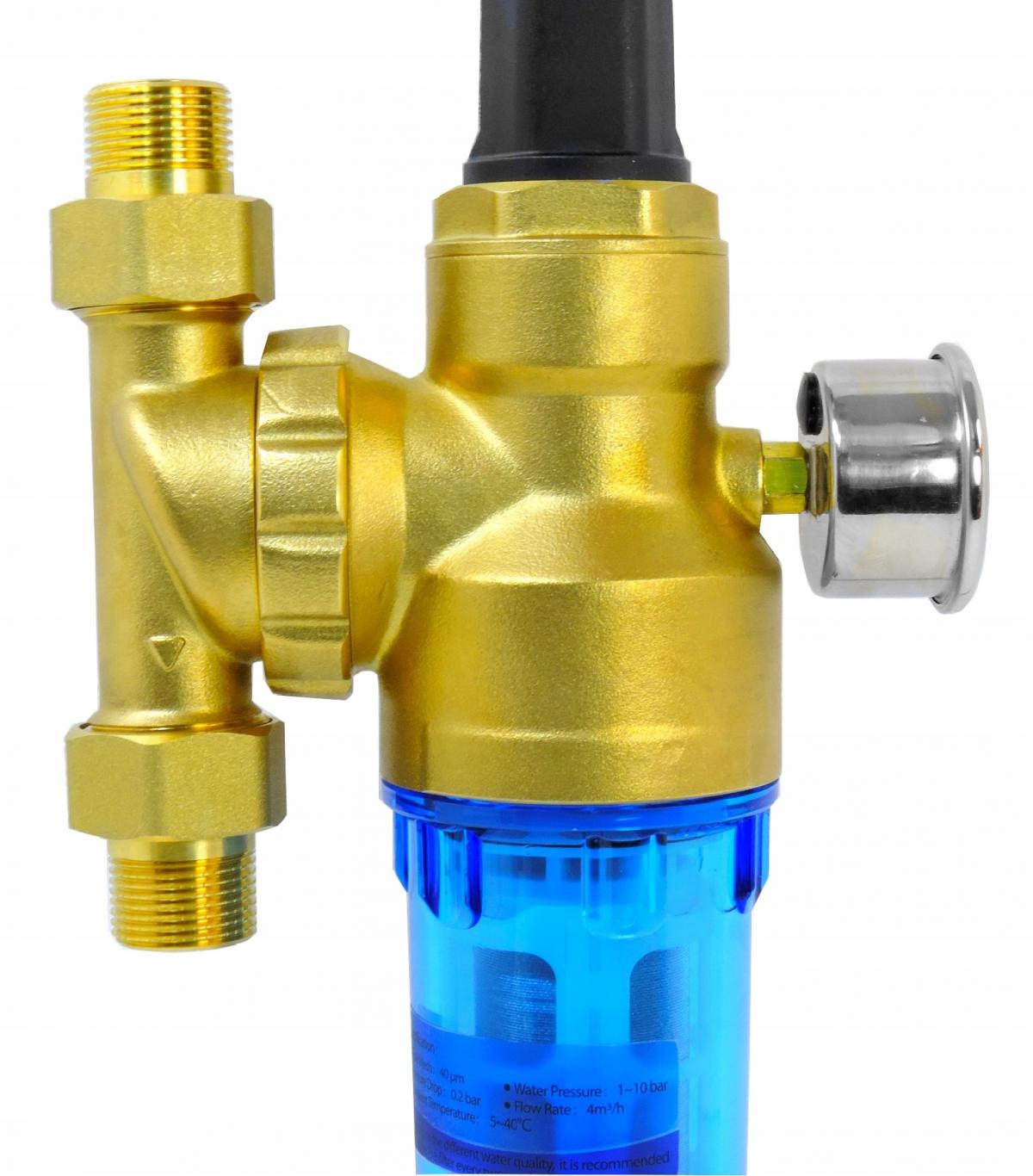

• mosiężnego przyłącza obrotowego o dwóch wielkościach 3/4" GW i 1" GZ
• przezroczystej obudowy filtra
• wkładu filtracyjnego z siatki o wielkości oczek 40 μm z możliwością płukania wstecznego
• mechanizmu czyszczenia wnętrza filtra

Płukanie wsteczne

Filtr AQWELL realizuje płukanie na zasadzie "backwash".

Specjalna konstrukcja wkładu filtracyjnego pozwala na zmianę kierunku przepływu wody z wewnątrz siatki na zewnątrz. Następuje usunięcie zanieczyszczeń, które mogły ewentualnie utknąć w siatce filtrującej i tych które zatrzymały się przed siatką. Zawór w pozycji "on" należy trzymać przez kilka sekund, następnie na kilka sekund zamknąć i powtórzyć ten cykl minimum trzy razy.

Czyszczenie wewnętrzne obudowy filtra

Filtr wyposażony jest w system czyszczenia wewnętrznej powierzchni obudowy, tak zwany zagarniacz. Jeżeli na przeźroczystej obudowie filtra pojawią się zanieczyszczenia można je usunąć bez rozkręcania wody w budynku. Aby wykonać czyszczenie należy kilkukrotnie pokręcić dolną część filtra. Znajdujący się w filtrze zagarniacz usunie zanieczyszczenia z wnętrza obudowy.

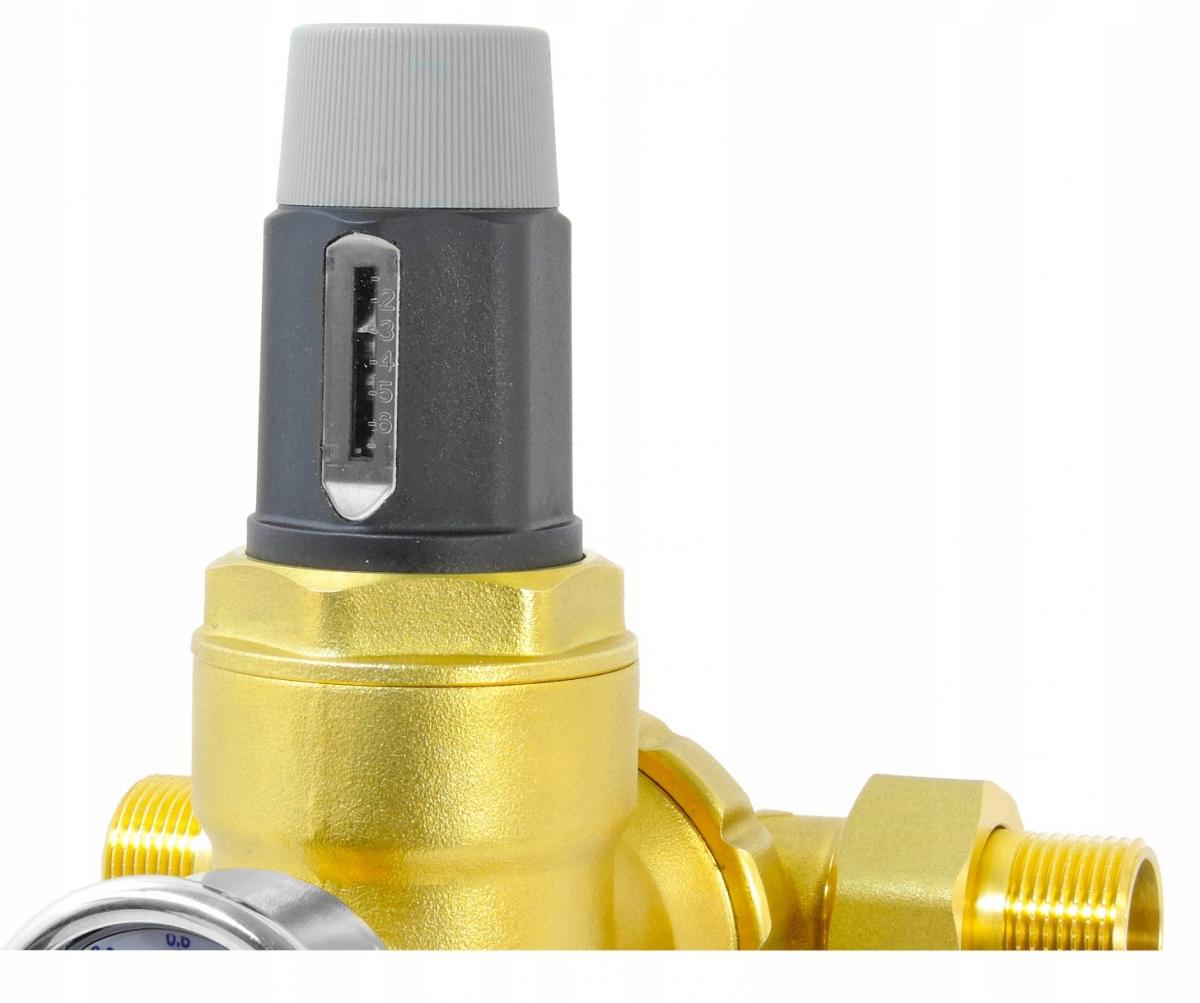

Reduktor ciśnienia

Filtr posiada wbudowany w górną część głowicy reduktor ciśnienia. Kręcąc szarym pokrętłem w górnej części filtra możemy redukować ciśnienie w sieci wewnętrznej w budynku. Wartość ciśnienia można tylko zmniejszyć od wartości ciśnienia wyjściowego. Obracając śrubę regulacyjną w lewo zmniejszamy wartość ciśnienia, w prawo zwiększamy. Zmiana ciśnienia jest widoczna na manometrze.

Parametry techniczne:

• Ciśnienie wejściowe : Max. 8 bar
• Ciśnienie wyjściowe : Regulacja w zakresie 2-6 bar
• Ciśnienie robocze : Min. 1,5 bar
• Temperatura robocza : 5-30° C
• Wielkość przyłącza : 3/4 "i1"
• Dokładność filtracji : 40 μm
• Przepływ wody filtrowanej : 4 m³/h
• Masa : 2,3 kg
• Wymiary : 160 x 95 x 360 mm
• Rozstaw przyłącza : 95 mm ( bez półśrubunków)

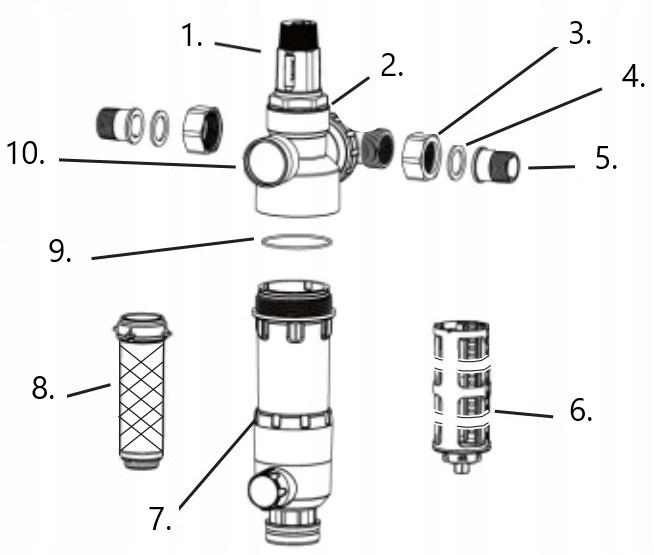

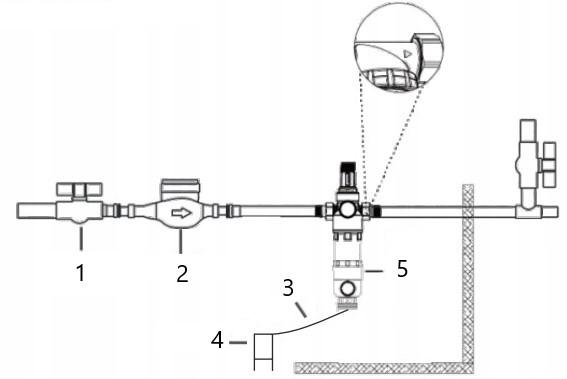

Schemat układu:
