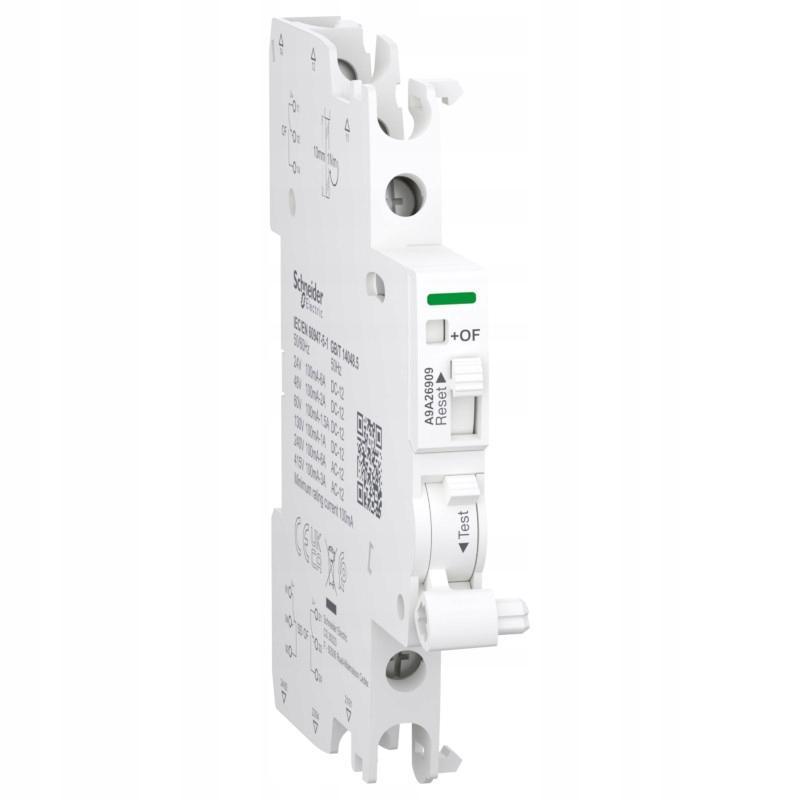

Styk pomocniczy + styk pomocniczy/sygnalizacyjny Acti9 iOF+iOF/iSD, 2-przemienne (2 CO)

Dane techniczne:

• Typ produktu lub komponentu: Podwójny styk CO lub awaryjny
• Zestaw styków sygnałowych : 2 Z/O
• [In] prąd znamionowy: 0,1…6 A at 24...240 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…3 A at 415 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…6 A at 24 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…2 A at 48 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1,5 A at 60 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1 A at 130 V, prąd stały (DC)
• Szerokość w modułach 9 mm : 1
• Znamionowe napięcie izolacji [Ui]: 500 V
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 Kv
• Sygnalizacja lokalna: Wskaźnik mechaniczny
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Masa produktu: 43 g
• Kolor: Biały
• Zacisk śrubowy (top and bottom) 1 kabel (kable) 0,5…2,5 mm² - elastyczny
• Zacisk śrubowy (top and bottom) 1 kabel (kable) 1…4 mm² - sztywny
• Zacisk śrubowy (top and bottom) 2 kabel (kable) 2,5 mm² - sztywny
• Zacisk śrubowy (top and bottom) 2 kabel (kable) 1,5 mm² - elastyczny z tulejką
• Długość odizolowanego odcinka: 10 mm
• Moment dokręcania: 1 N.m top and bottom

Jest to modułowy styk pomocniczy OF Acti9 ze stykiem iSD. Stan styków (2 NO/NC) może być raportowany by przekazywać informacje sygnalizacyjne powiązanego urządzenia. W sieci AC prąd znamionowy (ln) wynosi od 100mA do 6A przy częstotliwości roboczej od 50Hz do 60Hz przy 240VAC oraz od 100mA do 3A przy częstotliwości roboczej od 50Hz do 60Hz przy 415VAC. W sieci DC prąd znamionowy (ln) zaczyna się od 100mA przy 24VDC do 130VDC. Wzrasta do 6A przy 24VDC, 2A przy 48VDC, 1.5A przy 60VDC i 1A przy 130VDC. Posiada 2 pozycyjny wyłącznik ze stykami typu 2 C/O.

Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach. Ten styk iSD i styk iOF jest kompatybilny z seriami Acti9, takimi jak iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 i iID dwuzaciskowymi wyłącznikami różnicowoprądowymi (RCCB). Styk iSD/OF jest instalowany tylko dla serii Acti9, takich jak iID, iDPN Vigi, iSW-NA, ARA, iC60 i RCA, które zawierają 2 styki przełączające. W przypadku braku szyny widełkowej, jest również kompatybilny z iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF je używane jako skrócona nazwa urządzenia lub kod zgodności. Wskaźnik mechaniczny znajduje się w produkcie do sygnalizacji lokalnej. Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na sztywny drut miedziany. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na górze i dole.

Połączenie pozwala na podłączenie 2 sztywnych drutów miedzianych. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 90 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -35°C do +70°C.  Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i GB/T 14048.5. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA.
