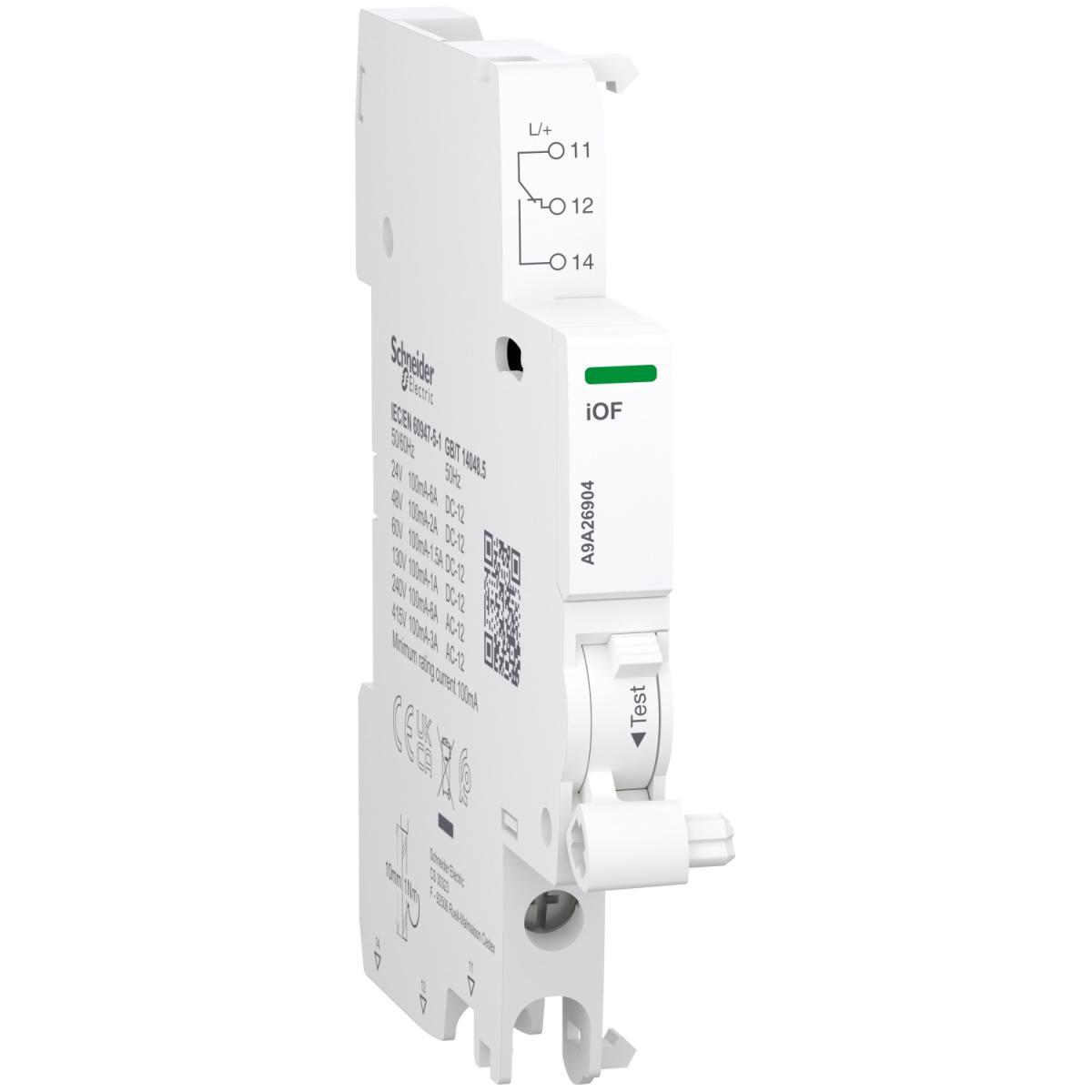

Schneider Electric, Styk Pomocniczy Acti9 iOF, 1 przemienny (1 CO), zaciski dolne, A9A26904

Parametry podstawowe

• Range of product: Acti 9
• Typ produktu lub komponentu: Styk OC
• Skrócona nazwa urządzenia: iOF
• Zestaw styków sygnałowych: 1 Z/O
• [In] prąd znamionowy: 0,1…6 A at 24...240 V, prąd przemienny (AC) 50/60 Hz, 0,1…3 A at 415 V, prąd przemienny (AC) 50/60 Hz, 0,1…6 A at 24 V, prąd stały (DC), 0,1…2 A at 48 V, prąd stały (DC), 0,1…1,5 A at 60 V, prąd stały (DC), 0,1…1 A at 130 V, prąd stały (DC)
• Szerokość w modułach 9 mm: 1

Parametry uzupełniające

• Znamionowe napięcie izolacji [Ui]: 500 V
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• Sposób montażu: Zatrzaskowy
• Miejsce montażu: Left side of circuit-breaker
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra: tak
• Wysokość: 86 mm
• Szerokość: 9 mm
• Głębokość: 73 mm
• Masa produktu: 32 g
• Kolor: Biały
• Przyłącza - zaciski: Zacisk śrubowy (spód) 1 kabel (kable) 1…4 mm² - sztywny, Zacisk śrubowy (spód) 1 kabel (kable) 0,5…2,5 mm² - elastyczny, Zacisk śrubowy (spód) 2 kabel (kable) 2,5 mm² - sztywny, Zacisk śrubowy (spód) 2 kabel (kable) 1,5 mm² - elastyczny z tulejką
• Długość odizolowanego odcinka: 10 mm
• Moment dokręcania: 1 N.m spód

Środowisko pracy

• Normy: EN/IEC 60947-5-1, GB/T 14048.5
• Certyfikaty produktu: CE, UKCA
• Znak jakości: EAC, CCC, CMIM
• Stopień ochrony IP: IP20
• Stopień zanieczyszczenia: 3
• Tropikalizacja: 2
• Wilgotność względna: 95 % w 55 °C
• Temperatura otoczenia dla pracy urządzenia: -35…70 °C
• Temepratura otoczenia dla przechowywania: -40…85 °C

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Akcesoria do aparatury modułowej

System Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
