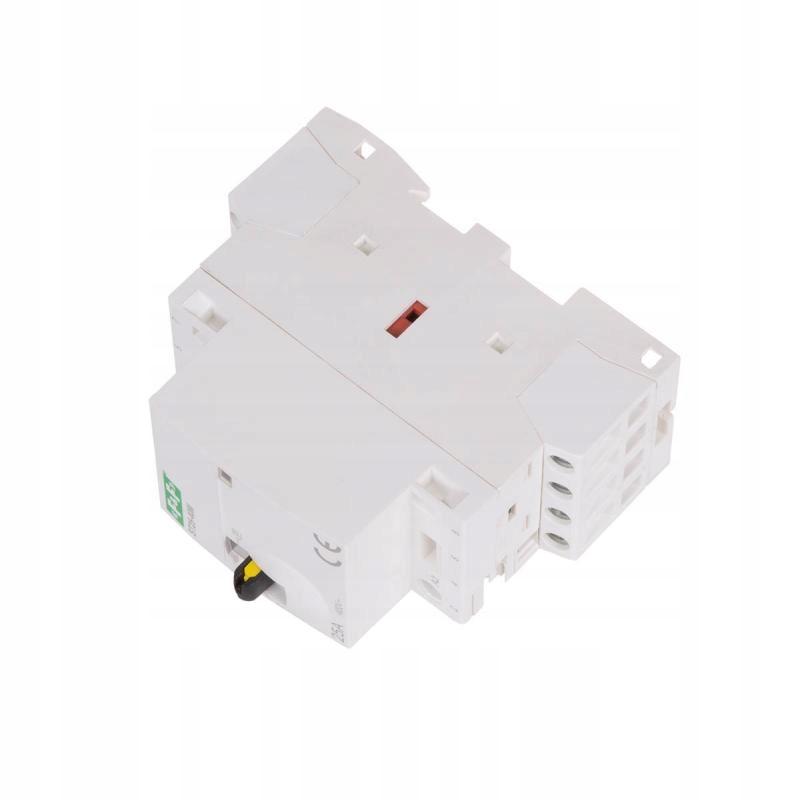

F&F, Stycznik modułowy ST25-40-M

• Kod produktu: ST25-40-M
• Napięcie zasilania: obwód główny 250 V AC
• Napięcie zasilania cewki: 220÷240 V AC
• Obciążalność styków głównych: AC-7a: 25 A, AC-7b: 9 A
• Konfiguracja styków: 4×NO
• Prąd torów głównych: 25 A
• Waga: 0,14 kg
• Pobór mocy: załączenie - 34 VA, praca - 4,6 VA (1,6 W)
• Temperatura pracy: eksploatacja: -25÷55°C, przechowywanie: -40÷80°C
• Wymiary: 36×85×65 mm
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

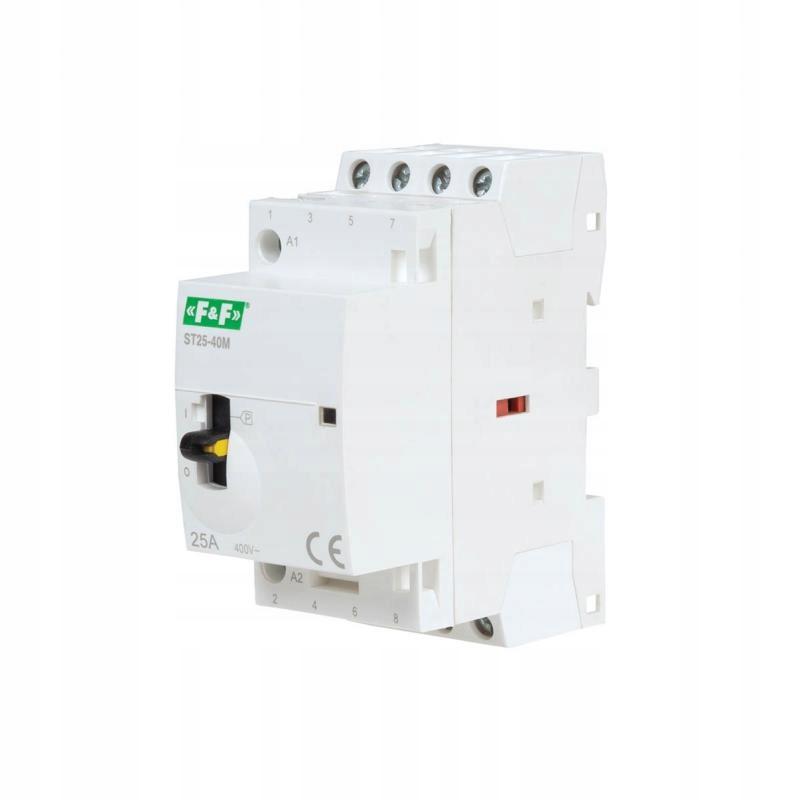

• Stycznik modułowy ze sterowaniem ręcznym
• Prąd 25 A.
• Napięcie 250 V AC.

Elektromagnetyczny stycznik  w obudowie modułowej. Bezpośredni  montaż na szynie 35 mm.

Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czole pozwala na ręczne sterowanie stykami stycznika (niezależnie od stanu cewki) – pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

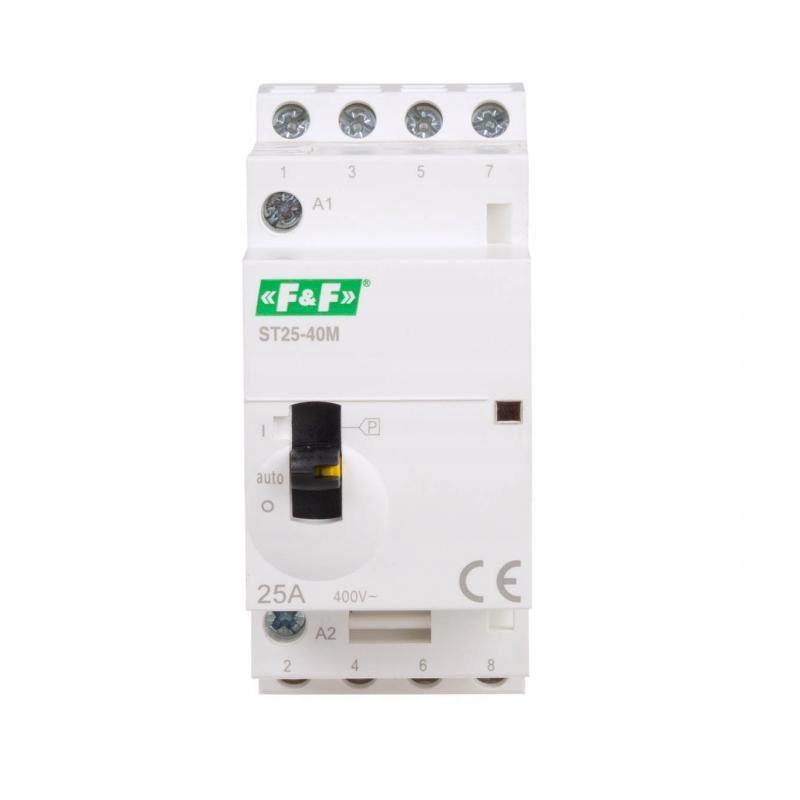

Działanie stycznika

Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)

Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.

Pozycja „Auto” (środkowa pozycja)

Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.

Pozycja „O” (dolna pozycja)

Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.

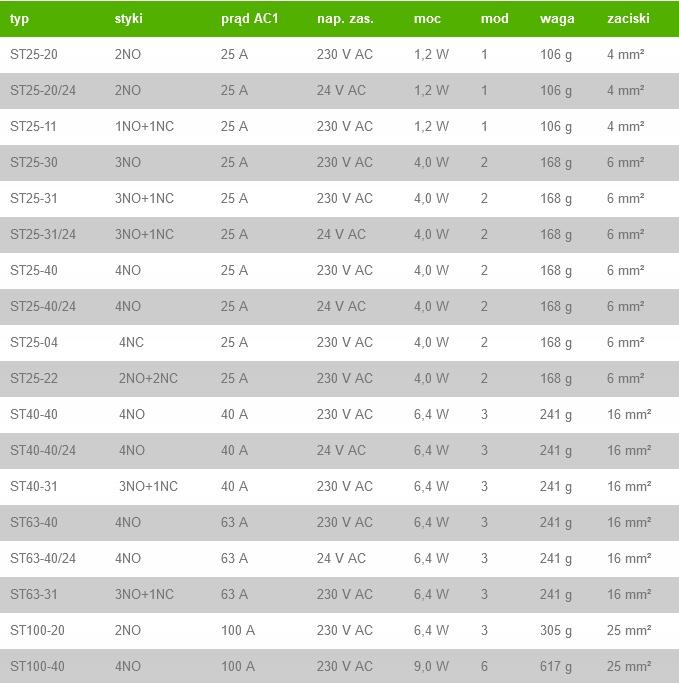

TABELA PORÓWNAWCZA
