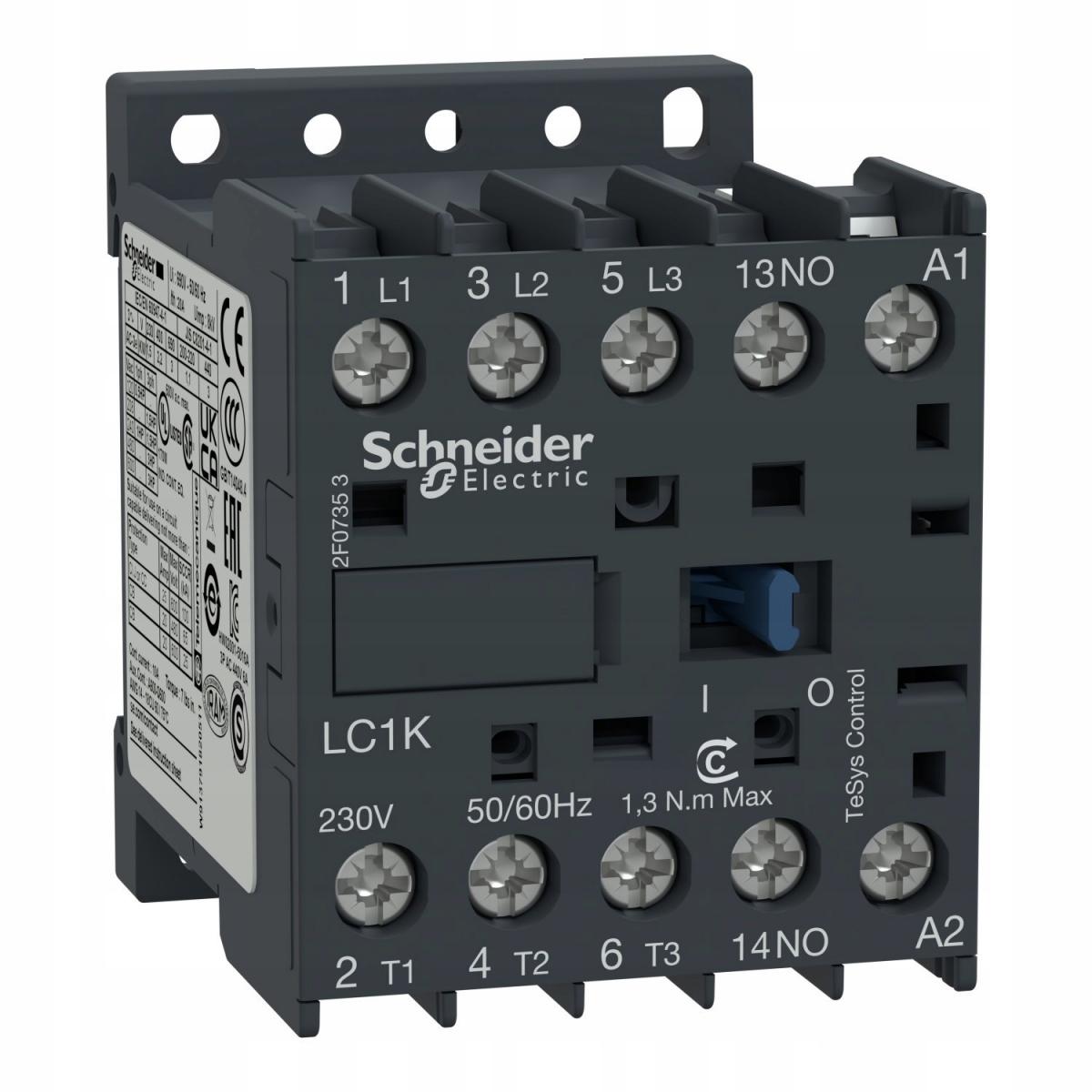

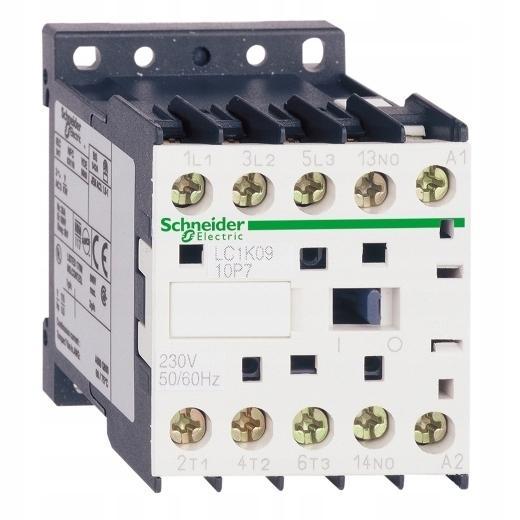

Stycznik silnikowy miniaturowy 9A AC-3 cewka 230VAC 3NO + styk pom. 1NO zaciski skrzynkowe Schneider Electric TeSys K LC1K0910P5

LC1K0910P5 to kompaktowy 3-biegunowy stycznik TeSys K firmy Schneider Electric do zastosowań silnikowych.

Znamionowe 9A AC-3 4kW/400V, stycznik zawiera cewkę o napięciu sterującym 230V 50Hz AC i styk pomocniczy 1NO.

• Znamionowy prąd łączeniowy AC-3 do 440V: 9A
• Napięcie sterownia cewki: 230V AC
• Liczba biegunów: 3
• Kategoria użytkowania zgodnie z IEC 60947-4-1: AC-3

Parametry podstawowe

• Gama produktów: TeSys K
• Zastosowanie: sterowanie silnikiem, obciążenie rezystancyjne
• Zastosowanie urządzenia: sterowanie
• Napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50 Hz
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50 Hz
• Wysokość: 58 mm
• Konfiguracja styku pomocniczego: 1 NO
• Podstawa montażowa: szyna, płyta
• Moc silnika w kW: 2.2 kW w 220...230 V prąd przemienny (AC) 50 Hz AC-3
• Moc silnika w kW: 4 kW w 380...415 V prąd przemienny (AC) 50 Hz AC-3
• Przyłącza – zaciski: zaciski śrubowe 1 kabel (kable) 1.5-4 mm²stały
• Przyłącza – zaciski: zaciski śrubowe 1 kabel (kable) 0.75-4 mm²elastyczny bez końcówki kablowej
• Przyłącza – zaciski: zaciski śrubowe 1 kabel (kable) 0.34-2.5 mm²elastyczny z końcówką kablową
• Kombinacja styków: 3 NO
• Maximum operating rate: 3600 cykl/h
• Moment dokręcania: 1.3 N.m - w zaciski śrubowe
• Trwałość elektryczna: 1.3 Mcykli 9 A AC-3 przy Ue <= 440 V
• Trwałość elektryczna: 0.18 Mcykli 20 A AC-1 przy Ue <= 440 V
• Rodzaj styków pomocniczych: typ bezzwłoczny 1 NO
• Opis biegunów: 3P
• Szerokość: 45 mm
• Kategoria przepięciowa: III
• Głębokość: 57 mm
• Znamionowe napięcie izolacji [Ui]: Obwód zasilający: 690 V zgodnie z IEC 60947-4-1

Parametry uzupełniające

• Wszystkie styczniki w jednym gabarycie 45x58x57 [mm].
• Wbudowany jeden styk pomocniczy 1NO lub 1NC.
• Możliwość pracy w kategorii AC-1 (rezystancyjnej) AC-3 (silnikowej) oraz AC-4 (praca dwukierunkowa).

Środowisko

• Certyfikaty produktu: UL
• Certyfikaty produktu: CSA
• Certyfikaty produktu: CCC
• Certyfikaty produktu: EAC
• Certyfikaty produktu: KC
• Certyfikaty produktu DNV-GL
• Certyfikaty produktu: RINA
• Certyfikaty produktu: BV
• Certyfikaty produktu: UKCA
• Normy IEC 60947-4-1
• Normy EN/IEC 60947-4-1
• Normy UL 60947-4-1
• Normy CSA C22.2 No 60947-4-1
• Normy BS 5424
• Normy NF C 63-110
• Normy VDE 0660
• Ognioodporność: V1 zgodnie z UL 94
• Ognioodporność: wymóg 2 zgodnie z NF F 16-101
• Ognioodporność: wymóg 2 zgodnie z NF F 16-102
• Temepratura otoczenia dla przechowywania: -50-80 °C
• Działanie ochronne: TC zgodnie z IEC 60068
• Działanie ochronne: TC zgodnie z DIN 50016
• Stopień ochrony IP: IP20 zgodnie z VDE 0106
• Wysokość pracy (w metrach nad poziomem morza): 2000 m bez zmniejszania wartości znamionowych

Zalety

• Różne warianty przyłączy: śrubowe, sprężynowe, zestyki do obwodów drukowanych i wiele innych.
• Jedna z najmniejszych serii styczników dostępnych na rynku.
• Niewielki wymiar pozwala na zastosowanie w każdej aplikacji.
