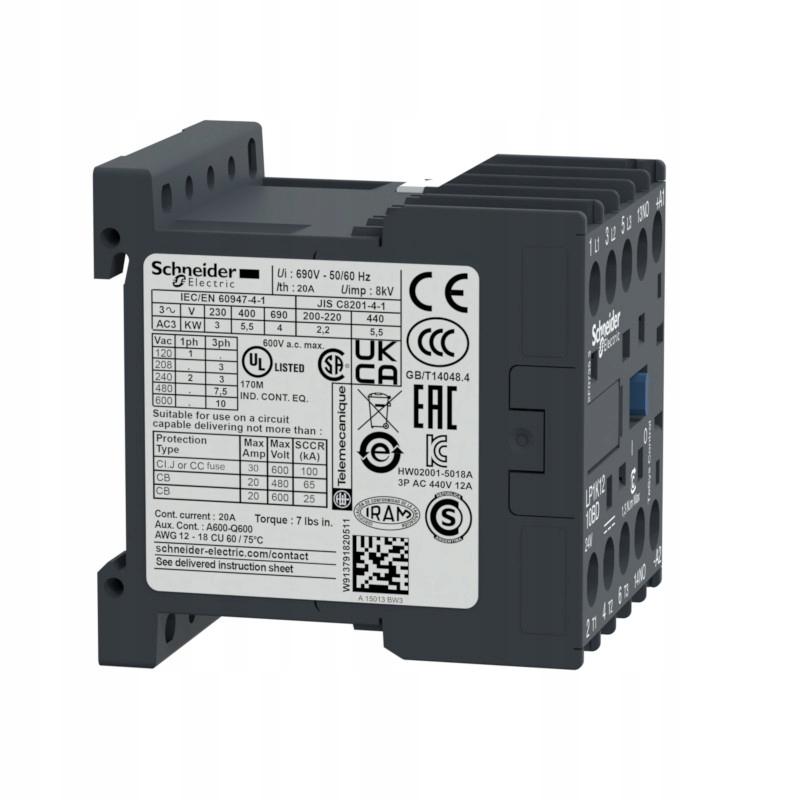

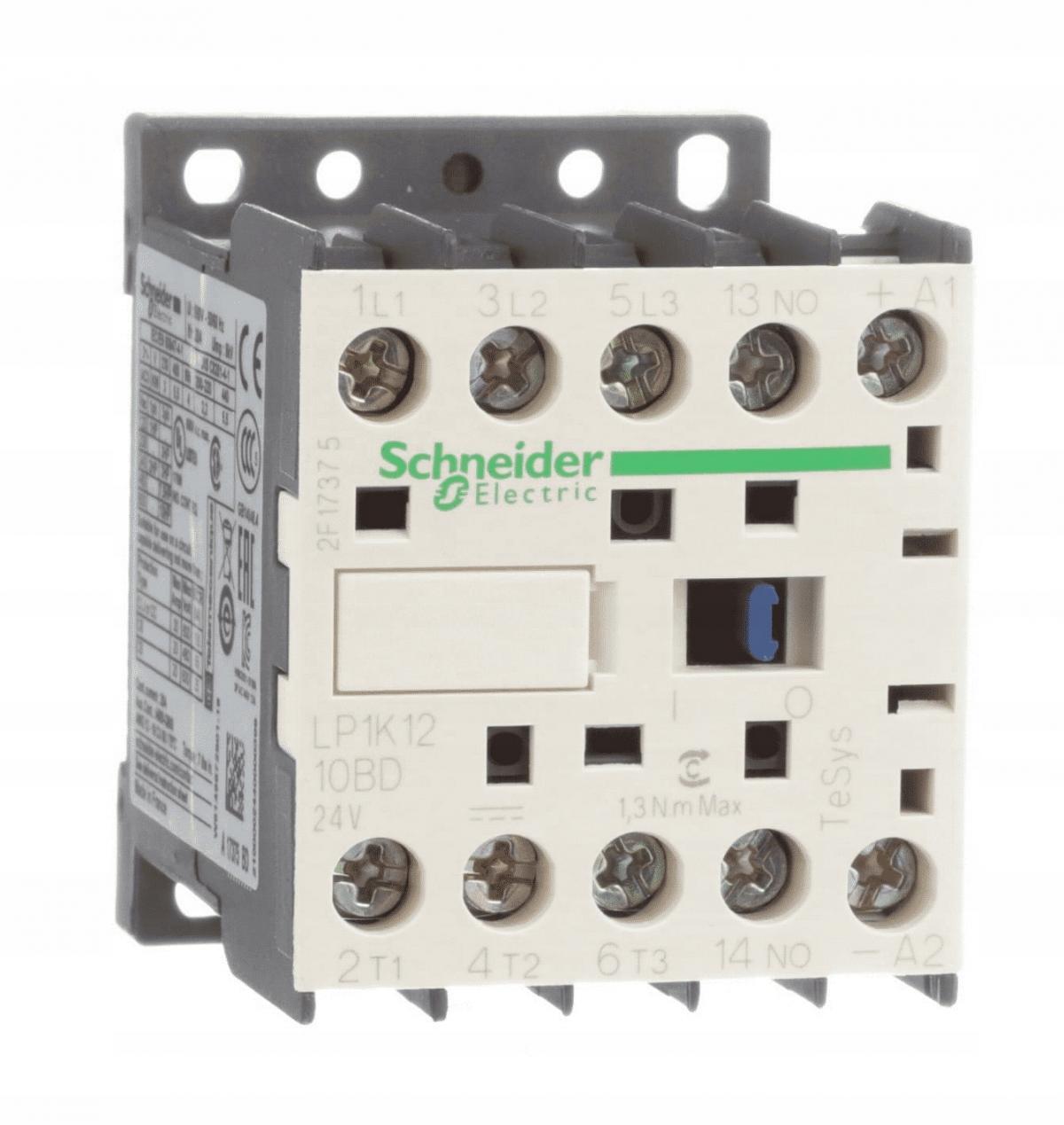

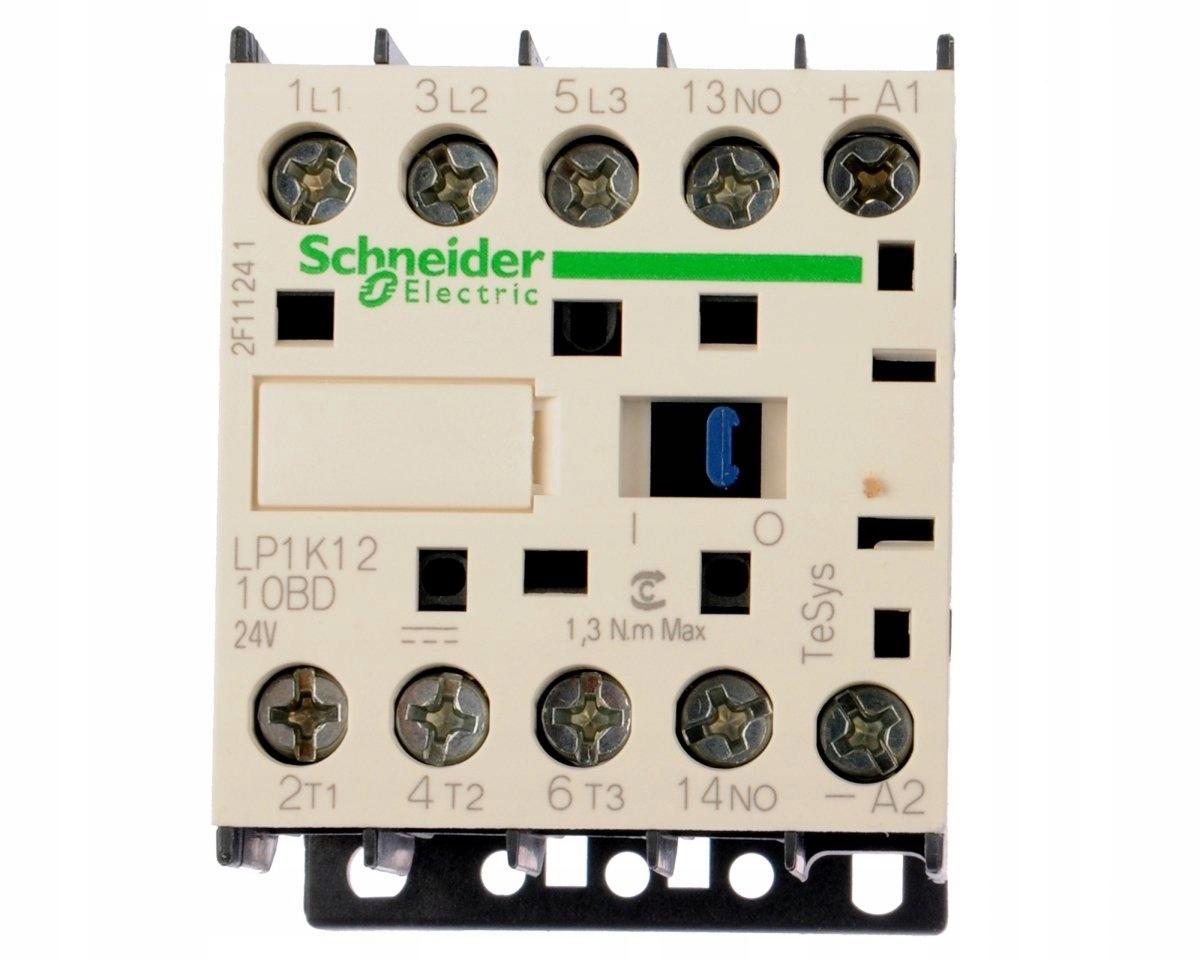

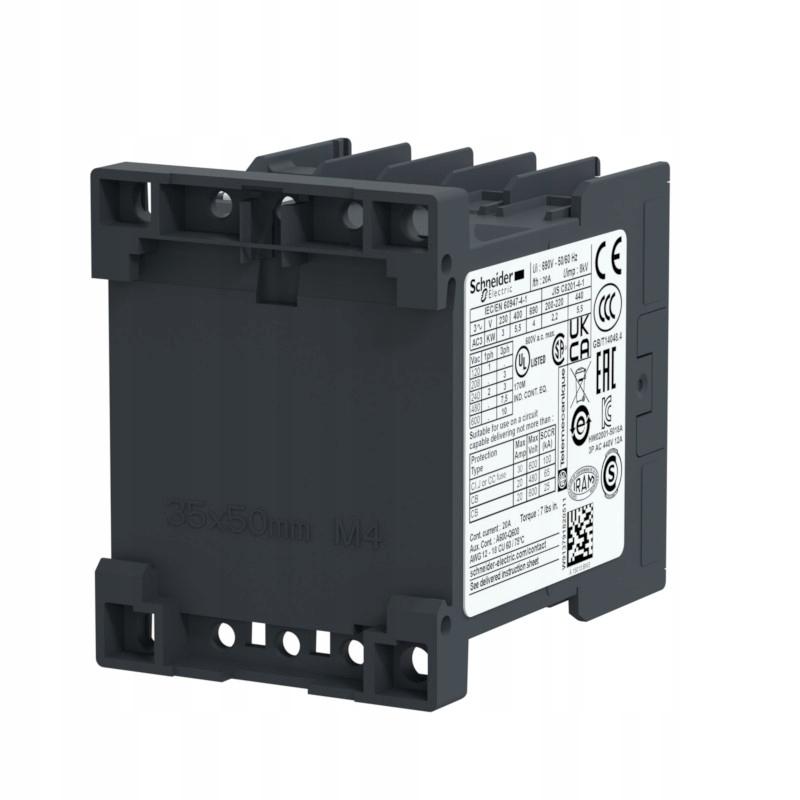

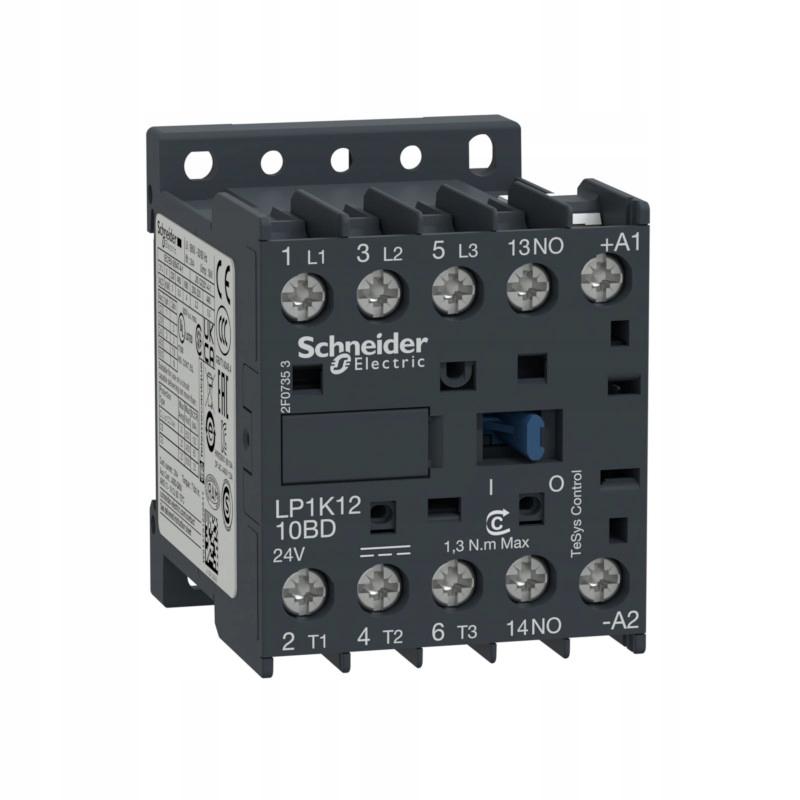

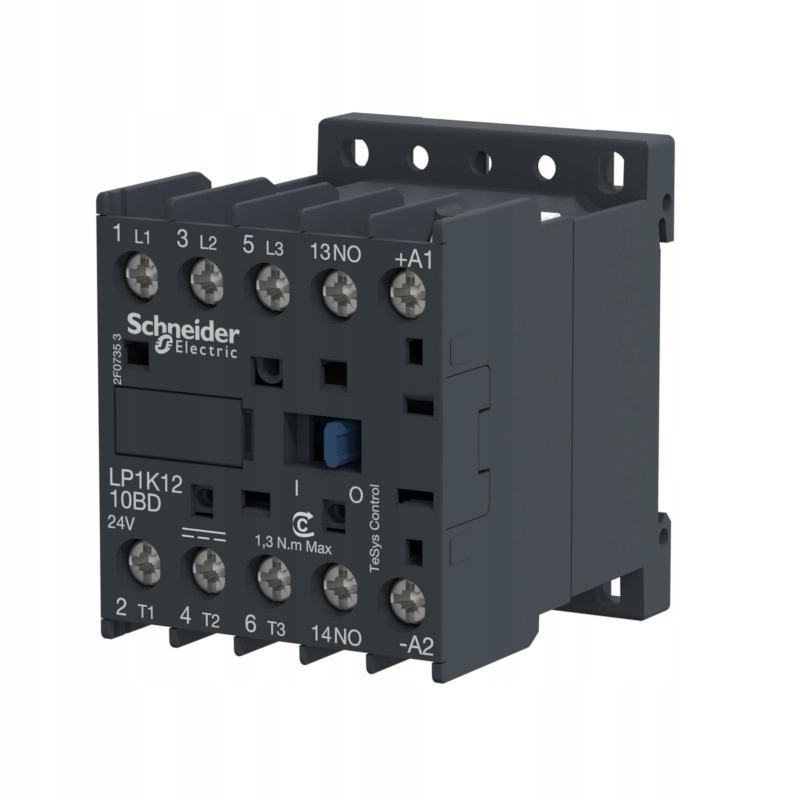

Schneider Electric Stycznik mocy TeSys K 12A 3P 1NO cewka 24VDC zaciski skrzynkowe LP1K1210BD

Parametry podstawowe:

• Znamionowy prąd łączeniowy AC-3 do 440V: 12A
• Napięcie sterownia cewki: 24V DC• Liczba biegunów: 3
• Kategoria użytkowania zgodnie z IEC 60947-4-1: AC-3
• Znamionowy prąd wyłączalny: 110 A w 440 V zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 80 A w 500 V zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 70 A w 660...690 V zgodnie z IEC 60947
• Znamionowy prąd łączeniowy [Ie]: 12 A 50 °C) w <= 440 V AC-3 dla Obwód zasilający
• Znamionowy prąd łączeniowy [Ie]: 10 A 60 °C) w <= 440 V AC-3 dla Obwód zasilający
• Znamionowy prąd łączeniowy [Ie]: 20 A 50 °C) w <= 690 V AC-1 dla Obwód zasilający
• Znamionowy prąd łączeniowy [Ie]: 16 A 60 °C) w <= 690 V AC-1 dla Obwód zasilający
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 20 A w <50 °C dla Obwód zasilający
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <50 °C dla obwód sygnalizacyjny
• Znamionowe napięcie udarowe wytrzymywane [Uimp] : 8 kv
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V zgodnie z UL 508
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 690 V zgodnie z IEC 60947-4-1
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-5-1
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V zgodnie z UL 508
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V zgodnie z CSA C22.2 Nr 14
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 Nr 14

Miniaturowe styczniki mocy TeSys K wykorzystuje się do sterowania silnikami w zakresie od 6 do 16A.

Dostępne są w szerokim zakresie napięć sterujących, zarówno AC, jak i DC. Styczniki mocy TeSys K charakteryzują się miniaturowymi gabarytami, przez co pozwalają na oszczędność miejsca w obudowie. Mimo swych niewielkich rozmiarów posiadają parametry jak topowe oferty dostępne na rynku.

Styczniki dostępne są na prądy znamionowe od 6 do 16A (AC-3), a układy wyposażone we wbudowany styki 1NC, można wykorzystać w układach bezpieczeństwa.

• Zastosowanie: obciążenie rezystancyjne
• Zastosowanie: sterowanie silnikiem
• Zakres napięcia sterującego: eksploatacyjny: 0.8...1.15 Uc 50 °C)
• Zakres napięcia sterującego: zniknięcie, odcięcie: 0.1...0.75 Uc 50 °C)
• Wysokość: 58 mm
• Typ produktu lub komponentu: stycznik
• Trwałość mechaniczna: 10 Mcykli
• Szerokość: 45 mm
• Średnia impedancja: 3 mom - Ith 20 A 50 Hz dla Obwód zasilający
• Skrócona nazwa urządzenia: LP1K
• Rodzaj styków pomocniczych:  typ bezzwłoczny 1 NO
• Rezystancja izolacji: > 10 M? dla obwód sygnalizacyjny
• Podstawa montażowa: płyta
• Podstawa montażowa: szyna
• Pobór mocy przyciąganie w W: 3-3 W 20 °C)
• Pobór mocy przy podtrzymaniu w W: 3-3 W w 20 °C
• Parametry bezpiecznika dobezpieczającego: 25 A gg w <= 440 V dla Obwód zasilający
• Parametry bezpiecznika dobezpieczającego: 25 A am dla Obwód zasilający
• Parametry bezpiecznika dobezpieczającego: 10 A gg dla obwód sygnalizacyjny zgodnie z IEC 60947
• Parametry bezpiecznika dobezpieczającego: 10 A gg dla obwód sygnalizacyjny zgodnie z VDE 0660
• Opis biegunów: 3P
• Ognioodporność: V1 zgodnie z UL 94
• Ognioodporność: wymóg 2 zgodnie z NF F 16-101
• Ognioodporność: wymóg 2 zgodnie z NF F 16-102
• Moment dokręcania: 1.3 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2
• Moment dokręcania: 1.3 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm
• Moment dokręcania: 1.3 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2
• Minimalny prąd łączeniowy: 5 ma dla obwód sygnalizacyjny
• Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• Maximum operating rate: 3600 cykl/h
• Masa produktu: 0.225 kg
• Konfiguracja styku pomocniczego: 1 NO
• Kombinacja styków: 3 NO
• Kod zgodności: LP1K
• Kategoria użytkowania: AC-3
• Kategoria użytkowania: AC-1
• Kategoria użytkowania: AC-4
• Kategoria przepięciowa: III
• Irms znamionowy prąd załączany: 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947
• Irms znamionowy prąd załączany: 144 A prąd przemienny (AC) dla Obwód zasilający zgodnie z NF C 63-110
• Irms znamionowy prąd załączany: 144 A prąd przemienny (AC) dla Obwód zasilający zgodnie z IEC 60947
• Głębokość: 57 mm
• Gama produktów: tesys K
• Gama produktów: tesys
• Dopuszczalna temperatura otaczającego powietrza wokół urządzenia: -40-70 °C przy Uc
• Czas pracy: 30...40 ms ładowanie cewki i zamknięcie NO
• Czas pracy: 10 ms rozładowanie cewki i otwarcie NO
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: 690 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: obwód sygnalizacyjny: 690 V prąd przemienny (AC) 50/60 Hz

Wyłączniki silnikowe GV2, z rodziny TeSys, zapewniają izolację, możliwość ręcznego sterowania silnikiem oraz ochronę przed zwarciem i przeciążeniem. Wszystko to zamyka się w szerokości 45 mm.

Wyłącznik silnikowy z zabezpieczeniem magnetycznym lub termomagnetycznym można szybko i łatwo zintegrować z innymi urządzeniami. Bogata oferta akcesoriów dodatkowych zwiększa funkcjonalność urządzenia.
