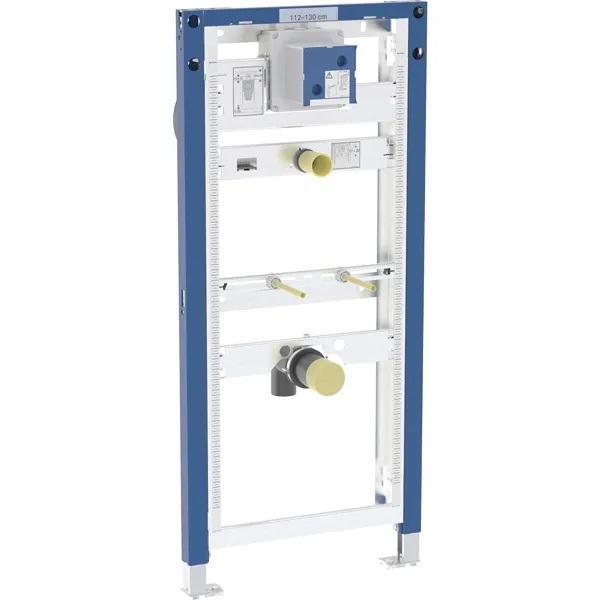

Geberit Duofix stelaż podtynkowy do pisuaru 111.616.00.2

EAN: 4064746030802

• Wysokość: 130 cm
• Rodzaj: do pisuaru
• Zabudowa: lekka (do płyt karton-gips.)

Zastosowanie

- do metalowych i drewnianych ścianek konstrukcyjnych

- do ścianek systemowych Geberit Duofix

- do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia

- do montażu w ściankach działowych na wysokość pomieszczenia

- do wysokości warstw podłogi 0–25 cm

- do montażu systemów spłukiwania pisuarów Geberit

- do montażu pisuarów

Dane techniczne

- ciśnienie 100–800 kPa

- maks. ciśnienie próbne wody 1600 kPa

- maks. ciśnienie próbne powietrza / gazu obojętnego 300 kPa

- maks. temperatura wody 30 °C

- przepływ przy 1 bar bez ogranicznika przepływu 0,3 l/s

- przepływ przy 1 bar z ogranicznikiem przepływu 0,18 l/s

Charakterystyka

- seria 2025

- statyczna rama samonośna, zabezpieczona przed korozją powłoką malowaną proszkowo

- z wysuwaną blachą do bocznego mocowania nad elementem na profilach metalowych lub drewnianych bądź na elementach konstrukcyjnych Geberit Duofix

- alternatywna pozycja mocowania wspornika dystansowego

- obrotowe stopy, odpowiednie do montażu w profilach U UW 50 i UW 75

- stopy można zamontować w szynie systemowej Geberit Duofix bez użycia narzędzi, bez dodatkowych komponentów

- ocynkowane nogi montażowe, zabezpieczone przed korozją, antypoślizgowe

- możliwość dopasowania wysokości elementu do pisuaru, 112–130 cm

- uniwersalna skrzynka montażowa do zaworów spłukujących Geberit do pisuaru

- kostka zaciskowa do przyłącza elektrycznego umieszczona w uniwersalnej skrzynce montażowej

- przyłącze wody z prawej strony na uniwersalnej skrzynce montażowej

- przyłącze wody typu MasterFix i MeplaFix

- kolanko przyłączeniowe montowane bez użycia narzędzi

- zawór odcinający z dławikiem, wstępnie zamontowany

- wstępnie zamontowana rura do przepłukania instalacji

- obudowa ochronna otworu rewizyjnego 10,5 x 10,5 cm z możliwością skrócenia bez użycia narzędzi

- elastyczny wężyk spłukujący

- wężyk spłukujący umieszczony w prowadnicy zapobiegającej stagnacji wody

- mocowanie dopływu ø 32 mm o regulowanej wysokości

- mocowanie kolana odpływowego o regulowanej wysokości i izolowane akustycznie

- mocowania pisuarów M8, o regulowanej szerokości i wysokości

- trawersy z oznaczonym środkiem, o regulowanym położeniu bez użycia narzędzi

- możliwość dostosowania do pisuarów z głowicą tryskaczową przy pomocy akcesoriów

- kolanko przyłączeniowe R 1/2

- obudowa ochronna otworu rewizyjnego, z zaślepką

- króciec dopływowy ø 32 mm do pisuaru, z uszczelką do pisuaru

- kolano odpływowe z PE-HD, ø 63 / 50 mm

- uszczelka ø 57 / 50 mm

- syfon pisuarowy ø 50 mm, z uszczelką do pisuaru

- materiały mocujące i ochronne

Dla pisuarów z głowicą tryskaczową niezbędny jest dodatkowo trawers dopływu Geberit (nr art. 242.042.00.1) sprzedawany osobno.

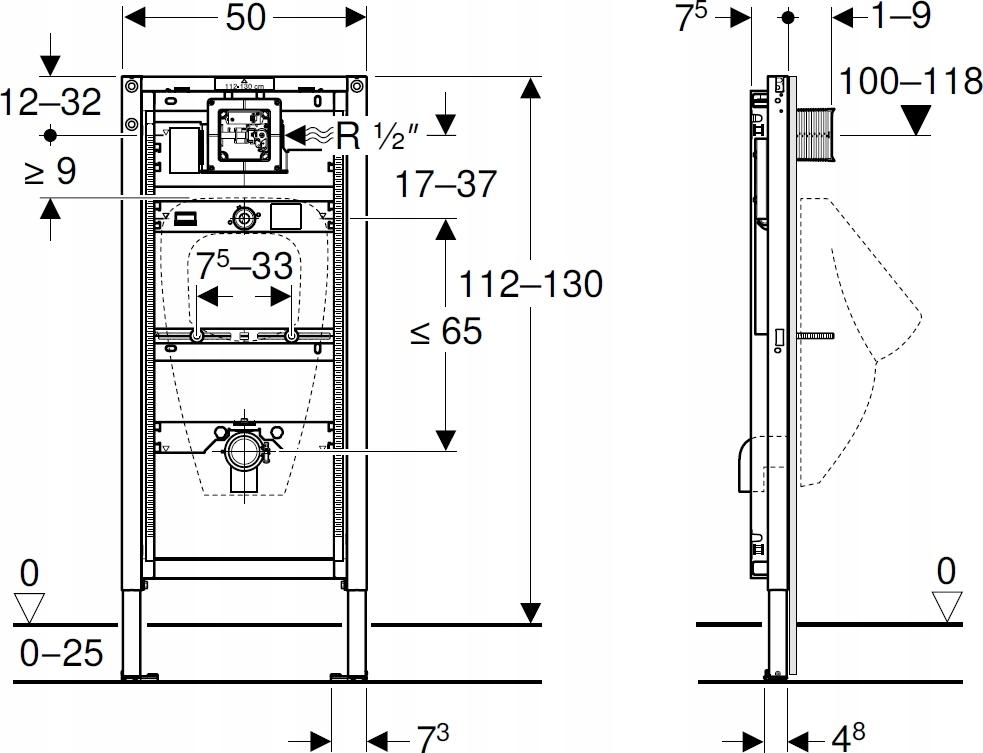

⚙️Rysunek techniczny
