Rodzina 9 Series

Wyłączniki nadprądowe K60 to seria aparatów do 63A. Wyłączniki nadprądowe z serii K60 przeznaczone są do instalowania głównie w budownictwie mieszkaniowym oraz małych obiektach komercyjnych. Każdy wyłącznik nadprądowy z serii K60 zapewnia zabezpieczenie zwarciowe obwodu oraz zabezpieczenie przeciążeniowe obwodu. Wyłączniki nadprądowe K60 to łatwy montaż w rozdzielnicy. Wszystkie aparaty z serii K60 są wzajemnie dopasowane kształtem, wyglądem oraz standardem połączenia.

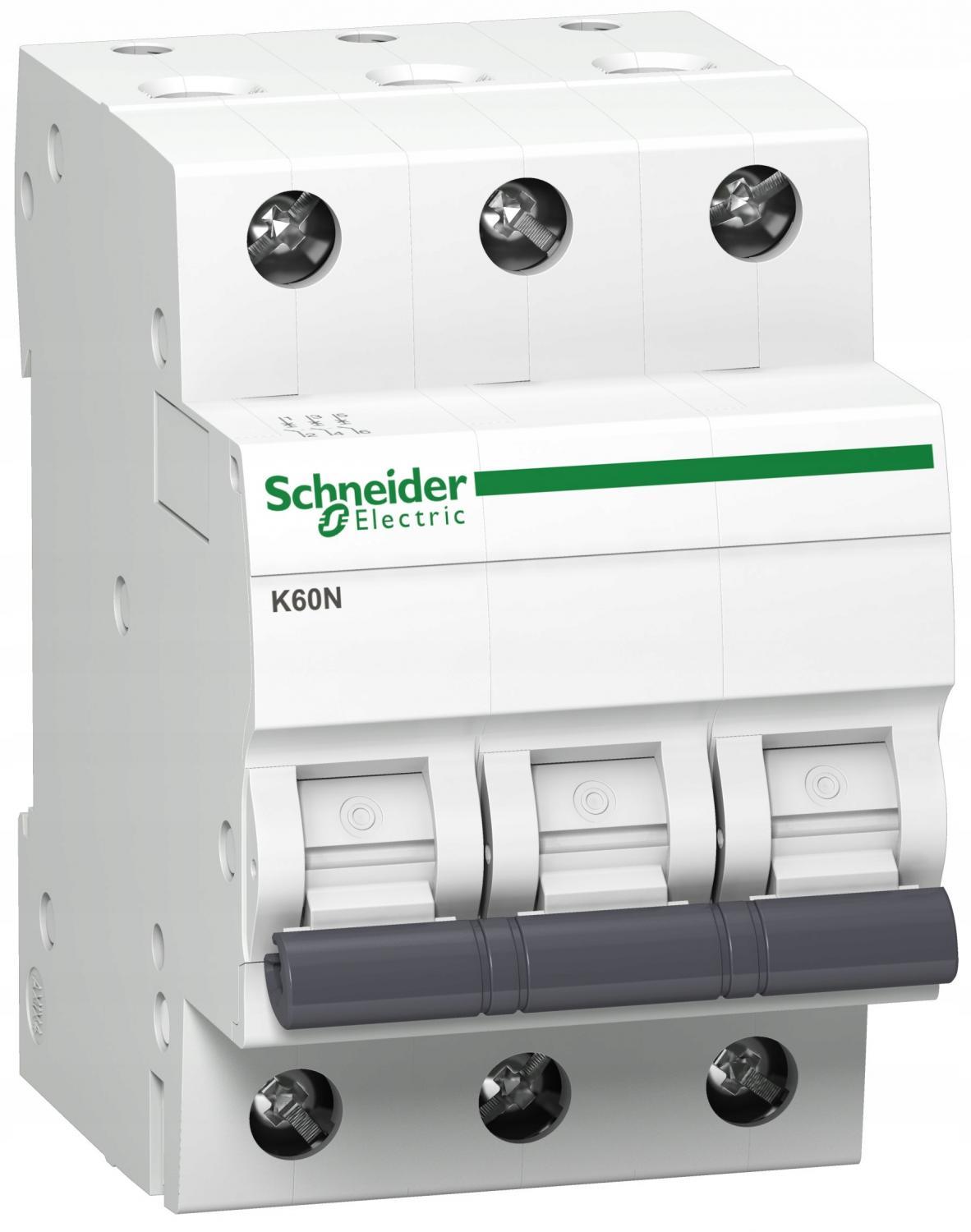

Wyłącznik nadprądowy 3P B 63A 6kA AC K60N A9K01363

SCHNEIDER ELECTRIC POLSKA SP. Z O.O.

Schneider Electric K60N-B63-3 ,o numerze A9K01363. Wyłącznik nadprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego. Podwójne zaciski od dołu (szyna + przewód). Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.

Funkcje

Seria wyłączników nadprądowych K60 zapewnia zwarciowe oraz przeciążeniowe zabezpieczenie obwodu.W serii wyłączników nadprądowych K60 znajdziemy aparaty 1 oraz 3 biegunowe o charakterystykach B i C. Wyłączniki nadprądowe o charakterystyce B służą do ochrony gniazd ogólnego przeznaczenia, obwodów oświetleniowych oraz grzewczych. Wyłączniki nadprądowe o charakterystyce C przeznaczone są do ochrony napędów silnikowych, obwodów oświetleniowych oraz sterowniczych. Wyłączniki nadprądowe K60 to aparaty o wytrzymałości zwarciowej 6kA. Zakres prądów dla wyłączników nadprądowych K60 to od 2 do 63A. Dużą zaletą wyłączników nadprądowych K60 to możliwość ich oszynowania od dołu szyną grzebieniową. Każdy wyłącznik nadprądowy K60 charakteryzuje się dużą trwałością elektryczną oraz mechaniczną. Aparaty z serii K60 są wzajemnie dopasowane pod względem kształtu, wyglądu i standardu połączenia. Jakość wyłączników nadprądowych K60 jest potwierdzona testami Schneider Electric.

Korzyści

Wyłączniki nadprądowe K60 to aparaty o wysokiej trwałości elektrycznej oraz mechanicznej. Każdy wyłącznik nadprądowy K60 zapewnia szybkie zamykanie styków niezależnie od szybkości przestawiania dźwigni napędowej. Dzięki temu, że wyłączniki nadprądowe K60 wyposażone są w zaciski ząbkowane uniemożliwiające wysuwanie przewodów, możliwe jest osiągnięcie zwiększonej siły docisku. Zaletą wyłączników nadprądowych jest możliwość ich oszynowania od dołu szyną grzebieniową oraz połączenia przewodami od góry i od dołu. Wyłączniki nadprądowe (dla których często stosowana jest potoczna nazwa bezpieczniki nadprądowe) z serii K60 wyróżniają się doskonałym dopasowaniem pod względem wyglądu, standardu połączenia i kształtu. Cechą bezpieczników nadprądowych (inaczej nazywane przez konsumentów jako wyłączniki nadprądowe K60) jest wysoka jakość potwierdzona badaniami przeprowadzonymi przez Schneider Electric.

Zastosowania

Wyłączniki nadprądowe z serii K60 przeznaczone są do instalowania głównie w budownictwie mieszkaniowym oraz małych obiektach komercyjnych. Montaż tych wyłączników nadprądowych w rozdzielnicy jest szybki i łatwy, dzięki temu, że wszystkie aparaty z serii K60 są wzajemnie dopasowane kształtem, wyglądem oraz standardem połączenia. Jakość wyłączników nadprądowych K60 jest potwierdzona testami Schneider Electric. Każdy wyłącznik nadprądowy z serii K60 charakteryzuje się dużą trwałością elektryczną oraz mechaniczną. Konsumenci często pytają o „bezpieczniki” lub „bezpieczniki nadprądowe” mając zwykle na myśli wyłączniki nadprądowe stosowane do ochrony obwodów gniazd ogólnego przeznaczenia, obwodów oświetleniowych czy np. instalacji fotowoltaicznych czy pomp ciepła.

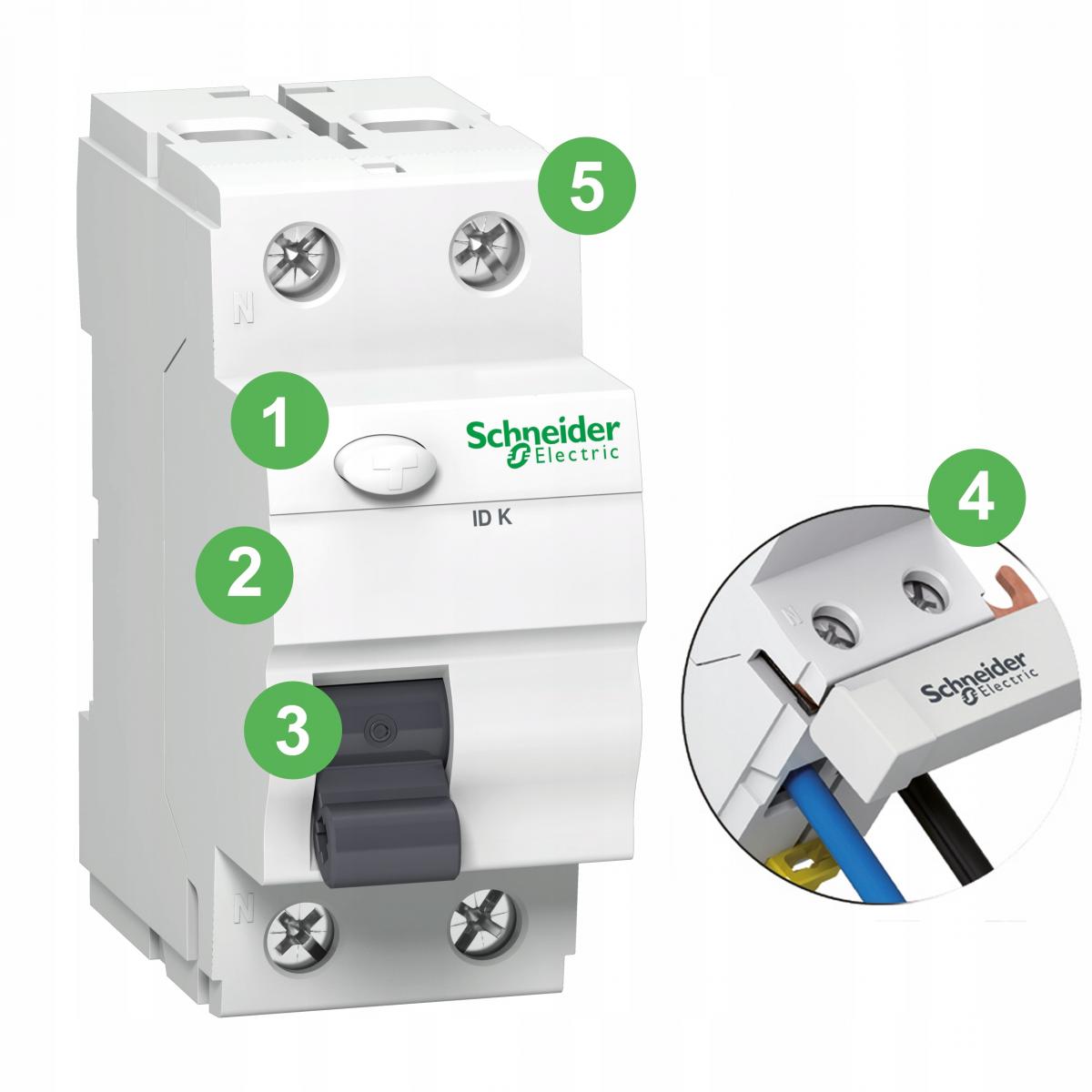

Budowa:

1. Przycisk testowania
2. Duże pole na oznacznik obwodu
3. Wyzwolenie na skutek zakłócenia sygnalizuje położenie dźwigni manewrowej
4. Połączenia: od dołu szyną grzebieniową widełkową bądź od dołu lub góry przewodami
5. Izolowane zaciski

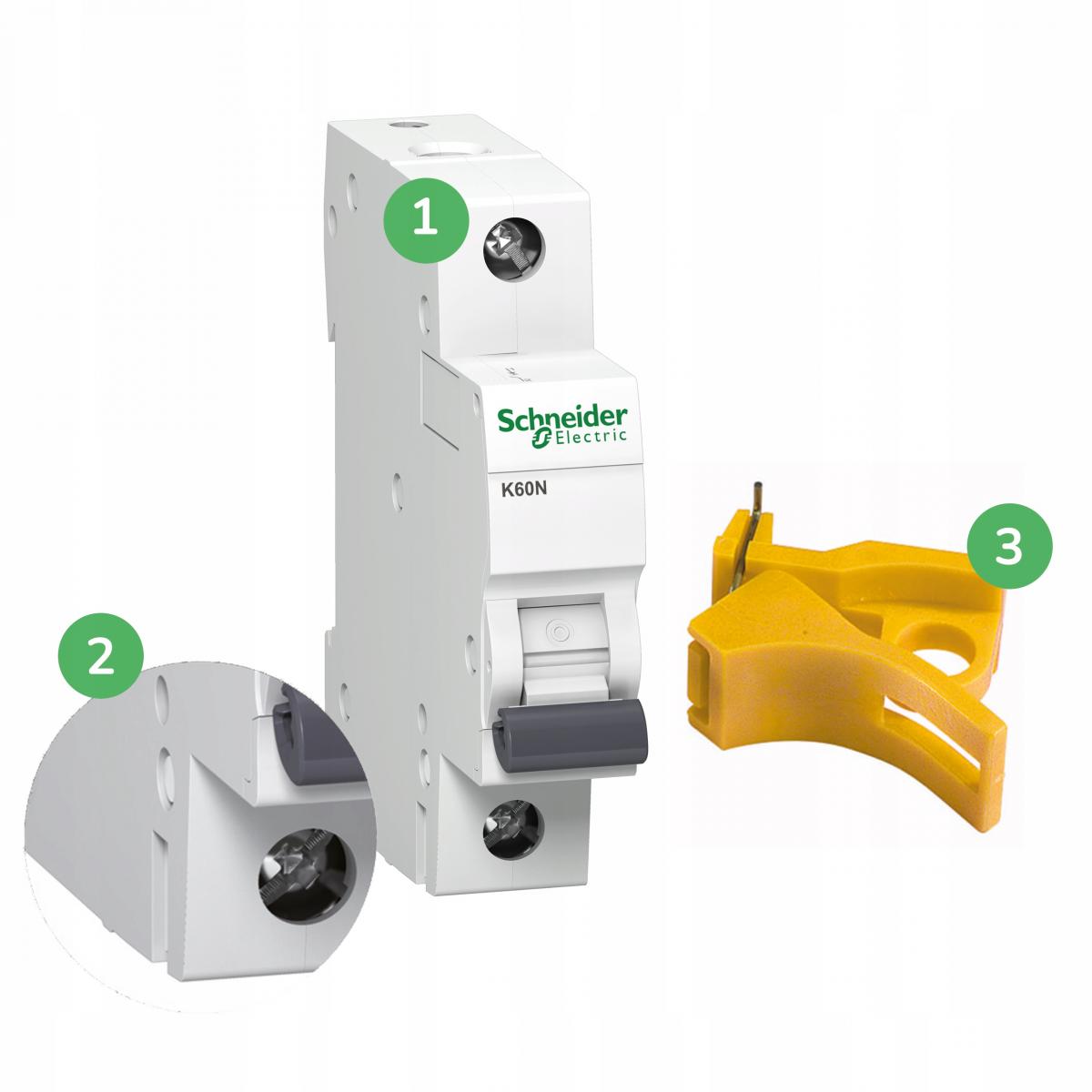

1 . Zaciski ząbkowane uniemożliwiają wysuwanie przewodów - zwiększona siła docisku

2 . Połączenia

• Od dołu szyną grzebieniową widełkową
• Od dołu lub góry przewodami

3. Urządzenie do blokady kłódką

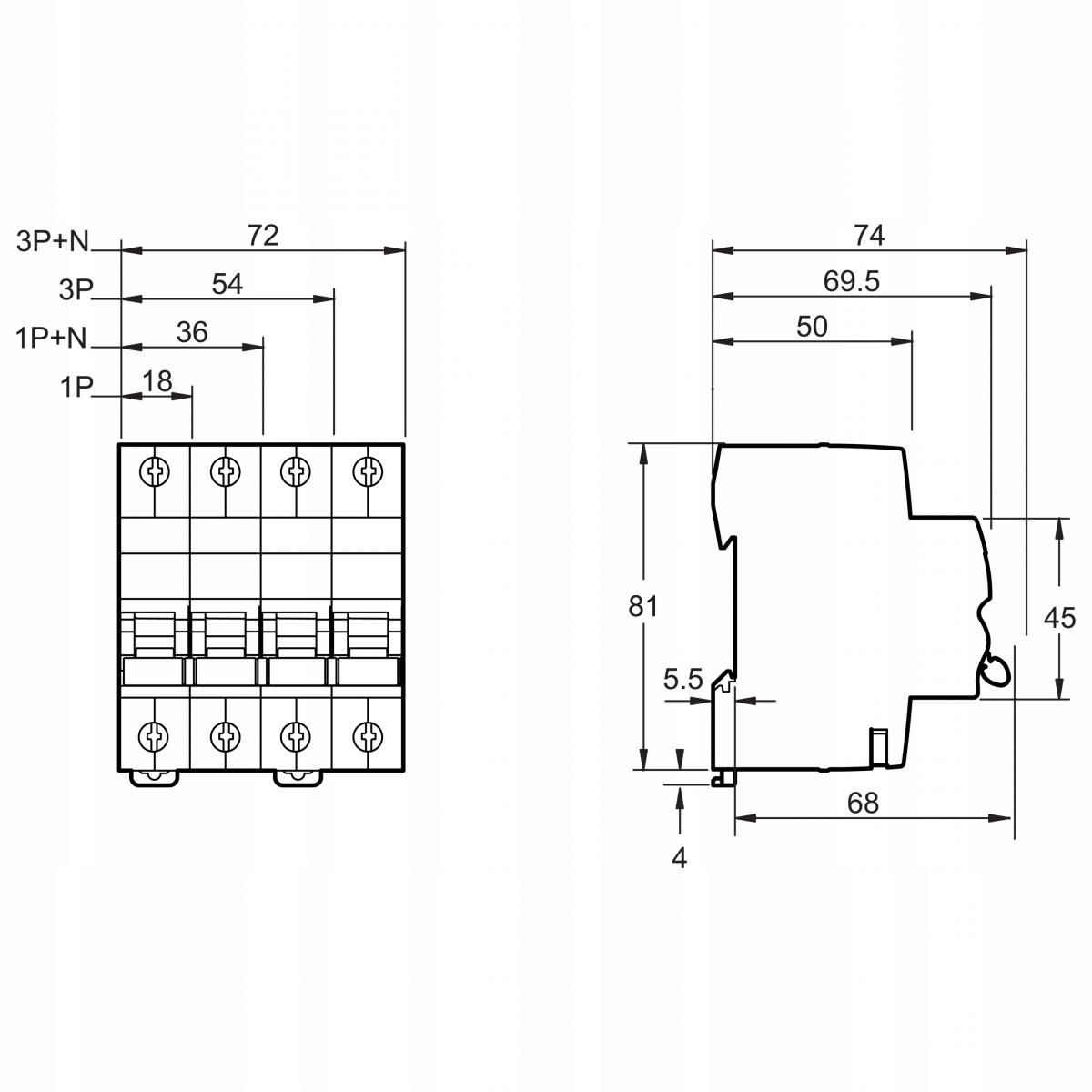

Wymiary wyłączników nadprądowych

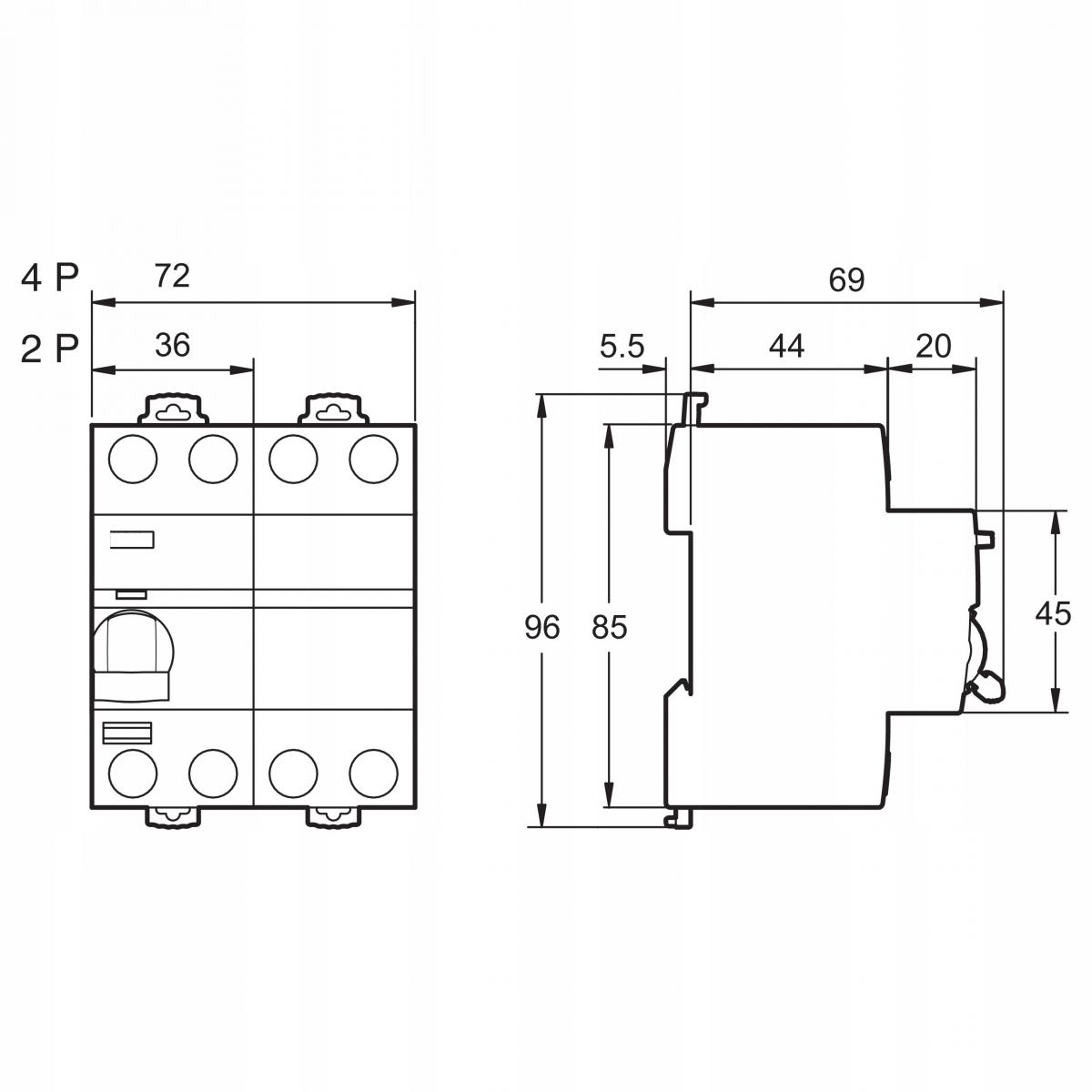

Wymiary wyłączników różnicowoprądowych

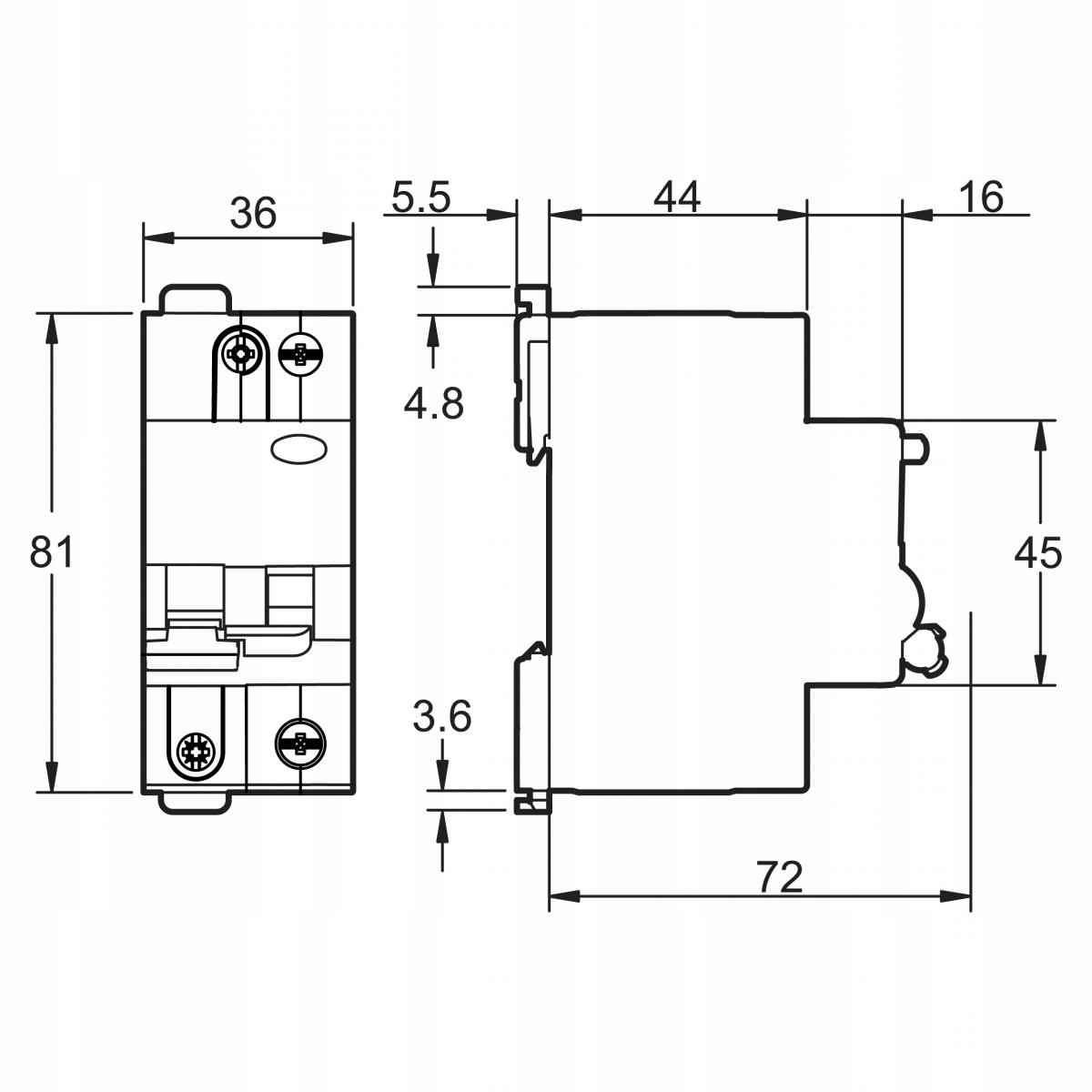

Wymiary wyłączników różnicowonadprądowych (tzw kombinowanych)
