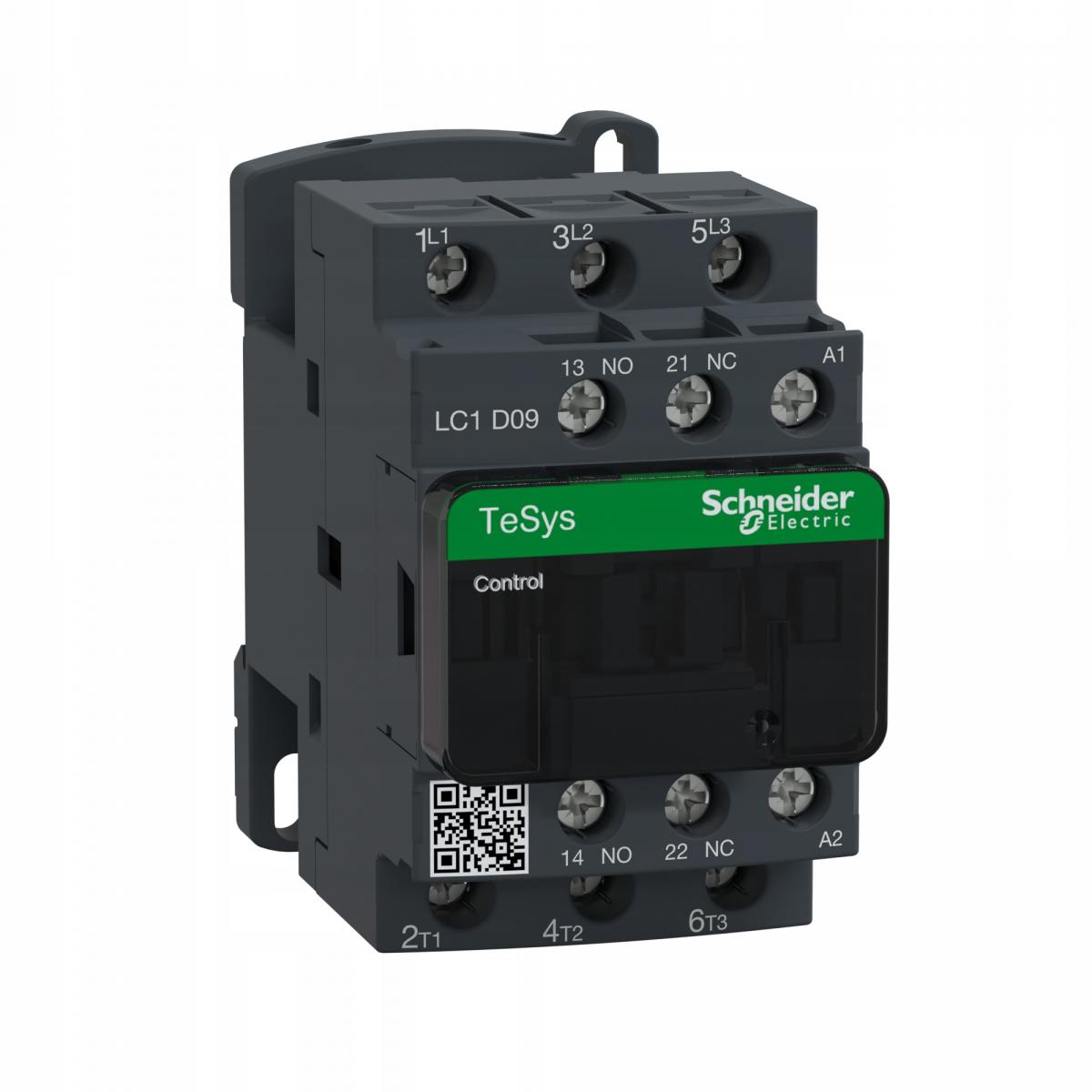

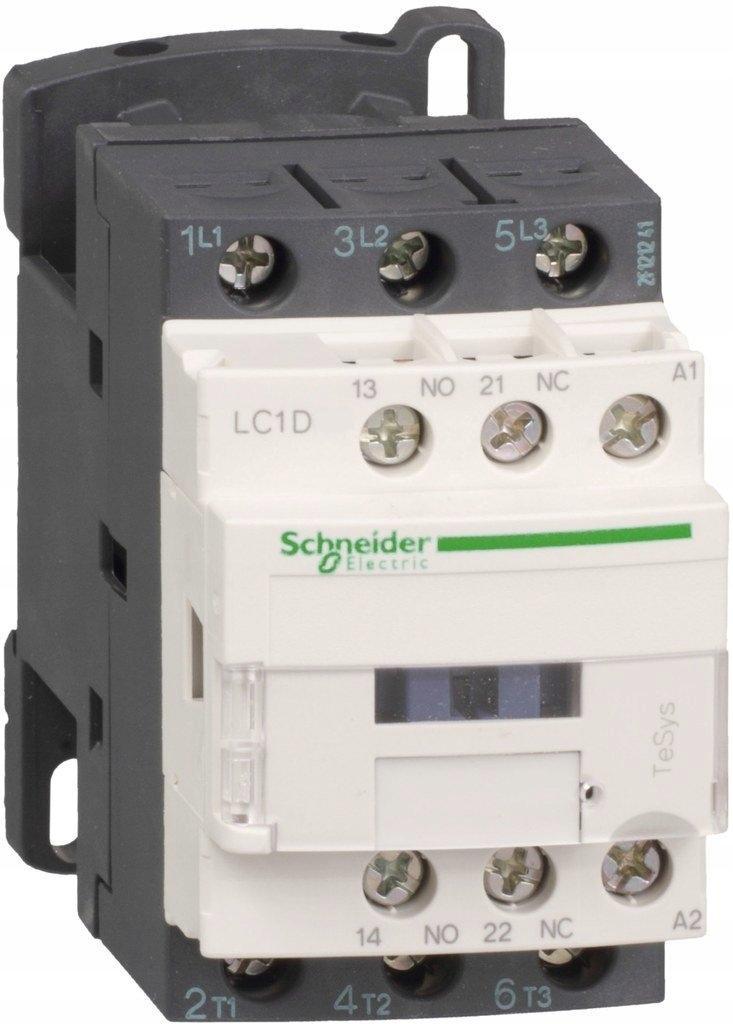

Schneider Electric, Stycznik mocy TeSys I=12A [AC-3] cewka 230V AC 50Hz styk pom 1NO 1NC zaciski skrzynkowe, LC1D12P5

Parametry podstawowe:

• Gama produktu: TeSys
• Nazwa produktu: TeSys D
• Typ produktu lub komponentu: Stycznik
• Skrócona nazwa urządzenia: LC1D
• Zastosowanie urządzenia: sterowanie silnikiem, obciążenie rezystancyjne
• Kategoria użytkowania: AC-1, AC-3, AC-4
• Opis biegunów: 3P
• Kombinacja styków: 3 NO
• Napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50 Hz
• Znamionowe napięcie łączeniowe [Ue]: obwód zasilający: <= 690 V AC 50 Hz, obwód zasilający: <= 300 V prąd stały (DC)
• Znamionowy prąd łączeniowy [Ie]: 25A (przy 60 °C) w <= 440V AC-1 dla obwodu zasilającego, 12A (przy <60 °C) w <= 440V AC-3 dla obwodu zasilającego
• Moc silnika w kW: 3 kW przy 220-230 V AC 50 Hz (AC-3), 5,5 kW przy 380-400 V prąd przemienny (AC) 50 Hz (AC-3), 5,5 kW przy 415-440 V prąd przemienny (AC) 50 Hz (AC-3), 7.5 kW przy 500 V AC 50 Hz (AC-3), 7,5 kW przy 660-690 V prąd przemienny (AC) 50 Hz (AC-3), 3,7 kW przy 400 V prąd przemienny (AC) 50 Hz (AC-4)

Parametry uzupełniające:

• Rodzaj napięcia sterującego: AC w 50 Hz
• Napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50 Hz
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
• Kategoria przepięciowa: III
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 25 A przy <60 °C dla Obwód zasilający, 10 A przy <60 °C dla obwód sygnalizacyjny
• Znamionowy prąd załączany [Irms]: 250 A at 440 V for power circuit conforming to IEC 60947, 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
• Znamionowy prąd wyłączalny: 250 A at 440 V for power circuit conforming to IEC 60947
• Znamionowy prąd krótkotrwały wytrzymywany [Icw]: 30 A 40 °C - 10 min for power circuit, 61 A 40 °C - 1 min for power circuit, 105 A 40 °C - 10 s for power circuit, 210 A 40 °C - 1 s for power circuit, 100 A - 1 s for signalling circuit, 120 A - 500 ms dla obwód sygnalizacyjny, 140 A - 100 ms dla obwód sygnalizacyjny
• Paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 40 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający, 25 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
• Średnia impedancja: 2.5 mOhm - Ith 25 A 50 Hz for power circuit
• Znamionowe napięcie izolacji [Ui]: obwód zasilający: 690 V zgodnie z IEC 60947-4-1, obwód zasilający: 600 V CSA certyfikowany, obwód zasilający: 600 V UL certyfikowany, obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1, obwód sygnalizacyjny: 600 V CSA certyfikowany, obwód sygnalizacyjny: 600 V UL certyfikowany
• Trwałość elektryczna: 2 Mcykli 12 A AC-3 przy Ue <= 440 V, 0,8 Mcykli 25 A AC-1 przy Ue <= 440 V
• Trwałość mechaniczna: 15 Mcykli
• Strata mocy na biegun: 0,36 W AC-3, 1.56 W AC-1
• Front cover: z
• Podstawa montażowa: Szyna, płyta
• Przyłącza - zaciski: Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end, Power circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end, Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable end, Power circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end, Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end, Power circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end, Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end, Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end, Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1…4 mm²elastyczny z końcówką kablową, Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end, Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1…4 mm²stały bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1…4 mm²stały bez końcówki kablowej
• Moment dokręcania: Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm, Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, Obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2
• Czas pracy: 12-22 ms closing, 4-19 ms opening
• Maksymalna prędkość robocza: 3600 cykl/h w <60 °C
• Technologia cewki: Bez wbudowanego modułu ogranicznika przepięć
• Zakres napięcia sterującego: 0,3-0,6 Uc - 40-70 °C zniknięcie, odcięcie prąd przemienny (AC) 50 Hz, 0.8-1.1 Uc (-40-60 °C): operational AC 50 Hz, 1-1.1 Uc 60-70 °C eksploatacyjny prąd przemienny (AC) 50 Hz
• Pobór mocy przyciąganie w VA: 70 VA 50 Hz cos phi 0.75 (at 20 °C)
• Pobór mocy przy podtrzymaniu w VA: 7 VA 50 Hz cos phi 0.3 (at 20 °C)
• Rozpraszanie ciepła: 2-3 W at 50 Hz
• Rodzaj styków pomocniczych: typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1, typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Częstotliwość obwodu sygnalizacyjnego: 25-400 Hz
• Minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• Czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO, 1,5 ms podczas załączenia pomiędzy stykiem NZ a NO
• Rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny

Środowisko pracy:

• Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
• Działanie ochronne: TH zgodnie z IEC 60068-2-30
• Stopień zabrudzenia: 3
• Temperatura otoczenia dla pracy: -40…60 °C, 60…70 °C ze zmniejszeniem
• Temperatura otoczenia dla przechowywania: -60…80 °C
• Wysokość pracy (w metrach nad poziomem morza): 0-3000 m
• Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1
• Ognioodporność: V1 conforming to UL 94
• Odporność mechaniczna: wibracje stycznik otwarty: 2 Gn, 5-300 Hz, wibracje stycznik zamknięty: 4 Gn, 5-300 Hz, wstrząsy stycznik otwarty: 10 Gn for 11 ms, wstrząsy stycznik zamknięty: 15 Gn for 11 ms

Wymiary:

• Wysokość: 77 mm
• Szerokość: 45 mm
• Głębokość: 86 mm
• Masa produktu: 0,325 kg

Styczniki mocy TeSys D

Styczniki mocy TeSys D charakteryzują się najwyższymi na rynku parametrami technicznymi i wbudowanymi dwoma stykami pomocniczymi 1NO+1NC. Styczniki dostępne są na prądy znamionowe od 9 do 150A (AC-3). Dzięki zastosowaniu w standardzie styków lustrzanych, mogą być używane w obwodach bezpieczeństwa. W ofercie znajdują się aparaty na napięcie DC, z niskim poborem mocy, które można podłączyć bezpośrednio pod wyjście tranzystorowe sterownika PLC.

Funkcje Styczników TeSys D:

• Prąd znamionowy od 9 do 150 A, w kategorii AC-3
• Wytrymałość mechaniczna do 30 mln cykli
• Rózne warianty przyłączy: śrubowe, sprężynowe, zestyki do obwodów drukowanych i wiele innych
• Do 3600 łączeń na godzinę
• Wbudowane dwa styki pomocnicze 1NO+1NC, gdzie 1NC to styk lustrzany, zgodny z IEC 60947-4-1 i można go stosować w układach bezpieczeństwa.

Korzyści ze stosowania styczników TeSys D:

• Pozwalają na stowanie w układach bezpieczeństwa, dzięki mechanicznemu połączeniu torów głównych i styków pomocniczych, które są stykami lustrzanymi zgodnymi z IEC 60947-4-1 oraz 60947-5-1
• Możliwość identyfikacji obwodów bezpieczeństwa poprzez zastoswanie czerwonych nakładek lub styków pomocniczych czołowych
• Multistandard: IEC, UL, CCC, EAC oraz wiele certyfikatów morskich.
• Możłiwość bepośredniego podłaczenia stycznika do PLC

Zastosowania:

• Przemysł, infrastruktura, budownictwo...
• Styczniki zostały zbudowane do pełnej integracji z systemami sterowania PLC, IO, stąd dostępne cewki do bezpośredniego wysterowania o poborze 100 lub 500mA
• Elementy systemu mogą być wykorzystane do zbudowania dowolnej aplikacji
