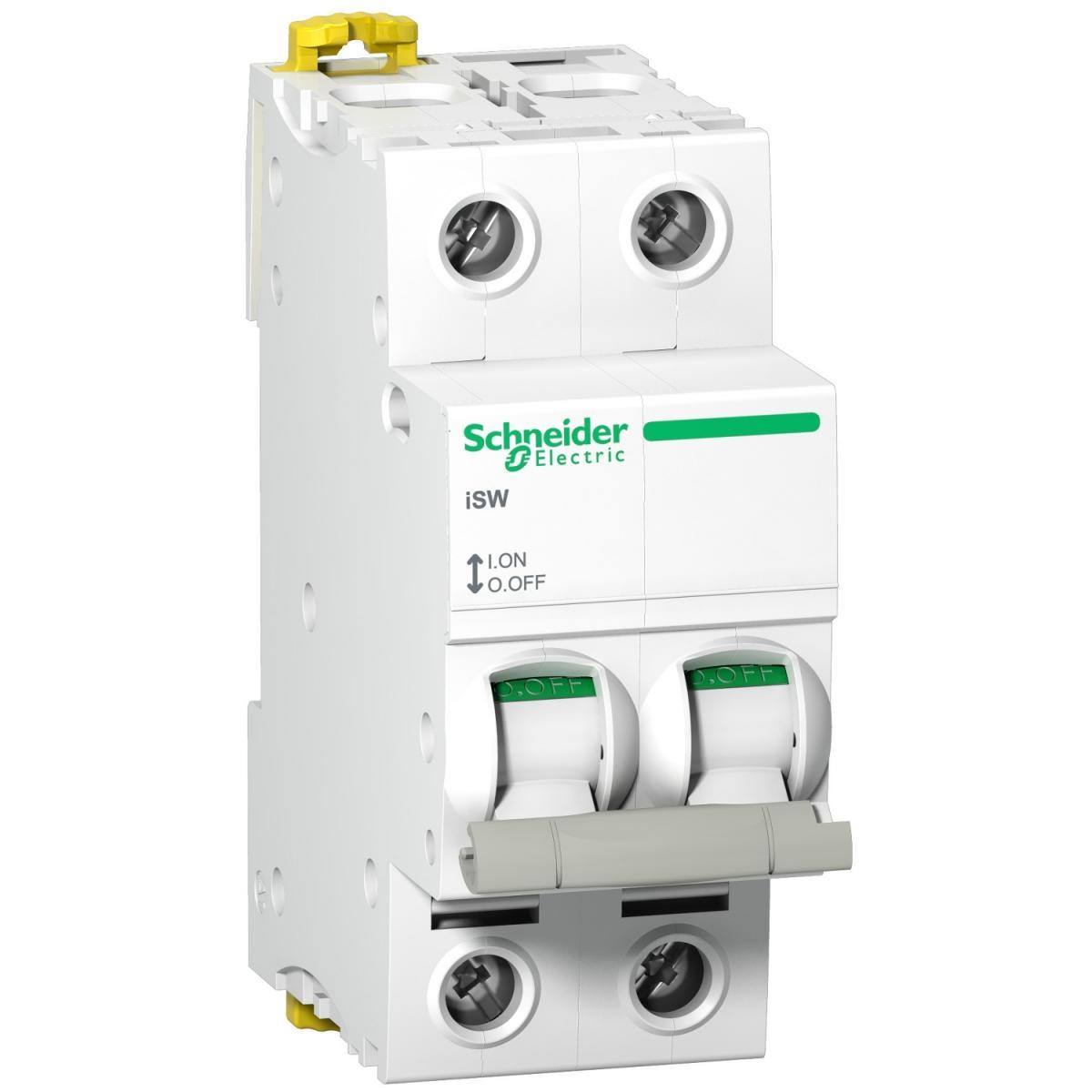

Schneider Electric, Rozłącznik izolacyjny Acti9 iSW-40-2 40A 2-biegunowy, A9S65240

Parametry podstawowe:

• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 iSW
• Typ produktu lub komponentu: Rozłącznik
• Skrócona nazwa urządzenia: ISW
• Zastosowanie urządzenia: izolacja, sterowanie
• Opis biegunów: 2P
• Kategoria użytkowania: AC-22A
• Funkcja izolacyjna: tak

Parametry uzupełniające:

• Znamionowy prąd łączeniowy [Ie]: 40 A w 415 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie łączeniowe [Ue]: 415 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd załączalny zwarciowy [Icm]: 4.2 kA switch-disconnector alone
• Znamionowy prąd krótkotrwały wytrzymywany [Icw]: 1260 A
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV
• Typ sterowania: dźwignia
• Sygnalizacja lokalna: wskaźnik zał/wył
• Wskazanie położenia styku: tak
• Sposób montażu: stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: góra lub dół: tak
• Szerokość w modułach 9 mm: 4
• Kolor: biały
• Trwałość mechaniczna: 20000 cykli
• Trwałość elektryczna: 15000 cykli
• Przyłącza - zaciski: zaciski typu tunelowego (góra lub dół) - <= 1 x 50 mm² - sztywny, zaciski typu tunelowego (góra lub dół) - <= 1 x 35 mm² - elastyczny, zaciski typu tunelowego (góra lub dół) - <= 1 x 35 mm² - elastyczny z tulejką
• Długość izolacji zdejmowanej z kabla: 9 mm
• Moment dokręcania: 3,5 N.m

Środowisko pracy:

• Normy: IEC 60947-3, EN 60947-3
• Stopień ochrony IP: IP20
• Stopień zanieczyszczenia: 3
• Tropikalizacja: 2
• Wilgotność względna: 95 % przy 55 °C
• temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -40…85 °C

Wymiary:

• Wysokość: 85 mm
• Szerokość: 36 mm
• Głębokość: 73 mm

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Akcesoria do aparatury modułowej

System Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
