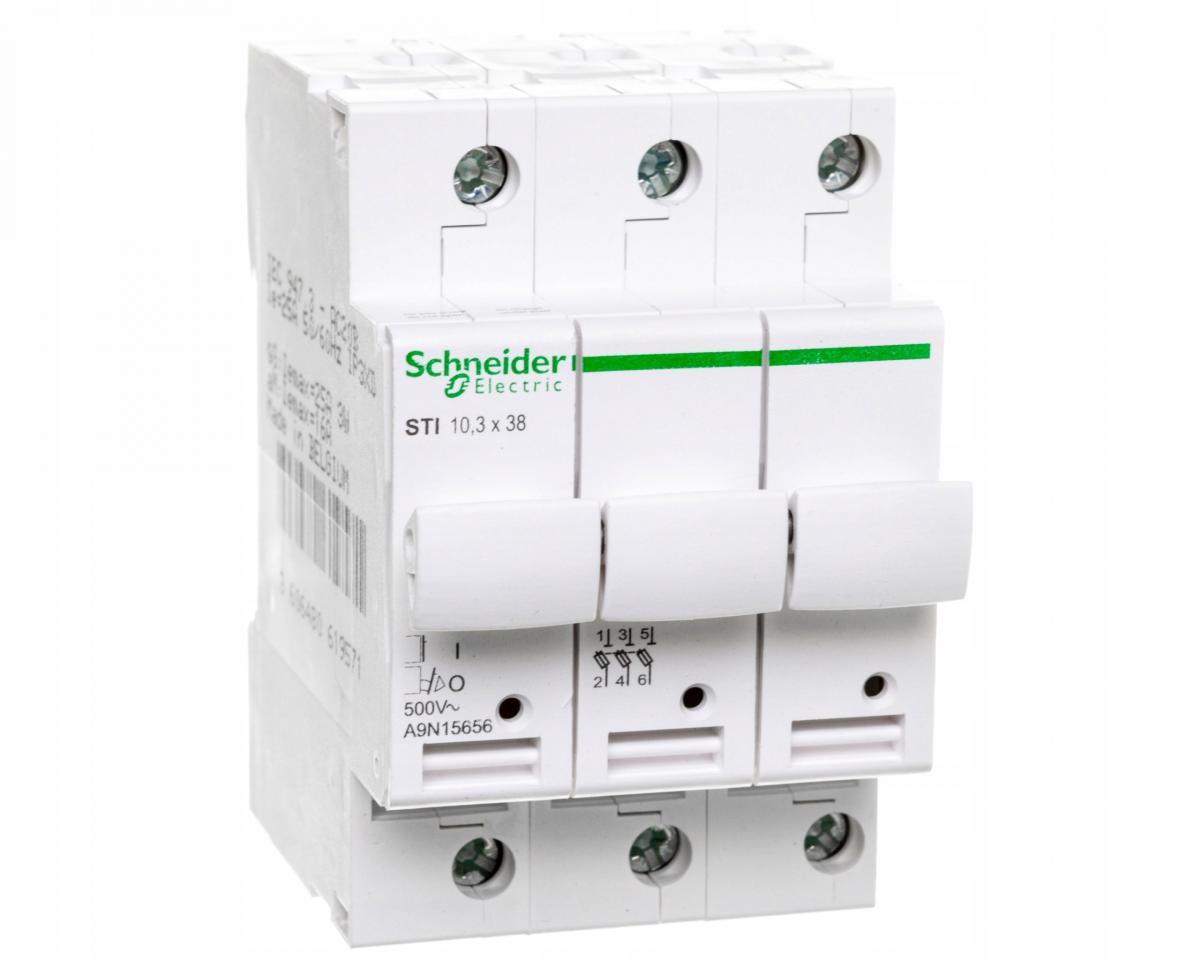

Schneider Electric Podstawa bezpiecznikowa Acti9 STI-10,3x38-3 3-biegunowa, A9N15656

Parametry podstawowe

• Gama produktów: STI
• Opis biegunów: 3P
• Typ produktu lub komponentu : rozłącznik bezpiecznikowy
• Nazwa produktu: Acti 9 STI
• skrócona nazwa urządzenia: STI
• gama produktów: Acti 9

Parametry uzupełniające

• charakterystyka bezpiecznika: aM
• typ bezpiecznika: 10.3 x 38 mm
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy: 2 A
• [In] prąd znamionowy: 4 A
• [In] prąd znamionowy: 6 A
• [In] prąd znamionowy: 10 A
• [In] prąd znamionowy: 16 A
• [In] prąd znamionowy: 20 A
• [In] prąd znamionowy: 25 A
• [Ue] znamionowe napięcie łączeniowe: 500 V prąd przemienny (AC)
• wysokość: 81 mm
• sposób montażu: zatrzaskowy
• podstawa montażowa: szyna DIN
• szerokość w modułach 9 mm: 6
• Kod zgodności: STI
• kolor: biały
• Szerokość: 54 mm
• głębokość: 75 mm
• Moment dokręcania: 22 N.m
• przyłącza  zaciski: zaciski śrubowe1 kabel (kable) 0.7510 mm² sztywny
• przyłącza  zaciski: zaciski śrubowe1 kabel (kable) 0.56 mm² elastyczny
• przyłącza  zaciski: zaciski śrubowe2 kabel (kable) 0.754 mm² sztywny
• przyłącza  zaciski: zaciski śrubowe2 kabel (kable) 0.56 mm² elastyczny
• długość odizolowanego odcinka: 12 mm

Środowisko pracy

• stopień zanieczyszczenia: 3
• Temperatura otoczenia dla przechowywania: 4080 °C
• Normy: IEC EN 609473
• Normy: IEC 602691/2
• stopień ochrony IP: IP20

Podstawy bezpiecznikowe Acti9 SBI / STI

Odłącznikowe podstawy bezpiecznikowe są stosowane jako zabezpieczenia instalacji i odbiorników przed przeciążeniami i zwarciami. Nie są przeznaczone do stosowania jako rozłącznik, realizują jednak funkcję izolacyjną umożliwiając bezpieczne przeprowadzanie konserwacji i remontów. Do stosowania z wkładkami bezpiecznikowymi cylindrycznymi w rozmiarach od 8,5x31,5 do 22x58.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
