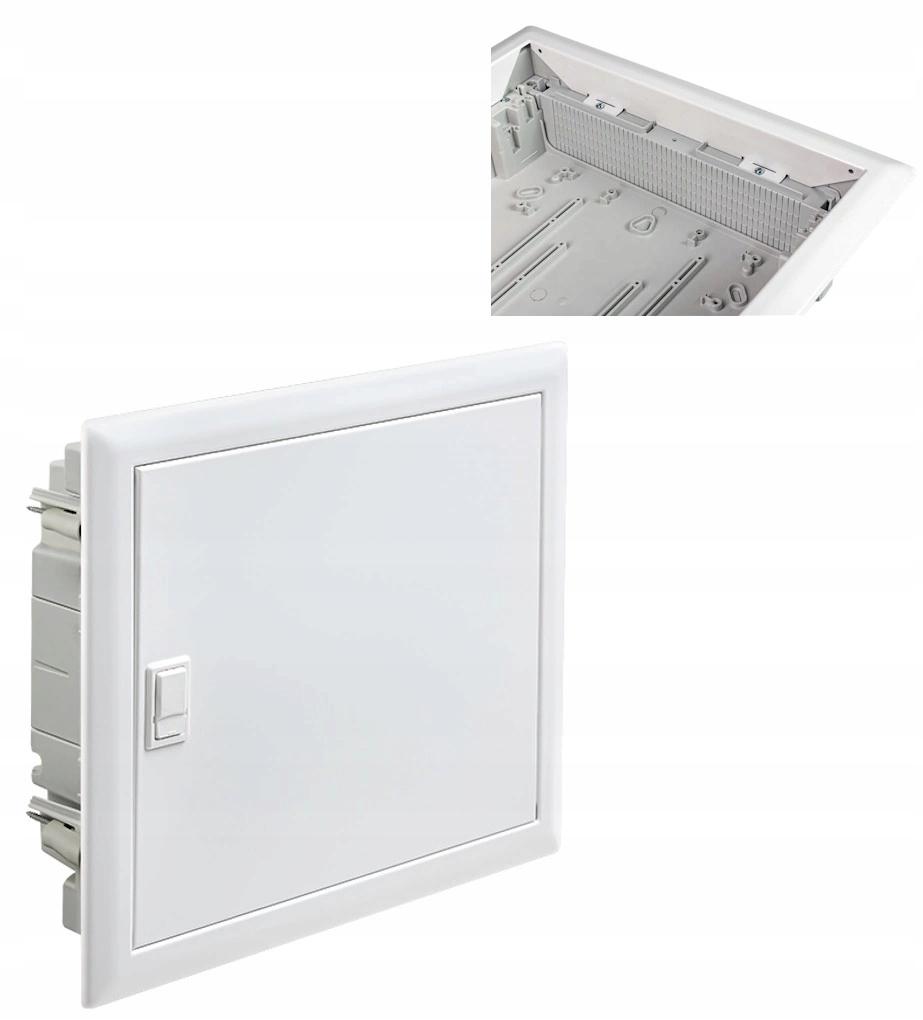

Rozdzielnica Podtynkowa z Drzwiami Metalowymi RPDM 1x14, N+PE, IP40, 1000 VAC, 1500 VDC

Elektro-Plast Opatówek 69.014

• Ilość Modułów: 14
• Ilość Rzędów: 1

✔️ Rozdzielnice Podtynkowe IP40 z serii IDEA Line z drzwiami metalowymi w całości spełniają wszystkie standardy techniczne i jakościowe oferowane instalatorowi, maksymalną wszechstronność i łatwość montażu.

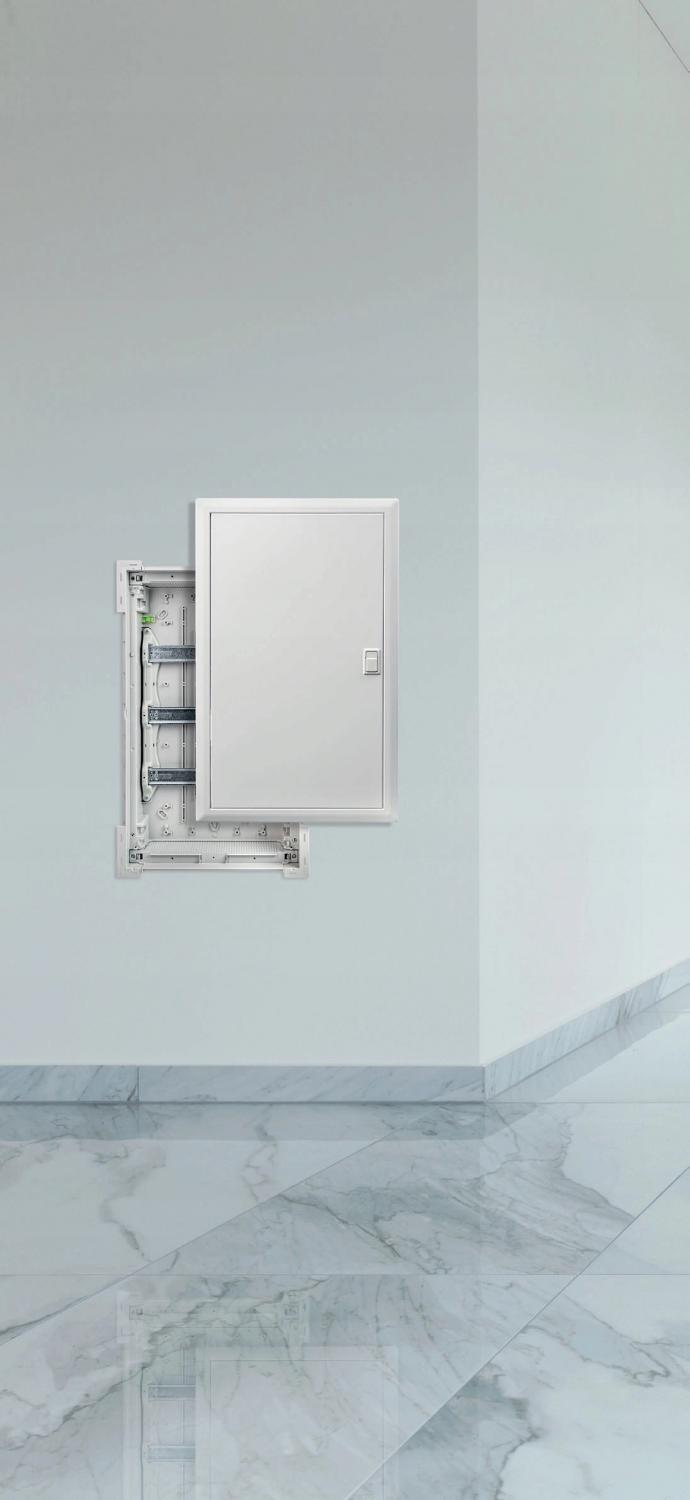

✔️ Zostały specjalnie zaprojektowane do instalacji w sektorze usługowym i mieszkaniowym.

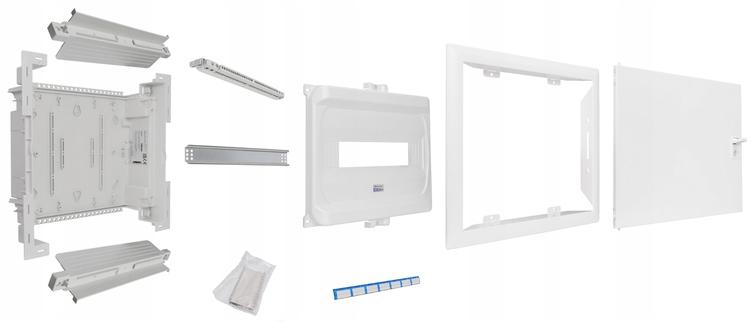

Zestaw zawiera:

• 1 szt. Rozdzielnica Podtynkowa z Drzwiami Metalowymi RPDM 1x14 1000V AC 1500 V DC

Ramka:

• Wykonana z blachy stalowej walcowanej na zimno. Biały RAL 9003 w połysku.
• Fazowana, lekko zakrzywione profile z zaokrąglonymi narożnikami zapewniają większą sztywność.
• Ramka i podstawa są połączone czterema wkrętami samogwintującymi.
• Wysoce funkcjonalna konstrukcja, zapewniająca szybki i dokładny montaż.

Maskownica:

• Wykonana w kolorze białym RAL 9003 PS, z matowym wykończeniem.
• Rzędy po 14 modułów, 10 otwartych i kolejne 2+2 przetłoczone.
• Możliwość zaplombowania maskownicy i puszki w czterech narożnikach.
• Maskownica jest mocowana za pomocą zatrzasków i dwóch samogwintujących śrub, dostarczone w torbie z akcesoriami w celu zapewnienia zgodności ze standardami bezpieczeństwa.

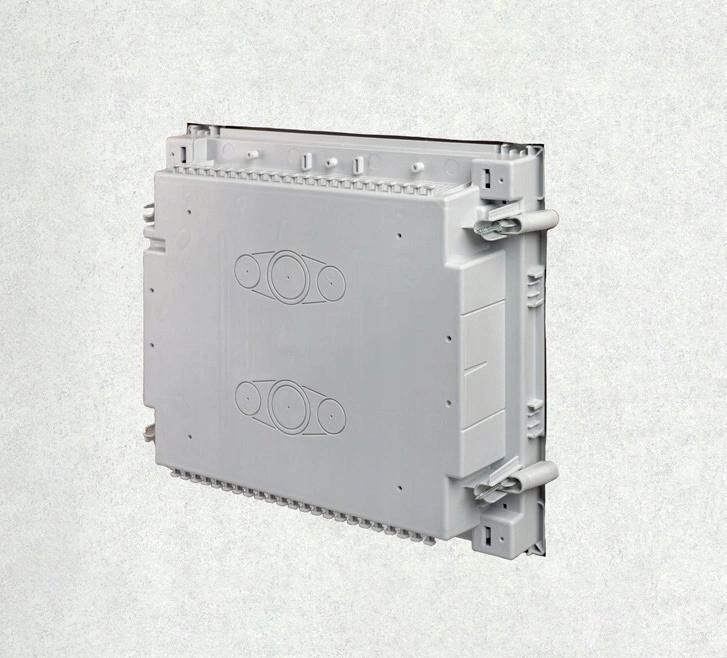

Puszka i Wejście na przewody:

• Ścianki górna i dolna mocowane do podłoża na zatrzaski z możliwością mocowania przy pomocy wkrętów. Są one wstępnie przetłoczone co 5 mm w pionie i co 10 mm w poziomie, umożliwiając instalatorowi docięcie wejścia zgodnie z wymaganiami.
• W górnej części podstawy znajduje się rząd punktów mocowania w kształcie litery T dla mocowania kabli do obudowy za pomocą opasek kablowych.
• Wstępnie zaznaczone punkty po bokach pomagają wykonać punkty wejścia co 62,5 mm przy pomocy wiertła.
• Wstępnie wytłoczone punkty wejścia na spodzie puszki do rur M25, M32 i M40; podwójne szczeliny umożliwiają montaż wkrętów samogwintujących o średnicy 3,6 mm, oferując większą uniwersalność w konfiguracji wnętrza obudowy.
• Ramka i podstawa łączone są za pomocą plastikowych śrub z gwintem, ze wszystkimi podstawami odwracalnymi

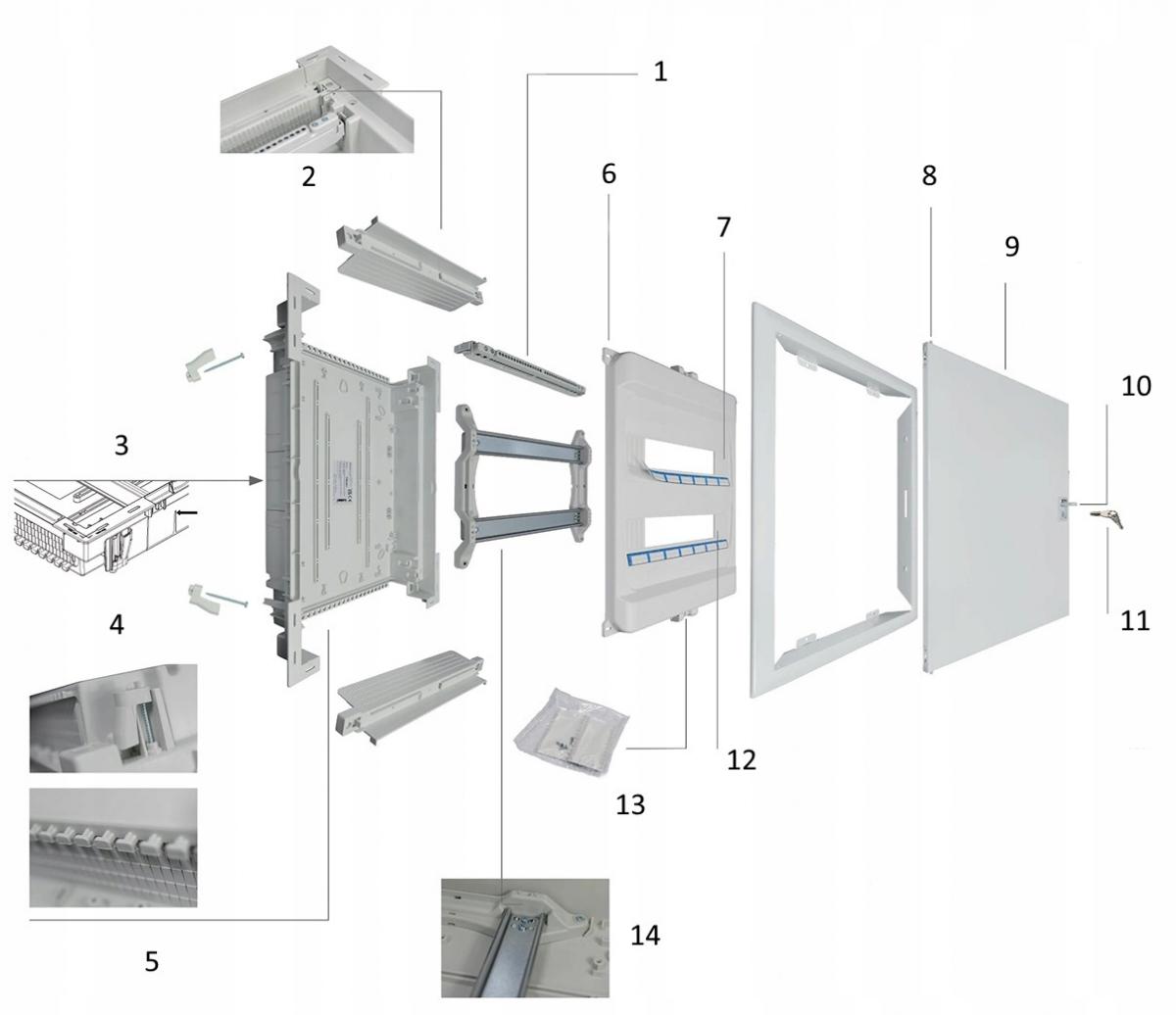

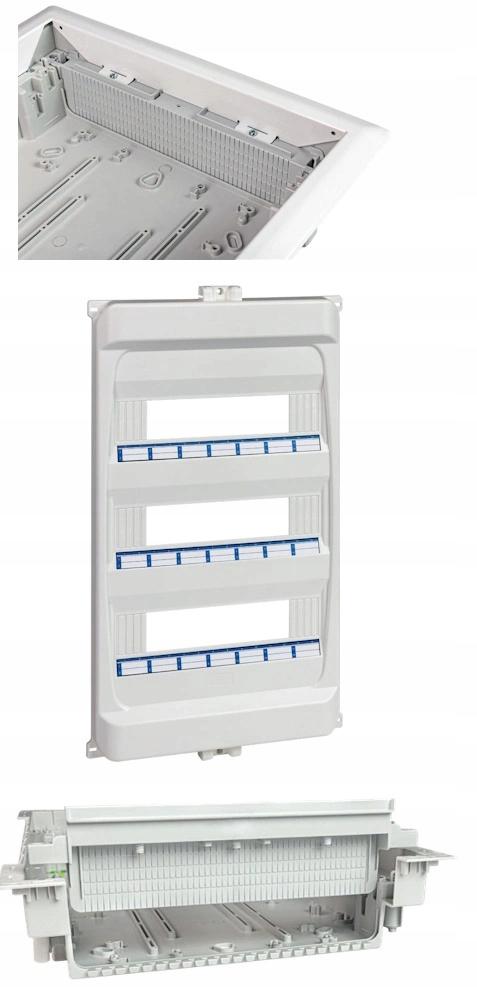

Budowa:

1. Listwa Zaciskowa N+PE
2. Górna i dolna ścianka mocowania do podłoża na zatrzaski z możliwością dodatkowego mocowania przy pomocy wkrętów.
3. Zaznaczone co 62,5 mm punkty po bokach pomagają w utrzymaniu wiertła i wykonaniu punktów wyjścia.
4. Element mocujący do pustych ścian.
5. W górnej części podstawy znajduje się rząd punktów mocowania w kształcie T dla mocowania kabli do obudowy za pomocą opasek kablowych.
6. Możliwość plombowania ramy i podstawy w czterech narożnikach.
7. Samoprzylepne etykiety opisowe.
8. Szybki i prosty system montażu.
9. Odwracalne drzwi otwierają się pod kątem 120st.
10. Mechanizm zamykania drzwi na zatrzask
11. Zamek Metalowy na klucz (opcja)
12. Rzędy po 14 modułów, 10 otwartych i kolejne 2+2 wstępnie przetłoczone
13. Maskownica mocowana za pomocą klipsów i dwóch samogwintujących śrub.
14. Rozdzielnice na 2 lub więcej rzędów (28, 42, 56, 70 modułów) są dostarczane z zmontowanym stojakiem i wyjmowanymi szynami (sanki). W rozdzielnicy RPDM 1x14 szyna TH35 mocowania jest bezpośrednio do puszki i dostarczana już zmontowana.

Specyfikacja techniczna:

• Liczba modułów: 14
• Liczba rzędów: 1
• Szerokość wyrażona liczbą modułów: 14
• Rodzaj: szafa/obudowa pusta
• Montaż: podtynkowy
• Rodzaj pokrywy: drzwi
• Wykonanie/rodzaj pokrywy: Zamknięty
• Rodzaj drzwi: Pojedynczy
• Transparentna pokrywa/drzwi: Nie
• Z zamkiem: Nie
• Kolor: Biały Numer RAL 9003
• Możliwość rozbudowy: Nie
• Materiał obudowy: Blacha stalowa / tworzywo sztuczne
• Zabezpieczenie powierzchni Lakierowanie
• Z płytą montażową: Nie
• Stopień ochrony (IP): IP40
• Klasa ochronności: II
• Odporność udarowa: IK08

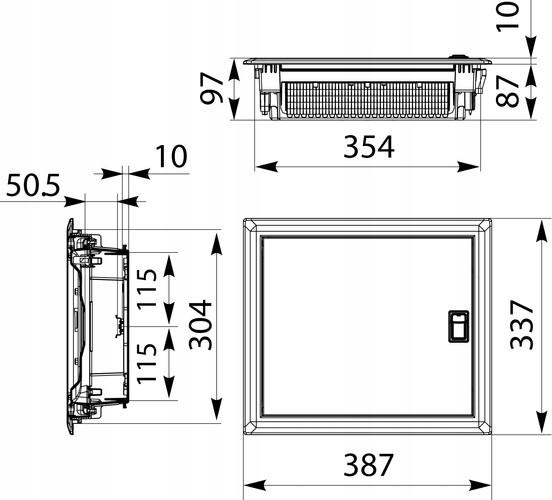

Wymiary:

• Szerokość: 387 mm
• Wysokość: 337 mm
• Głębokość: 97 mm
