Dzięki wyłącznikom pożarowym z serii Moeller firmy Eaton energia słoneczna może być bezpiecznie i skutecznie wykorzystana. W przypadku wystąpienia pożaru na modułach i przewodach często nadal obecne są napięcia prądu stałego do 1000 V, nawet po włączeniu falownika, co praktycznie uniemożliwia strażakom wykonywanie ich pracy. Wyłączniki pożarowe zapewniają bezpieczeństwo strażaków, umożliwiając odłączenie przewodów prowadzących z modułów fotowoltaicznych do falownika poprzez naciśnięcie jednego przycisku, zarówno na miejscu, jak i za pośrednictwem lokalnego zakładu energetycznego.

SOL30-SAFETY/2MC4-U(230V50HZ) Rozłącznik ppoż PV 3

• Stopień ochrony (NEMA): Inne
• Znamionowy prąd ciągły dla AC-23, 400 V: 0 A
• Jako przełącznik nawrotny: Nie
• Zdolność łączeniowa przy 400 V [kW]: 30 kW
• Znamionowy prąd ciągły dla AC-21, 400 V [A]: 0 A
• Budowa urządzenia: Kompletne urządzenie w obudowie
• Opcjonalny wyzwalacz napięciowy: Tak
• Opcjonalny napęd silnikowy: Nie
• Do montażu pośredniego: Nie
• Do instalacji w tablicach rozdzielczych: Nie
• Do montażu czołowego centralnie: Nie
• Do montażu tablicowego 4-otworowego: Nie
• Do montażu na płycie: Tak
• Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]: 0.36 kA
• Znamionowa moc pracy dla AC-23, 400 V [kW]: 0 kW
• Jako rozłącznik remontowy: Tak
• Jako rozłącznik bezpieczeństwa: Nie
• Jako rozłącznik główny: Nie
• Rodzaj elementu wykonawczego: Przełącznik
• Jako wyłącznik awaryjny: Nie
• Rodzaj podłączenia styków głównych: Inne
• Wbudowany napęd silnikowy: Nie
• Z mechanizmem ryglującym: Nie
• Liczba łączników: 1
• Liczba styków pomocniczych przełącznych: 1
• Stopień ochrony (IP) części czołowej: IP65
• Znamionowy warunkowy prąd zwarciowy Iq [kA]: 0 kA
• Znamionowe napięcie pracy [V]: 1000 V
• Liczba biegunów: 2
• Znamionowy prąd ciągły Iu [A]: 32 A
• Liczba styków pomocniczych rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 0
• Znamionowa moc pracy dla AC-3, 400 V [kW]: 0 kW
• Maksymalne znamionowe napięcie pracy Ue AC [V]: 1000 V
• Kolor elementu sterowniczego: Czarny
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1668367
• EAN: 4015081406326

Automatyczne: wyzwalacze podnapięciowe                                Zakres temperatur: od -25 °C do +60 °C

Główne cechy

• Znamionowe napięcie robocze: 1,000 V
• Znamionowy prąd roboczy każdego z rozłączników izolacyjnych: 30 A
• Kategoria użytkowa: DC-21A
• Znamionowy prąd roboczy Ie: 30 A
• Zdalne wyzwalanie przy pomocy zintegrowanego wyzwalacza podnapięciowego: 230 V, 50 Hz
• Wstępnie okablowane do podłączenia
• Sygnalizacja stanów przełączenia poprzez styki pomocnicze (1 N/O i 1 N/C)
• Wtyczka kompensacji ciśnienia
• Dostępne są różne typy złączy: MC4 lub metryczne dławnice kablowe
• Rezystancja wewnętrzna każdego rozłącznika izolacyjnego: 7 mΩ

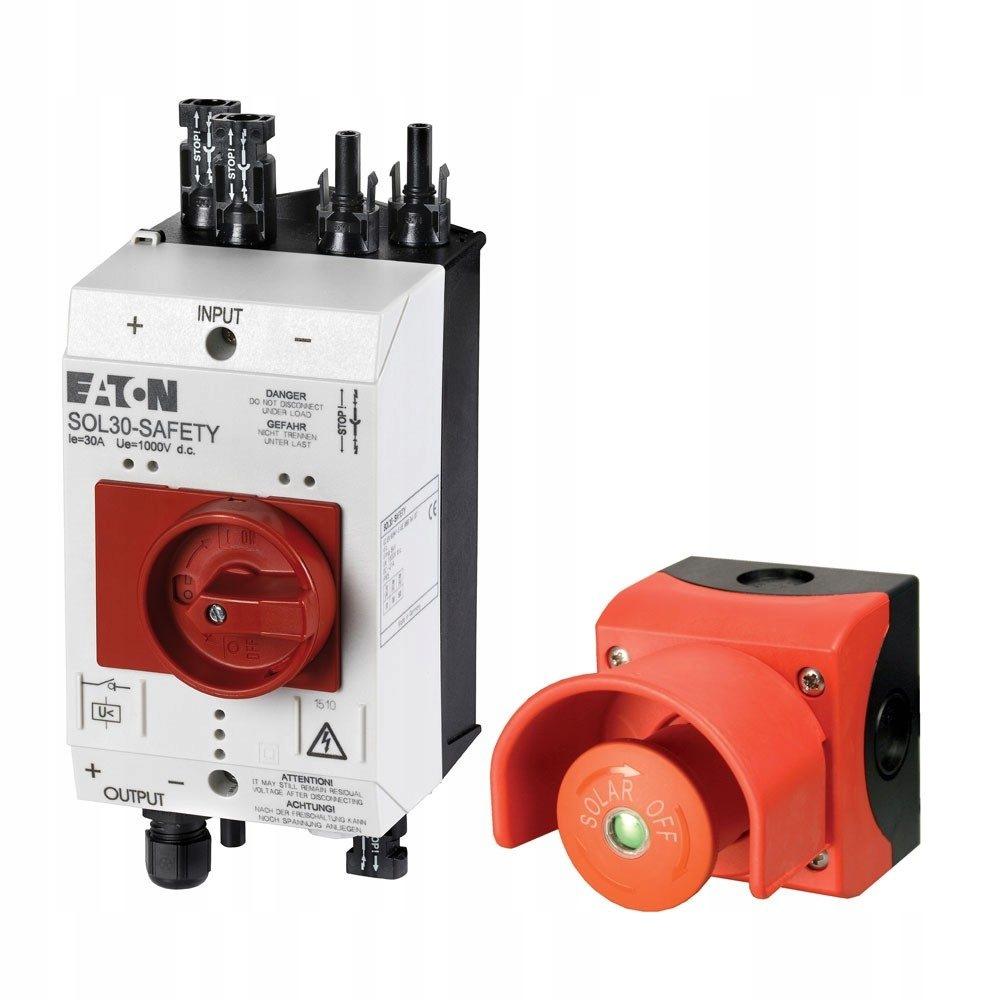

Wyłączenie zasilania naciśnięciem przycisku

Wyłącznik pożarowy musi być zainstalowany wzdłuż przewodu DC w bezpośrednim sąsiedztwie modułów fotowoltaicznych. Gdy tylko miejsce pożaru zostanie odłączone od lokalnego źródła zasilania lub system fotowoltaiczny zostanie wyłączony lokalnie, wyzwalacz podnapięciowy w wyłączniku pożarowym automatycznie wyłączy moduły fotowoltaiczne.

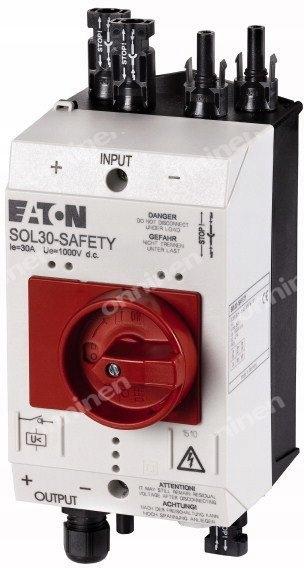

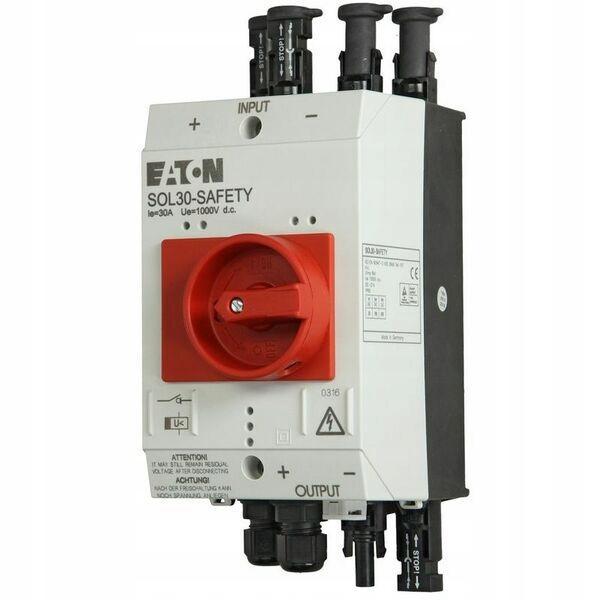

Wyłącznik bezpieczeństwa SOL30-Safety

W przypadku małych systemów fotowoltaicznych z jednym lub dwoma identycznymi stringami, idealna jest podstawowa wersja rozłącznika pożarowego firmy Eaton. Dzięki pojemności przewodzenia prądu 30 A przy napięciu 1.000 V DC, może on bezpiecznie przełączać wszystkie standardowe typy modułów.

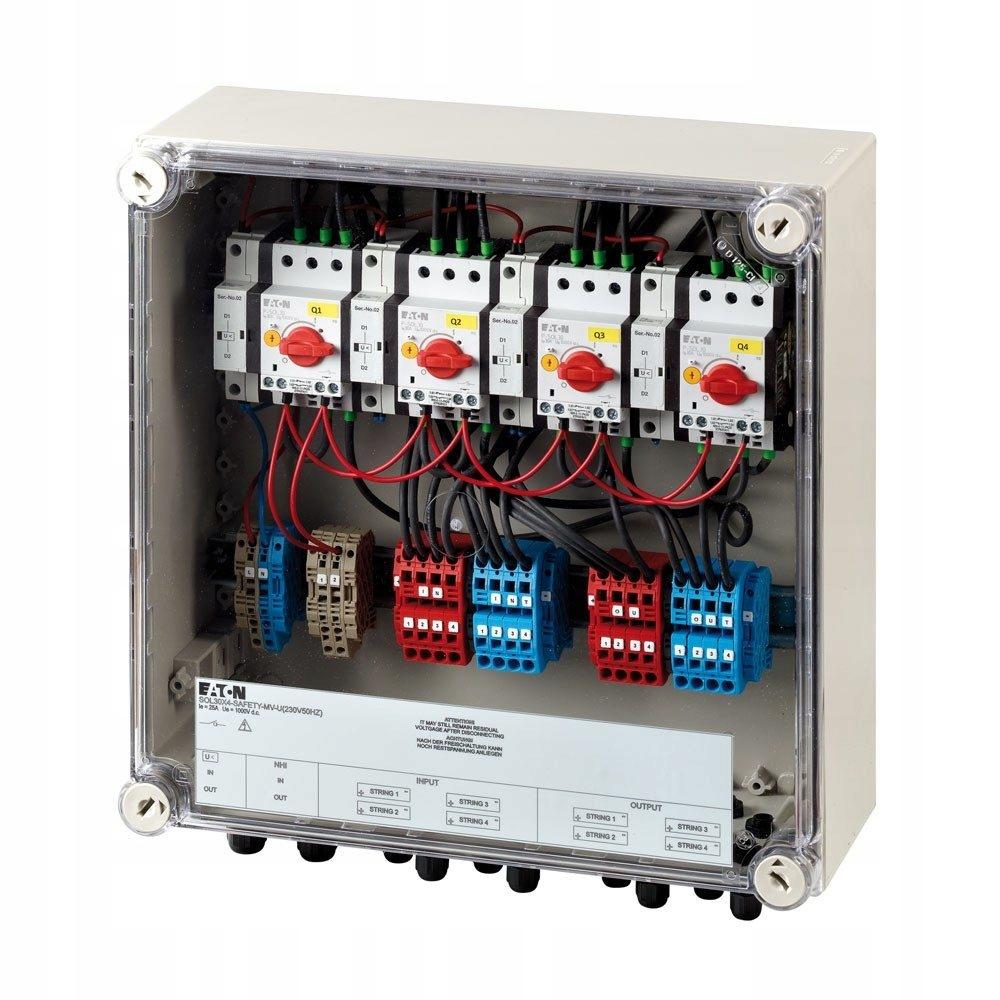

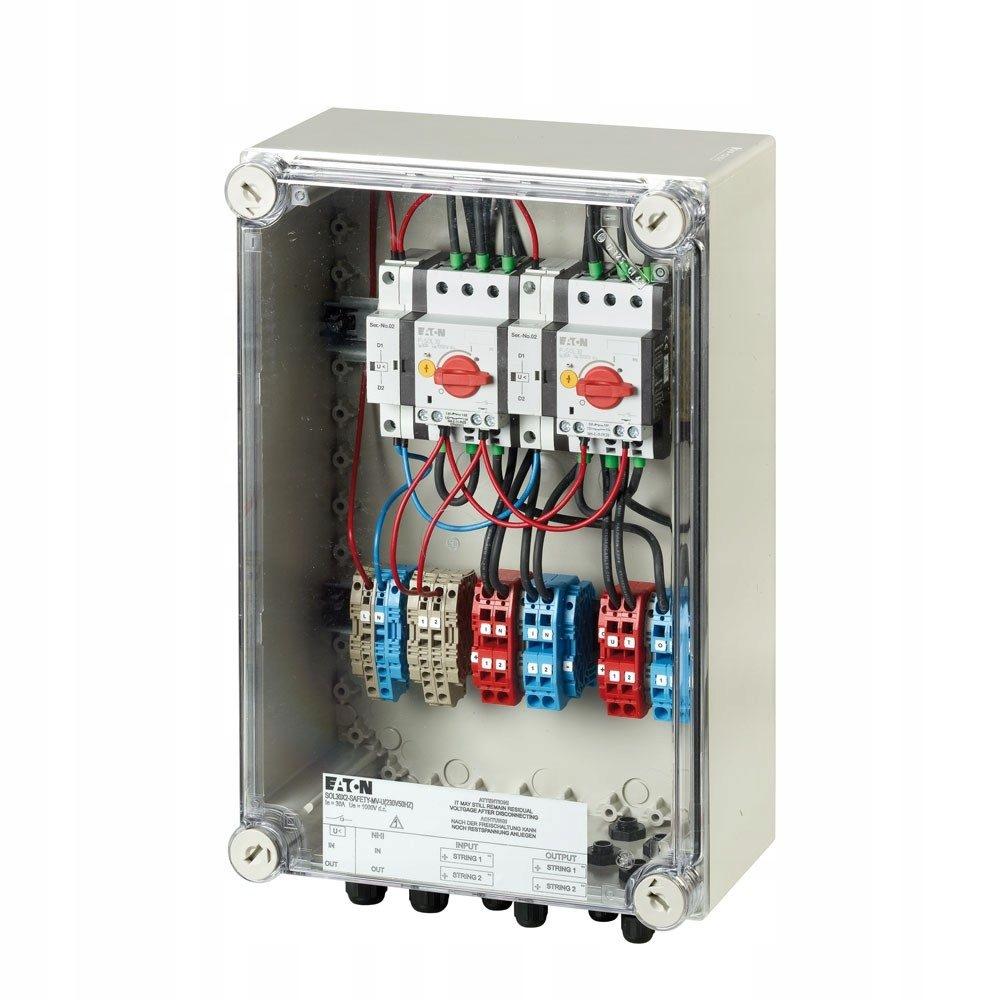

Wyłacznik bezpieczeństwa SOL30X-Safety

W przypadku systemów fotowoltaicznych składających się z kilku stringów, firma Eaton oferuje wstępnie okablowane wyłączniki pożarowe, które łączą 2, 3, 4 lub 6 rozłączników w jednej obudowie. W przeciwieństwie do skrzynek przyłączeniowych generatora, poszczególne stringi nie są połączone równolegle, ale mogą być podłączane oddzielnie do inwertera. Umożliwia to wykorzystanie wielu modułów monitorujących MPP i pomaga zoptymalizować wydajność falownika.

Prostota i ochrona

Wyłączniki pożarowe są dostępne z dławnicami kablowymi metrycznymi lub gniazdami MC4. W przypadku urządzeń z metrycznymi dławnicami kablowymi, wszystkie kable łączą się za pomocą listew zaciskowych. Dzięki temu instalacja urządzeń jest szybka i prosta. Obudowa IP65 i wtyczka do kompensacji ciśnienia sprawiają, że wyłączniki pożarowe są idealne do użytku na zewnątrz.
