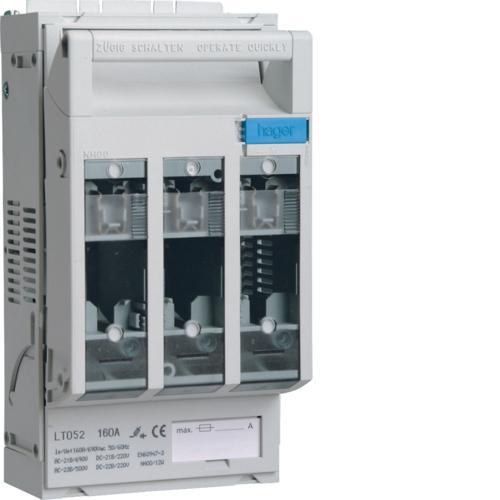

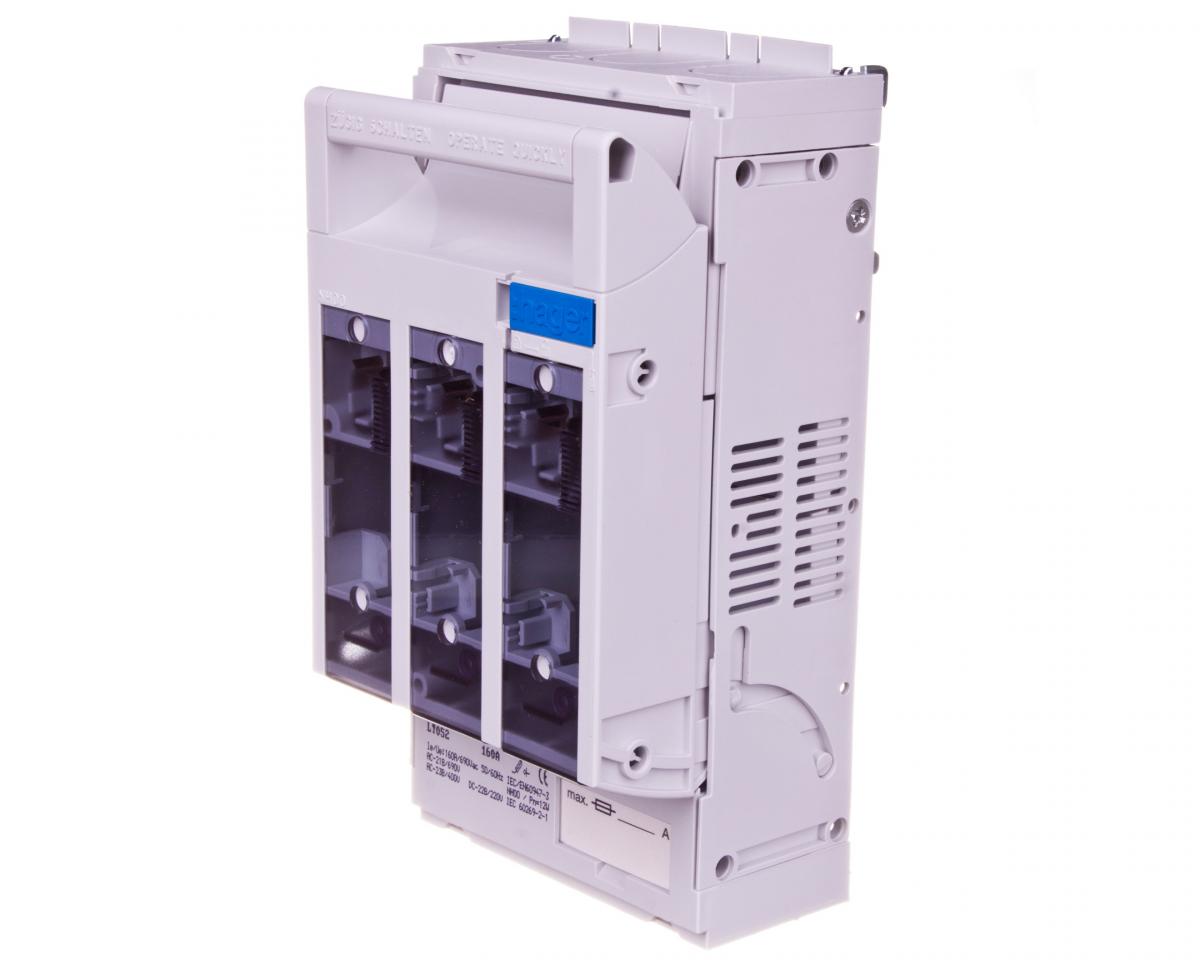

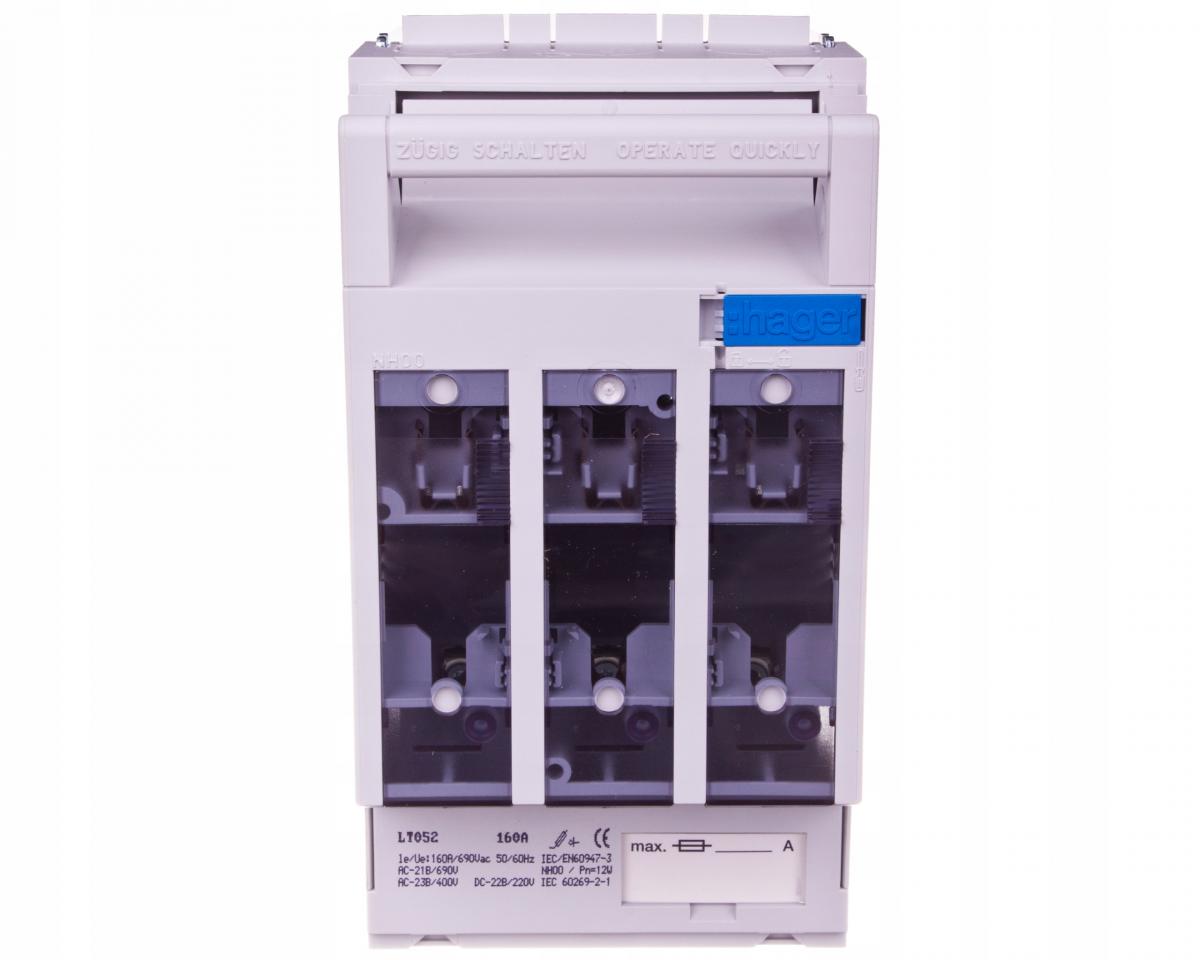

Konstrukcja

• Rodzaj produktu: z wyłącznikiem zabezpieczającym
• Liczba biegunów: 3 P
• Układ biegunów: 3 P

Charakterystyka elektryczna

• Częstotliwość: 50/60 Hz
• Napięcie znamionowe łączeniowe Ue (AC): 0/690 V

Napięcie

• Znamionowe napięcie izolacji Ui: 1000 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV

Wymiary

• Głębokość produktu: 80 mm
• Wysokość produktu: 206 mm
• Długość: 150 mm
• Szerokość produktu: 106 mm

Bezpiecznik

• Charakterystyka bezpiecznika: gG

Moc

• Strata mocy przy pełnym obciążeniu: ≈ 45 W
• Maksymalna utwata mocy wkładki bezpiecznikowej: 12 W
• Całkowite straty mocy dla prądu znamionowego: 9 W
• Energia tracona w przewodach: 46,5 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 200
• Wytrzymałość mechaniczna (liczba cykli): 1400

Prąd

• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 160 A
• Prąd znamionowy obwodu dla Ue=220V DC zgodnie z PN-EN 61439-1 5.3.2: 160 A
• Prąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A
• Prąd znamionowy obwodu dla Ue=440V DC zgodnie z PN-EN 61439-1 5.3.2: 100 A
• Prąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A
• Prąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A
• Prąd znamionowy wkładki bezpiecznikowej: 6/10/16/20/25/32/35/40/50/63/80/100/125/160 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 5 kA
• Prąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA
• Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA
• Prąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA
• Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4: 160 A
• Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4: 160 A
• Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4: 160 A
• Ob. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1: 160 A
• Konwertor termiczny prądu: 225 A

Prąd / Temperatura

• Prąd znamionowy w temperaturze 40°C: 160 A
• Prąd znamionowy w temperaturze 45°C: 152 A
• Prąd znamionowy w temperaturze 50°C: 144 A
• Prąd znamionowy w temperaturze 55°C: 136 A
• Prąd znamionowy w temperaturze 60°C: 128 A
• Prąd znamionowy w temperaturze 65°C: 120 A
• Prąd znamionowy w temperaturze 70°C: 112 A
