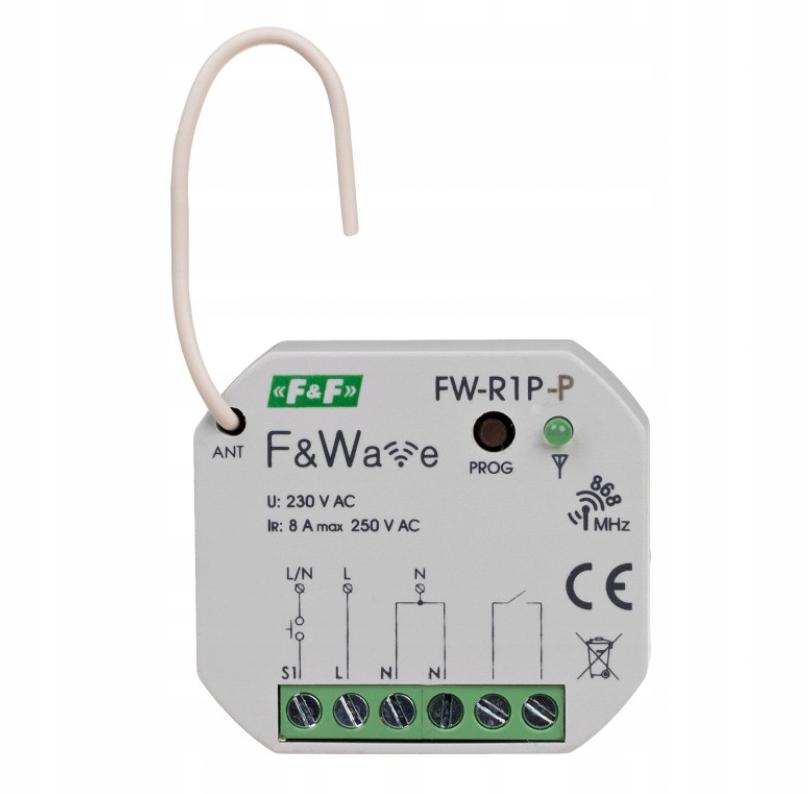

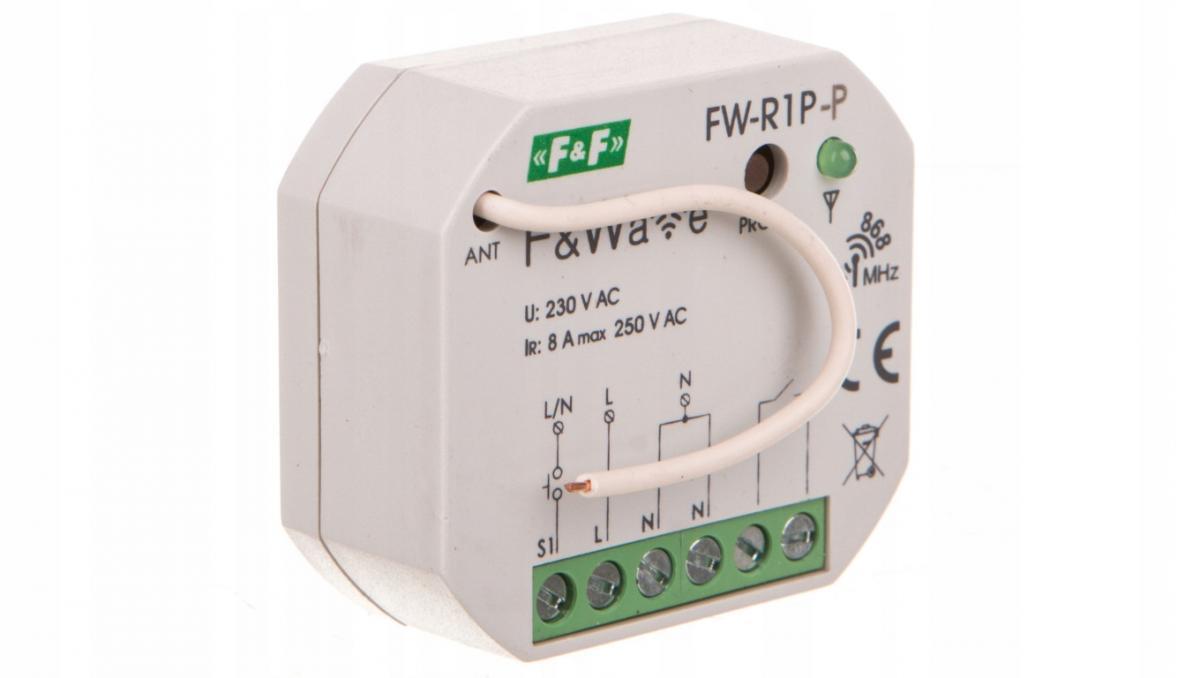

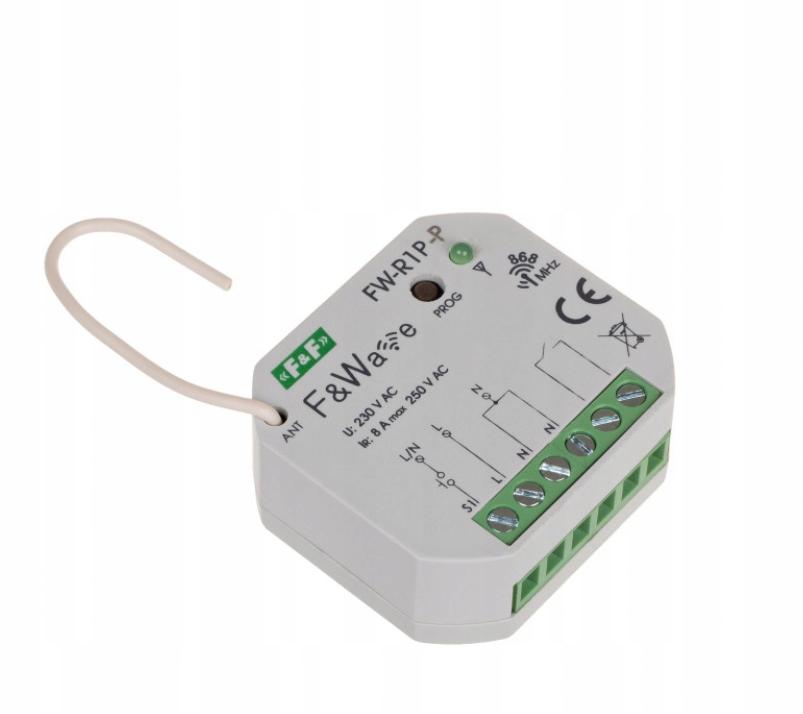

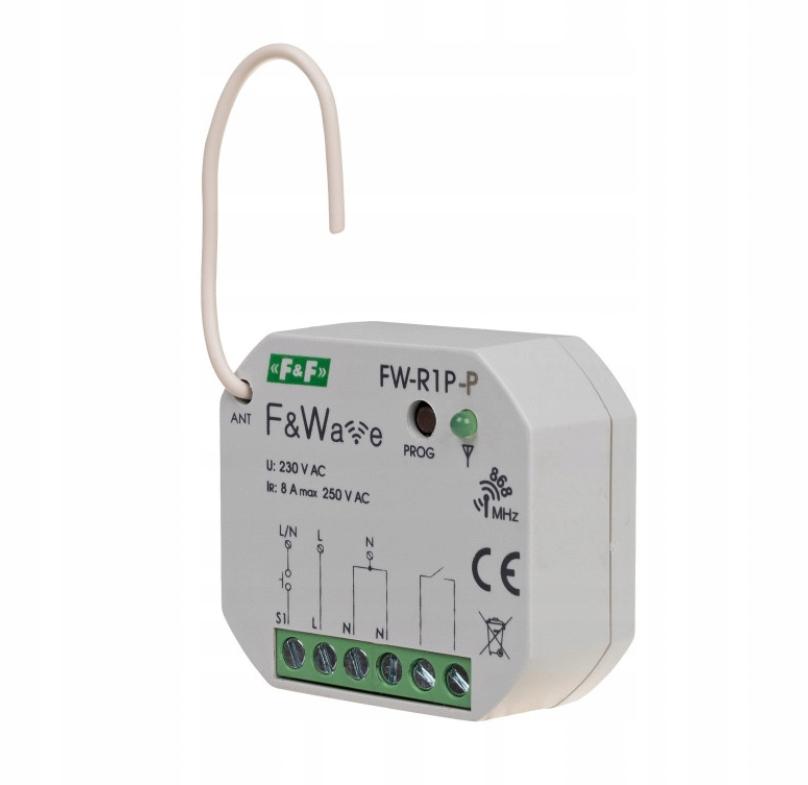

Przekaźnik bistabilny FW-R1P-P 1-kanałowy F&F

Wielofunkcyjny, 1-kanałowy przekaźnik bistabilny. Przeznaczony do montażu w puszce podtynkowej Ø60.

Cechy modułu:

- Współpraca z nadajnikami zdalnego radiowego sterowania F&Wave.*

- Pojedynczy przekaźnik wielofunkcyjny. Realizowane funkcje:

- Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.

- Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas. Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.

- Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.

- Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.

- Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.

- Możliwość sterowania z maksymalnie 32 nadajników.

- Sterowania lokalne – możliwość bezpośredniego sterowania przekaźnika z użyciem dowolnego przycisku monostabilnego (np. dzwonkowego). Wejście lokalne może mieć przyporządkowaną dowolną funkcję przekaźnika.

- Grupowe programowanie nadajników. Jeżeli kilka przycisków pełni taką samą funkcję to można je ustawić w jednym cyklu programowania. Separowany styk wyjściowy NO o obciążalności 8 A (AC-1).

- Niewielki rozmiar obudowy.

- Zaciski śrubowe ułatwiające montaż w puszce podtynkowej.

- Retransmisja sygnałów z nadajnika – możliwość zwiększenia zasięgu zdalnego sterowania.

- Niewielki pobór mocy – niski koszt eksploatacji.

- Wbudowane elektroniczne zabezpieczenie termiczne zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.

Napięcie zasilania 85÷265 V AC/DC

Wejścia sterownicze 1

Funkcja przekaźnik wielofunkcyjny

Sygnał sterujący L lub N

Obciążalność wyjścia (AC-1) 8 A / 250 V

Element wykonawczy przekaźnik

Częstotliwość radia 868 MHz

Przyłącze zaciski śrubowe 2,5 mm²

Moment dokręcający 0,4 Nm

Pobór mocy czuwanie/praca 0,25 W / 0,6

W Temperatura pracy -25 ÷ 65°C

Wymiary 43 mm x 48 mm x 20 mm

Montaż w puszce podtynkowej Ø60

Stopień ochrony IP20

symbol FW-R1P-P

producent F&F Filipowski

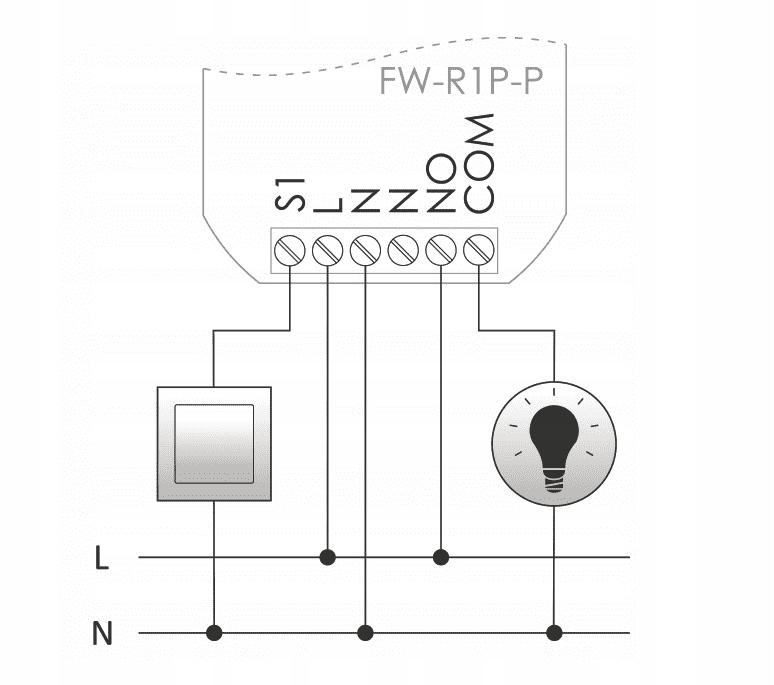

Podłączenie:

S1 – wejście sterujące wyzwalane poziomem L lub N

L  – zasilanie L

N   – zasilanie N (wewnętrznie połączone)

NO   – styk przekaźnika

COM    – styk przekaź

Opis systemu F&Wave:

Jest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.

F&Wave  to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego, radiowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.

Dzięki prostocie montażu i łatwej konfiguracji elementów systemu F&Wave doskonale wpisuje się  w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.

Unikalną cechą systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.

Na radiowy system F&Wave składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.

* Zasięg do 100 m w otwartej przestrzeni bez obecności czynników zakłócających. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy
