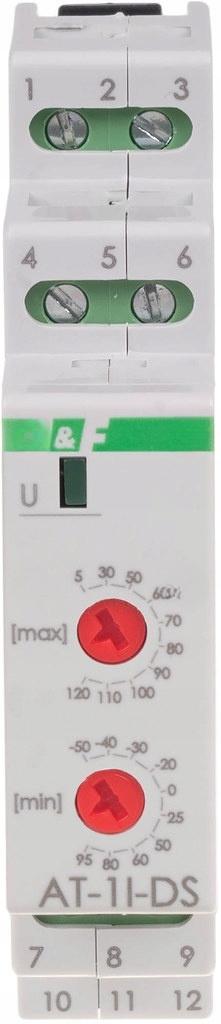

F&F Przetwornik temperatury z wyjściem prądowym 4÷20 mA (AT-1I-DS) | Max-AT-1I-DS

Dane techniczne:

• Kod produktu: Max-AT-1I-DS
• Napięcie zasilania: 9÷30 V DC
• Zakres pomiarowy: -55÷125°C
• Sonda temperatury: DS1820, DS18S20, DS18B20
• Błąd przetwarzania: 1%
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,6 W
• Temperatura pracy: -25÷55°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• Prąd: 4÷20 mA
• Maksymalna obciążalność wyjścia napięciowego: 4 mA
• Dokładność czujnika temperatury (typowo): temperatura -55÷-10°C 2°C; temperatura -10÷85°C 0,5°C; temperatura 85÷125°C 2°C
• Maksymalna rezystancja odbiornika: zasilanie 9 V - 375 Ω; zasilanie 12 V - 500 Ω; zasilanie 24 V - 1000 Ω; zasilanie 30 V - 1200 Ω

Przetwornik temperatury z wyjściem prądowym

Przetwornik temperatury AT-1I-DS przeznaczony jest do pomiaru temperatury przy wykorzystaniu cyfrowego czujnika temperatury serii DS1820 i przekształcaniu wyniku pomiaru do postaci analogowego sygnału prądowego w zakresie 4÷20 mA.

Funkcje

• Ciągły pomiar temperatury środowiska przy wykorzystaniu cyfrowych czujników temperatury DS1820, DS18S20 i DS18B20 (czujnik należy nabyć osobno);
• Współpraca z czujnikami temperatury RT4 (zakres temperatur -30÷65°C) produkcji F&F;
• Nastawialny zakres pomiarowy;
• Optyczna sygnalizacja działania przetwornika oraz stanu podłączonego czujnika.

• Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
• Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
• Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.
• Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego.
• Ekran przewodu z jednej strony należy podłączyć do PE.
• Do podłączenia zasilania i odbiornika zaleca się stosowanie przewodu typu skrętka UTP. Maksymalna długość przewodu UTP nie może przekroczyć 300 m.

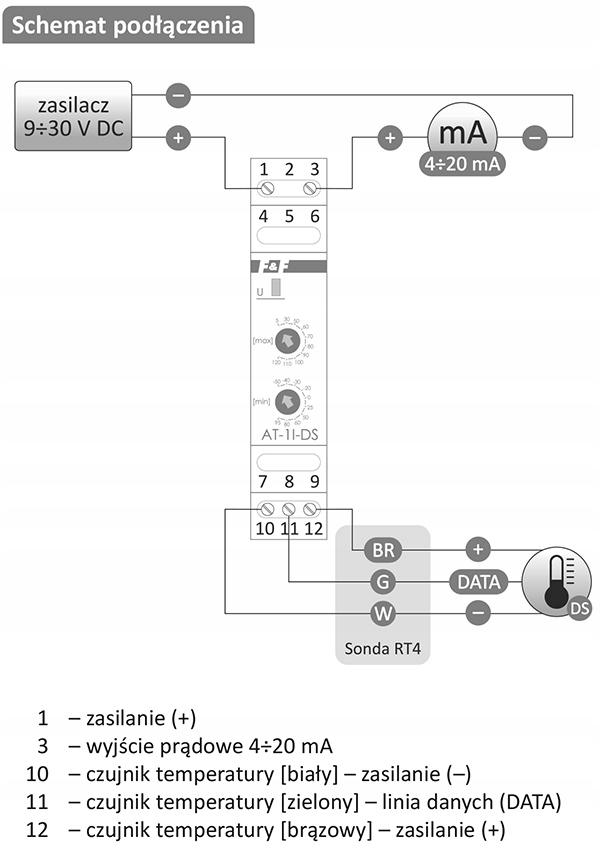

Schemat podłączenia
