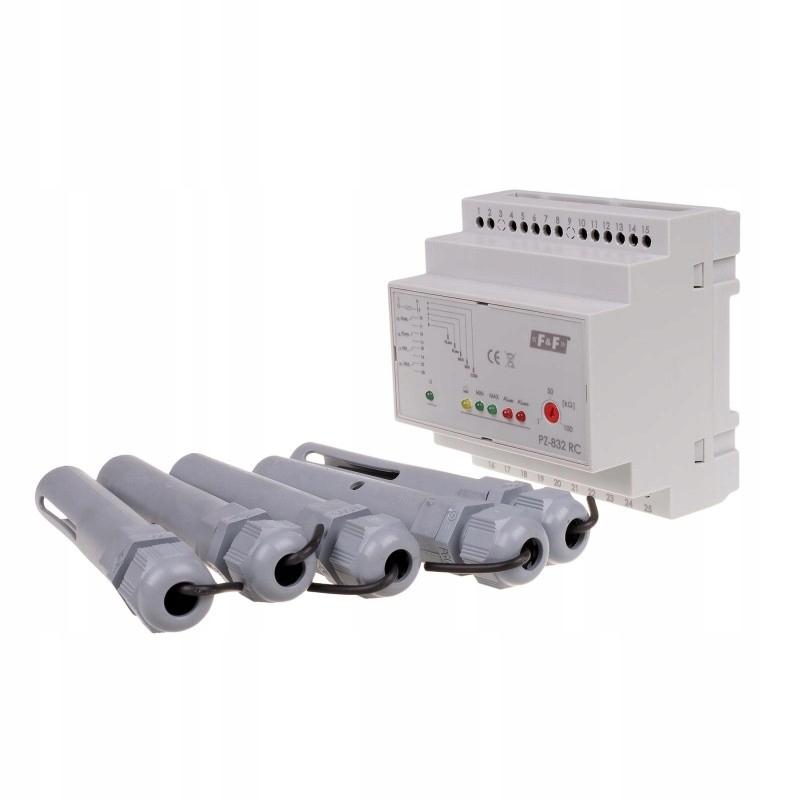

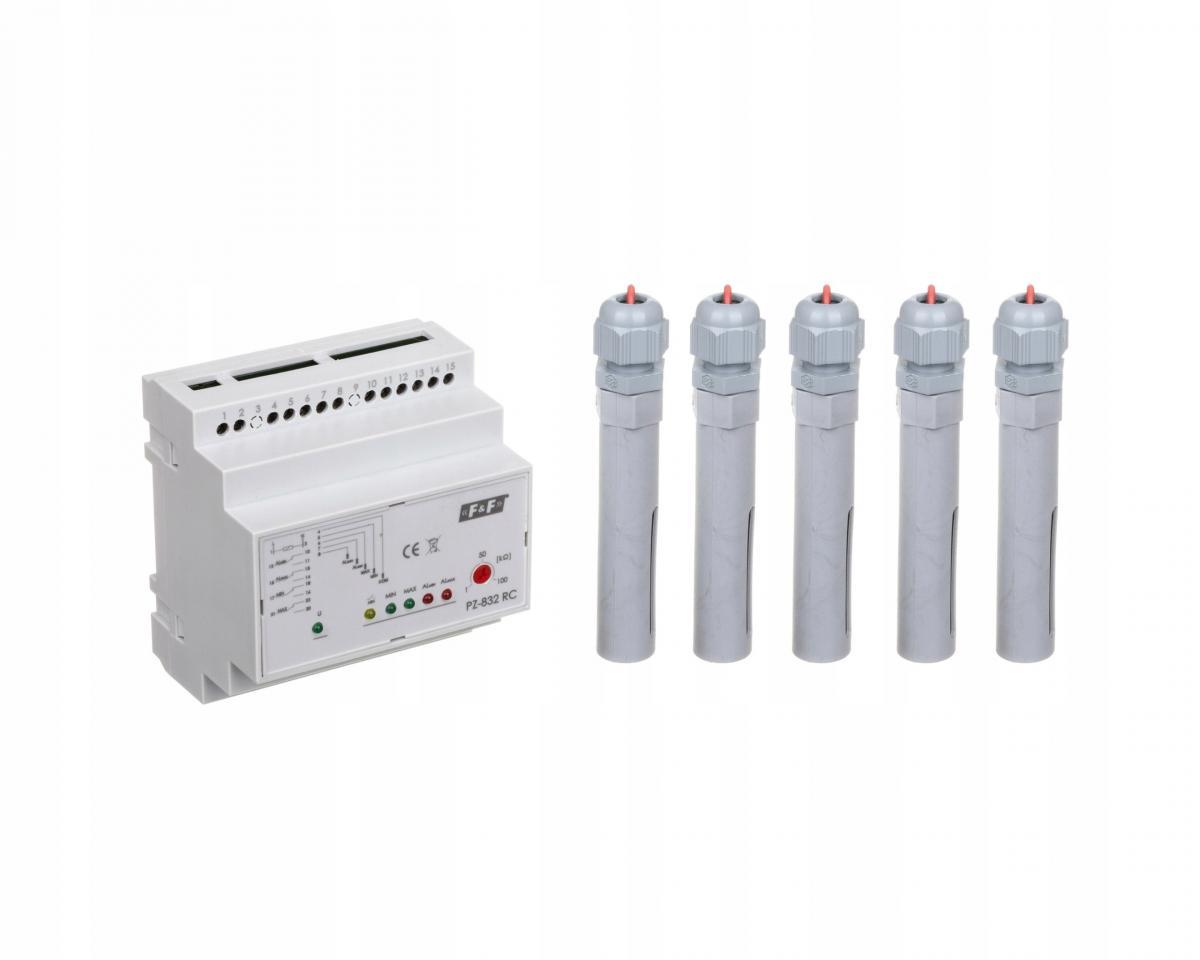

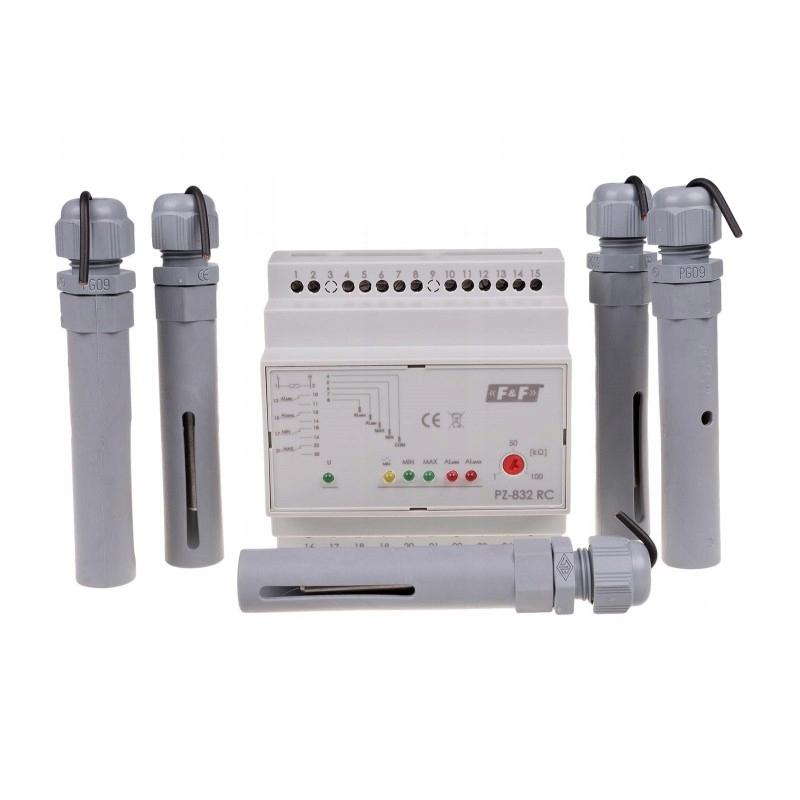

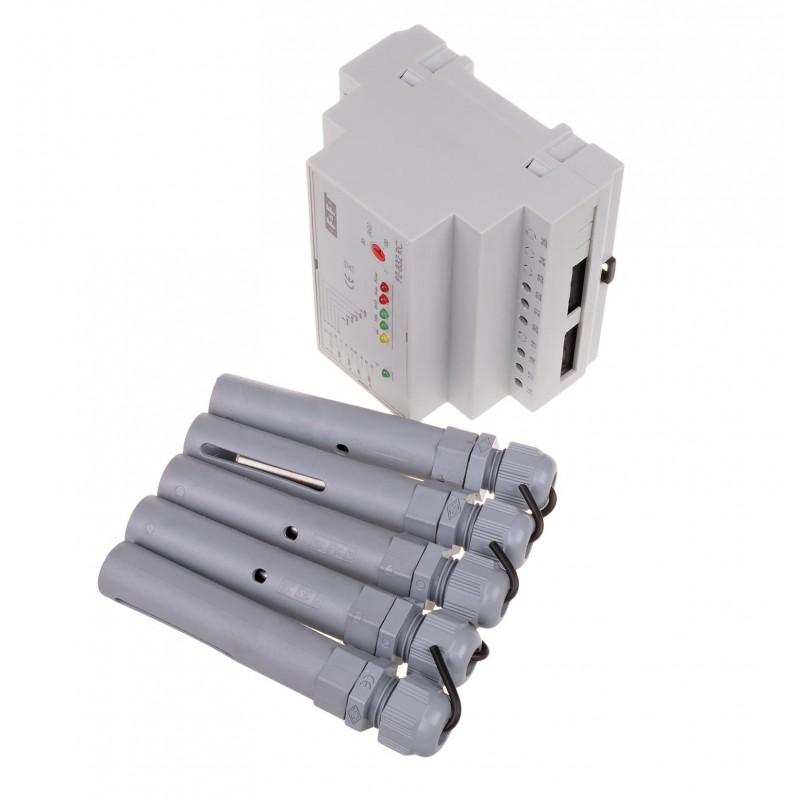

Przekaźnik kontroli poziomu cieczy + 5 x sonda PZ2

F&F PZ-832 RC

• Wykrywa obecność cieczy w miejscach zamontowania sond.
• Regulowana czułość 1 / 100 Ω
• Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum.
• Prąd obciążenia MIN i MAX: 2 x 16 A
• Sygnalizacja zasilania LED zielona
• Sygnalizacja pracy LED żółta
• Sygnalizacja stanów min i max 2×LED zielona
• Sygnalizacja stanów alarm. 2×LED czerwona
• W zestawie 5 sond zalania PZ2
• Montaż: TH35 (5 modułów)

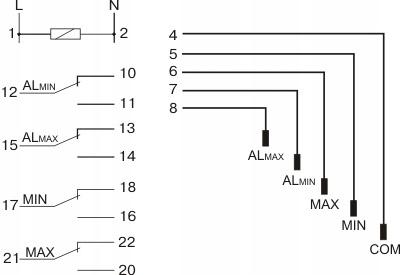

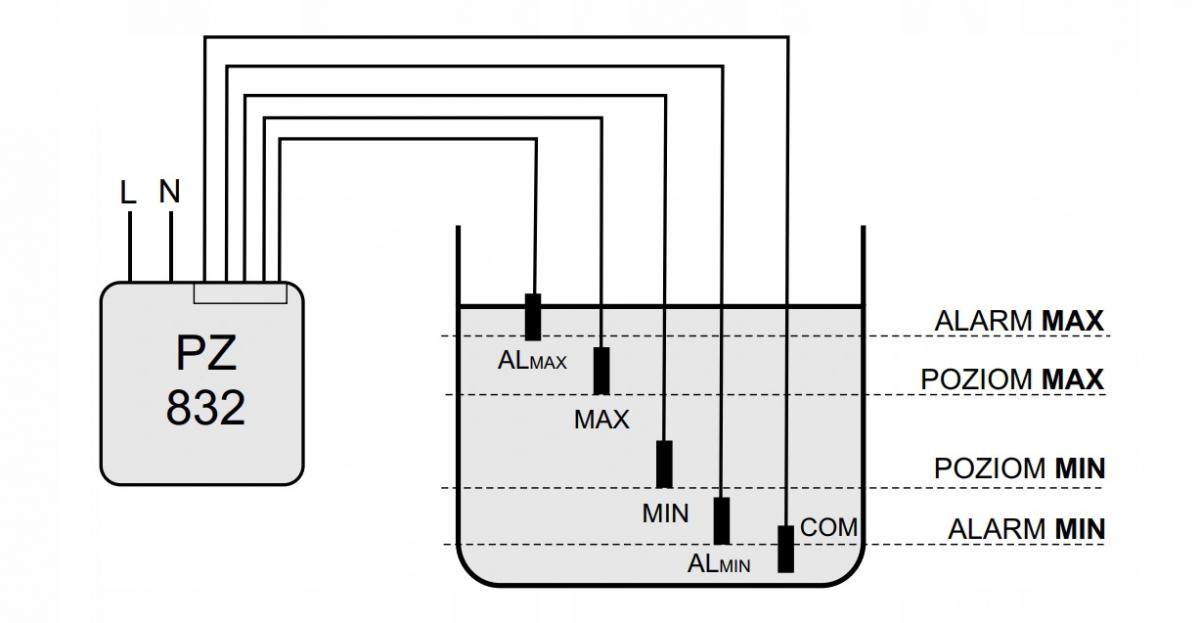

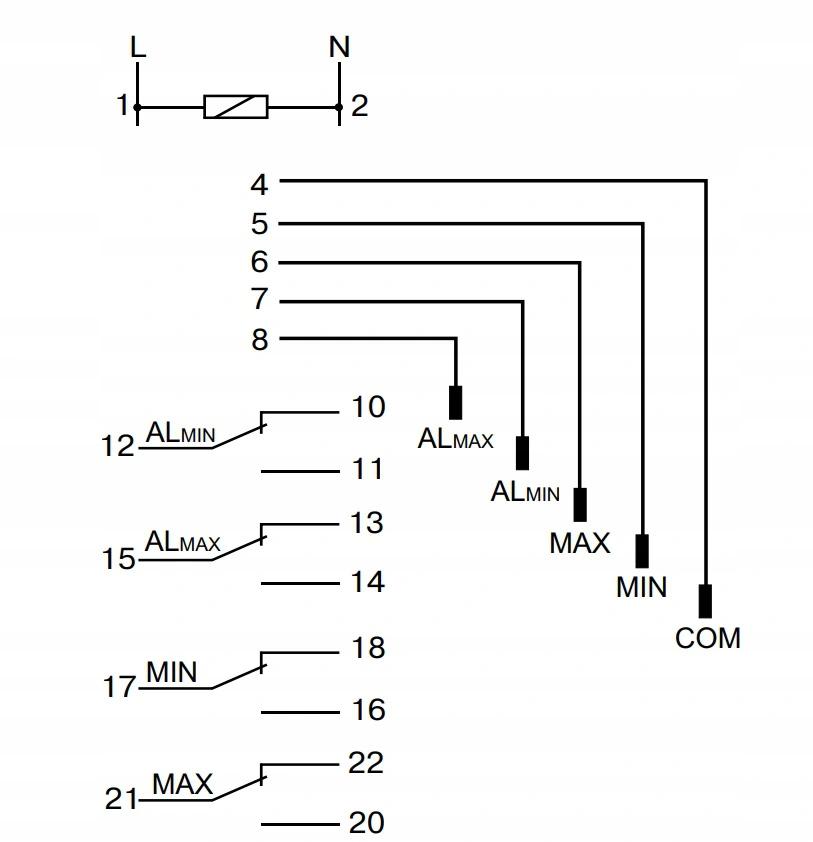

Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE
