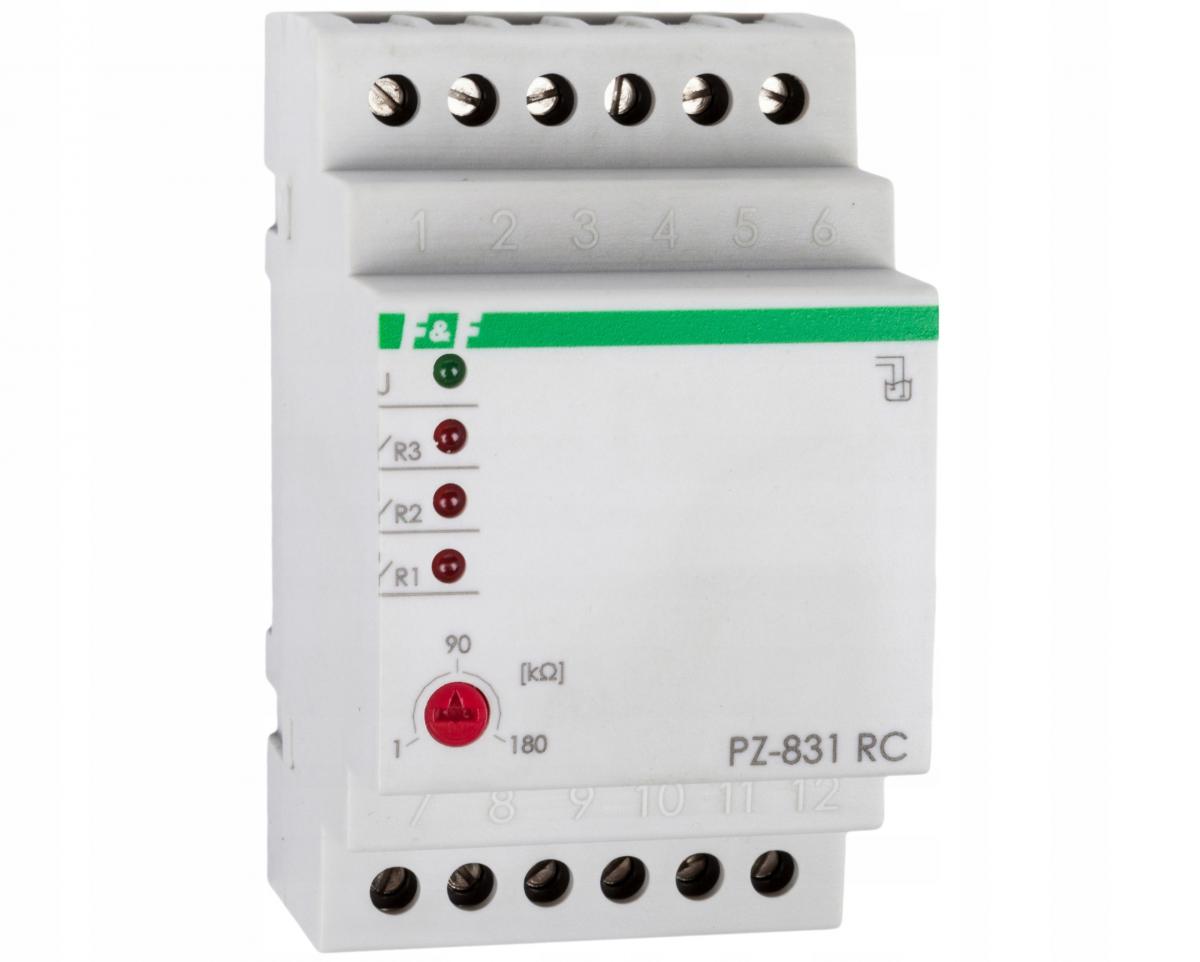

Przekaźnik kontroli poziomu cieczy PZ-831RC

Trójstanowy

Przeznaczenie

• Przekaźnik  PZ-831  służy do wykrywania obecności cieczy przewodzących prąd elektryczny na  poziomach zamontowanych  sond zalania.

Działanie

• W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy, np. w chwili zalania sondy poziomu pierwszego R1 (zwarcie sondy bazowej COM i sondy poziomu R1) styk 11-12 zostanie zamknięty. Analogicznie dla sond poziomu R2 i R3. Obniżenie sie poziomu cieczy poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.

Sposób podłączenia sondy

• Sonda elektrodowa podłączana przewodem o średnicy żyły do 1mm²  i  maksymalnej długości 100m.

Uwaga!

• Zaciski 3-4-5-6 separowane galwanicznie od sieci.

Dane techniczne

• zasilanie230V AC
• prąd obciążenia 3× (<8A)
• styk3× (1×NO)czułość - regulowana 1÷180kΩ
• opóźnienie przełączenia styków<2 s
• sygnalizacja zasilania LED zielona
• sygnalizacja stanu pracy 3×LED czerwona
• pobór mocy 1,1 W
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 3 moduły (52,5mm)
• montaż na szynie TH-35 mm
• stopień ochronyIP20

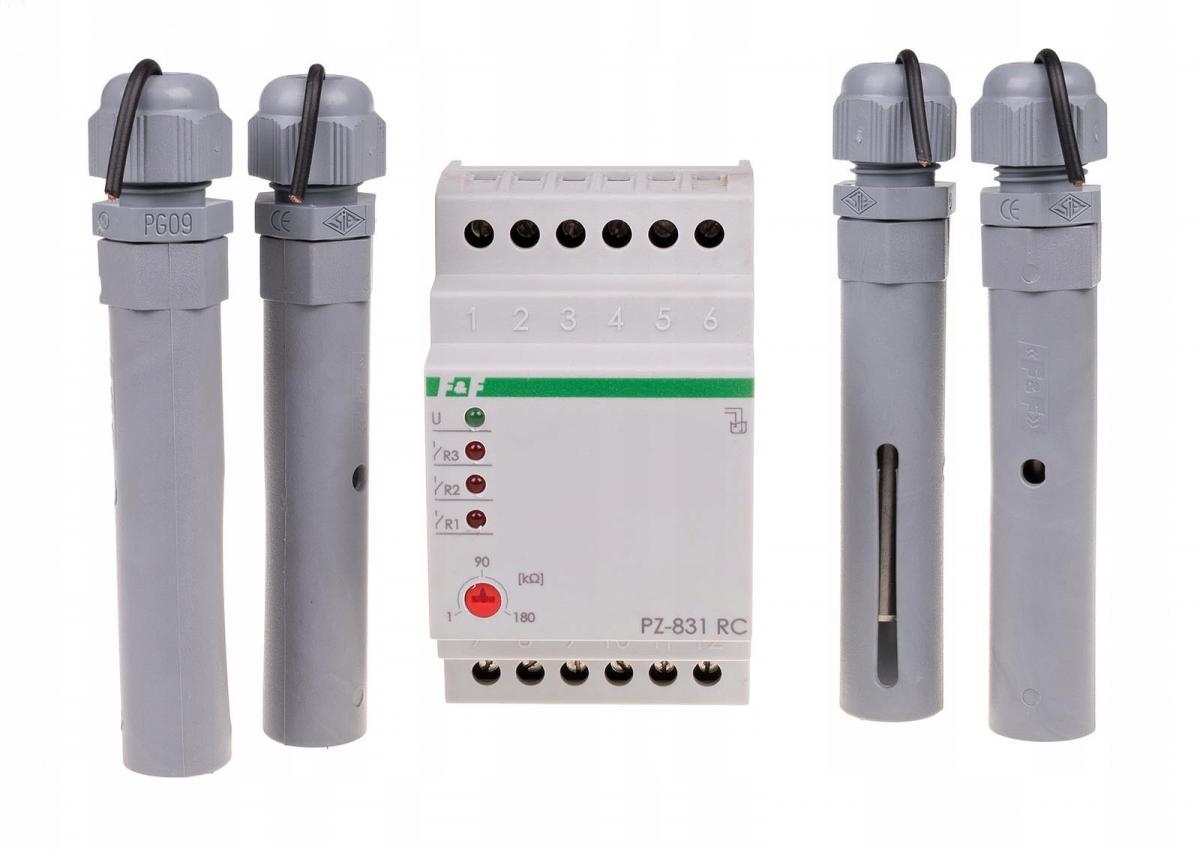

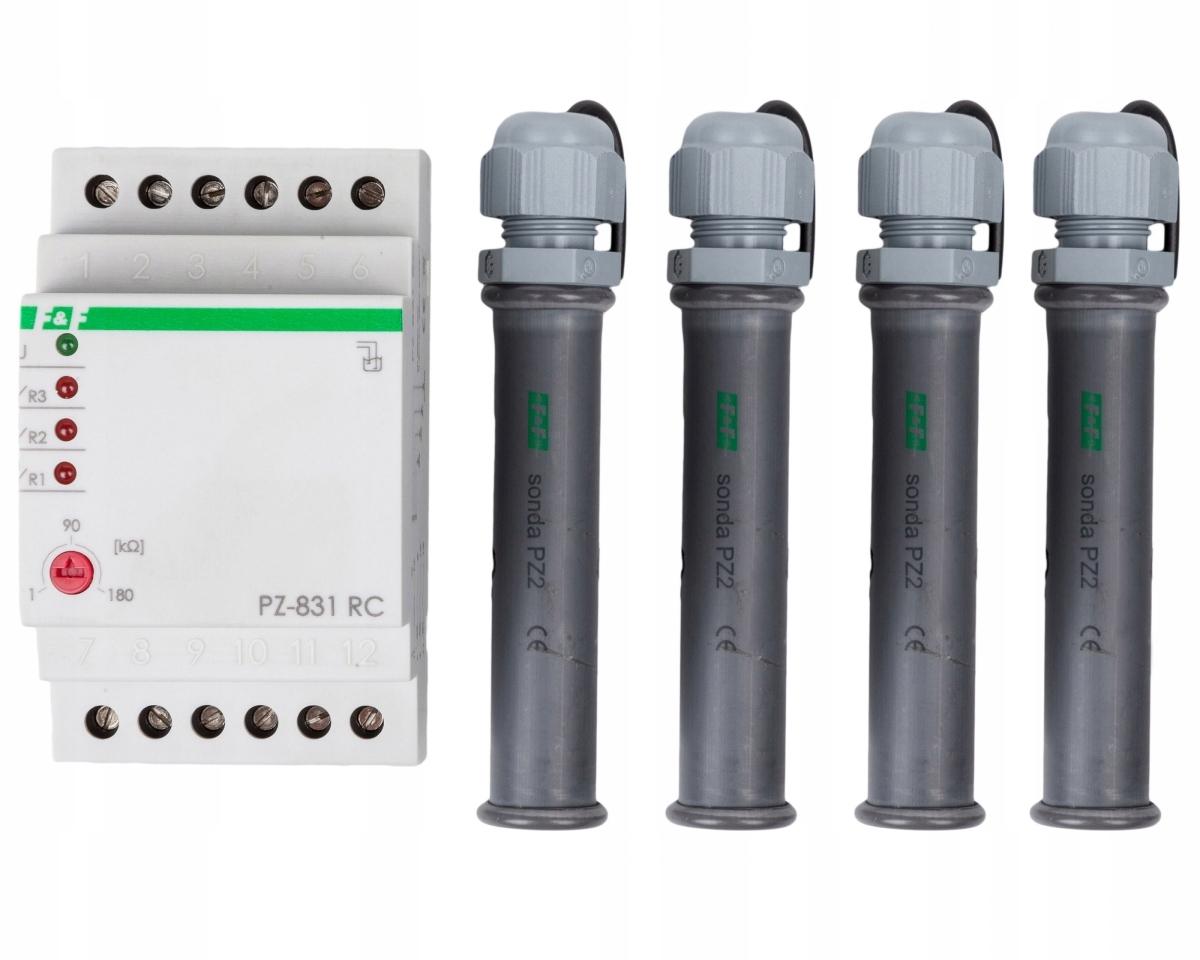

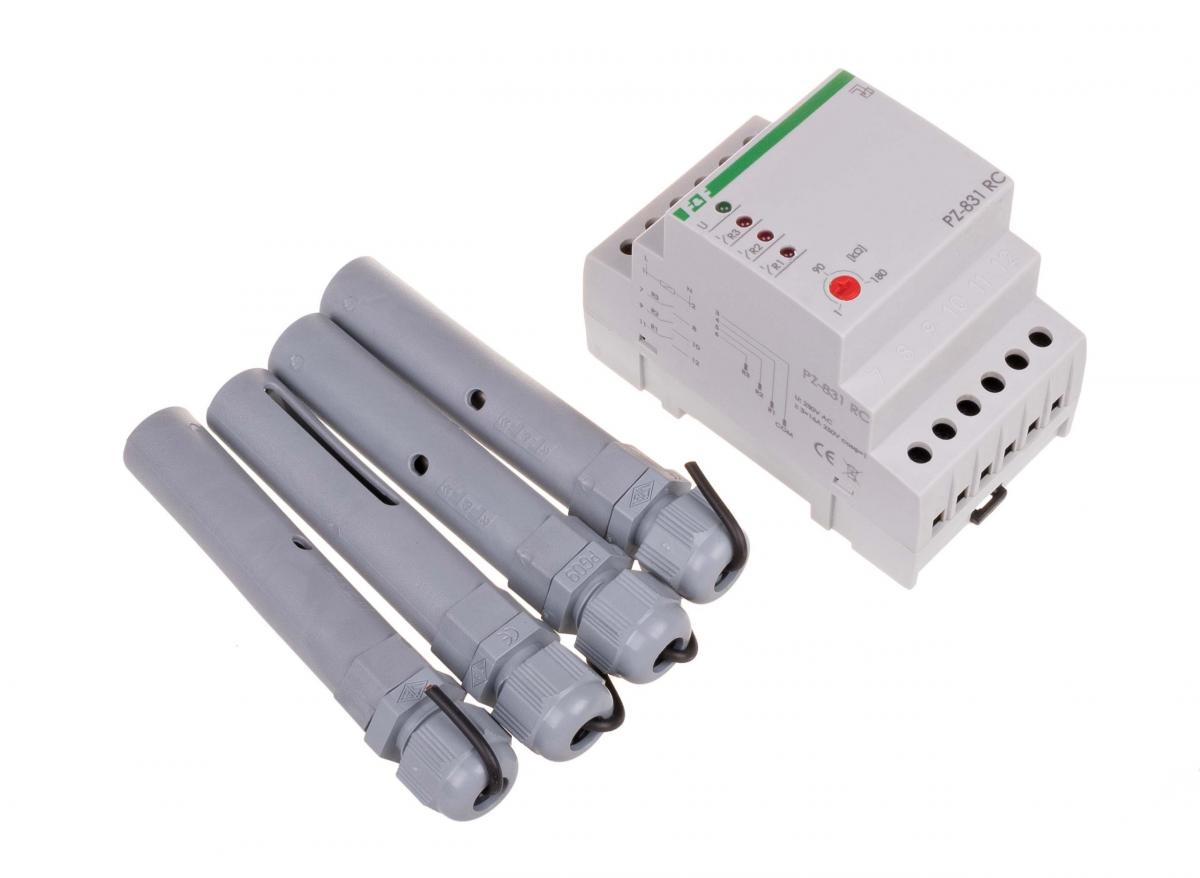

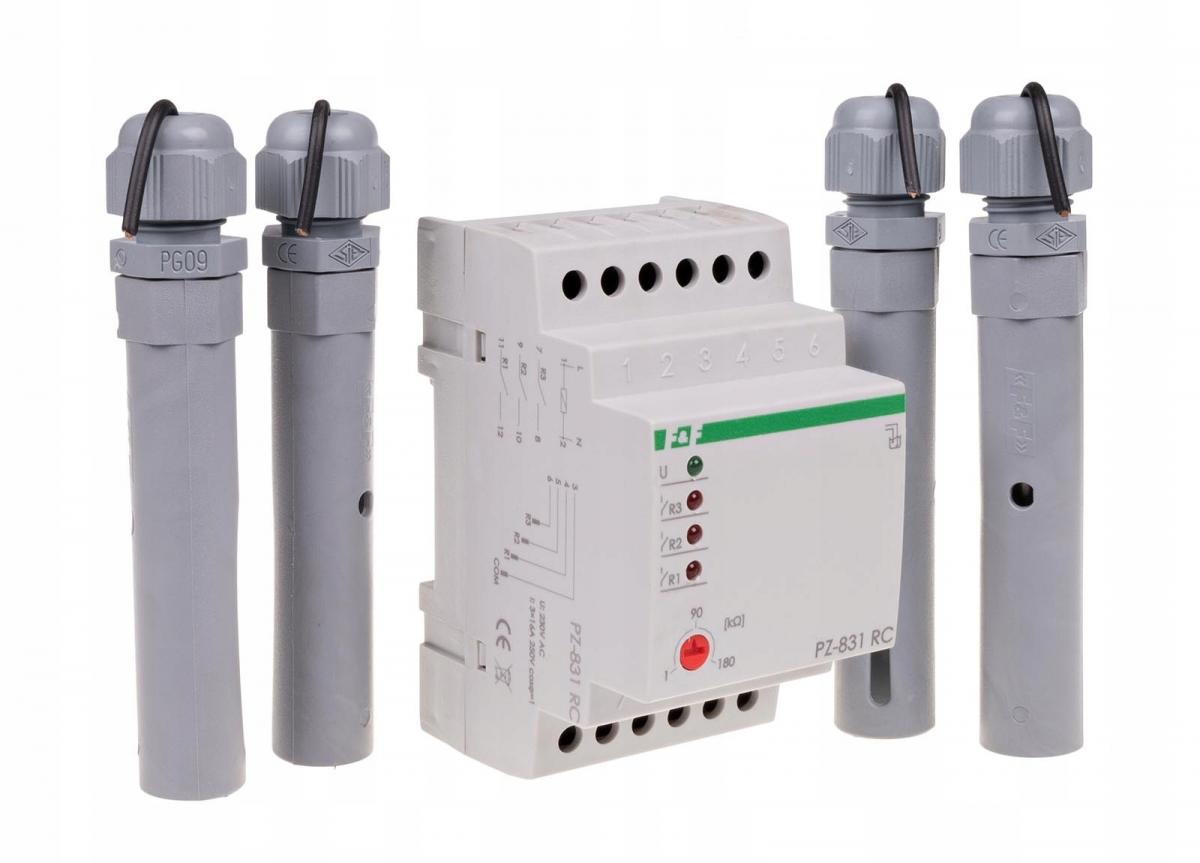

sonda zalania

• elektroda ze stali kwasoodpornej
• plastikowa osłonka elektrody
• dławnica PG9
• wymiary sondy Ø15, l=9,5cm
• napięcie elektrod<6V~
• prąd elektrod<0,13mA
• przewód przyłączeniowy np.DY 1mm²
