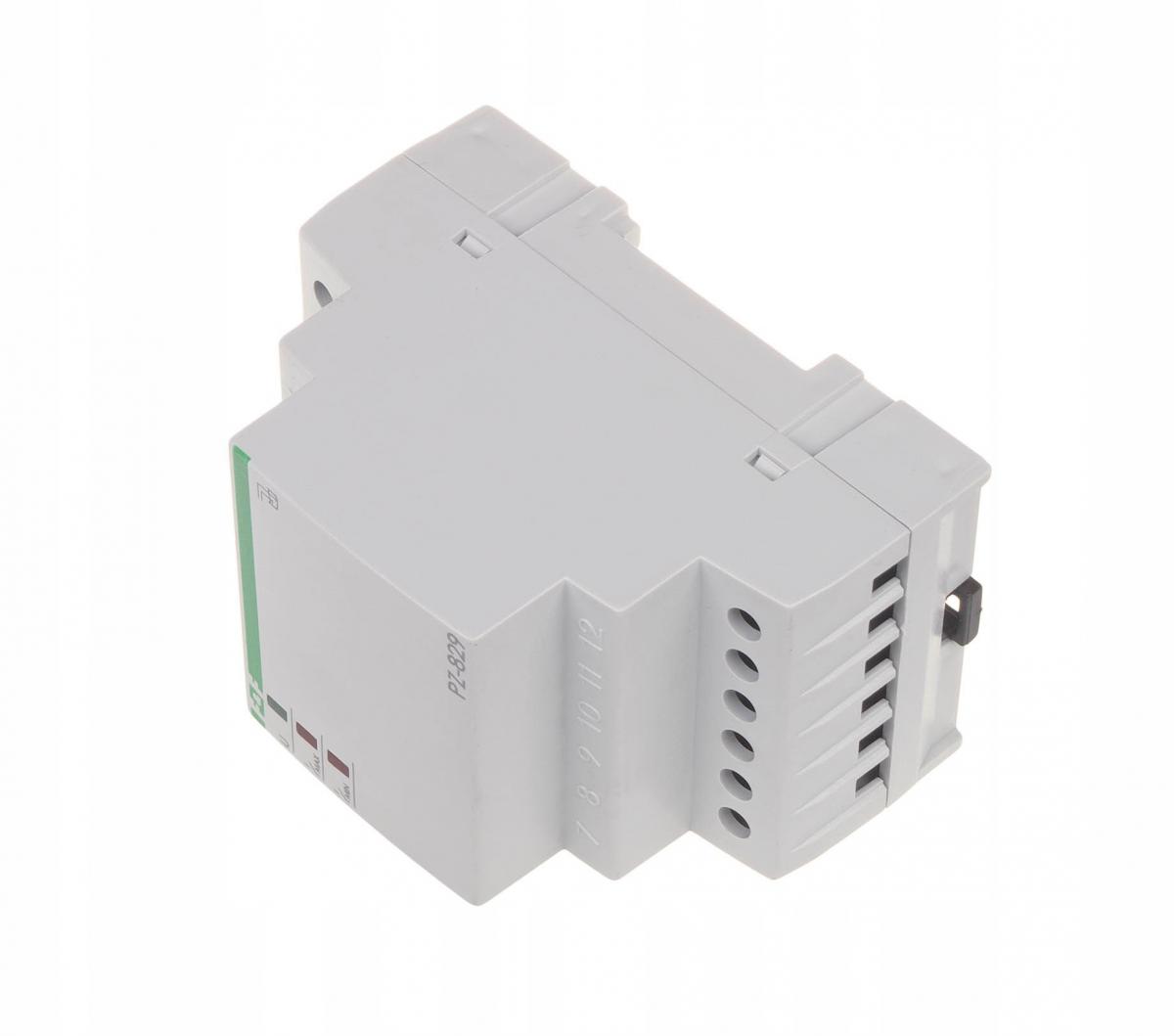

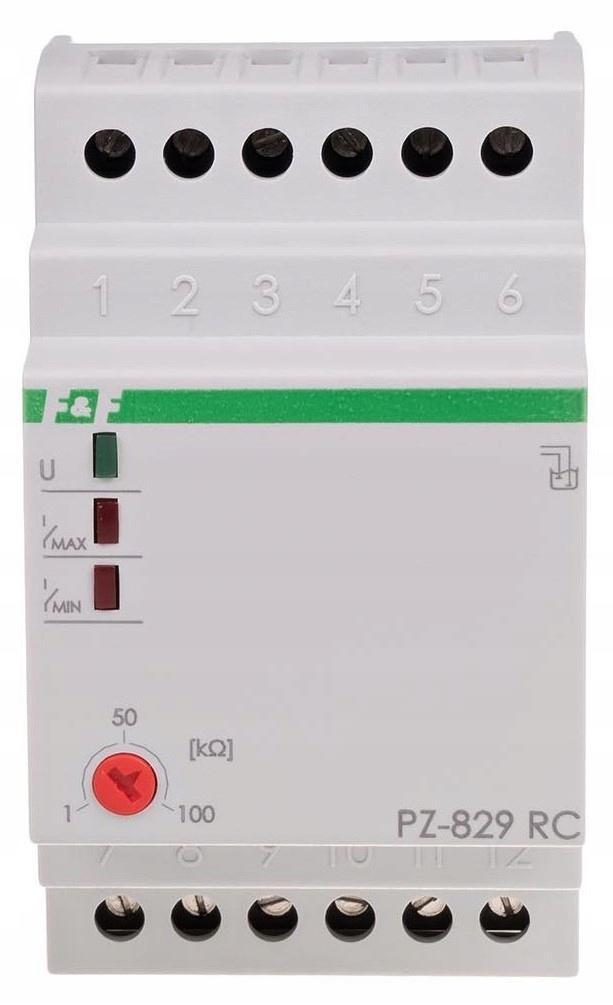

Przekaźnik poziomu cieczy F&F PZ-829RC-B dwustanowy z regulacją 2x16A 2NO/NC 230V AC na szynę DIN bez sond PZ2

• dwustanowy (min/max),
• regulacja czułości,
• 3 x sonda PZ2.

Przekaźniki PZ-829 wykrywają obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Utrzymują stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

Działanie

Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sond

Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.

Uwaga!

Zaciski 4-5-6 są separowane od sieci.

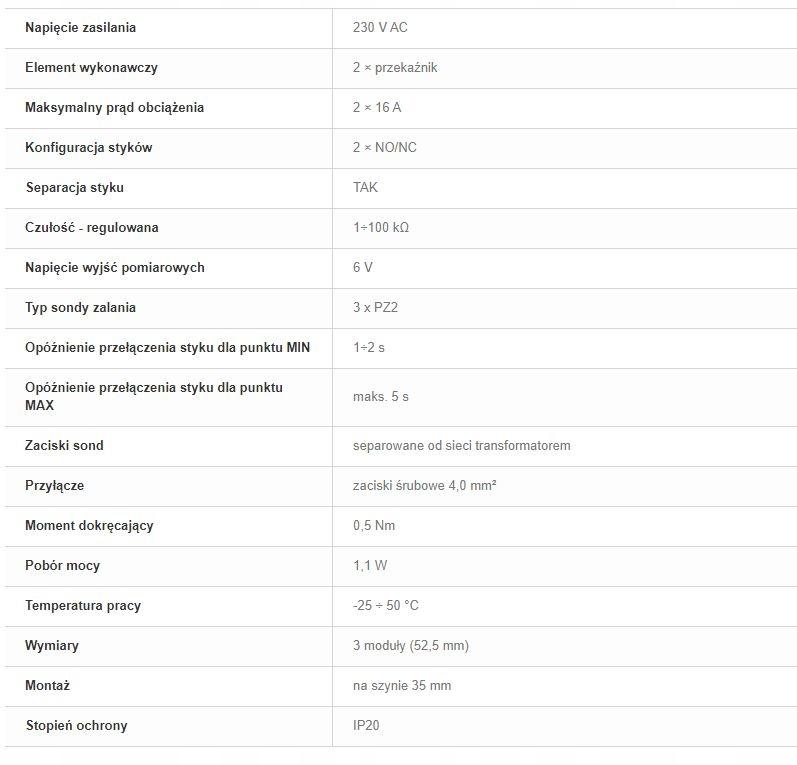

Dane techniczne:

Schemat:
