Przekaźnik Kontroli Poziomu Cieczy dwustanowy

F&F PZ-829

Przekaźnik PZ-829 wykrywa ciecze przewodzące prąd elektryczny na poziomach zamontowania sond zalania.

Utrzymuje stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

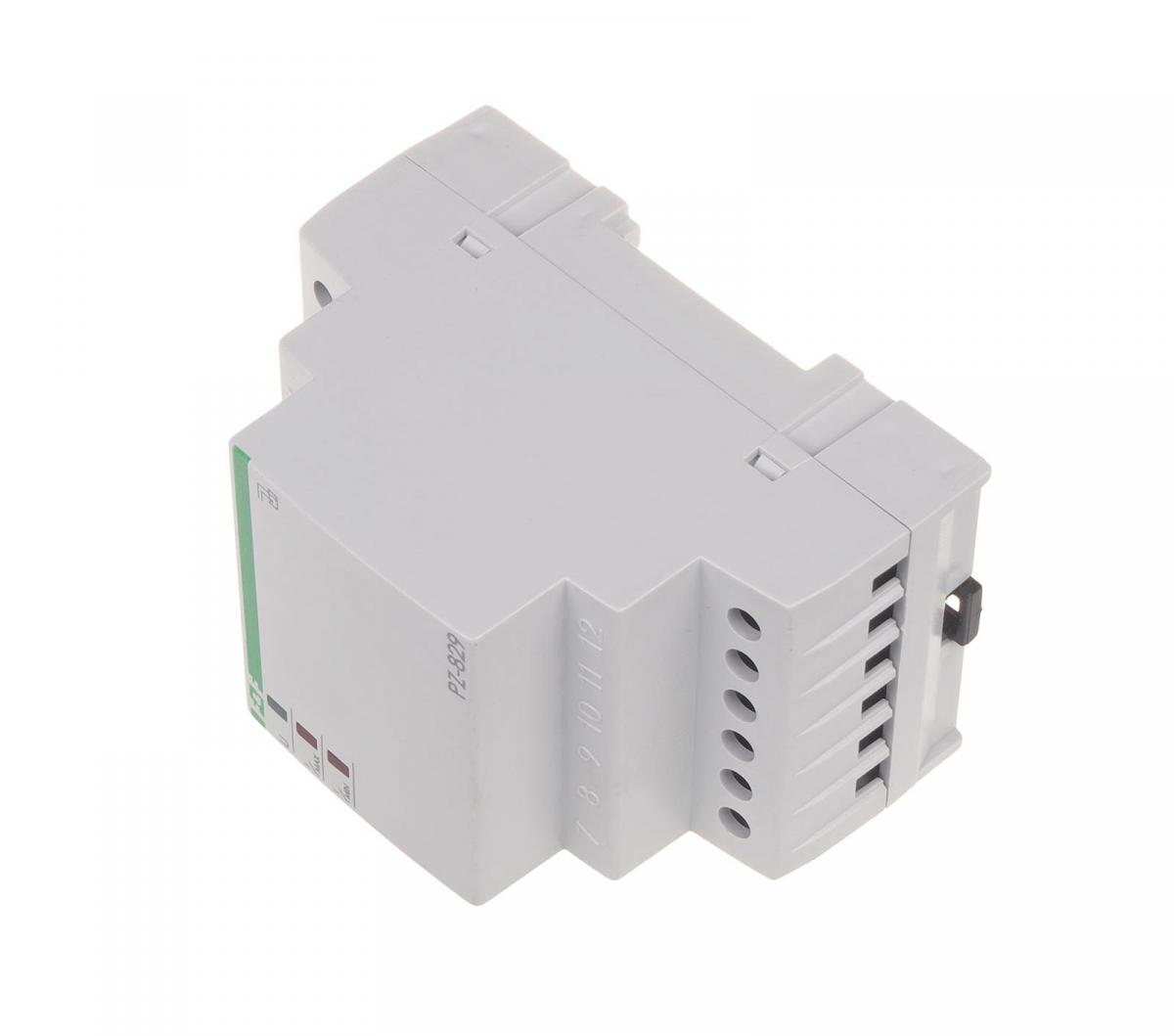

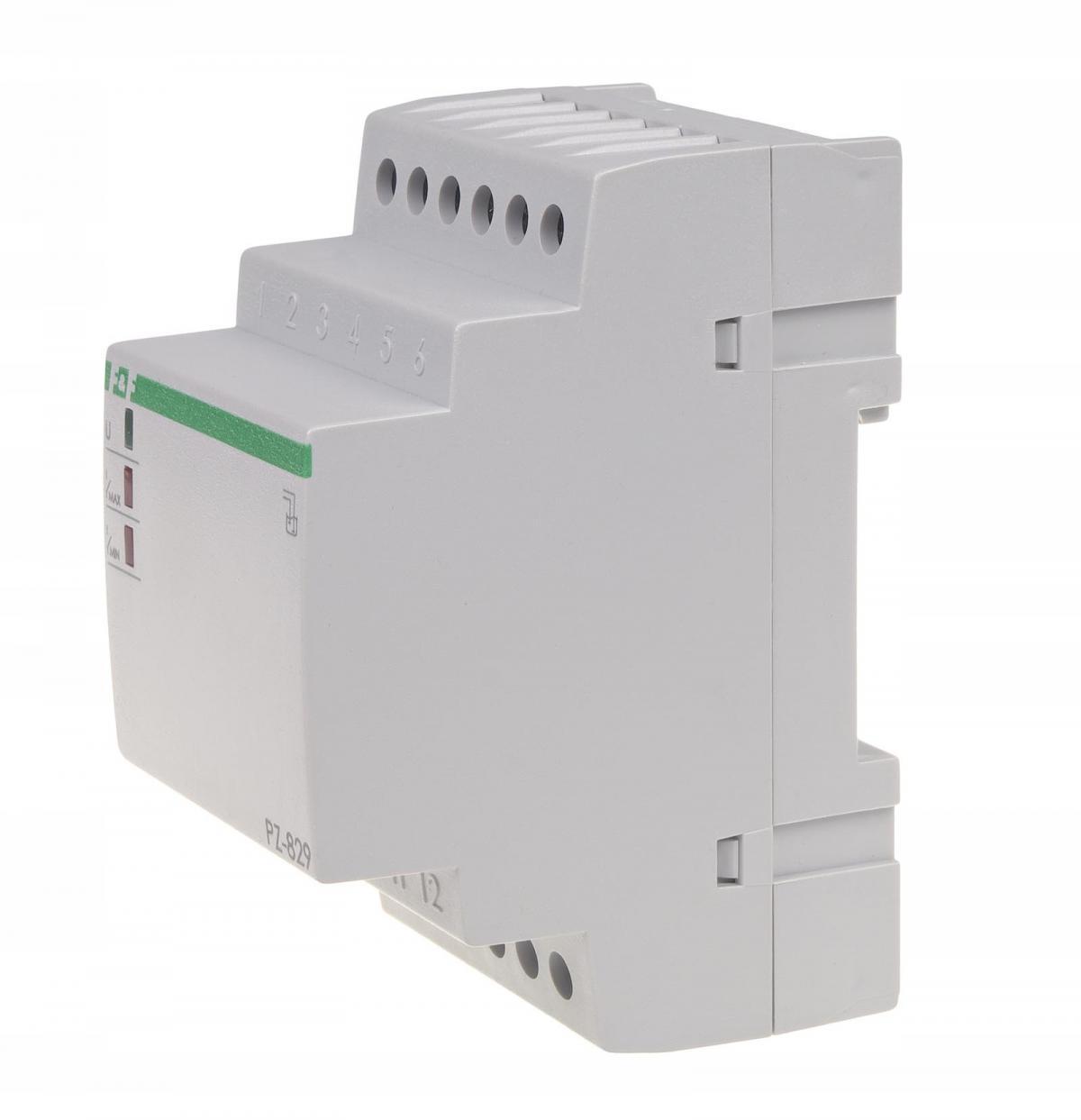

• Montaż: na Szynę TH35
• 3 x Dioda LED sygnalizujące napięcie oraz maksymalny i minimalny poziom cieczy
• Fabryczna stała nastawa czułości

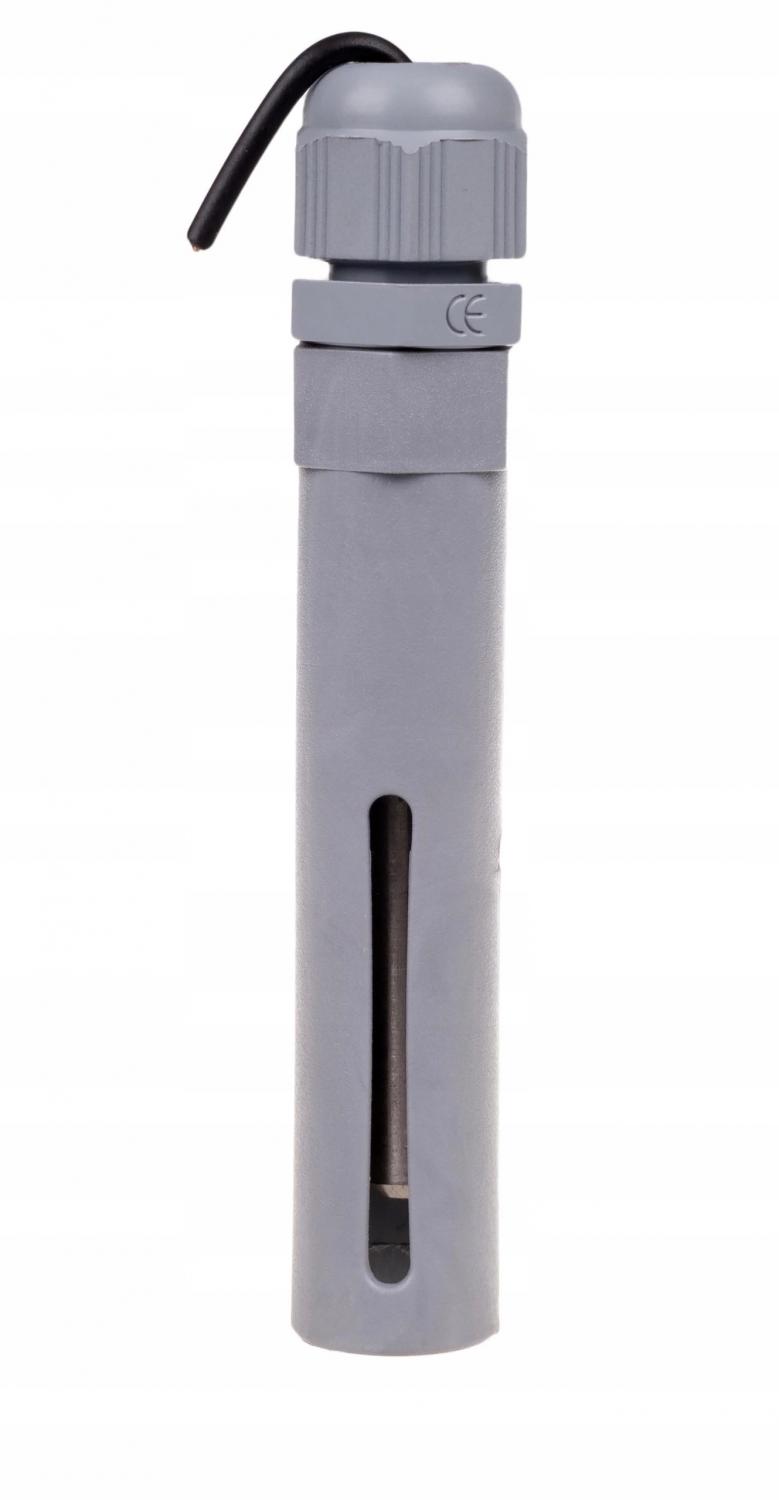

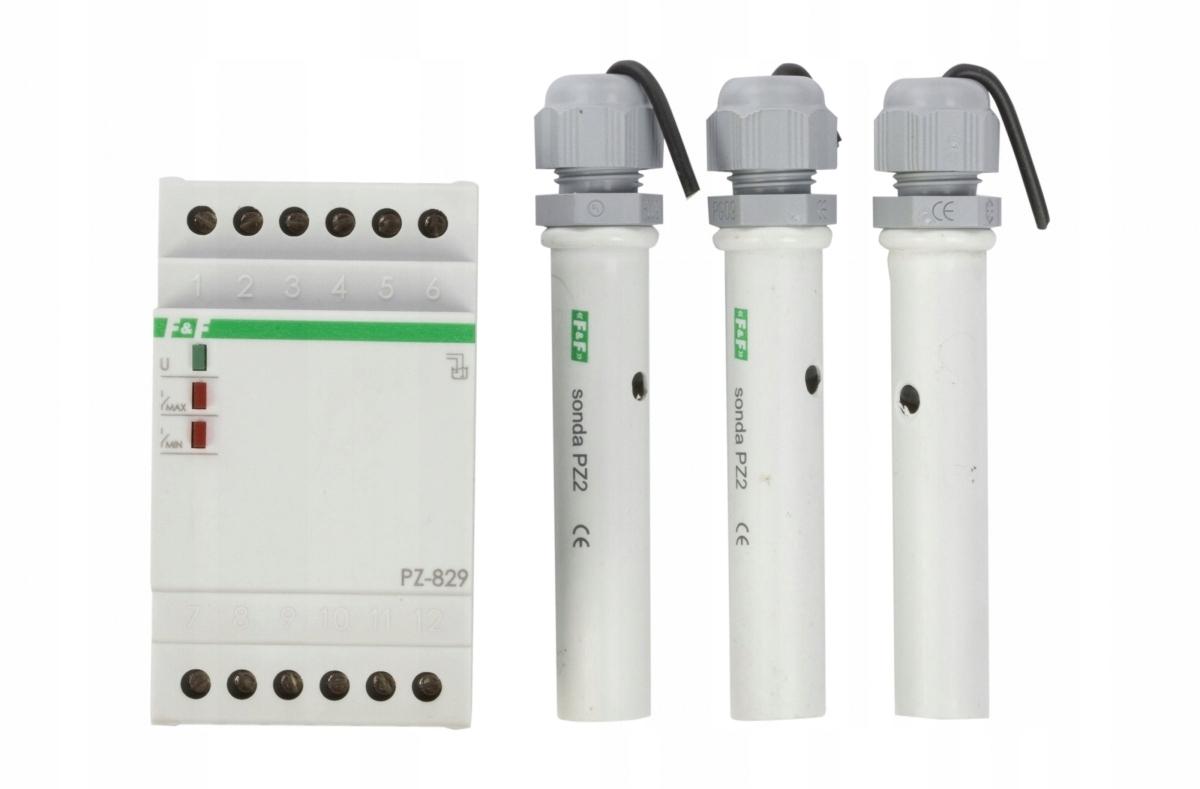

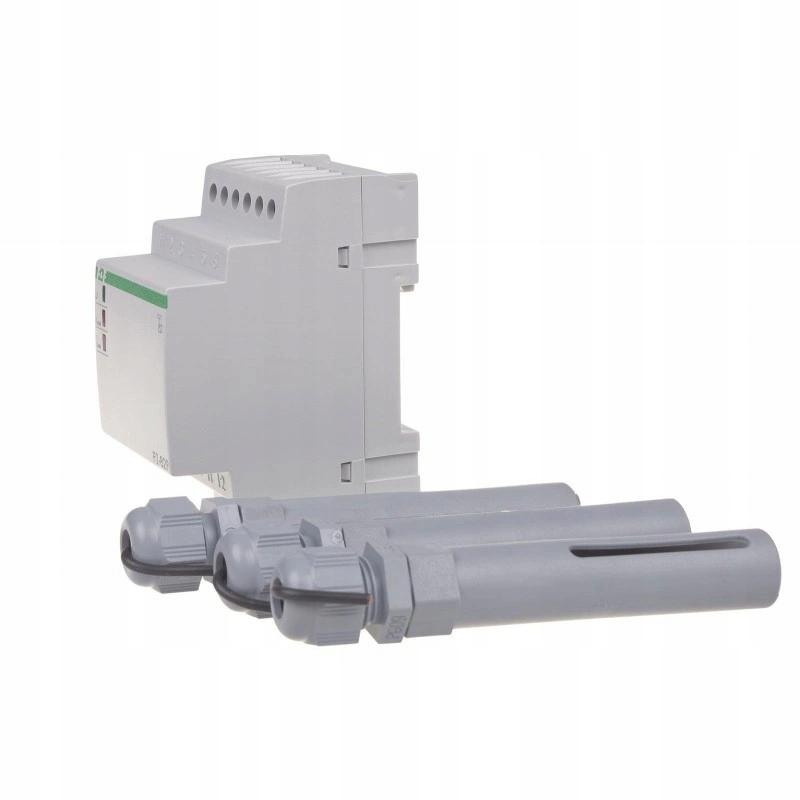

• 3 x Sonda PZ2 w zestawie

Działania Przekaźnika

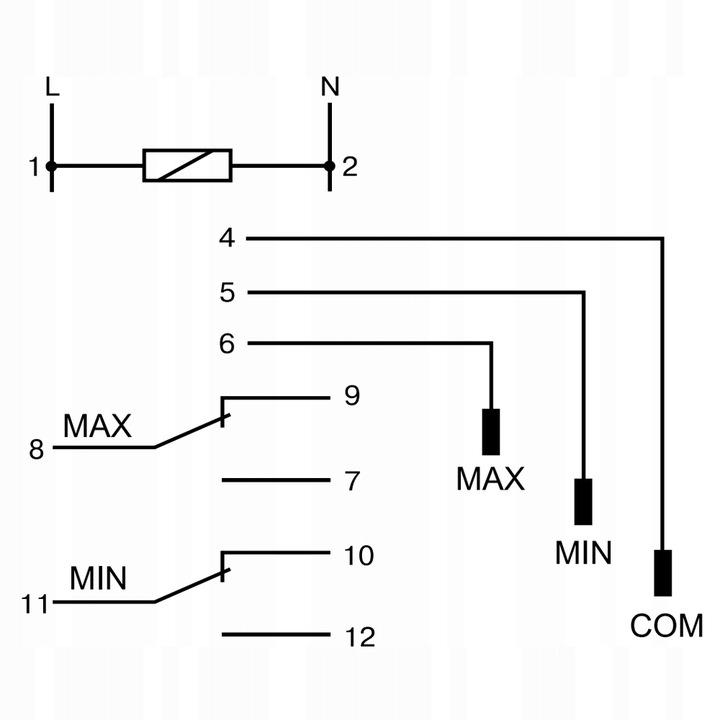

• Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9.
• Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sond

• Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm2 i maksymalnej długości 100 m.
