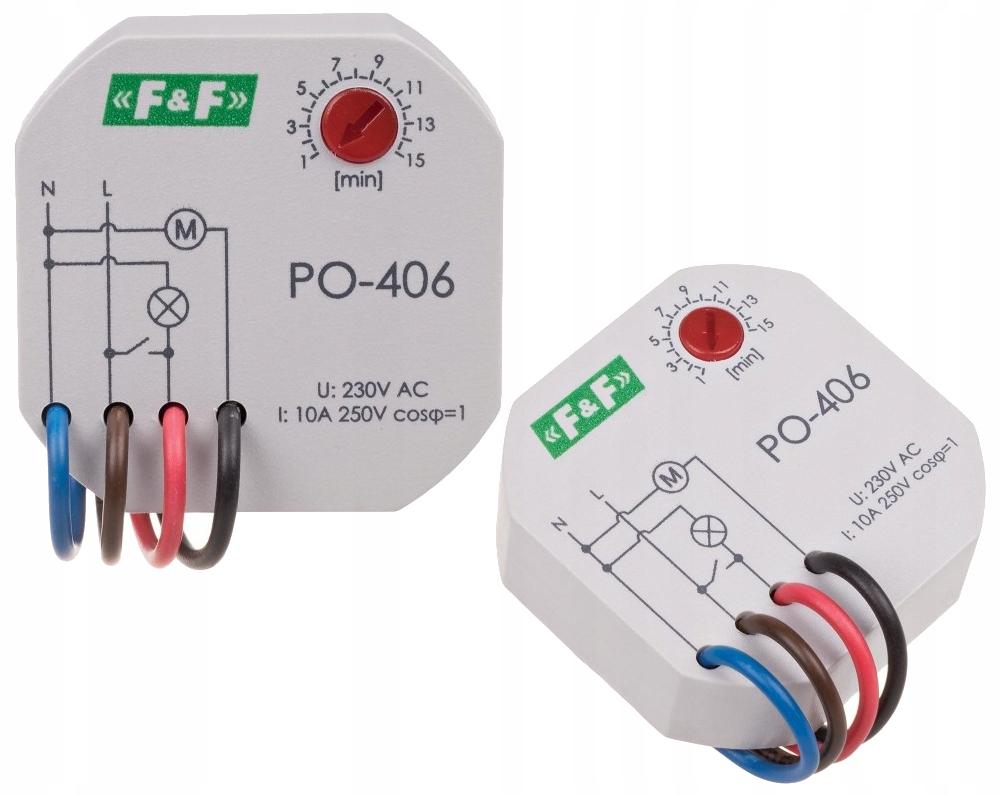

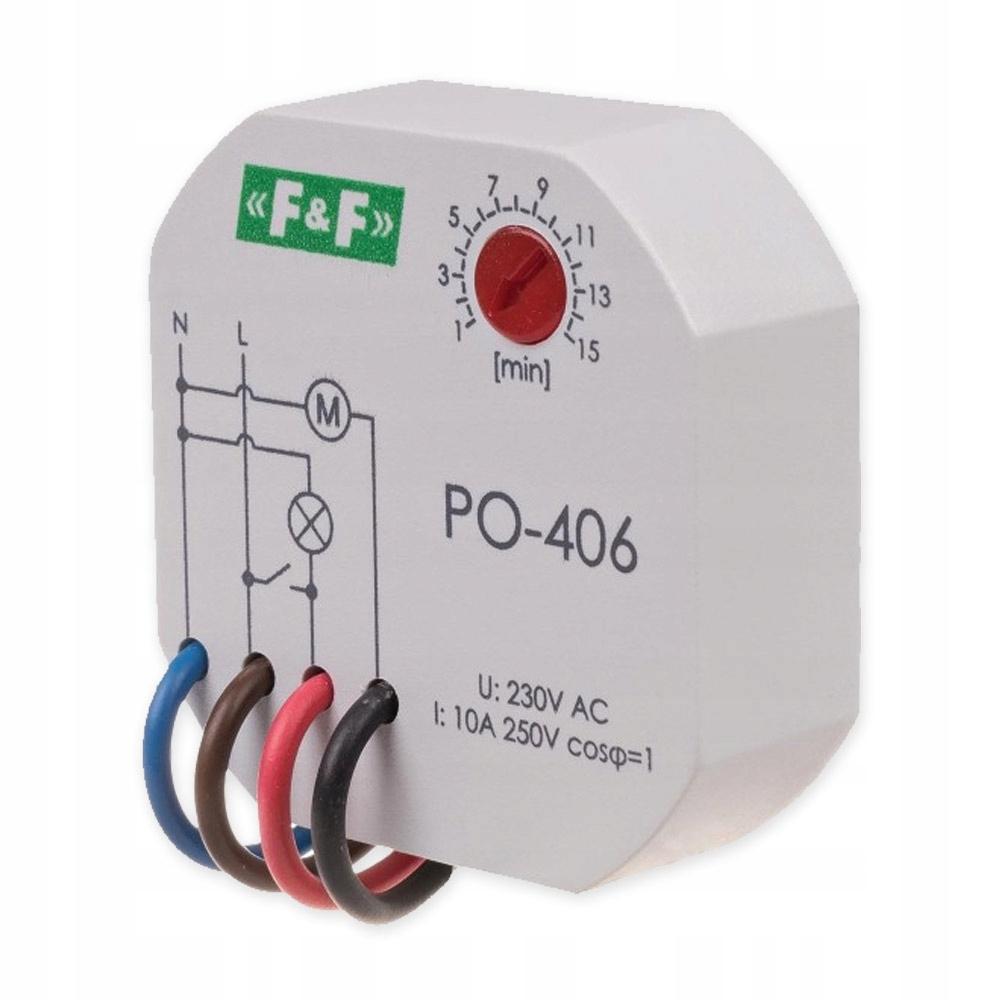

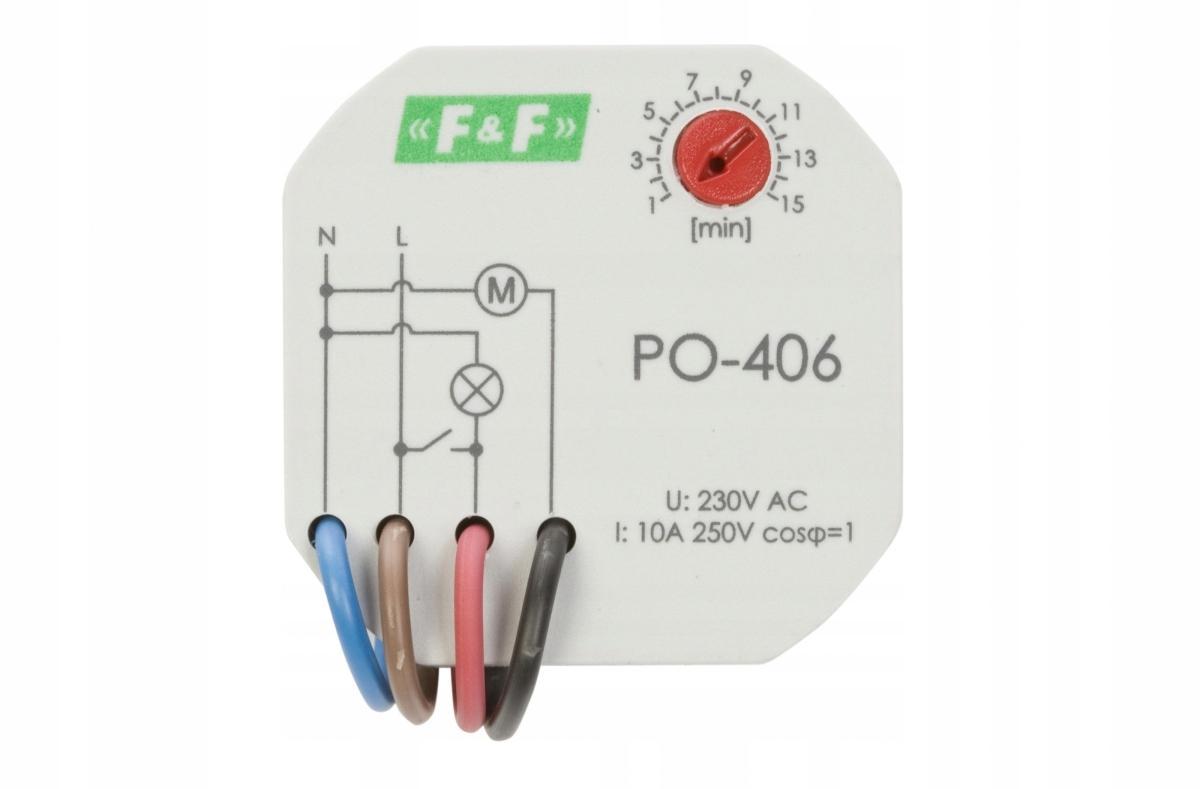

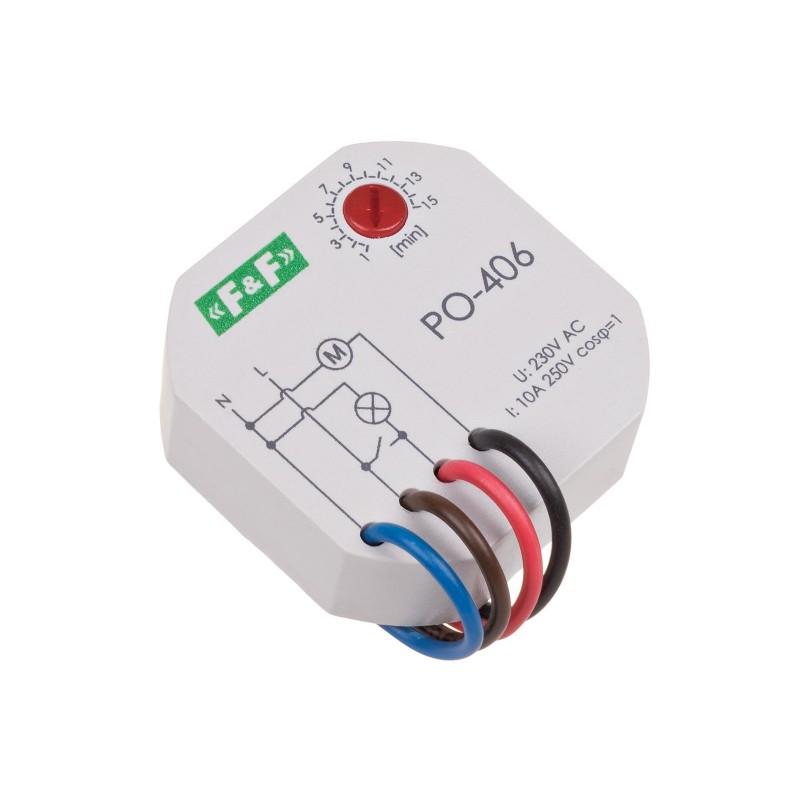

Przekaźnik czasowy z opóźnionym opadaniem PO-406 dopuszkowy

(nr kat PO-406) firmy F&F

Do puszki podtynkowej Ø60.

Przekaźniki czasowe z opóźnionym odpadaniem służą do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.

• produkt POLSKI
• zasilanie : 230 V
• maksymalne obciązenie : 10A
• element wykonawczy : przekaźnik
• separacja styku : Tak
• prąd impulsu sterującego : mniej niż 300 mA
• yygnalizacja stanu styku : LED czerwona
• opóźnienie zadziałania : 0,1-0,2s
• sygnalizacja zasilania : LED zielona
• czas podtrzymania : 1÷15 min

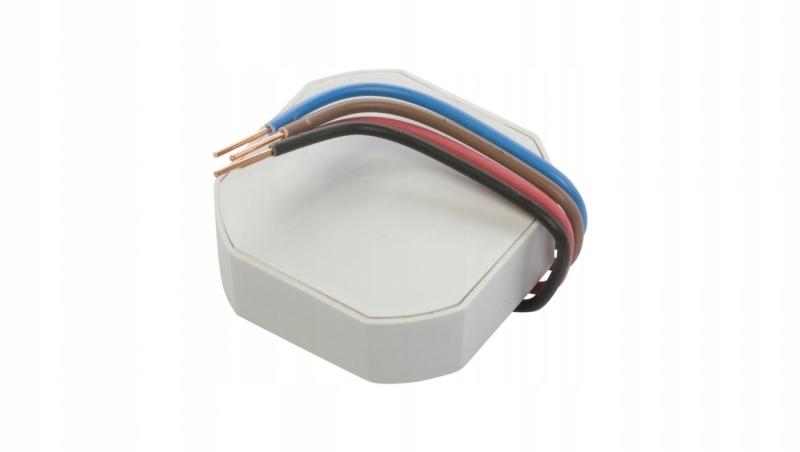

• przyłącze : 4×DY 1mm²; długość: 10 cm
• moment dokręcający :0,5 Nm
• pobór mocy : 0,56W
• temperatura pracy : -25 ÷ 50 °C
• wymiary : Ø 55 mm; wysokość: 13 mm
• montaż : w puszce podtynkowej Ø60
• stopień ochrony : IP20

Działanie

Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.
