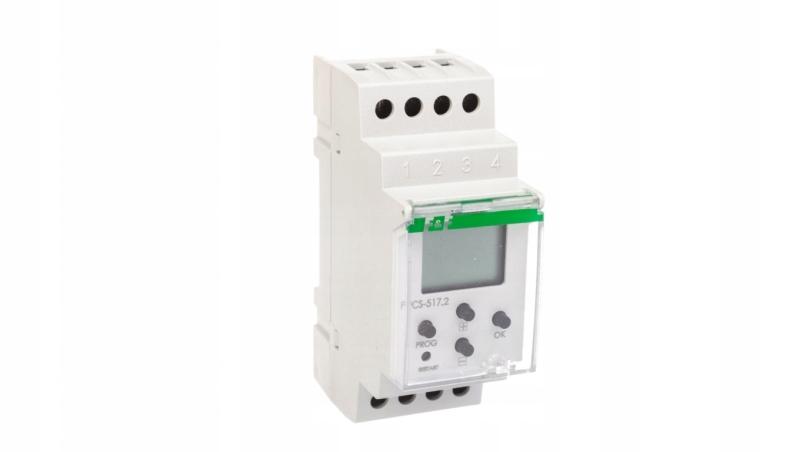

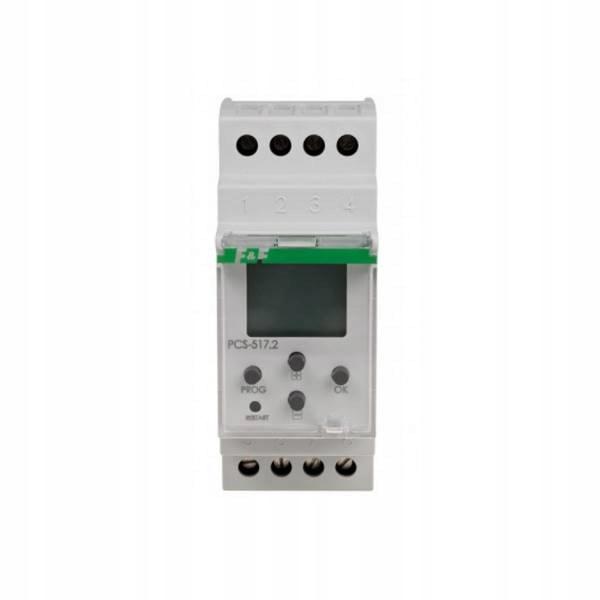

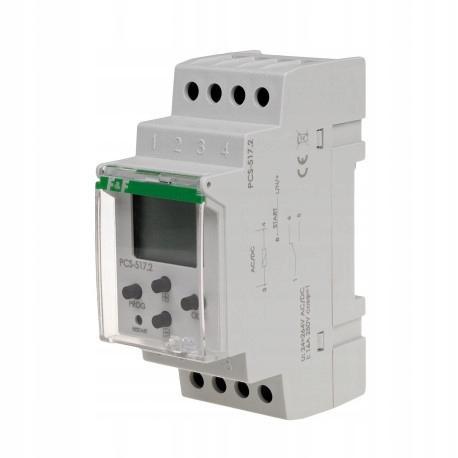

Przekaźnik czasowy

F&F PCS-517

• Służy do sterowania czasowego w układach automatyki przemysłowej i domowej.
• Funkcja: 18 funkcyjny z wejściem START
• Napięcie zasilania: 24÷264 V AC/DC
• Montaż: Na szynie TH35 (2 moduły)
• Bardzo precyzyjna nastawa czasów załączenia, np. 3godz.- 47min - 19sek.

Działanie:

• Przekaźnik realizuje jedną z nastawionych funkcji pracy zgodnie z zadanymi czasami.
• Funkcje 1÷5 aktywowane są napięciem zasilania. Po zakończeniu realizacji funkcji na wyświetlaczu pojawi się napis END (koniec). Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub “restarcie” procesora.
• Funkcje 6÷17 aktywowane są sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu powraca do stanu gotowości (czeka na kolejny sygnał START).
• Funkcja 18 - aktywowana jest sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu na wyświetlaczu pojawi się napis END (koniec). Przekaźnik nie reaguje na kolejne sygnały START. Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub “restarcie” procesora.

Instrukcja obsługi w języku polskim wraz z opisem każdej funkcji umieszczona w Dodatkowych Informacjach.

Dane techniczne:

• Napięcie zasilania: 24÷264 V AC/DC
• Tryb pracy: wielofunkcyjny
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 500 ms
• Prąd impulsu sterującego: mniej niż 1 mA
• Czas działania - regulowany: 0,25sek÷99h59min59s
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,5 W
• Temperatura pracy: -20÷50°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
