Przekaźnik bistabilny przełączany w zerowym napięciu i prądzie EXTA

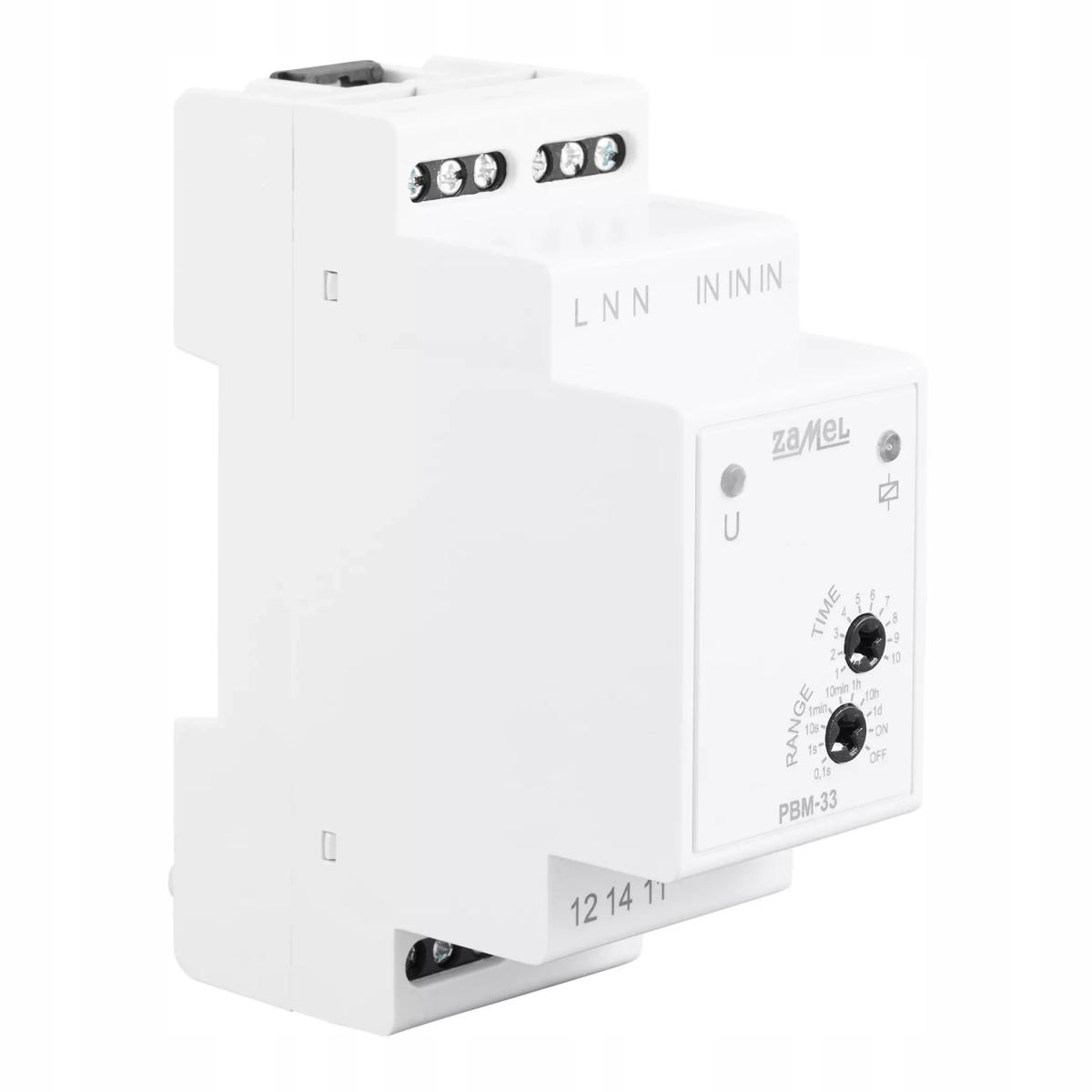

ZAMEL EXTA PBM-33

✔️ Przekaźnik bistabilny steruje oświetleniem LED hali przemysłowo-magazynowej

✔️ Dzięki zastosowanej technologii możliwe jest komfortowe przełączanie dużych obciążeń z wielu miejsc

✔️ Cicha praca przekaźnika oraz jego żywotność to dodatkowe atuty urządzenia

✔️ Dzięki możliwości nastawienia czasu opóźnienia automatycznego wyłączenia oświetlenie gaśnie automatycznie po upływie nastawionego czasu

✔️ Nie wymaga minimalnej wartości obciążenia

Zestaw składa się z

• 1 szt. Przekaźnik bistabilny PBM-33
• Instrukcja obsługi w języku polskim

Główne cechy funkcjonalne przekaźnika

➡️ Bistabilne (dwustanowe) sterowanie oświetleniem – idealnie sprawdzi się do sterowania oświetleniem biur, hal fabrycznych lub magazynowych.

➡️ Wyzwalanie impulsem zewnętrznym, dodatkowe ograniczenie czasowe.

➡️ Przekaźnik załączany przy zerowej wartości napięcia (ZVS) i zerowej wartości prądu (ZCS).

➡️ Nie wymaga minimalnej wartości obciążenia.

➡️ Przełączenie obwodu w warunkach ZVS i ZCS ogranicza ilość generowanych zakłóceń komutacyjnych i poprawia wyniki kompatybilności elektromagnetycznej EMC całego układu w jakim zastosowano przekaźnik.

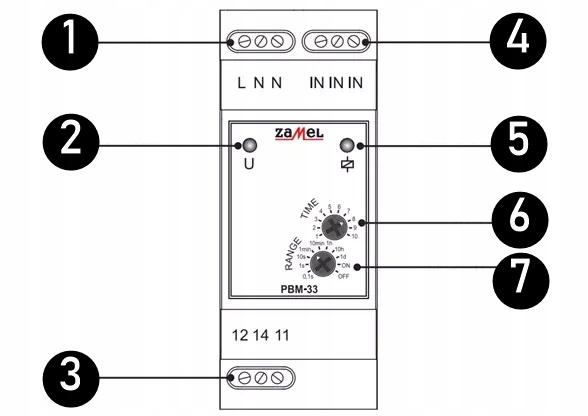

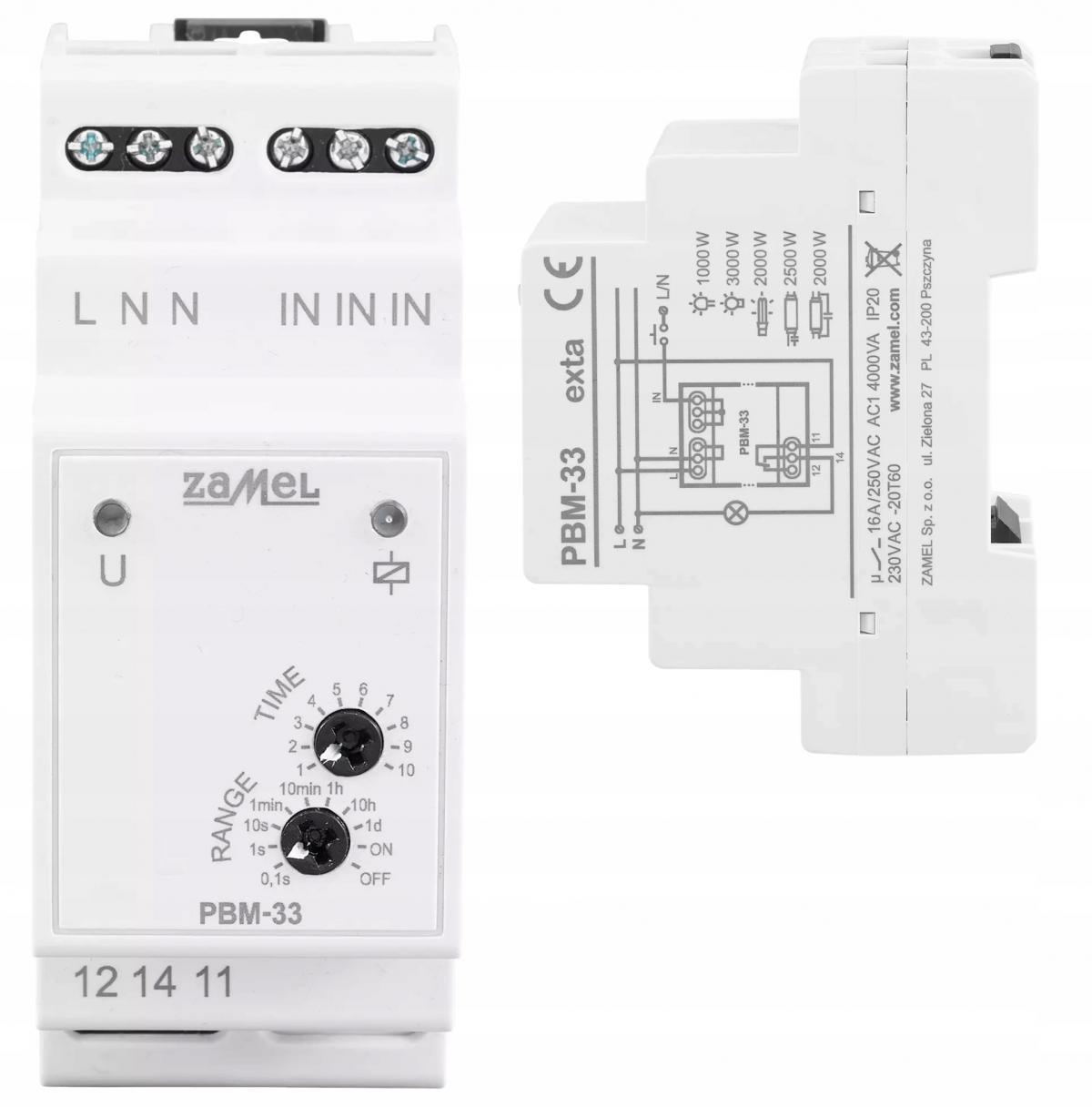

1. Zaciski zasilania (L, N, N)
2. Kontrolka napięcia zasilania

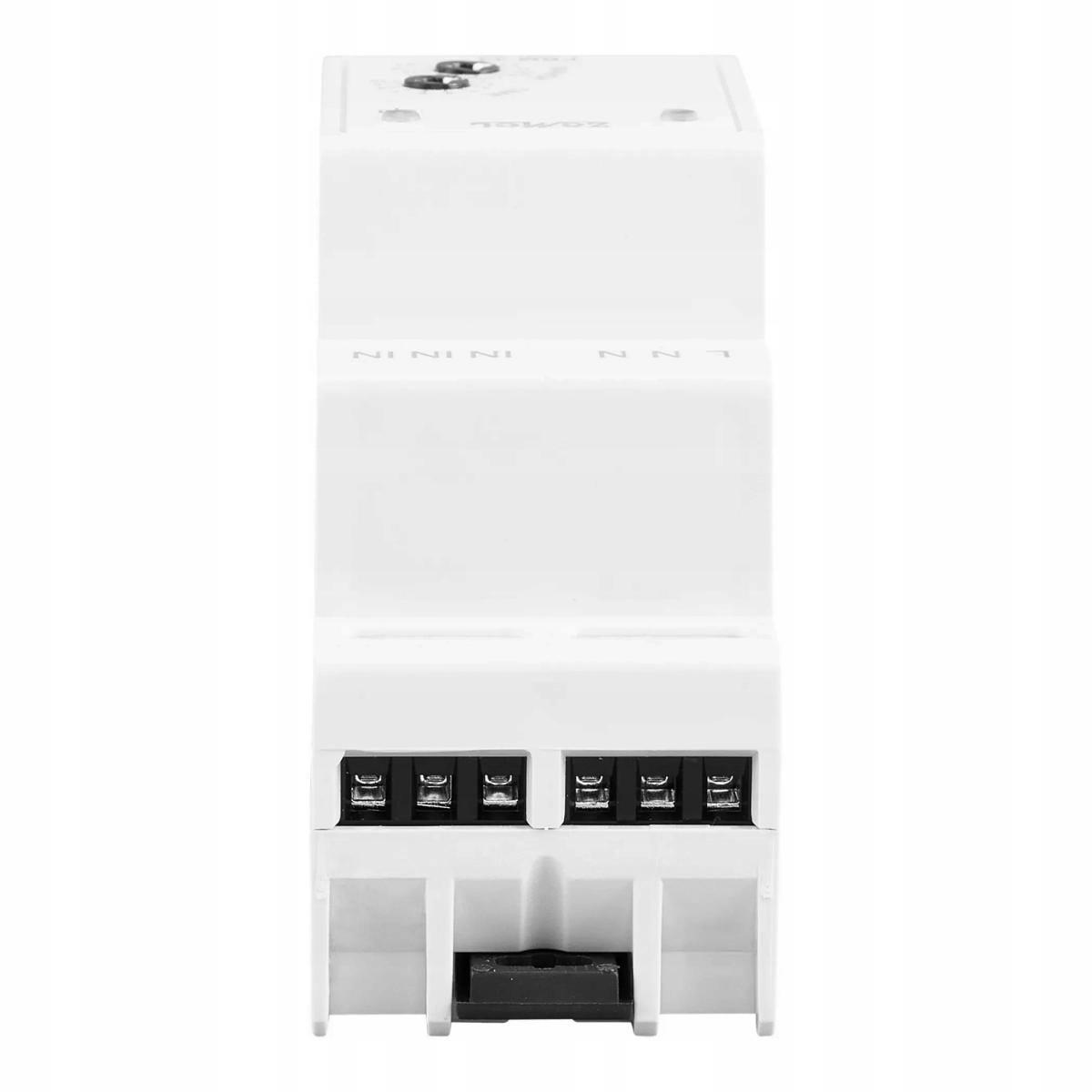

3. Zaciski wyjściowe przekaźnika (12, 14, 11)
4. Zaciski układu wyzwalania (IN, IN, IN)
5. Kontrolka stanu przekaźnika
6. Płynna regulacja czasu
7. Wybór zakresu czasowego

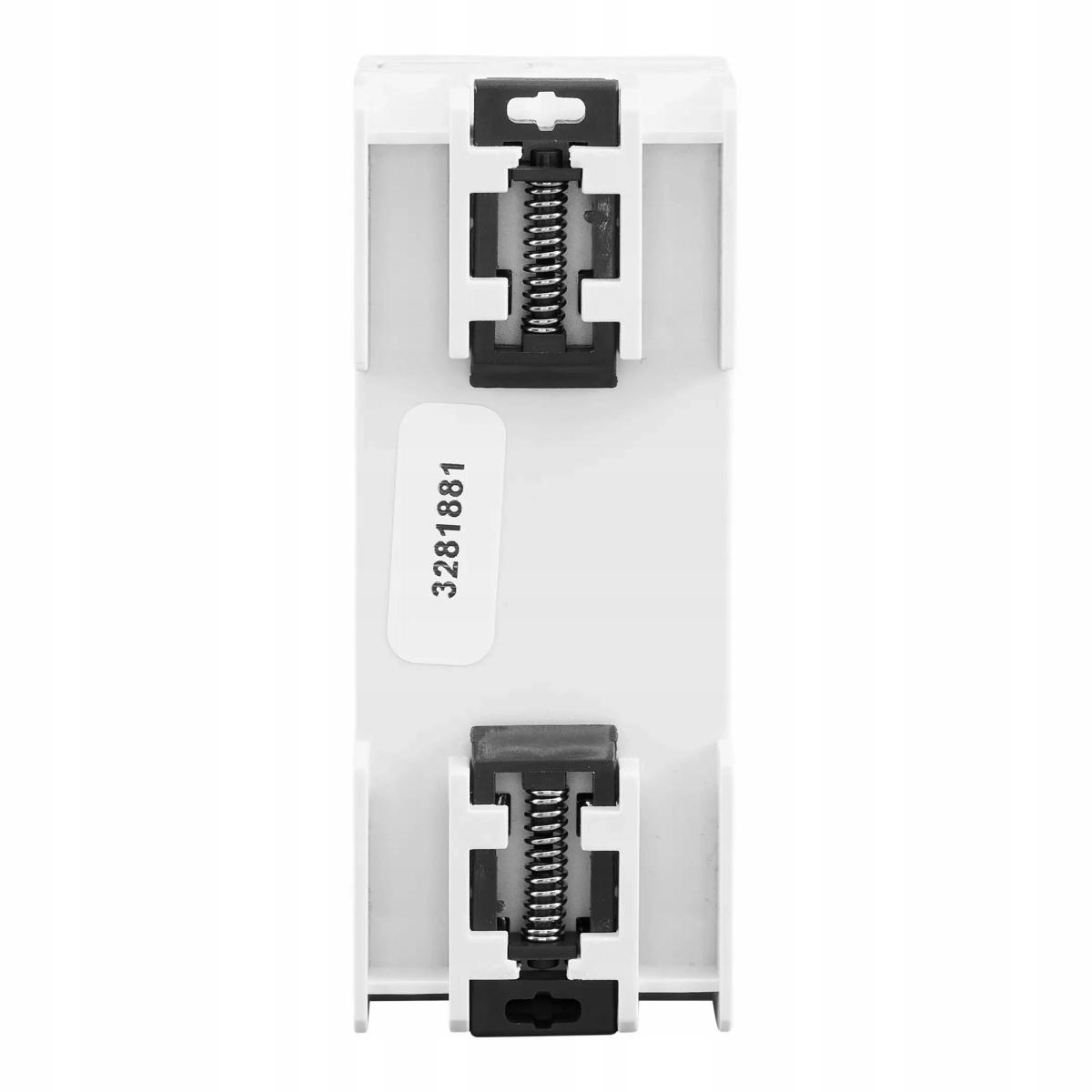

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie PBM31 w rozdzielni na szynie TH 35.

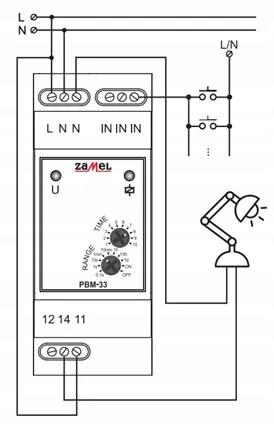

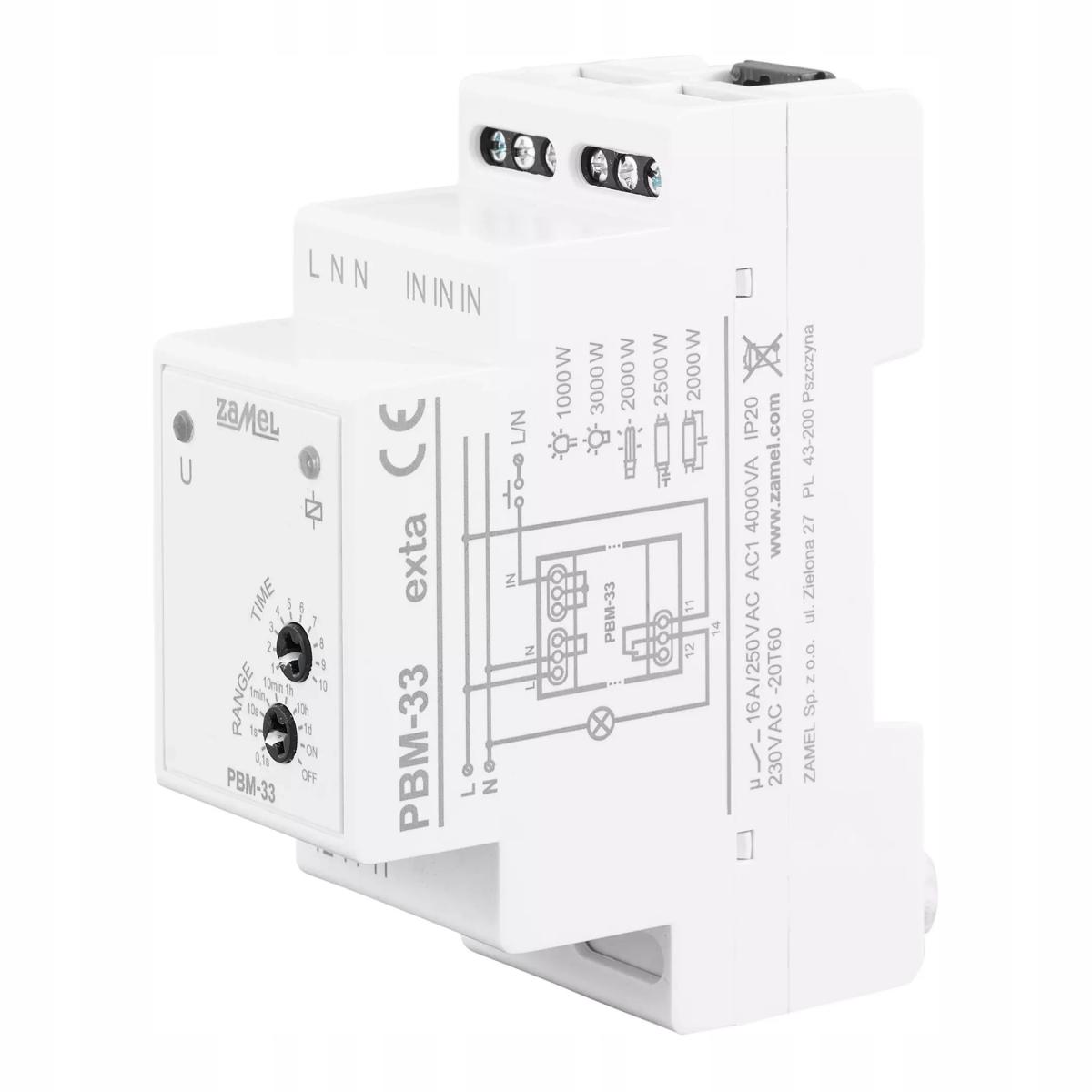

4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.

Urządzenie po poprawnym zamontowaniu i podłączeniu jest gotowe do pracy. Wyzwolenie układu przyciskiem jednobiegunowym powoduje załączenie oświetlenia na czas ustawiony przez użytkownika. Po upływie nastawionego czasu następuje automatyczne wyłączenie oświetlenia, aż do momentu ponownego wyzwolenia. Ponowne wyzwolenie przed upływem nastawionego czasu powoduje wyłączenie oświetlenia.

Dane techniczne

Dane techniczne

• Znamionowy pobór mocy: 1,5 W
• Obciążalność wyjść: 16A
• Sygnalizacja optyczna: Tak
• Stopień szczelności: IP20
• Certyfikat: CE
• Napięcie zasilania: 230V
• Liczba styków NO/NC: 1
• Przekrój przewodów przyłączeniowych [mm2]: 0,2-2,50
• Montaż: na szynie TH35
• Temperatura pracy: -20÷+60
