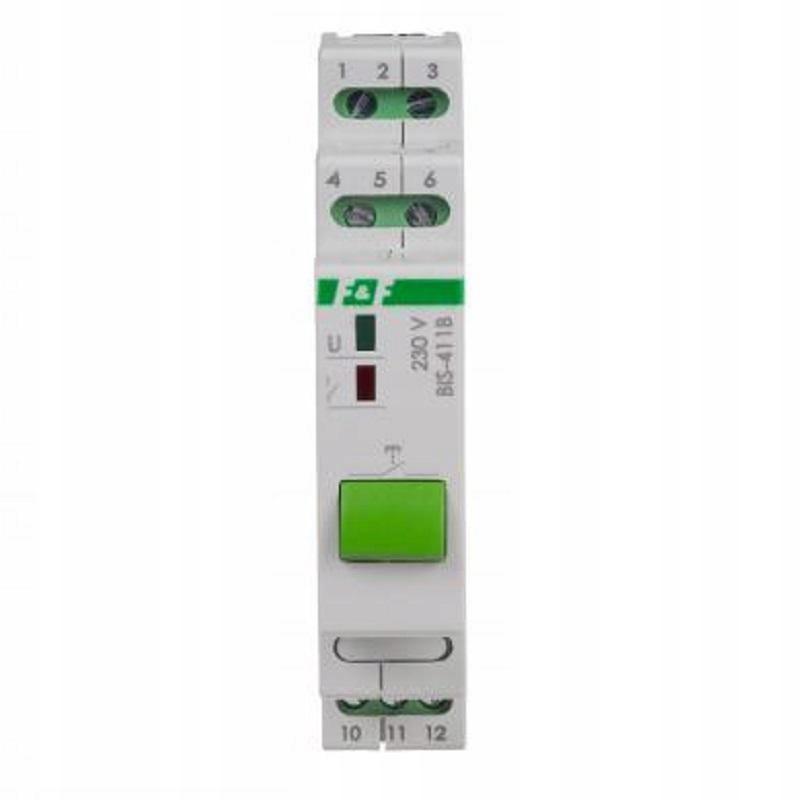

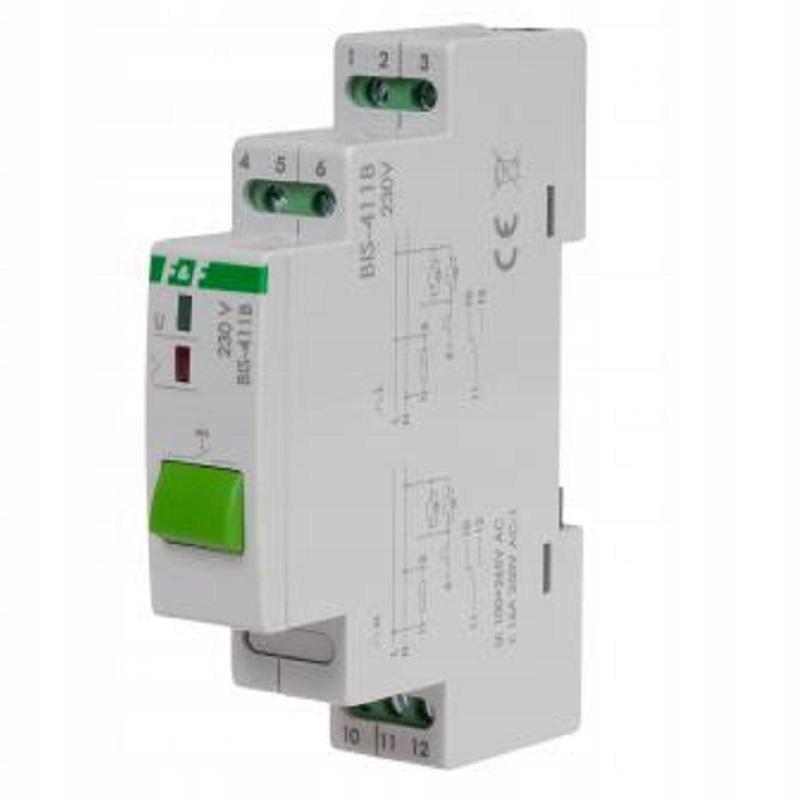

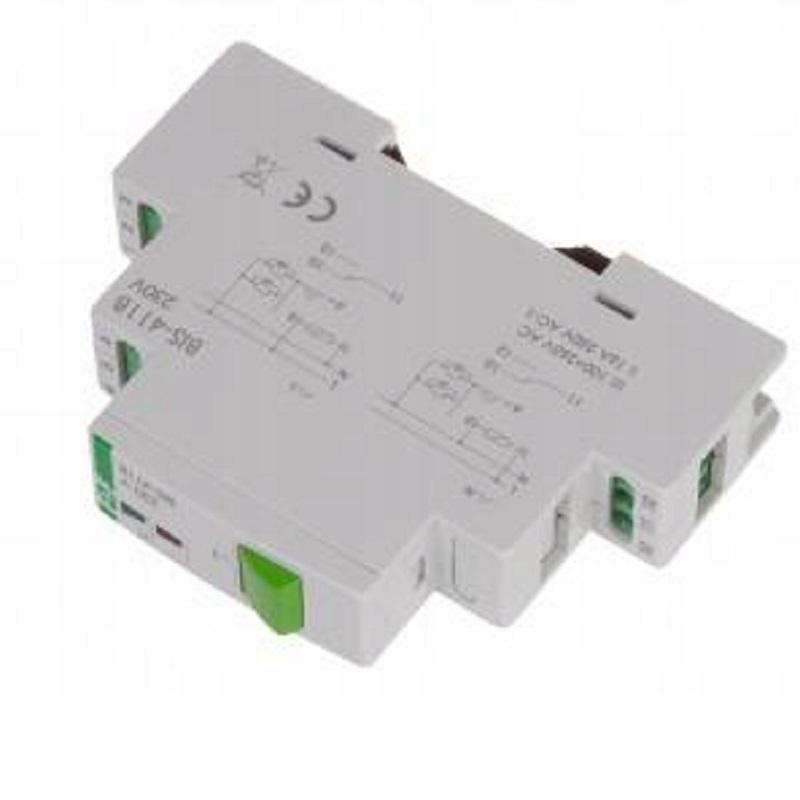

PRZEKAŹNIK BISTABILNY BIS-411B 230V F&F

PRZEZNACZENIE

Elektroniczny bistabilny przekaźnik impulsowy BIS-411B umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Przycisk na elewacji pozwala na bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych.

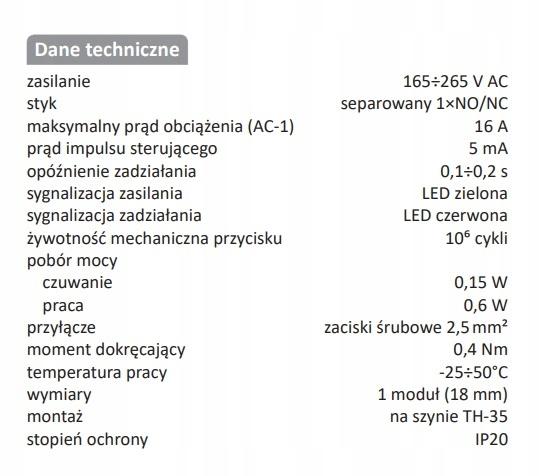

DANE TECHNICZNE

DZIAŁANIE

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwokowego), podłączonego do przekaźnika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. Przycisk na obudowie realizuje dokładnie taką samą funkcję jak przycisk zewnętrzny podłączony do zacisków urządzenia.

MONTAŻ

1. Odłączyć zasilanie.

2. Przekaźnik zamontować na szynie w skrzynce rozdzielczej.

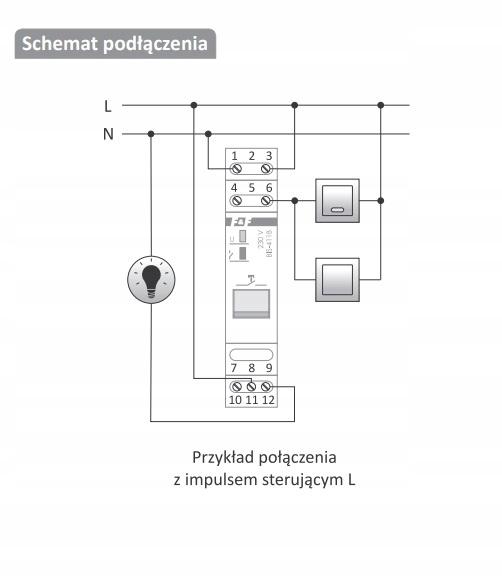

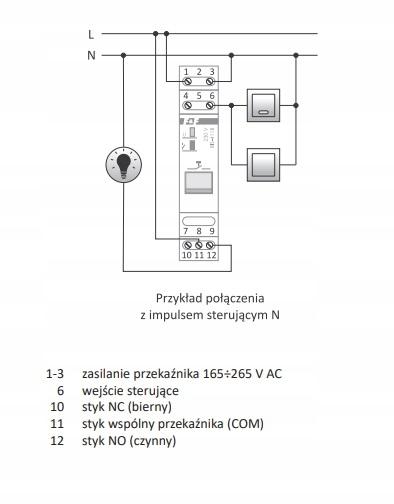

3. Podłączyć przewody zasilające do zacisków 1-3 zgodnie z wybraną opcją sterowania przekaźnika (impuls sterujący L lub N).

4. Włączniki chwilowe połączone równolegle, podłączyć do zacisku 6 i przewodu, do którego jest podłączony zacisk 3.

5. Zasilany odbiornik podłączyć szeregowo do zacisków 11-12.

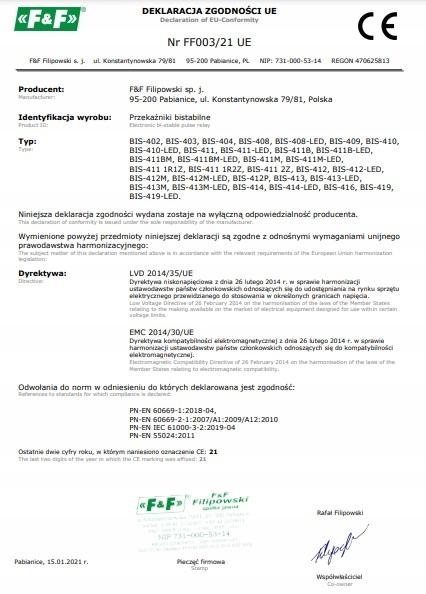

DEKLARACJA ZGODNOŚCI UE
