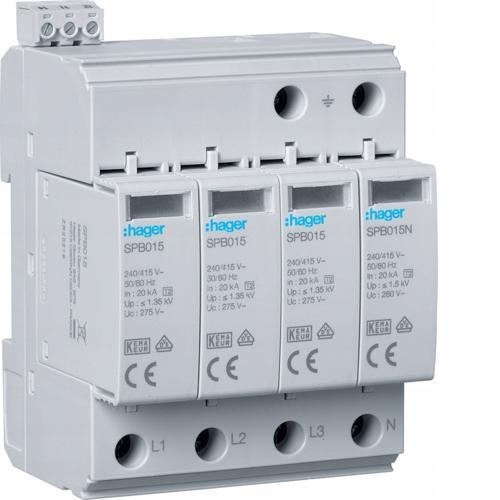

HAGER SPB415 ogranicznik przepięć SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up<1,35kV styk

Ogranicznik przepięć zapewnia ochronę przed przejściowymi przepięciami. Znajduje zastosowanie w budownictwie mieszkaniowym.

Parametry techniczne HAGER SPB415 ogranicznik przepięć SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up<1,35kV styk:

• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Częstotliwość: 50/60 Hz

Napięcie:

• Maksymalne napięcie trwałej pracy Uc: 275 V
• Napięciowy poziom ochrony Up: 1,35 kV
• Stopień ochrony Up L-PE / N-PE IEC61643-11: 1,6 kV
• najwyższe napięcie stałe Uc_AC IEC61643: 275 V

Prąd:

• Bezpiecznik: 125 A
• Największy prąd wyładowczy Imax (8/20µs, IEC 61643): 40 kA

Parametry elektryczne:

• Przekrój przyłącza wejścia SSK, przy elastycznym przewodzie: 0,14 / 1,5 mm²

Konfiguracja sieci:

• Rodzaj sieci: TT/TN-S

Wymiary:

• Głębokość produktu: 58,2 mm
• Wysokość produktu: 89,8 mm
• Szerokość produktu: 71 mm

Instalacja / Montaż

• Moment dokręcający: 3

Podłączenie

• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 35 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 25 mm²

Wyposażenie

• Ze stykiem zdalnym: tak

Norma

• Dopuszczenia / atesty: KEMA, VDE
• Badania zgodnie z PN-EN 61643-11: T2
• Dyrektywa europejska WEEE: dotyczy

Warunki użytkowania

• Temperatura robocza: -40…80 °C

Jest to HAGER SPB415 ogranicznik przepięć SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up<1,35kV styk
