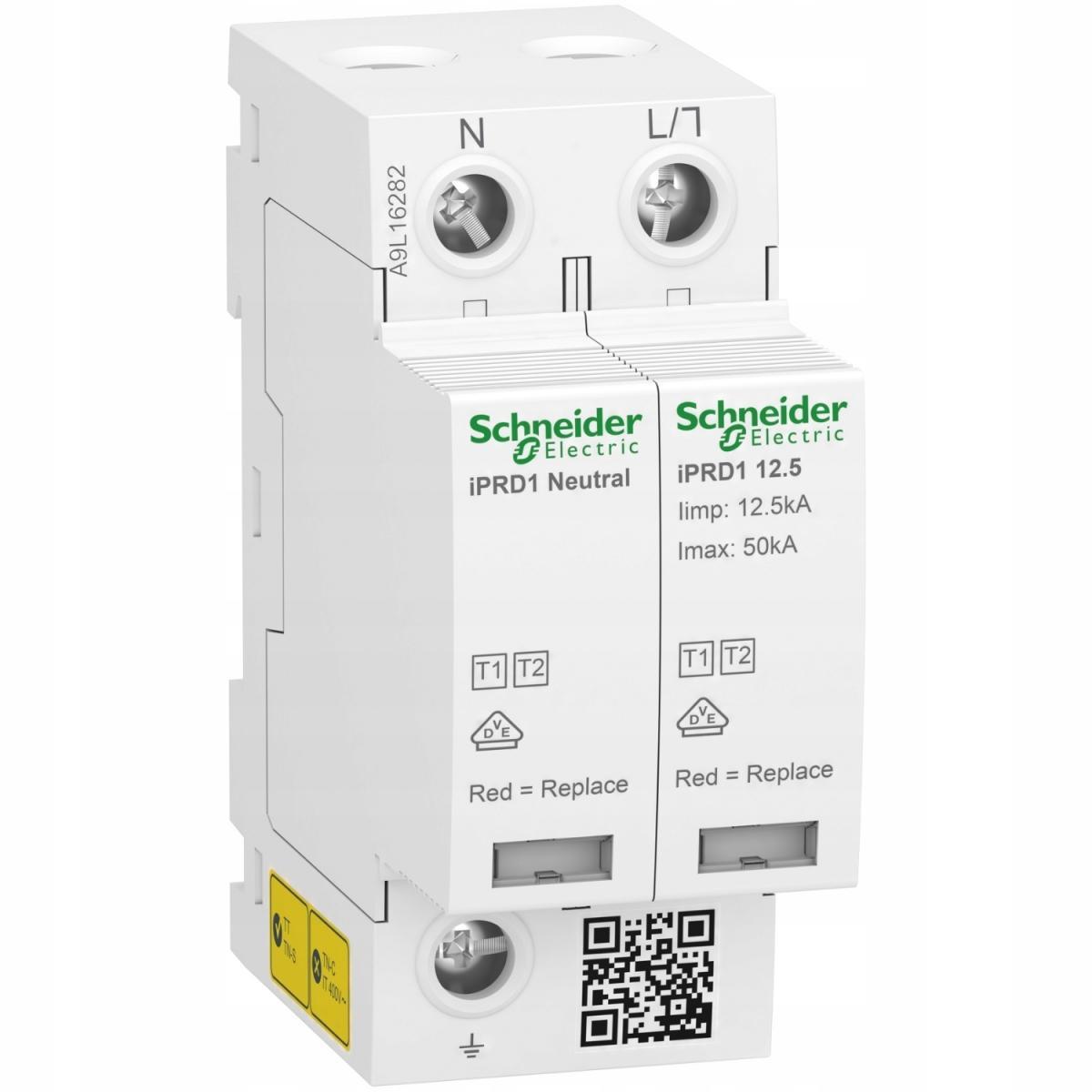

Schneider Electric Ogranicznik przepięć iPRD1 12.5R-T12-1N, A9L16282

Parametry podstawowe:

• seria Acti9
• Nazwa produktuActi9 iPRD1
• Typ produktu lub komponentu Ochronnik przeciwprzepięciowy
• skrócona nazwa urządzenia IPRD1 12.5
• Opis biegunów 1P + N
• zdalna sygnalizacja Z
• zestaw styków sygnałowych1 SD (1 Z/O)
• rodzaj ochronnika przeciwprzepięciowego Sieć rozdziału elektrycznego
• system uziemienia TN-S TT

Na ziemi występuje jednocześnie od 2 000 do 5 000 burz. Burzom towarzyszą wyładowania atmosferyczne, które stanowią poważne zagrożenie zarówno dla ludzi, jak i dla urządzeń. Pioruny trafiają w ziemię z częstością od 30 do 100 razy na sekundę. Każdego roku występuje około 3 miliardów doziemnych wyładowań piorunowych. Wyładowania atmosferyczne powodują dużą liczę pożarów, często na obszarach rolniczych (niszcząc domy lub powodując ich uszkodzenia). Wyładowania atmosferyczne uszkadzają także systemy elektryczne lub elektroniczne urządzeń, a w szczególności: urządzenia elektryczne i elektroniczne, urządzenia wentylacji, rekuperacji i klimatyzacji, sprzęt RTV i AGD, zarówno w budynkach mieszkalnych, jak i przemysłowych. Koszt naprawy uszkodzenia spowodowanego wyładowaniem często jest wysoki.

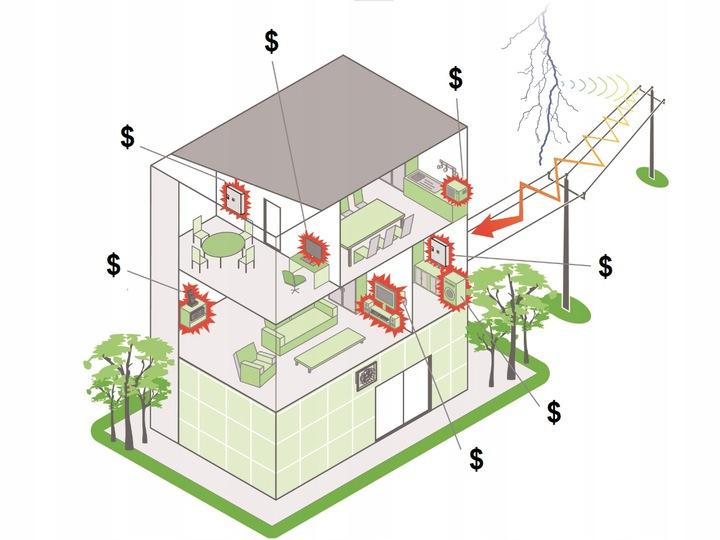

Udary piorunowe mogą wpływać na pracę systemów elektrycznych (i/lub) elektronicznych w budynkach na dwa sposoby:

1. wskutek bezpośredniego uderzenia pioruna w budynek przypadek a) na rysunku

2. wskutek oddziaływania pobliskich uderzeń pioruna:

a) Piorun może uderzyć w naziemne linie zasilające dochodzące do budynku

b) Przepięcie może rozprzestrzeniać się na odległość kilku kilometrów od miejsca uderzenia.

c) Piorun może uderzyć blisko linii zasilających, promieniowanie elektromagnetyczne, generowane przez prąd wyładowania, indukuje prądy i przepięcia w sieci zasilania elektrycznego.

d) Piorun może uderzyć w miejsce blisko budynku Potencjał ziemi wokół punktu uderzenia wzrasta do niebezpiecznych wartości.

Podwyższona ciągłość zasilania i bezpieczeństwo dzięki:

• certyfikowanej koordynacji z rozłączającymi wyłącznikami,
• wytrzymałości połączeń,
• zdalnej informacji o stanie urządzenia zabezpieczającego - Range Application Presentation:
• Ochrona instalacji elektrycznych w budownictwie przemysłowym i powszechnym przed przepięciami przewodzonymi i indukowanymi, spowodowanymi pośrednimi wyładowaniami atmosferycznymi
• Zastosowanie w budownictwie mieszkaniowym, przemysłowym i powszechnym
