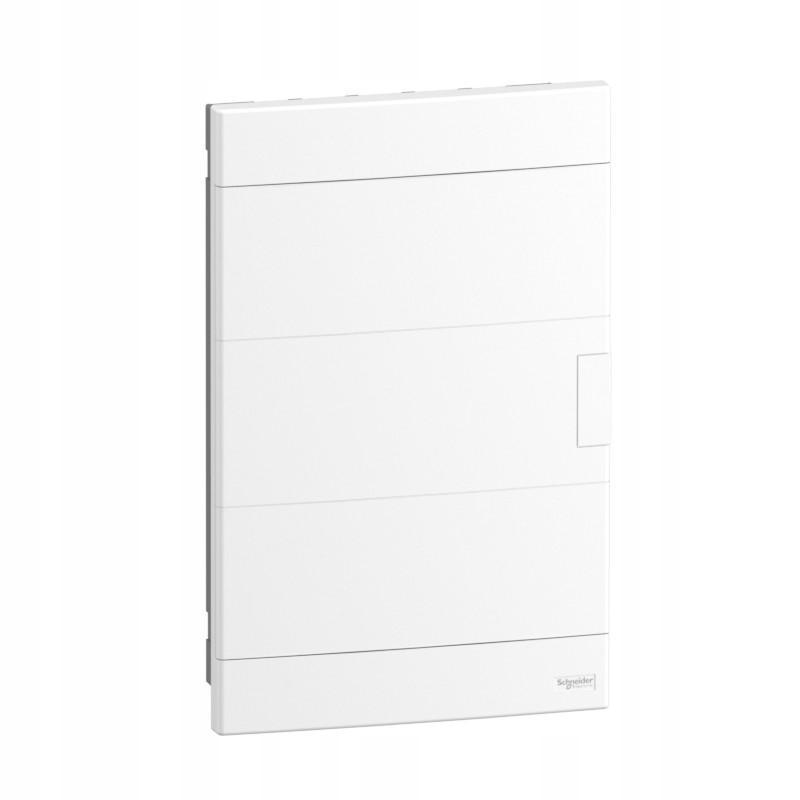

Schneider Obudowa podtynkowa, Easy9 EU IP40 EZ9EU-3-12-PT-P drzwi białe 3 rzędy 12 modułów/rząd

Easy9 EU to obudowa podtynkowa przeznaczona do aparatury modułowej przede wszystkim w budownictwie mieszkaniowym. Zawiera 3 rzędy mieszczące 12 standardowych modułów w rozmiarze 18 mm. Można w niej umieścić wszystkie typy aparatury modułowej.

Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 22 otworów (11x16mm² + 11x10mm²). Posiada odwracalne drzwi pełne w kolorze białym, o kącie otwarcia 180°. Kolor obudowy jest biały (RAL 9003).

Obudowa dedykowana do montażu wewnątrz pomieszczeń. Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych. Kable mogą być wprowadzane przez 4 boki obudowy poprzez osłabienia na rurki instalacyjne. Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych.

Wymiary wynoszą: (W) 300 mm x (S) 470 mm x (G) 99 mm, szerokość wyrażona w modułach 18 mm wynosi: 36, obudowa waży 1,80 kg.

Obudowa wykonana jest z samogasnącego tworzywa sztucznego. Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10. Klasa izolacji elektrycznej to klasa II (podwójna izolacja). Stopień zanieczyszczenia wynosi 2. Zgodnie z normą IEC 62262 stopień ochrony IK to IK07. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -25°C do +70°C. Obudowa jest zgodna z normą IEC 60670-1-24.

Dane techniczne:

•    [In] prąd znamionowy: 80 A

•    Ilość rzędów: 3

•    Ilość modułów 18mm w rzędzie: 12

•    Typ obudowy: obudowa modułowa

•    Masa produktu: 1,85 kg

•    Głębokość: 99 mm

•    Szerokość: 300 mm

•    Wysokość: 470 mm

•    Otwieranie drzwi: odwracalny/nawrotny (180 °)

•    Materiał obudowy: plastik samogasnący

•    Kolor: Biały (RAL 9003)

•    Kolor drzwi: Biały (RAL 9003)

Zalety produktu

• Łatwa i szybka instalacja
• Pewne mocowanie na ścianie i łatwe poziomowanie przy montażu
• Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
• Duża powierzchnia możliwa do wiercenia (wiertła koronowe)
• Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części
