Schneider Obudowa podtynkowa, Easy9 EU IP40 EZ9EU-1-12-PT-T drzwi transparentne 1 rząd 12 modułów/rząd

Easy9 EU to obudowa podtynkowa przeznaczona do aparatury modułowej przede wszystkim w budownictwie mieszkaniowym.

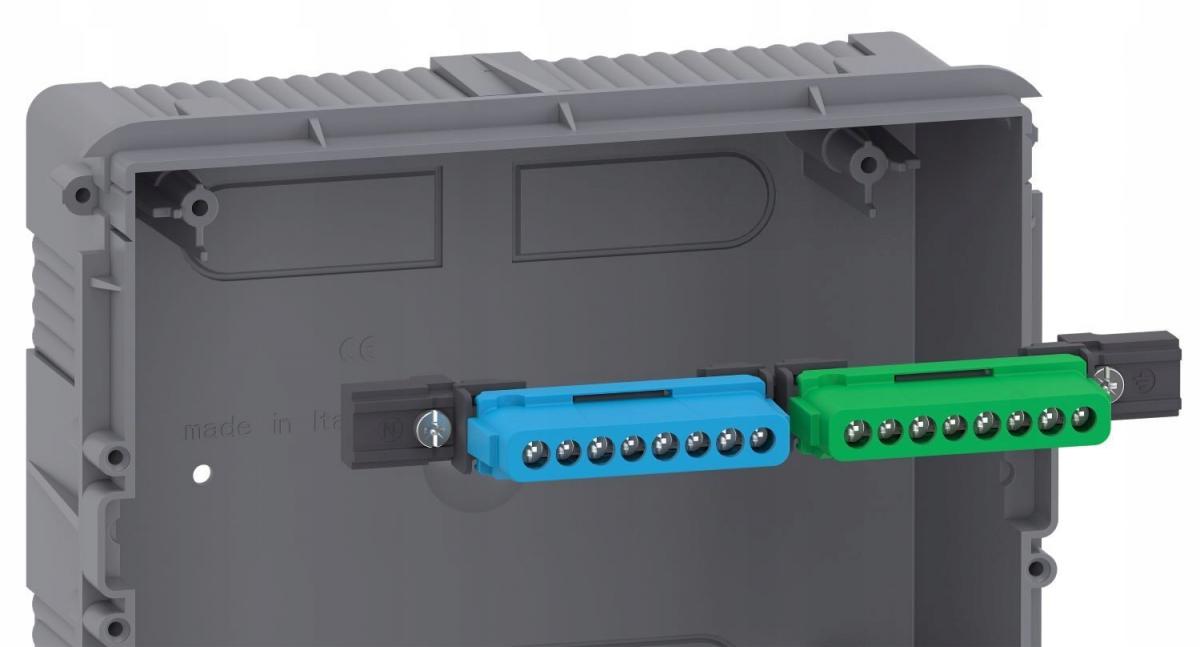

Zawiera 1 rząd mieszczący 12 standardowych modułów w rozmiarze 18 mm. Można w niej umieścić wszystkie typy aparatury modułowej. Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 8 otworów ( 4x16mm² + 4x10mm²).

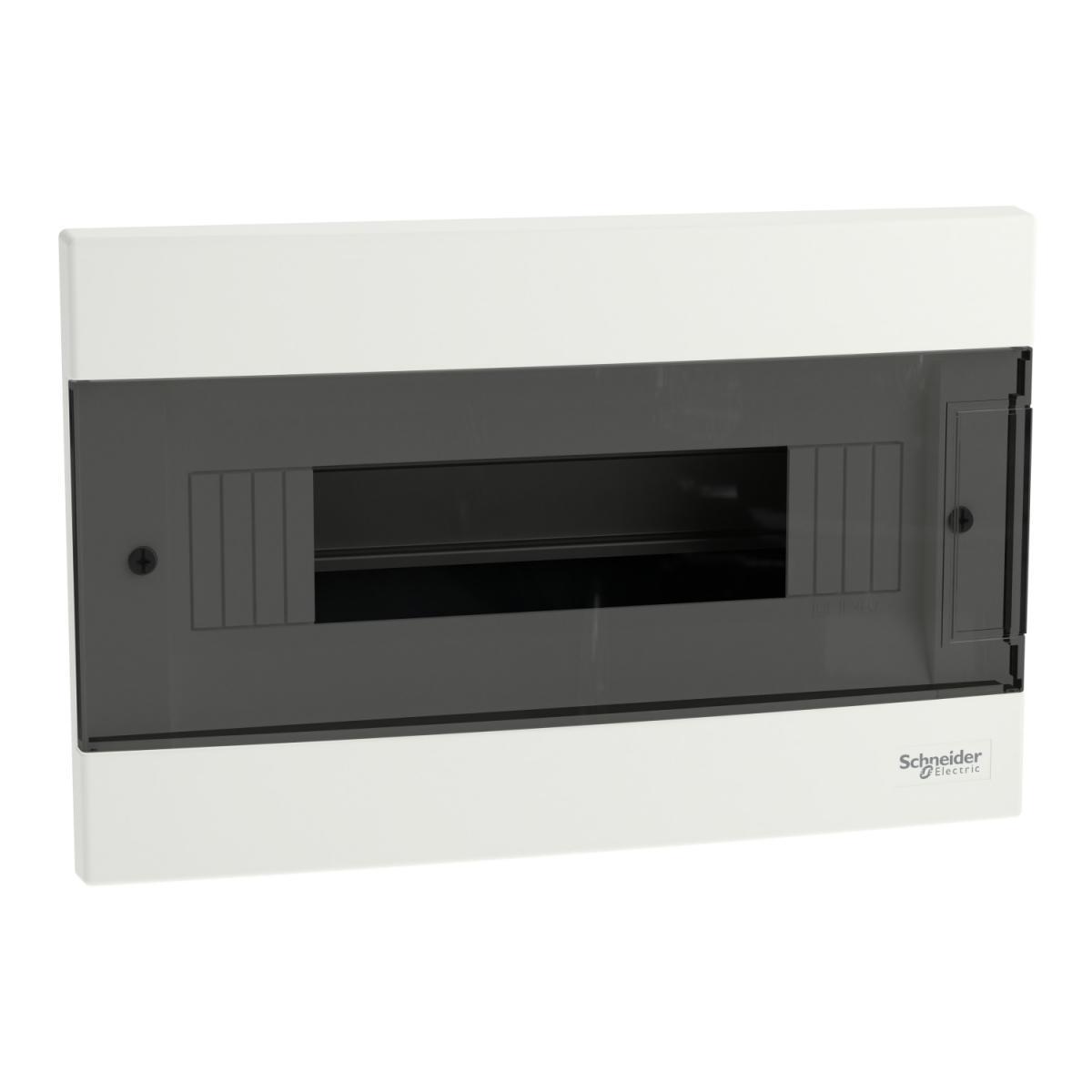

Posiada odwracalne drzwi pełne w kolorze dymnym, o kącie otwarcia 180°. Kolor obudowy jest biały (RAL 9003). Obudowa dedykowana do montażu wewnątrz pomieszczeń. Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych.

Kable mogą być wprowadzane przez 4 boki obudowy poprzez osłabienia na rurki instalacyjne. Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych.  Wymiary wynoszą: (W)285 mm x (S) 185 mm x (G) 95,5 mm, szerokość wyrażona w modułach 18 mm wynosi: 12, obudowa waży 0,72 kg.

Obudowa wykonana jest z samogasnącego tworzywa sztucznego. Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10. Klasa izolacji elektrycznej to klasa II (podwójna izolacja). Stopień zanieczyszczenia wynosi 2. Zgodnie z normą IEC 62262 stopień ochrony IK to IK07. Temperatura pracy wynosi od -25°Cdo +60°C. Temperatura przechowywania wynosi od -25°C do +70°C. Obudowa jest zgodna z normą IEC 60670-1-24.

Dane techniczne:

• [In] prąd znamionowy: 63 A
• Ilość rzędów: 1
• Ilość modułów 18mm w rzędzie: 12
• Typ obudowy: obudowa modułowa
• Masa produktu: 0.72 kg
• Głębokość: 95.5 mm
• Szerokość: 285 mm
• Wysokość: 185 mm
• Otwieranie drzwi: odwracalny/nawrotny (180°)
• Materiał obudowy: plastik samogasnący
• Kolor: Biały (RAL 9003)
• Kolor drzwi: zadymiony/z nalotem

Zalety:

• Łatwa i szybka instalacja
• Dyskretne wzornictwo uzyskane dzięki płaskim powierzchniom
• Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
• Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części
