Miernik parametrów instalacji elektrycznej Sonel MPI-502F

Wielki mały wielozadaniowiec

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-502F to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-502F jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Cechy

• Pomiar parametrów pętli zwarcia

  Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V

  Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X

  Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych

  Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

• Badanie wyłączników różnicowoprądowych typu AC, A

  Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA

  Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn

  Pomiar RE i UB bez wyzwalania RCD

  Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem

  Pomiar IA oraz tA przy jednym zadziałaniu RCD

• Pomiar rezystancji połączeń ochronnych i wyrównawczych

  Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4

  Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów

  Pomiar rezystancji małym prądem

Dodatkowe funkcje

• Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
• Pomiar napięcia (0...500 V) i częstotliwości sieci.
• Pamięć 990 wyników.
• Bezprzewodowa transmisja danych do komputera.
• Podświetlana przyciski.

Prostota i zaawansowanie

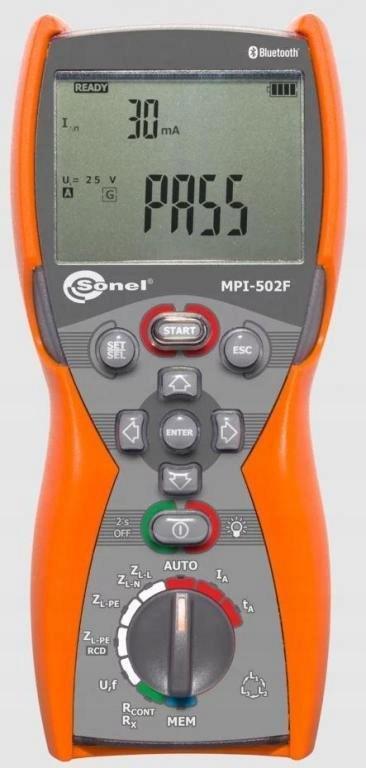

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Specyfikacja

• Funkcje pomiarowe, Zakres pomiarowy, Zakres wyświetlania, Rozdzielczość, Dokładność
• Impedancja pętli zwarcia, , , ,
• Pętla zwarcia ZL-PE, ZL-N, ZL-L, 0,13 Ω…1999 Ω wg IEC 61557, 0,00 Ω…1999 Ω, od 0,01 Ω, ±(5% w.m. + 3 cyfry)
• Pętla zwarcia ZL-PE w trybie RCD, od 0,5 Ω…1999 Ω wg IEC 61557, 0,00 Ω…1999 Ω, od 0,01 Ω, od ±(6% w.m. + 5 cyfr)
• Pomiary parametrów wyłączników RCD, , , ,
• Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn, , , ,
• RCD ogólnego typu i krótkozwłoczny, 0 ms…300 ms, 0 ms…300 ms, 1 ms, ±(2% w.m. + 2 cyfry)
• RCD selektywny, 0 ms…500 ms, 0 ms…500 ms, 1 ms, ±(2% w.m. + 2 cyfry)
• Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 IΔn…2,0 IΔn, , , ,
• dla prądu różnicowego sinusoidalnego (typ AC), 3,0 mA…500 mA, 3,0 mA…500 mA, od 0,1 mA, ±5% IΔn
• dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A), 3,5 mA…420 mA, 3,5 mA…420 mA, od 0,1 mA, ±10% IΔn
• Rezystancja przewodów ochronnych i wyrównawczych, , , ,
• Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA, 0,12 Ω…400 Ω wg IEC 61557-4, 0,00 Ω…400 Ω, od 0,01 Ω, ±(2% w.m. + 3 cyfry)
• Pomiar rezystancji małym prądem, 0,0 Ω…1999 Ω, 0,0 Ω…1999 Ω, od 0,1 Ω, ±(3% w.m. + 3 cyfry
