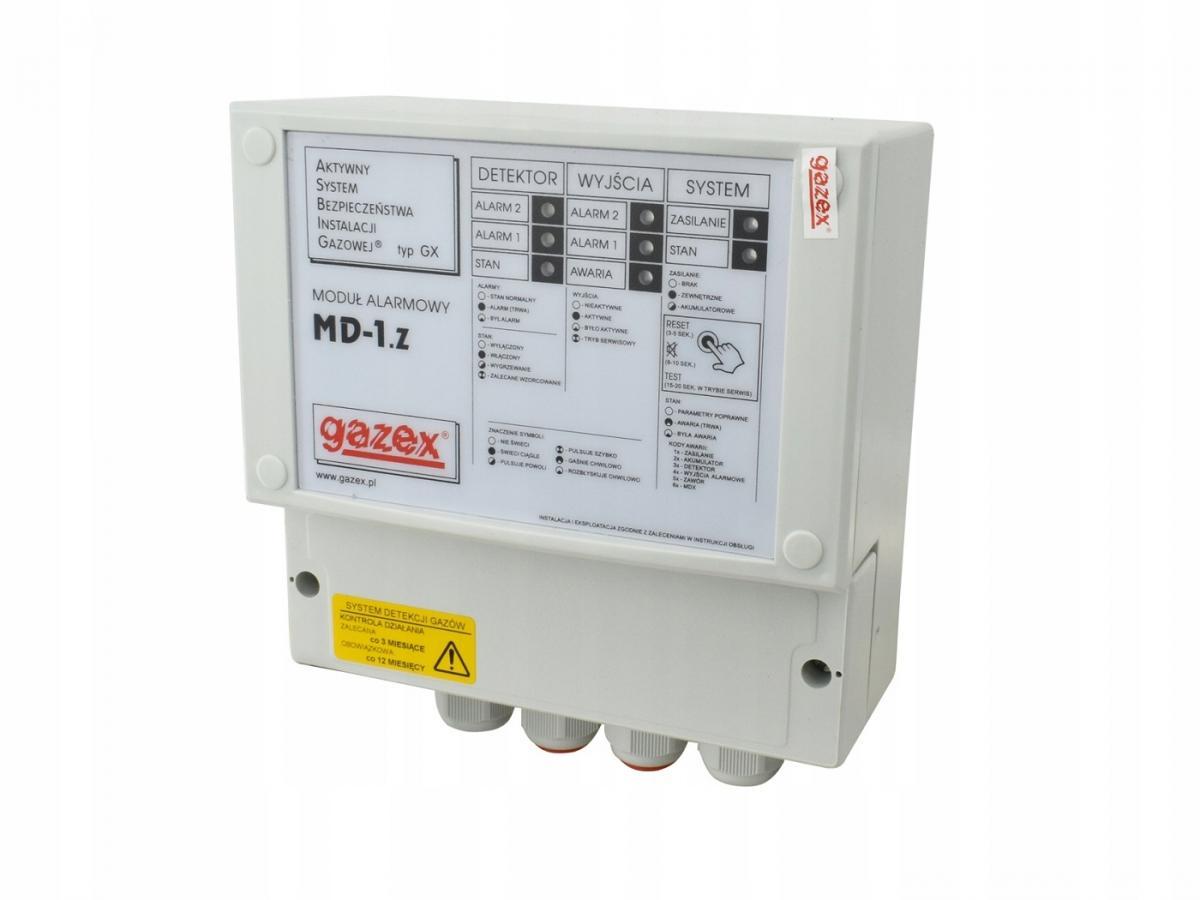

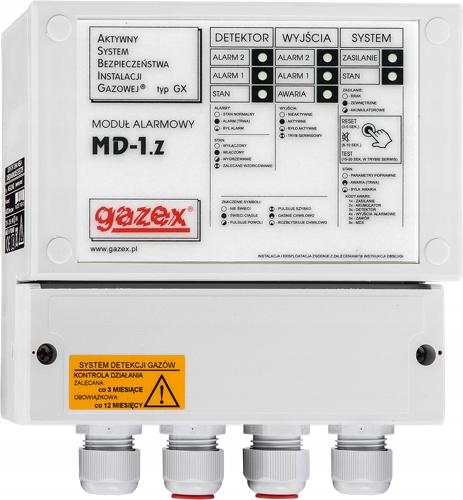

Moduł sterujący MD-1.Z 1 wej.,zasilanie 230V z automat.podtrzymaniem (ok.1h), 1 wyj.do zaworu

MD-1.Z - moduł alarmowy przeznaczony do stosowania w systemie detekcji gazów, do ciągłego monitorowania obecności wybranych gazów w miejscach zagrożonych emisją tych gazów.

Moduł pełni funkcję jednostki kontrolno-sterującej. Może współpracować z detektorami typu DEX/F lub DEX/A (przeznaczonym do pracy w atmosferze gazów wybuchowych) oraz DG/F lub DG/EN (przeznaczonym do pracy poza strefą zagrożoną wybuchem).

Może sterować gazowym zaworem odcinającym (moduł taki stanowi część składową systemu sygnalizacyjno-odcinającego)

Współpraca z detektorami polega na powtarzalnym pomiarze i kontroli sygnałów detektora.

Przekroczenie wartości progów alarmowych powoduje uruchomienie przez moduł alarmowy sygnalizacji optoczno-akustycznej oraz aktywuje odpowiednie wyjścia alarmowe.

• Maksymalna ilość detektorów - 1
• Wyjścia sterujące alarmowe 12V= - 2
• Wyjścia sterujące stykowe - 2
• Wejścia alarmowe - 1
• Napięcie zasilania - 230 VAC
• Wymiary (szer. x wys. x gł.) - 165 x 190 x 90 mm

Cechy użytkowe modułu alarmowego MD-1:

• zasilanie detektorów dwuprogowych (z kontrolą obciążenia i połączenia przewodowego)
• sygnalizacja optyczna i pamięć stanów alarmowych detektora oraz wyjść sterujących
• wejście alarmowe (dla A2, galwanicznie separowane) do współpracy z systemami ppoż lub ręcznym wyłącznikiem zaworu
• wyjścia alarmowe 12V= – zasilanie dodatkowych sygnalizatorów akustycznych i optycznych
• wyjścia stykowe (galwanicznie odseparowane) – sterowanie wentylatorami, stycznikami, tablicami informacyjnymi
• wyjście stykowe “AWARIA” (galwanicznie odseparowane) – informuje o stanie awaryjnym modułu lub braku zasilania
• zasilanie dodatkowego modułu do zdalnego sterowania zaworami
• wyjście wysokoprądowe 12V do sterowania zaworem odcinającym typu MAG-3 (z kontrolą podłączenia)
• automatyczne podtrzymanie zasilania
