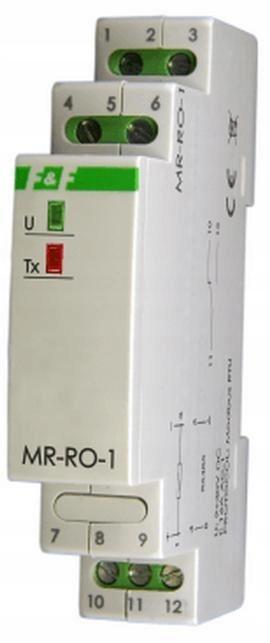

Moduł rozszerzeń wyjść, MODBUS RTU - MR-RO-1

• EAN: 5908312598718
• Producent: F&F

Moduł wyjść przekaźnikowych z wyjściem MODBUS RTU.

Działanie:

Moduł MR-RO-1 posiada sterowalne wyjście przekaźnikowe (styk separowany). Wyjście pracuje zgodnie z nastawionym trybem pracy i przypisanymi do niego parametrami.

Nastawę i odczyt stanu wyjść, parametry funkcji pracy oraz nastawę wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Funkcje:

• styk separowany 1P (C/O)
• sterowanie ON/OFF
• status wyjścia
• opcje sterowania czasowego: opóźnione załączenie,  opóźnione załączenie na zadany czas,  praca cykliczna ON/OFF,  praca cykliczna OFF/ON
• pamięć stanu po zaniku zasilania
• autostart dla funkcji czasowych
• czas ostatniego załączenia wyjścia
• liczba załączeń wyjścia
• liczba wykonanych cykli dla funkcji czasowych

Dane techniczne:

• napięcie zasilania 9÷30V DC
• wyjście: styk separowany 1P (1C/O); obciążenie AC-1 <16A
• port RS-485
• protokół komunikacyjny Modbus RTU
• typ pracy SLAVE
• sygnalizacja: zasilanie LED zielona, komunikacja LED żółta
• pobór mocy <0,3W
• temperatura pracy -20÷50°С
• przyłącze zaciski śrubowe 2,5mm²
• moment dokręcający 0,4Nm
• wymiary 1 moduł (18mm)
• montaż na szynie TH-35
• stopień ochrony IP20
