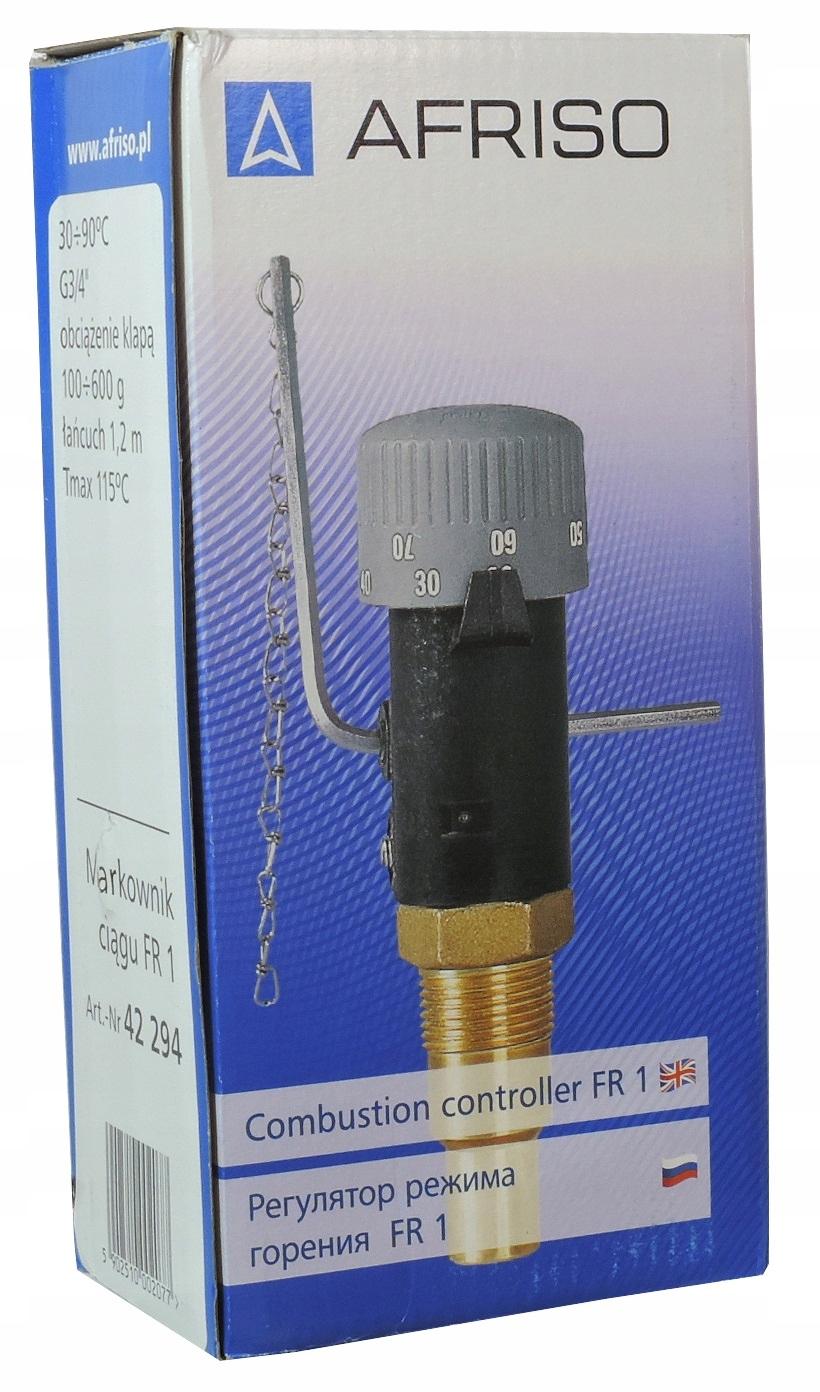

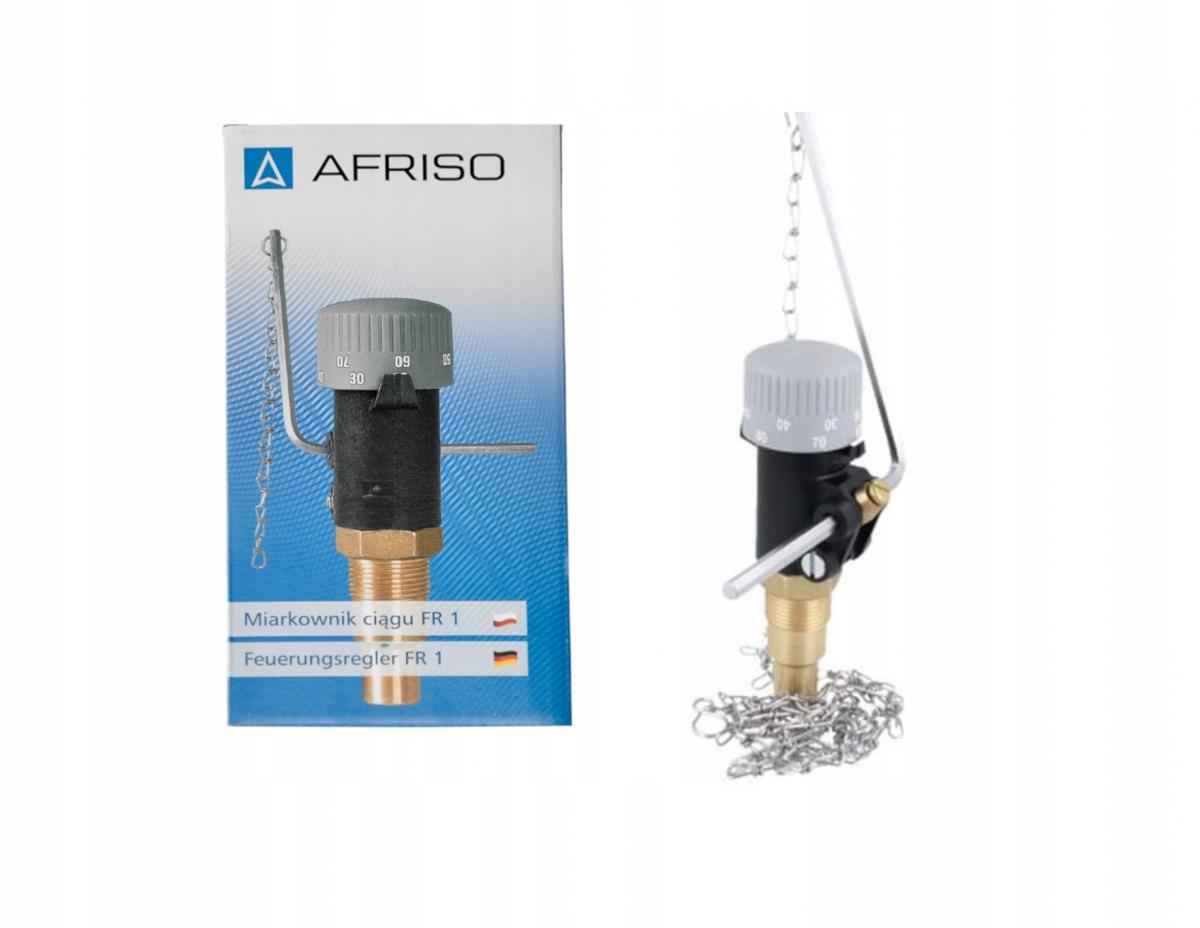

Miarkownik ciągu FR1, zakres regulacji 30÷90°C, G3/4

Miarkownik ciągu FR 1 służy wyłącznie do regulacji temperatury w kotłach opalanych paliwem stałym. Służy do płynnej regulacji ilości dostarczanego powietrza do paleniska kotła poprzez regulację położenia klapy wentylacyjnej popielnika.

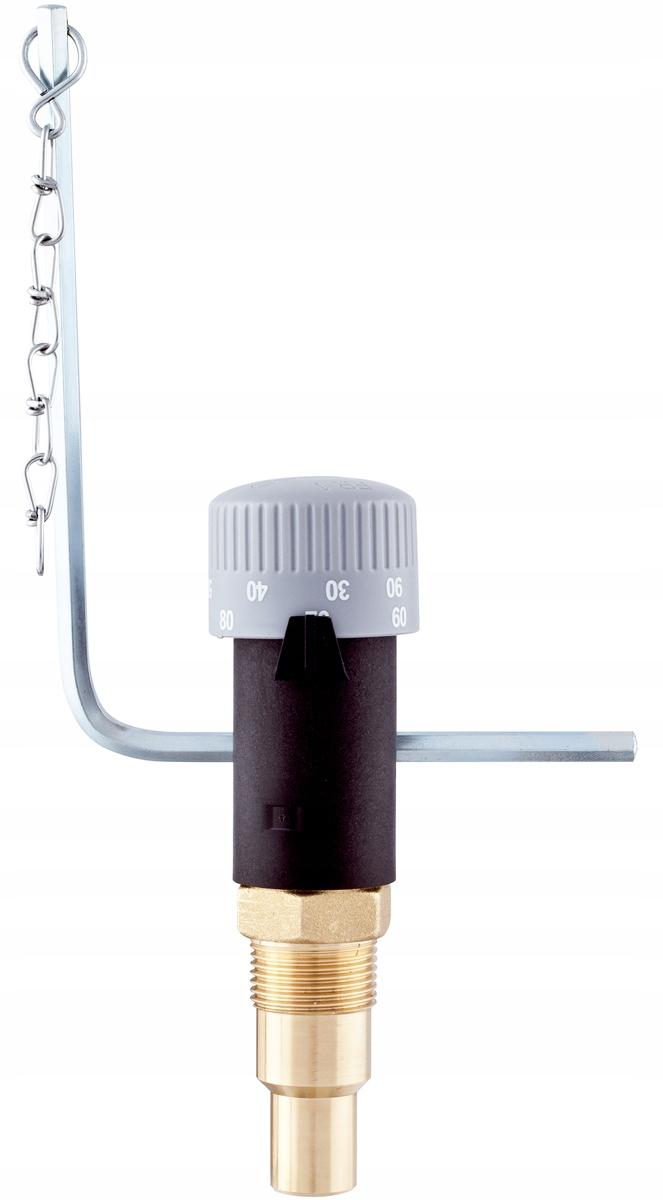

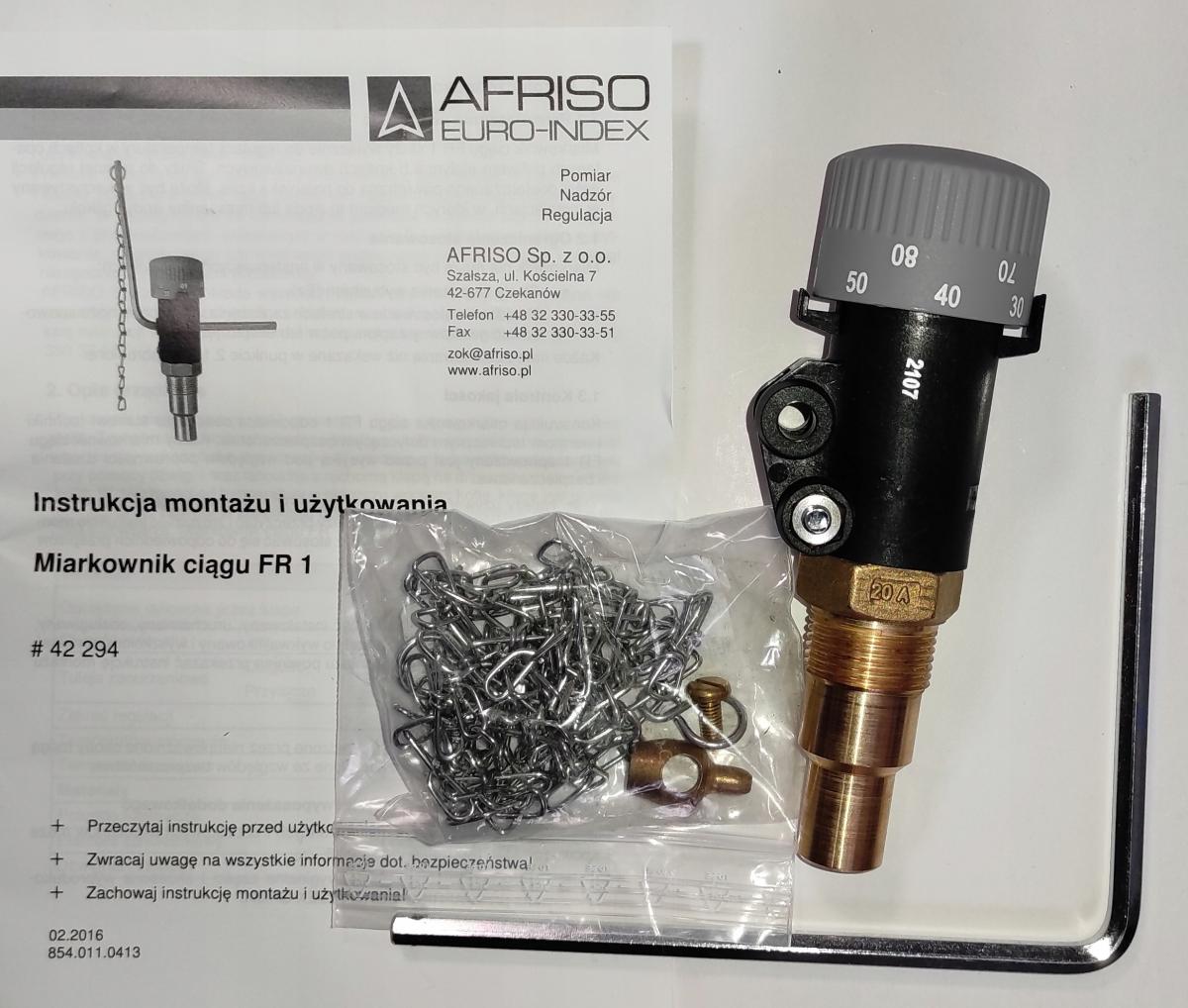

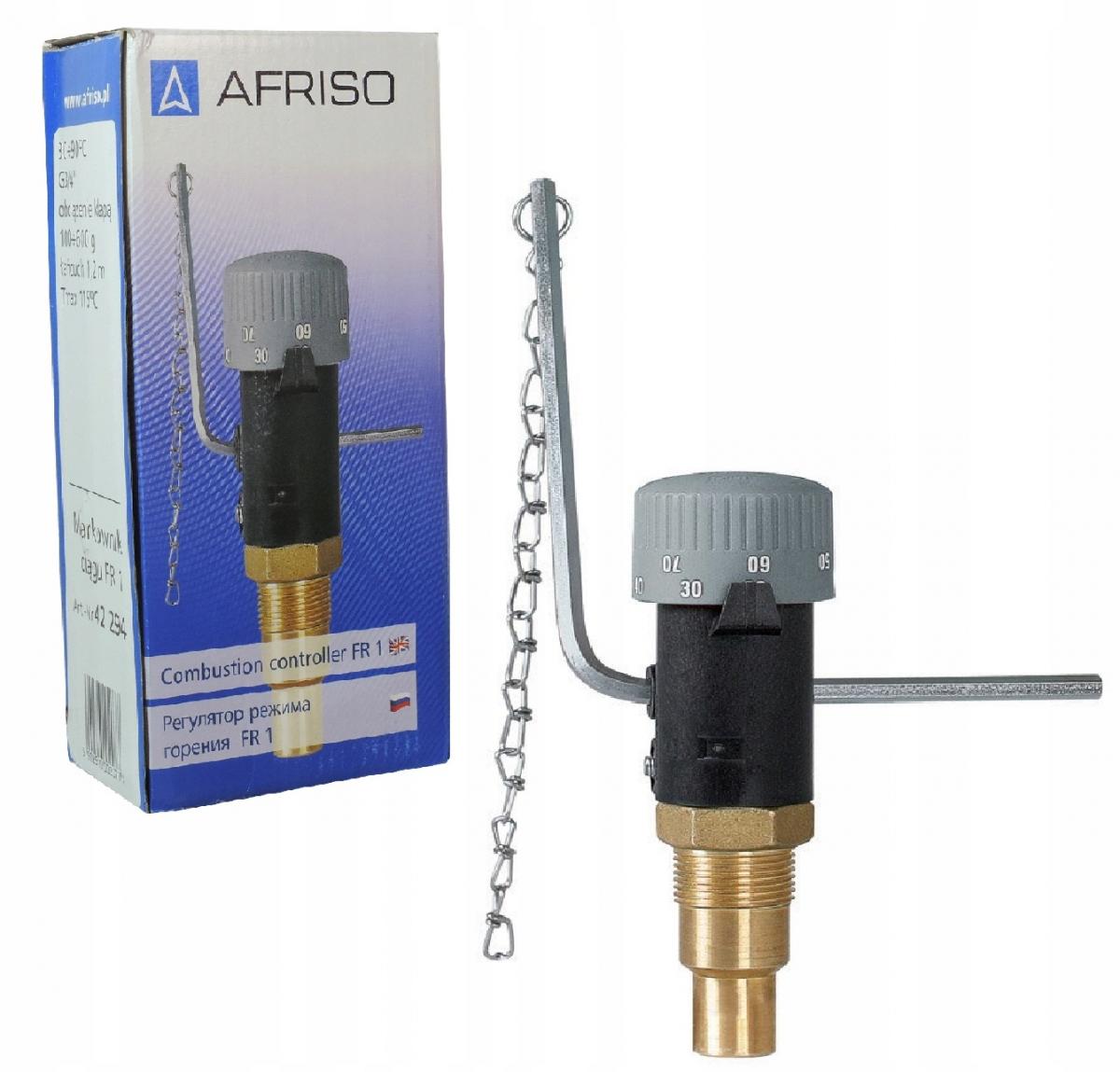

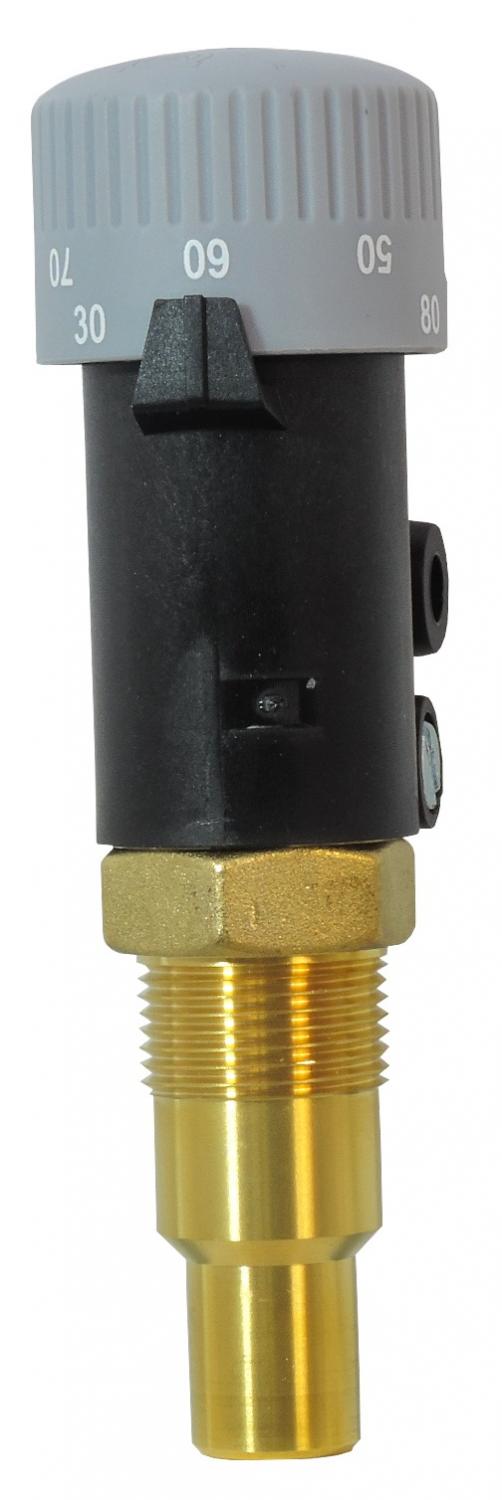

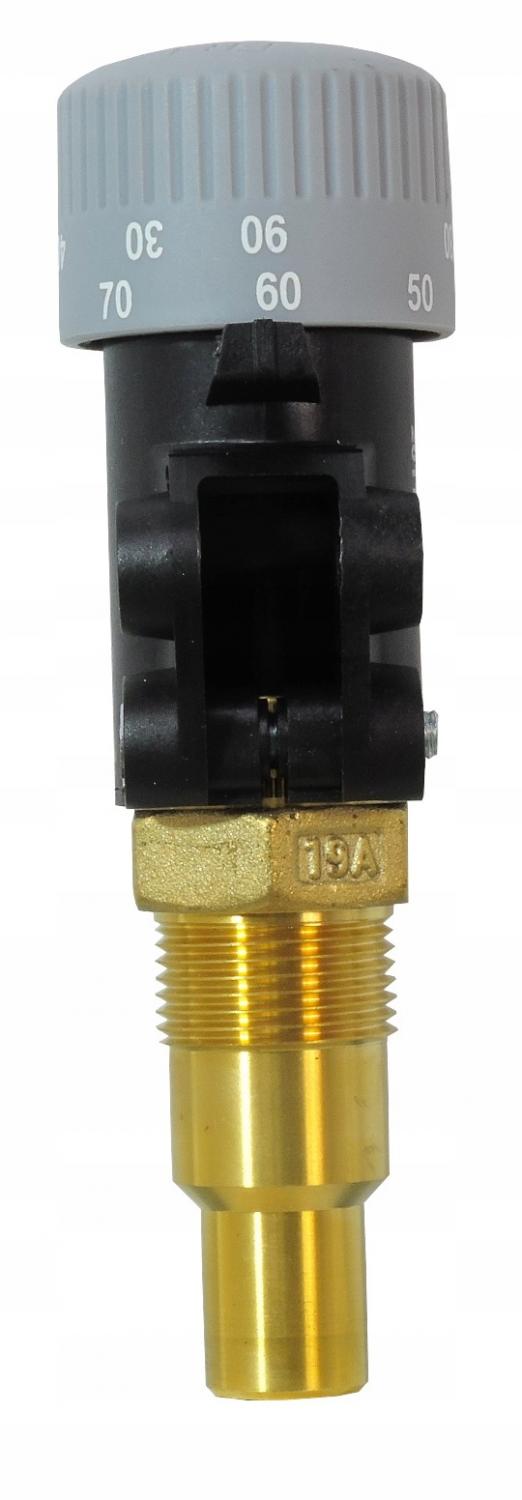

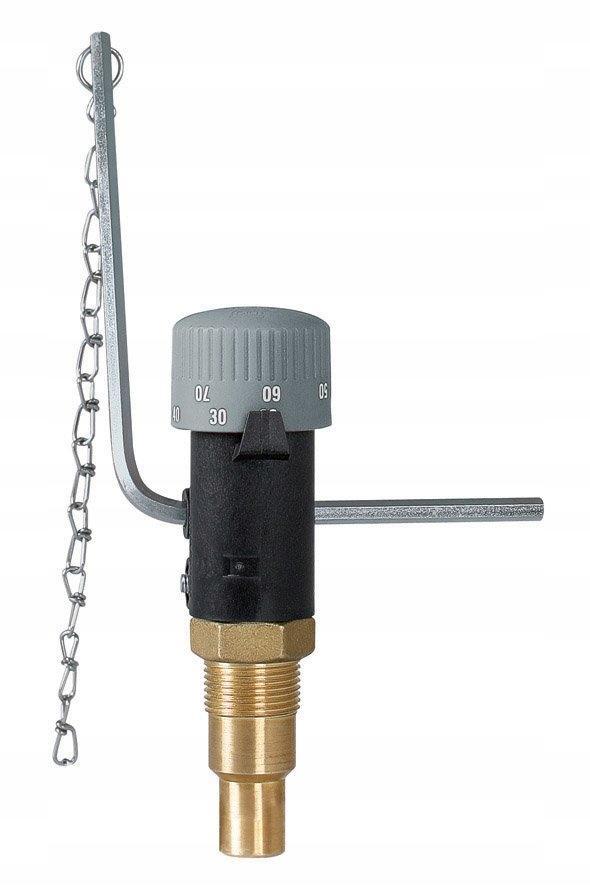

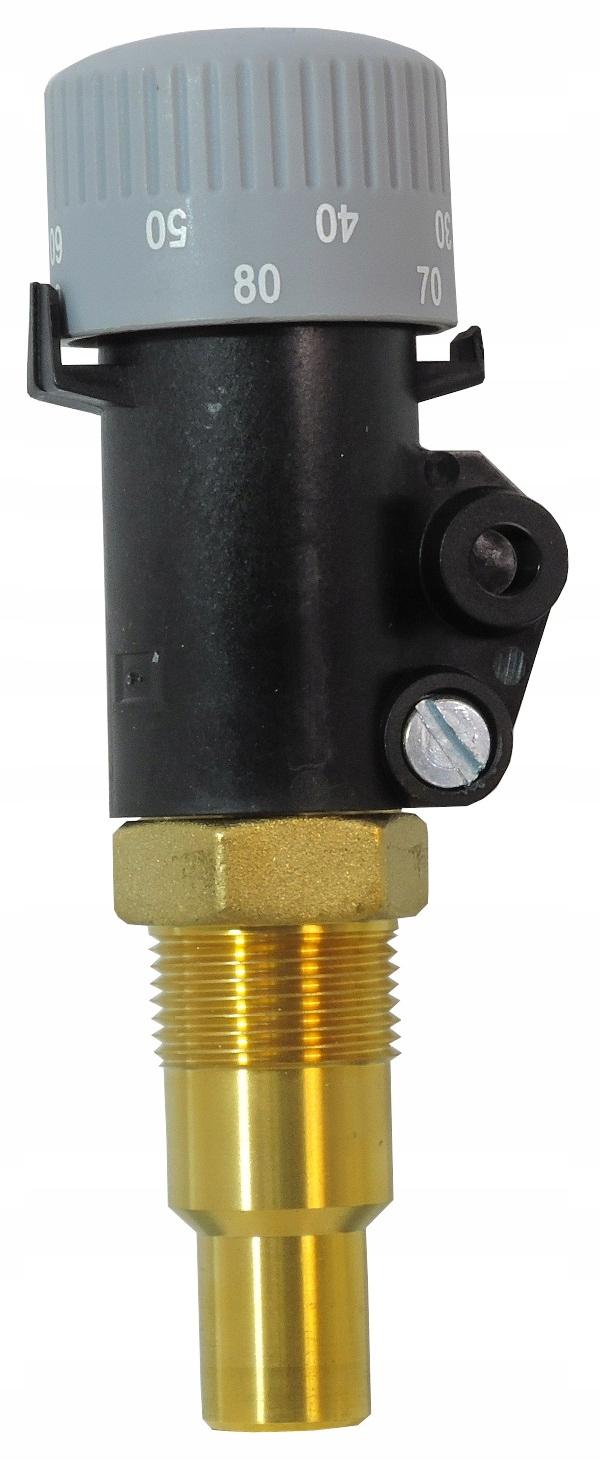

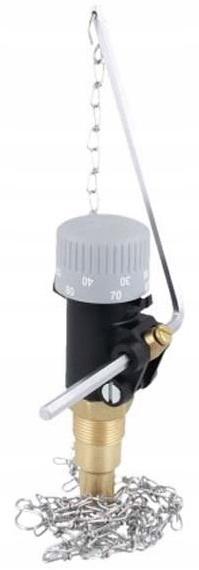

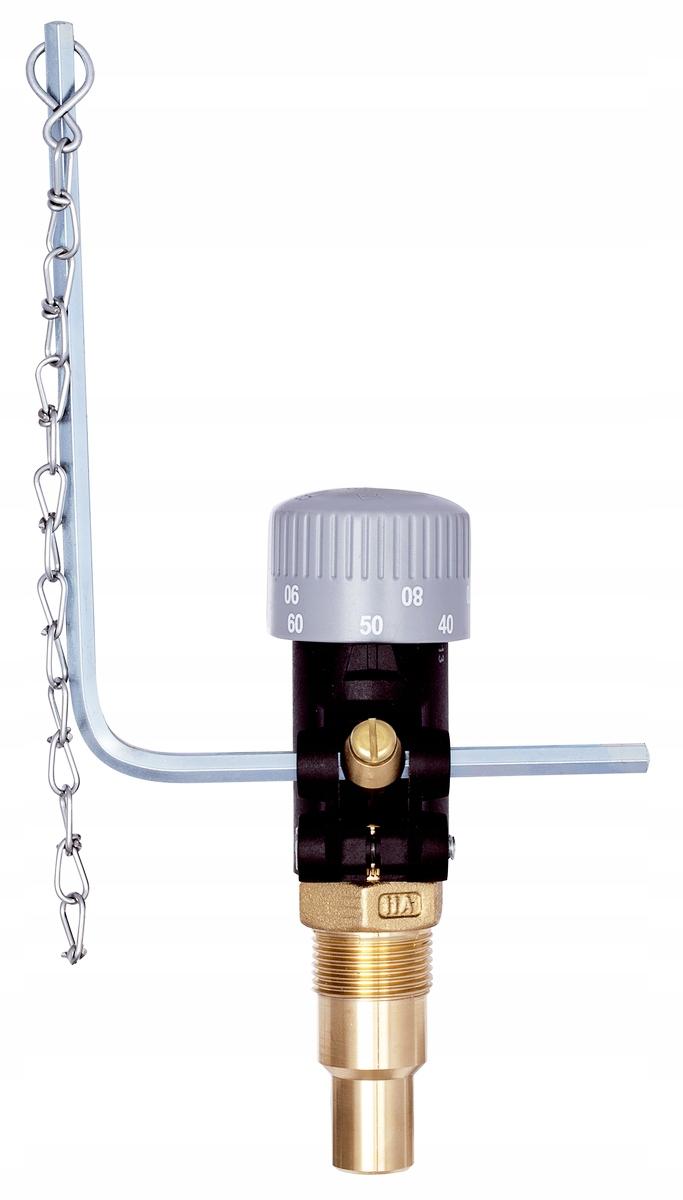

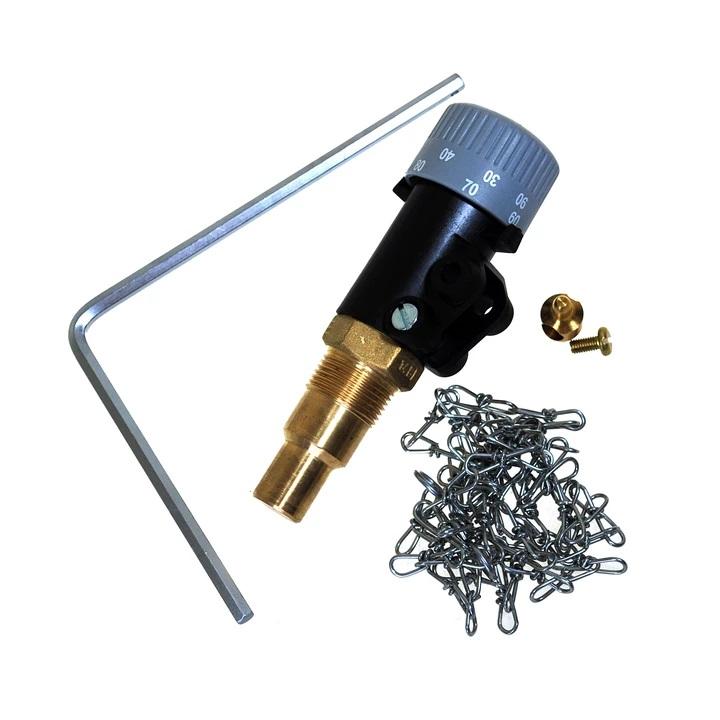

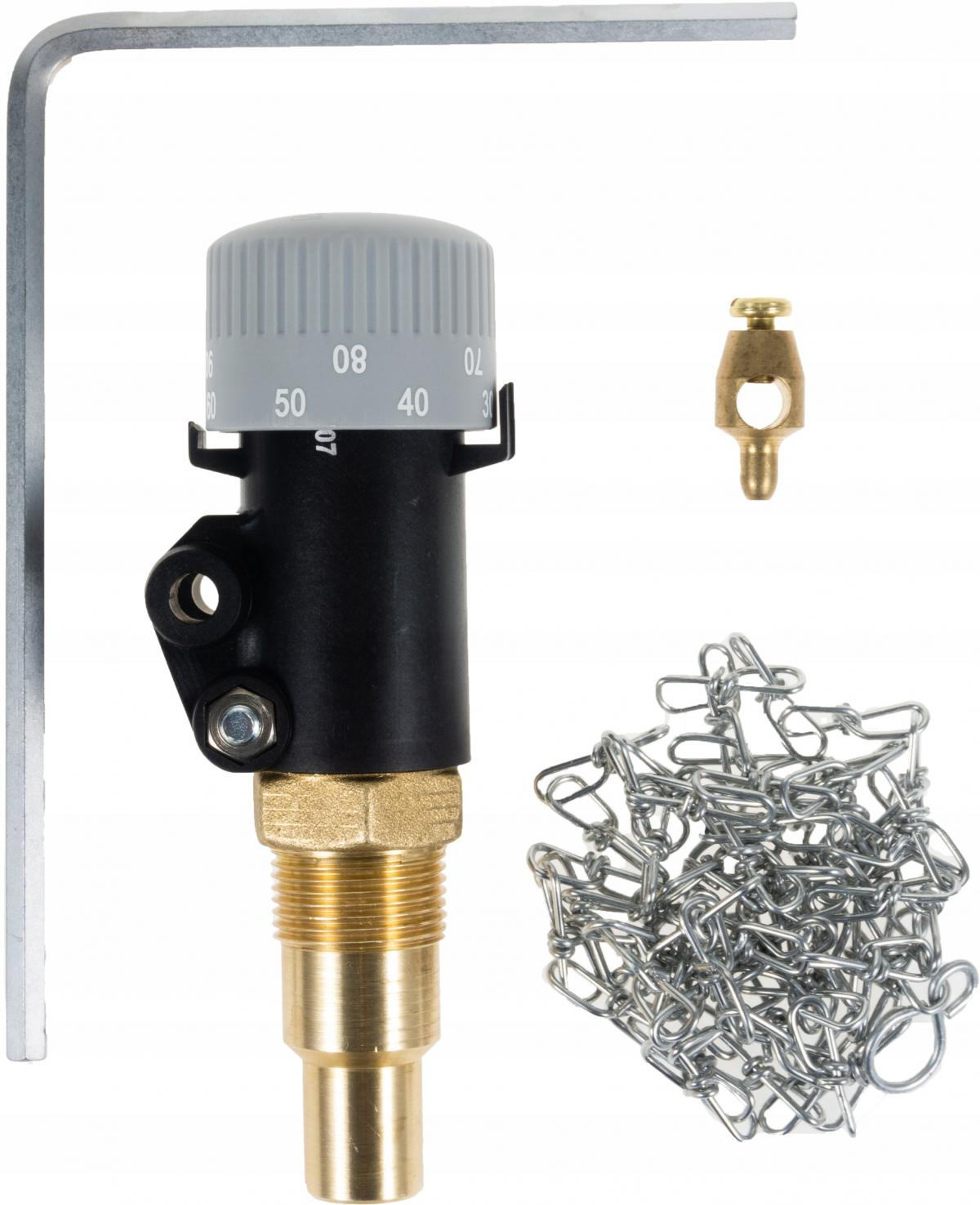

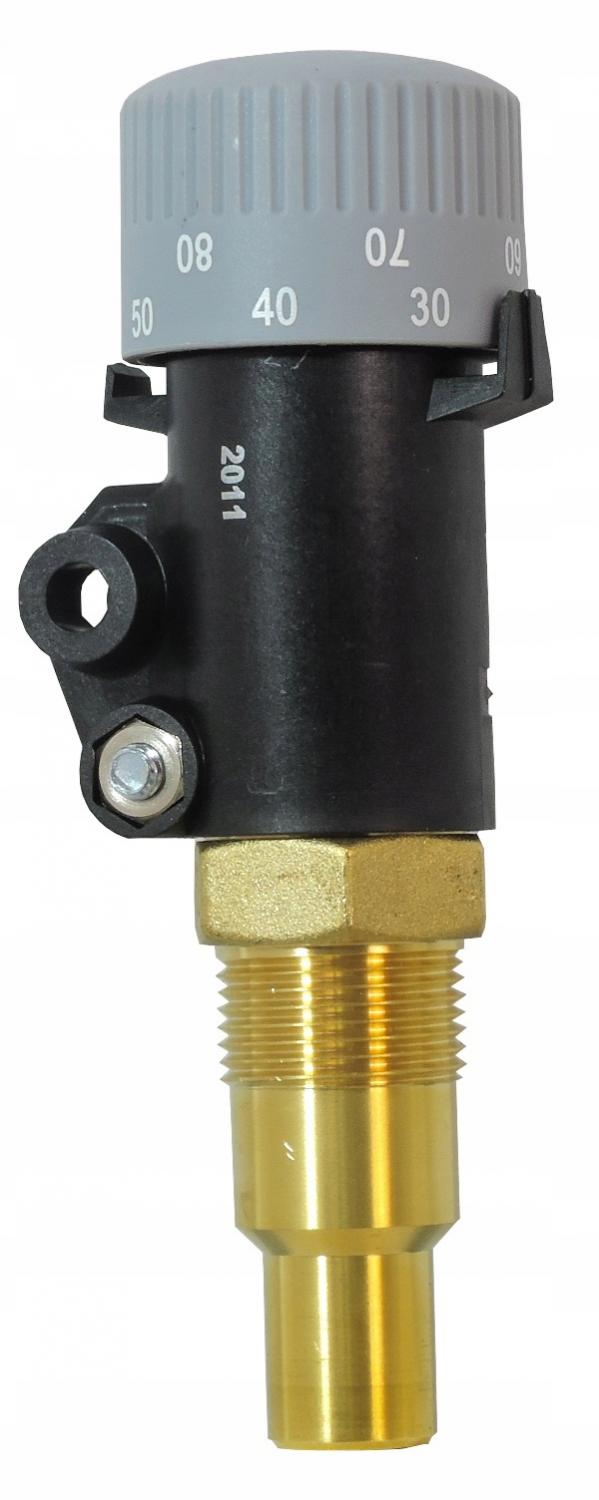

Miarkownik ciągu FR1 zbudowany jest z termostatu zabudowanego w mosiężnej tulei z gwintem zewnętrznym G3/4, pokrętła oraz metalowego ramienia z łańcuchem. Miarkownik może być zamontowany w pozycji pionowej bądź poziomej.

DANE TECHNICZNE:

• przyłącze: G¾''
• maksymalna temperatura: 115°C
• regulacja temperatury: 30 ÷ 90°C
• zakres obciążenia przez klapę popielnika: 100 ÷ 600 g
• obudowa i mechanizm: tworzywo sztuczne
• czujnik zanurzeniowy: mosiądz
• łańcuch, ramię: stal ocynkowana
• długość czujnika zanurzeniowego: 53 mm
• długość łańcucha: 1,2 m

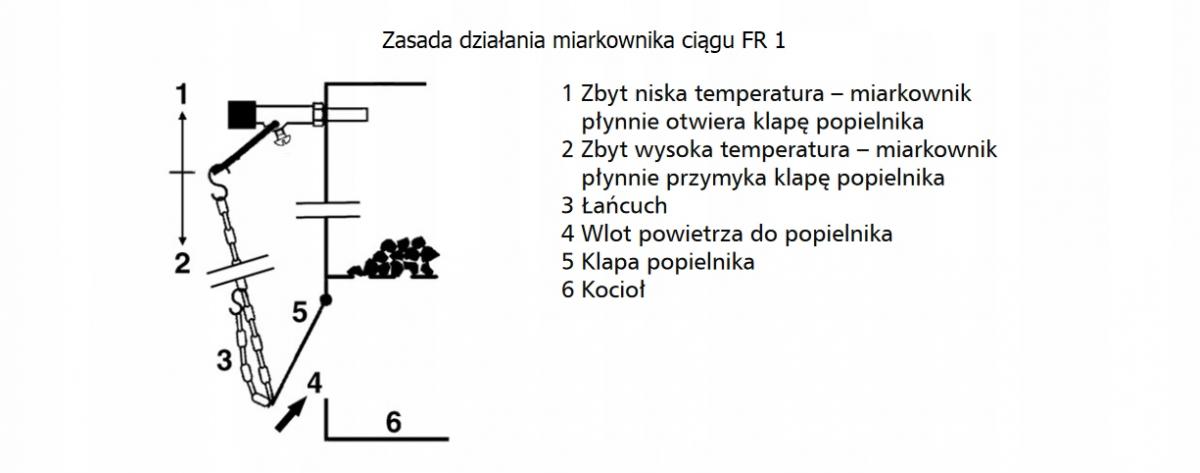

Miarkownik ciągu reguluje ilość powietrza docierającego do paleniska kotła na paliwo stałe. Temperatura wody w płaszczu wodnym kotła oddziałuje na termostat wbudowany w końcówkę miarkownika. Termostat miarkownika połączony jest przy pomocy dźwigni oraz łańcucha z ruchomą klapą na drzwiczkach popielnika kotła. W zależności od temperatury w płaszczu wodnym kotła, klapa jest płynnie otwierana lub zamykana zmieniając odpowiednio ilość dopływającego do paleniska powietrza.
