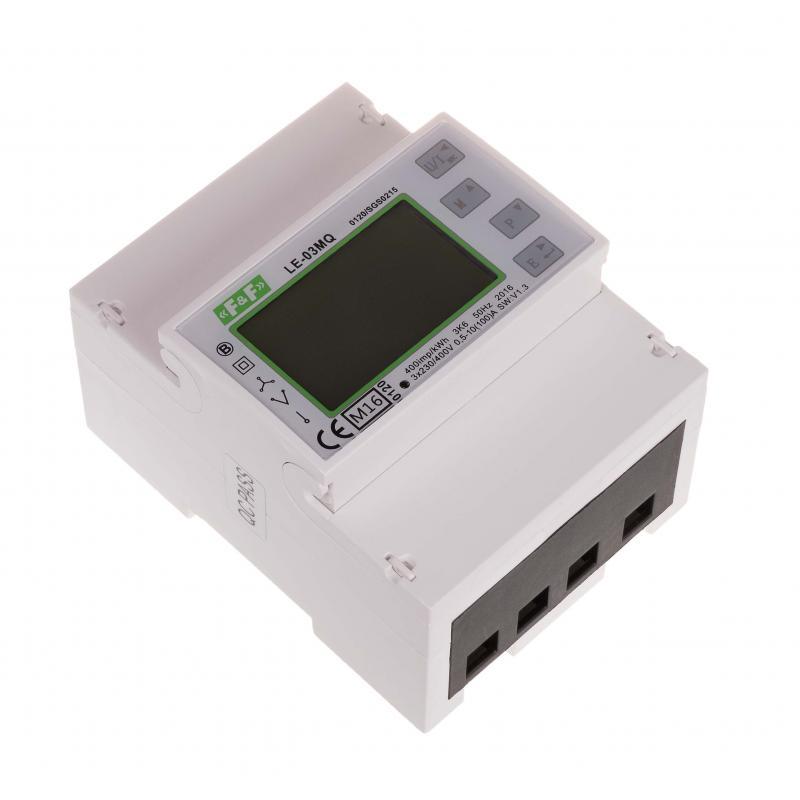

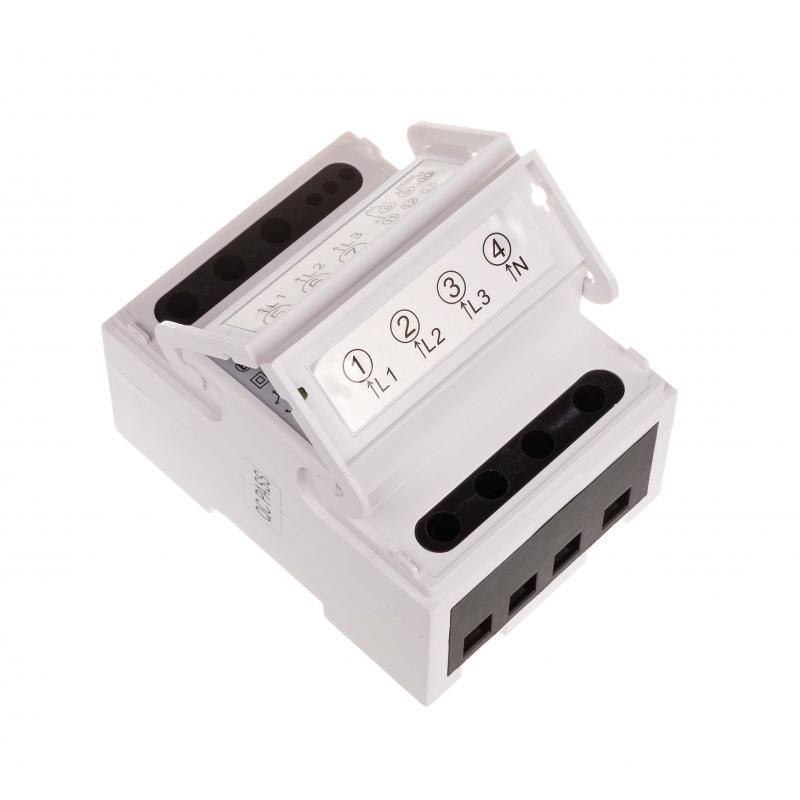

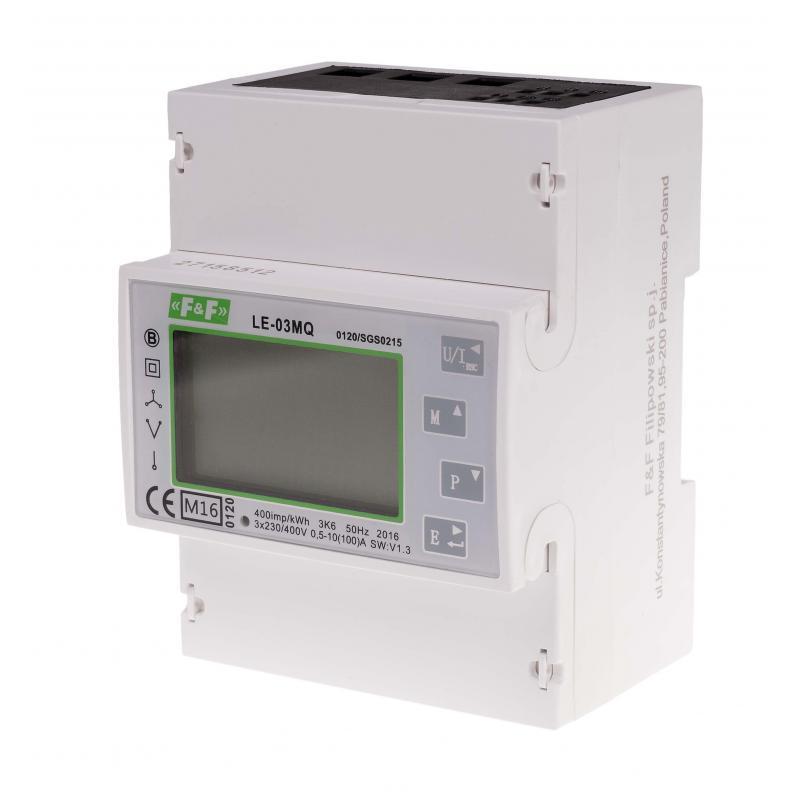

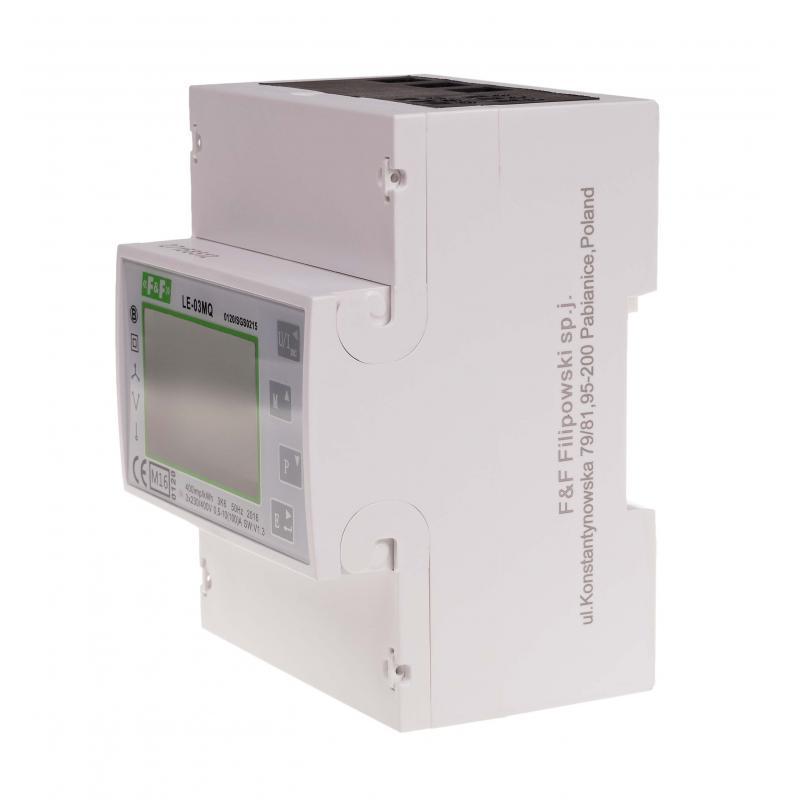

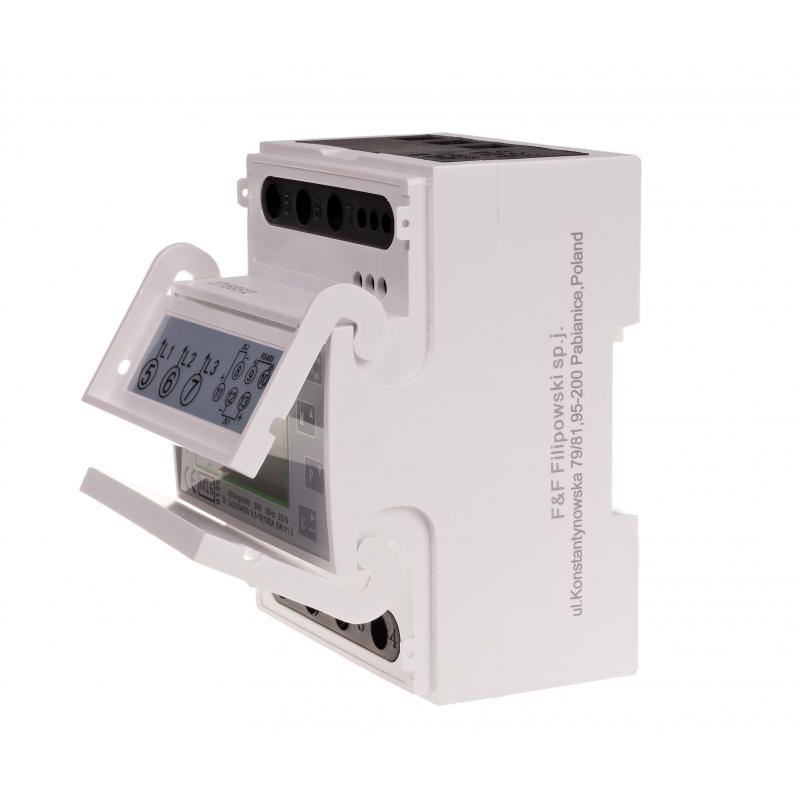

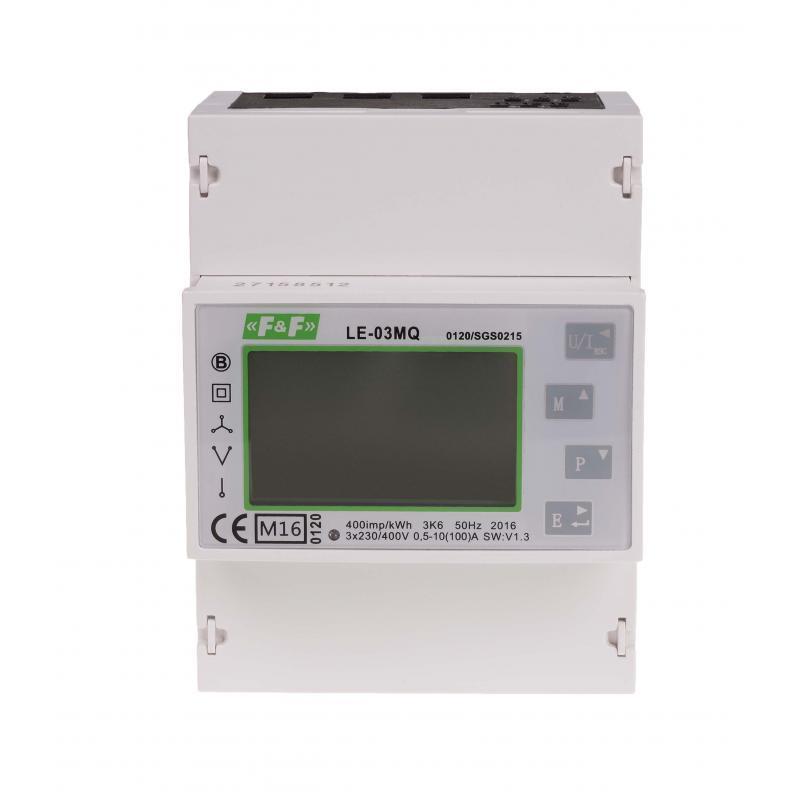

Licznik zużycia energii LE-03MQ

• Typ: trójfazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×400 V+N
• Prąd bazowy: 0,5÷10 A
• Prąd maksymalny: 100 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Sygnalizacja sczytywania: 2 x LED
• Klasa dokładności: B
• Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
• Wyjście impulsowe kWh/kvarh: otwarty kolektor
• Napięcie podłączenia kWh/kvarh: maks. 30 V DC
• Prąd podłączenia kWh/kvarh: maks. 27 mA
• Czas impulsu kWh/kvarh: 60, 100, 200 ms
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1 μs
• Napięcie mierzone L-N: 100÷289 V AC
• Napięcie mierzone L-L: 173÷500 V AC
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 4,5 modułu (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51

Jednofazowy lub trójfazowy. Bezpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.

Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU.

LE-03MQ jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu Modbus RTU. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje

• 3-fazowy
• dwukierunkowy (4-kwadrantowy)
• pomiar bezpośredni 100 A
• wskazanie kWh/kvar (pobrana/oddana)
• wskazania parametrów sieci
• zgodność z MID
• protokół Modbus RTU
• port RS-485
• wyjście impulsowe SO
• podświetlany, wielofunkcyjny wyświetlacz LCD
• zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

• Energia czynna pobrana/oddana, AE+/AE-, [kWh]
• Energia bierna pobrana/oddana, RE+/RE-, [kvarh]
• Napięcia fazowe, U1, U2, U3, [V]
• Prądy fazowe, I1, I2, I3, [A]
• Częstotliwość, F, [Hz]
• Moc czynna, P, [W]
• Moc bierna, Q, [var]
• Moc pozorna, S, [VA]
• Współczynnik mocy, cosϕ,
• Harmoniczne, THD,
• Zapotrzebowanie na moc i prąd, ,

Program serwisowy

LE Config

Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.
