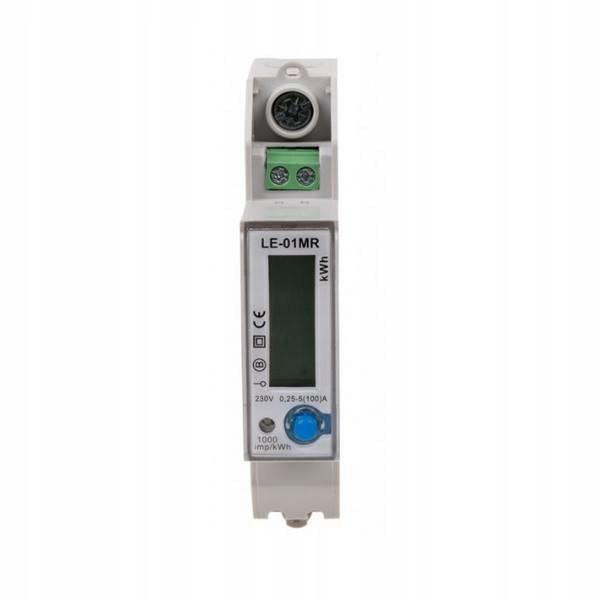

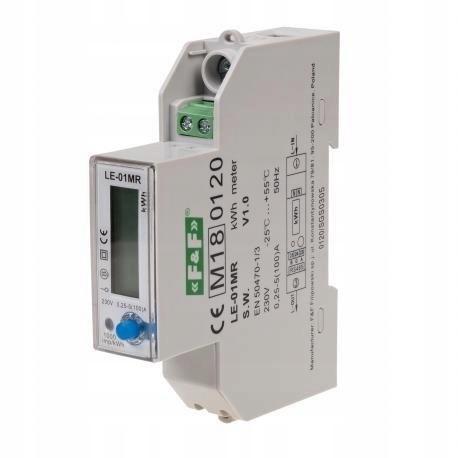

Licznik zużycia energii 1-fazowy LE-01MR F&F

• Typ: jednofazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 230 V AC
• Prąd bazowy: 5 A
• Prąd maksymalny: 100 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Klasa dokładności: B
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷65°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Działanie

Licznik LE-01MR pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest przez miganie diody LED (1000 i/kWh). Dodatkowo licznik dokonuje pomiaru parametrów sieci zasilającej oraz temperatury własnej układu. Wartości wskazywane są cyklicznie na wyświetlaczu LCD. Zmiana parametru następuje domyślnie co 5 sekund lub z ustawioną częstotliwością przez użytkownika oraz ręcznie za pomocą przycisku na czole licznika. Wyświetlacz jest aktywny przy załączonym zasilaniu wskaźnika. Licznik w sieci komunikacyjnej pracujący jako urządzenie typu Slave . Komunikacja odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wyniki zgodne ze wskazaniami na wyświetlaczu wskaźnika. Każdy z liczników identyfikowany jest przez unikalny adres nadawany przez użytkownika.

Uwaga!

Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).

Wskaźnik zużycia energii elektrycznej. Jednofazowy.

LE-01MR jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485.

Zgodność

Dyrektywa 2004/22/EC. MID 0120/SGS0305

Norma EN50470-1/3
