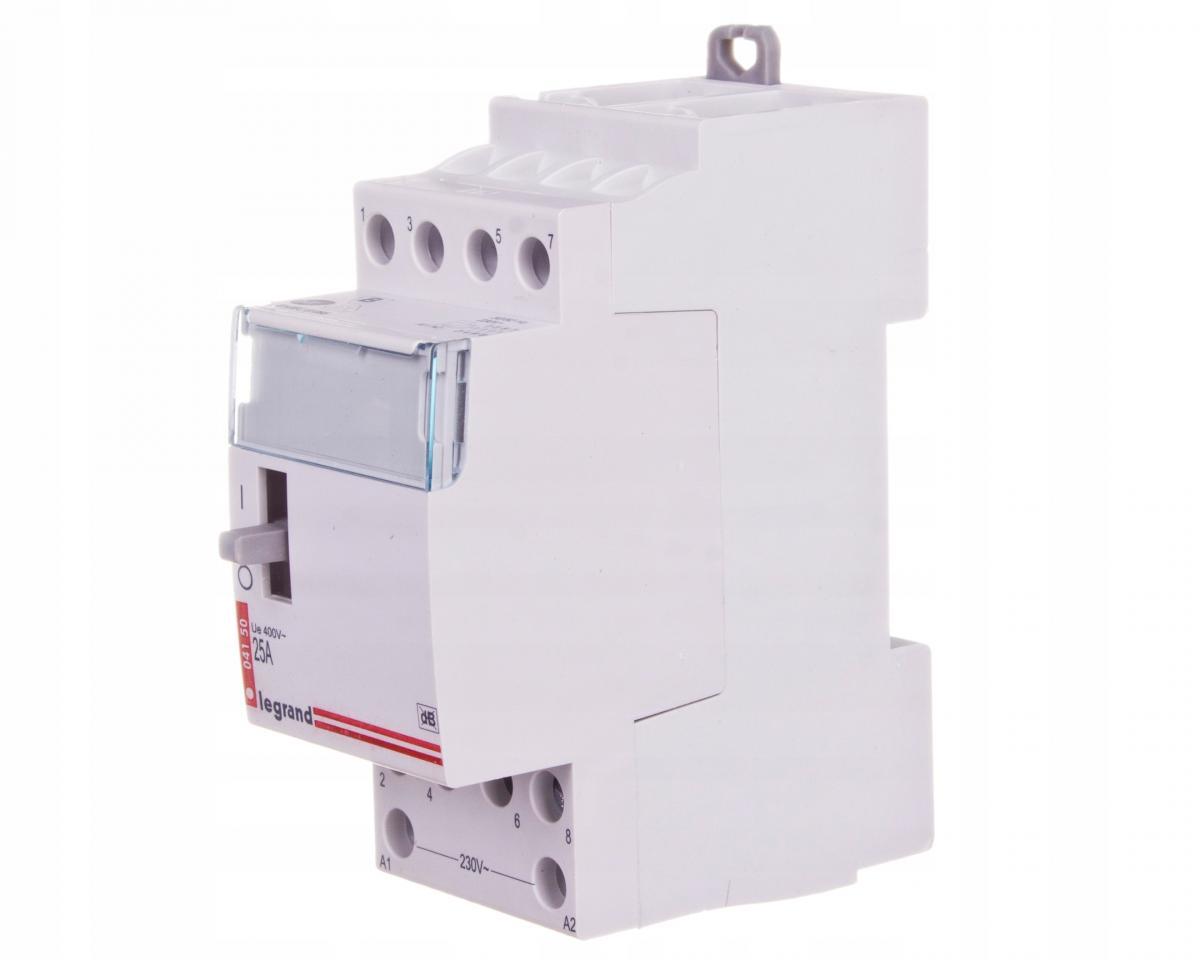

Stycznik modułowy 25A 4Z 0R 230V AC SM425S

Producent: LEGRAND

Indeks producenta: 004150/412561

Seria produktu: SM400

Kategoria: Styczniki modułowe

Znamionowe napięcie cewki [V]: 230

Kategoria użytkowania AC-...: 1

Maksymalna zdolność łączeniowa dla żarówek [W]: 3000

Liczba modułów: 2

Znamionowe napięcie pracy [V] do: 400

Liczba styków rozwiernych: 0

Znamionowe napięcie pracy [V] od: 400

Głębokość wbudowania [mm]: 44

Liczba styków zwiernych: 4

Możliwość dodatkowego wyposażenia: Tak

Stopień ochrony (IP): IP2X

Znamionowy prąd pracy [A]: 25

Maksymalna zdolność łączeniowa dla świetlówek [VA]: 1540

Rodzaj napięcia zasilania: AC

Suwak do obsługi manualnej: Nie

Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]: 980

Rodzaj napięcia sterowania: AC

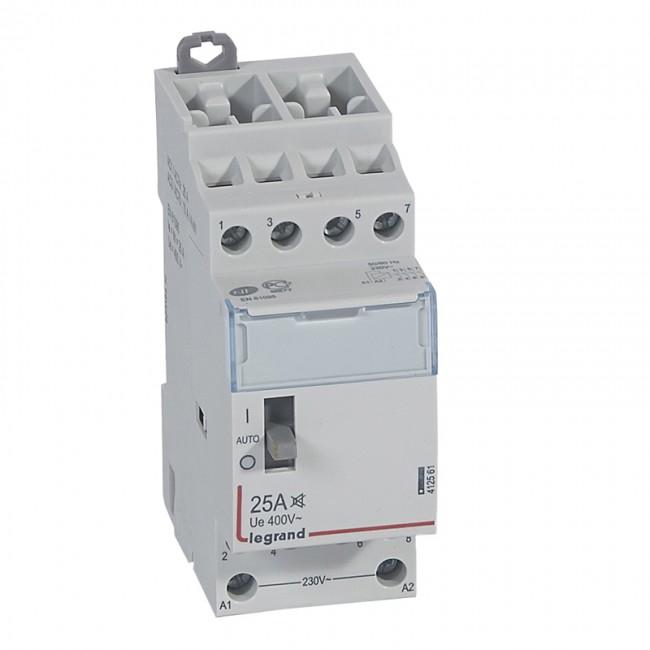

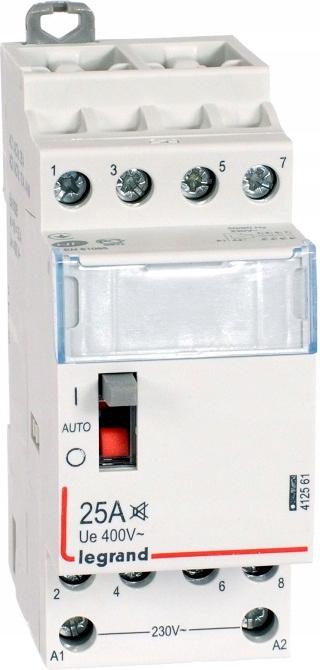

Z manipulatorem

Manipulator umożliwia ręczne przestawienie zestyków stycznika podczas prac serwisowych lub testowania instalacji elektrycznej

3 pozycje manipulatora: ZAŁ, WYŁ oraz AUTO (sterowanie cewką stycznika)

Wykonanie ciche

Powyższy stycznik modułowy posiada cztery styki zwierne i dwa moduły. Głębokość wbudowana wynosi 44 mm. Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) wynosi 980 VA. Istnieje możliwość dodatkowego wyposażenia urządzenia. Stycznik nie ma suwaka do obsługi manualnej. Zarówno napięcie sterowania jak i zasilania wykorzystuje prąd zmienny. Znamionowe napięcie cewki w tym styczniku dochodzi do 230 V, natomiast znamionowe napięcie pracy dochodzi do 400 V. IP2X to stopień ochrony jakim się cechuje. Znamionowy prąd pracy może dojść do 25 A. Maksymalna zdolność łączeniowa dla świetlówek wynosi 1540 VA, natomiast maksymalna zdolność łączeniowa dla żarówek wynosi 3000 W. Kategoria użytkowania została określona na AC-1.

Aparatura sterownicza

Modułowa aparatura do automatycznego sterowania instalacją elektryczną oraz cyklicznego załączania i wyłączania odbiorników elektrycznych. W ofercie firmy Legrand znajdują się: styczniki SM 300 i SM 400, przekaźniki bistabilne PB 400, programatory i przekaźniki czasowe, wyłączniki schodowe i zmierzchowe, regulatory natężenia oświetlenia.

Styczniki SM 300, SM 400

Styczniki SM przeznaczone są do łączeń manewrowych w obwodach elektrycznych. Dostępne są w wersji bez dźwigni lub z trójpozycyjną dźwignią do ręcznego przestawiania styków, na przykład podczas prac serwisowych. Okienka opisowe aparatów pozwalają na lepszą identyfikację sterowanego obwodu elektrycznego. Styczniki SM 400 można wyposażyć w dedykowane, pomocnicze styki sygnalizacyjne.

Charakterystyka ogólna

Styczniki modułowe SM 400

- Prądy znamionowe 16 A lub 25 A

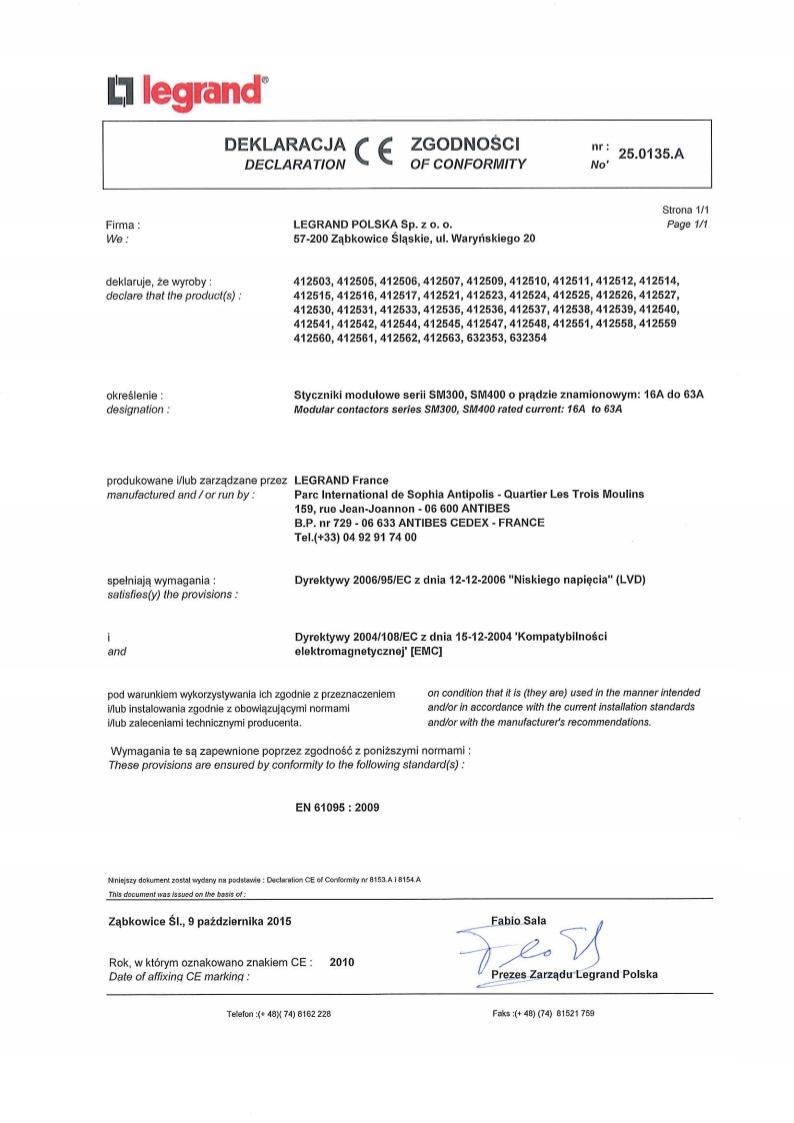

- Zgodne z normą IEC/EN 61095

- Wersje z manipulatorem lub bez

- NO - Styk zwierny, NC - Styk rozwierny
