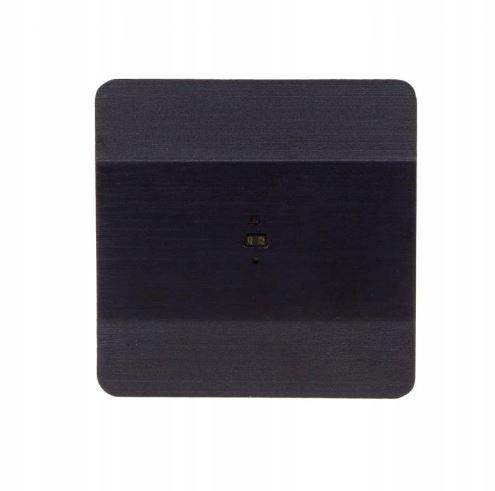

Laserowy czujnik odległości 230V (schodowy czujnik ruchu) montaż w puszce f

F&F Pabianice

Laserowy czujnik odległości do bezpośredniego sterowania obwodami oświetleniowymi 230V AC

Montaż w puszce ø60 mm

Kolor: czarny

DRL-60 to laserowy czujnik odległości typu ToF. Automatycznie załącza oświetlenie korytarzy i klatek schodowych.

Działanie laserowego czujnika ruchu DRL-60-230

DRL-60-230 jest laserowym czujnikiem odległości przeznaczonym do bezpośredniego sterowania obwodami oświetleniowymi 230V AC szczególnie na korytarzach i klatkach schodowych.

Z uwagi na to, że elementem sterującym jest tutaj separowany styk przekaźnika, to czujnik ten można również wykorzystać do integracji z dowolną automatyką domową.

Zasada działania polega na emisji wiązki światła i pomiaru opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie

odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.

Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu detekcji, oraz poziom jasności poniżej wartości ustawionej na czujniku.

Rozwiązanie takie doskonale nadaje się do załączania obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-60-230

Laserowy czujnik odległości typu ToF (Time of Flight);

Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;

Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;

Regulowany czas podtrzymania załączenia światła;

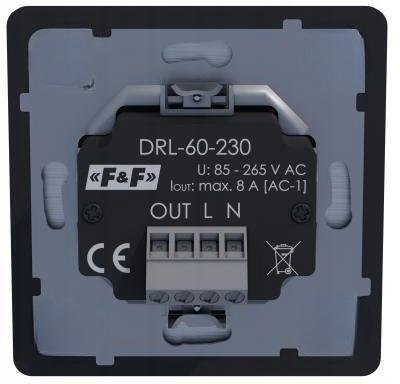

Separowane wyjście przekaźnikowe umożliwiające bezpośrednie sterowanie obwodami 230 V, lub integrację z dowolną automatyką domową;

Możliwość bezpośredniego sterowania obwodów elektrycznych o obciążeniu do 8 A (AC-1);

Niewielkie rozmiary, montaż w puszce ø60 mm;

» Dioda LED sygnalizująca stan pracy czujnika;

» Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

Napięcie zasilania165÷265 V AC

Maksymalny prąd obciążenia8 A

Próg zadziałania - regulowany2÷500 lx

Pole detekcji0,1÷2,0 m regulowane

Czas załączenia odbiornika - regulowany0÷10 min.

Kąt detekcji±18°

Rodzaj detekcjiczujnik laserowy ToF

Długość fali940 nm

Bezpieczeństwoklasa 1

Przyłączezaciski śrubowe 2,5 mm²

Moment dokręcający0,4 Nm

Pobór mocy0,5 W

Temperatura pracy-10÷45°C

Wymiaryzewnętrzne 80×80×6,5 mm; wewnętrzne (puszka) ø60 mm, głębokość 25 mm

Montażpodtynkowy

Stopień ochronyIP30

• Stopień ochrony (IP): IP20
• Napięcie znamionowe [V]: 230
• Sposób montażu: Montaż podtynkowy
• Rodzaj napięcia sterowania: AC
• Kolor: Czarny
• Głębokość [mm]: 25
• Wysokość [mm]: 80
• Szerokość [mm]: 80
