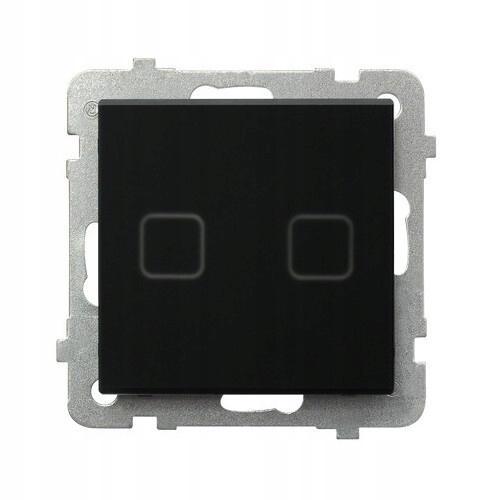

Ospel Sonata Touch + WiFi ŁPDT-2RS/m/79 łącznik dotykowy świecznikowy podwójny szklany z podświetleniem czarne szkło szronione

Uwaga - do współpracy z żarówkami LED wymagany jest dodatkowy bypass do źródeł światła typu LED Ospel - KS-2.

Sonata Touch to seria nowoczesnych łączników elektronicznych do sterowania oświetleniem wyposażonych w szklany panel dotykowy. Została zaprojektowana z myślą o klientach poszukujących łączników sterowanych dotykiem, które jednocześnie swym kształtem nawiązać będą do reszty produktów danej serii produktowej. Ich prosta, wręcz surowa bryła w połączniu z naturalnymi materiałami takimi jak szkło, aluminium, kamień czy Inox, swym wzornictwem idealnie wpisuje się w nowoczesną architekturę eleganckich pomieszczeń mieszkalnych i biurowych. Dyskretne, dwubarwne podświetlenie stref sterowania na panelach dotykowych podkreśla prestiżowy charakter produktu, ułatwiając jednocześnie lokalizację łącznika w warunkach nawet całkowitego zaciemnienia. Wszystkie te cechy w połączeniu z parametrami użytkowymi sprawiają, iż produkty Sonata Touch to harmonia elegancji i funkcjonalności.

Seria Sonata Touch została zaprojektowana z myślą o klientach poszukujących łączników sterowanych dotykiem, które jednocześnie swym kształtem nawiązywać będą do reszty produktów naszej serii Sonata. Modułowa konstrukcja łączników Sonata Touch, umożliwia konfigurowanie ze wszystkimi produktami serii Sonata w ramkach od podwójnej do pięciokrotnej, co powoduje, że jest to praktycznie pierwsza taka seria na rynku.

Specyfikacja

• Zasilanie: AC 110-230V/50-60Hz
• Moc obciążenia: LED 100W GLS 750W
• Zużycie energii: ≤0.1W
• Stopień ochrony: IP 20
• Montaż w puszkach podtynkowych: ø60
• Montaż w puszkach natynkowych serii Sonata

Wi-Fi 2.4GHz b/g/n,

Współpracuje z aplikacją Tuya Smart Life,

Montaż w puszkach podtynkowych: o60,

Montaż w puszkach natynkowych serii Sonata,

Łącznik dwugrupowy świecznikowy można stosować w układach schodowo/krzyżowych (wymaga Wi-Fi oraz konfiguracji w aplikacji),

Łączniki wymagają pełnego zasilania czyli fazy (L) oraz przewodu neutralnego (N),

Pomiar energii obwodów oświetleniowych w ramach poszczególnych łączników,Przekaźnikowa konstrukcja łączników pozwala sterować dowolnym odbiornikiem.

Dane techniczne:

• Prąd znamionowy: 10AX
• Napięcie znamionowe: 230V
• Stopień ochrony (IP): IP20
• Sposób montażu: Montaż podtynkowy pazurkowy /-śrubowy
• Informacje dodatkowe: Wi-Fi 2.4GHz b/g/n, Współpracuje z aplikacją Tuya Smart Life, Montaż w puszkach podtynkowych: o60, Montaż w puszkach natynkowych serii Sonata, Łącznik dwugrupowy świecznikowy można stosować w układach schodowo/krzyżowych (wymaga Wi-Fi oraz konfiguracji w aplikacji), Łączniki wymagają pełnego zasilania czyli fazy (L) oraz przewodu neutralnego (N), Pomiar energii obwodów oświetleniowych w ramach poszczególnych łączników, Przekaźnikowa konstrukcja łączników pozwala sterować dowolnym odbiornikiem.
• Materiał: Naturalne szkło/tworzywo sztuczne
• Wykończenie powierzchni: Naturalny
• Podświetlenie: Lampka LED
• Typ zacisków: Gwintowe
• Szerokość osprzętu (mm): 71
• Wysokość osprzętu (mm): 71
• Głębokość osprzętu (mm): 40
• Głębokość wbudowania (mm): 28

Cechy charakterystyczne:

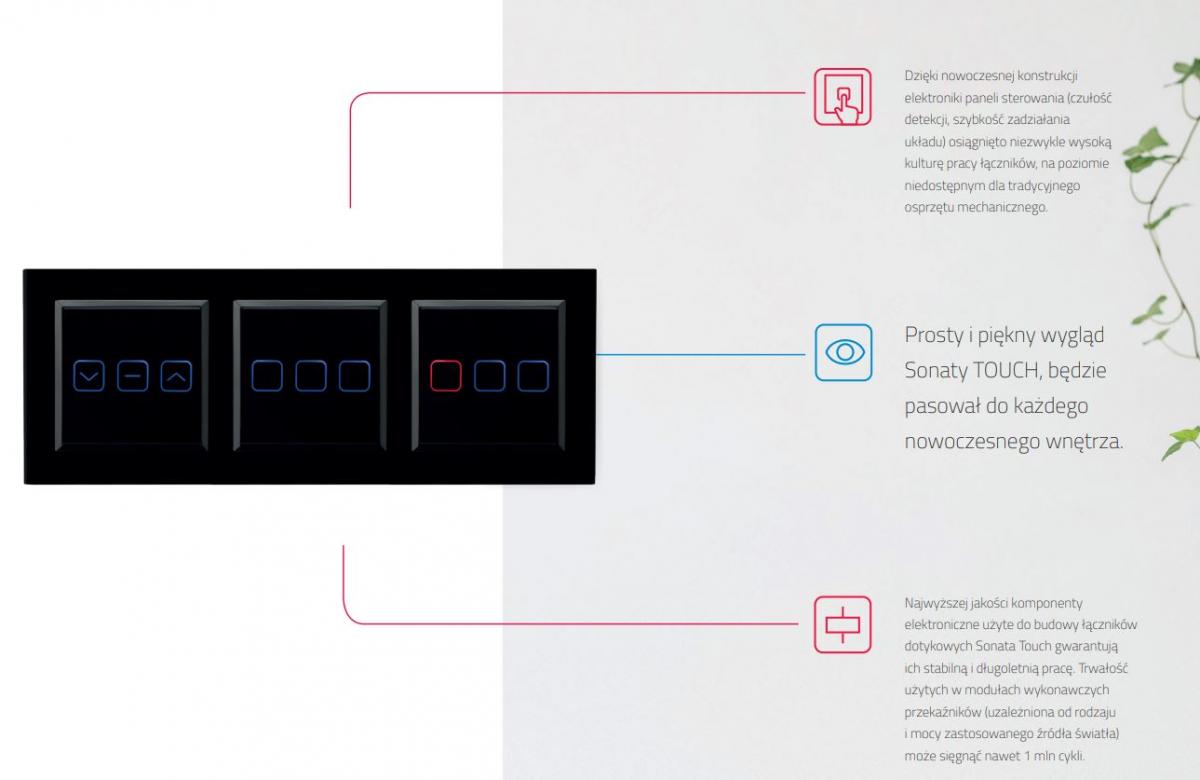

• Dyskretne, dwubarwne podświetlenie stref sterowania na panelach dotykowych podkreśla prestiżowy charakter produktu, ułatwiając jednocześnie lokalizację łącznika w warunkach nawet całkowitego zaciemnienia. Podświetlenie wykonane w technologii LED sygnalizuje stan załączenia przekaźnika.

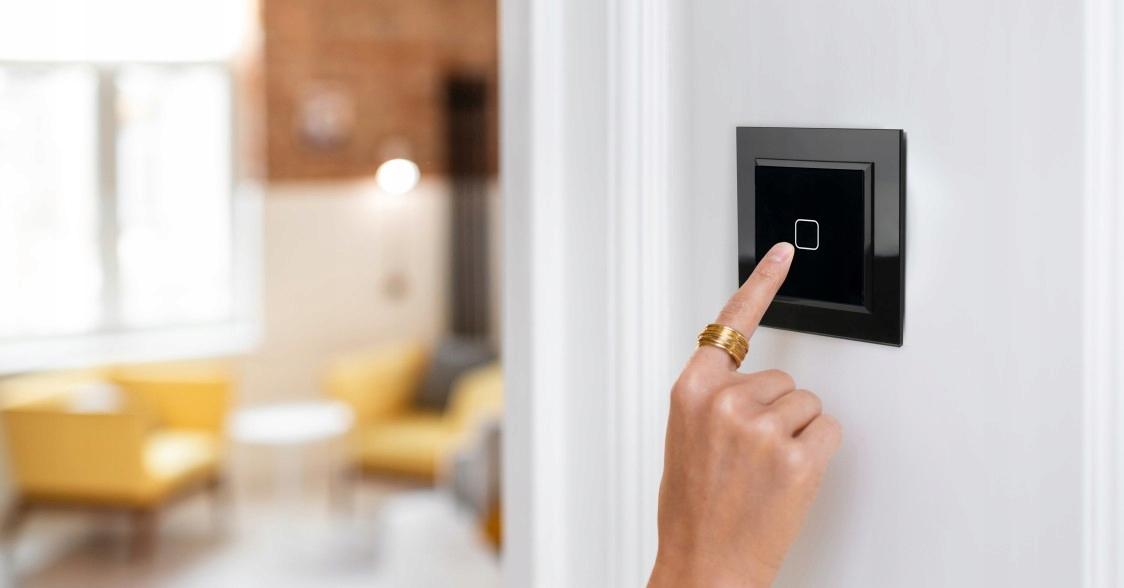

• Łączniki posiadają możliwość załączenia i wyłączenia oświetlenia bez konieczności dotyku panelu szklanego. Wystarczającym jest zbliżenie palca na odległość ok 0,5cm do odpowiedniego pola na szklanym panelu sterującym.
• Łączniki Sonata Touch można montować w tradycyjnych instalacjach dwuprzewodowych, gdyż do prawidłowej pracy nie potrzebują one przewodu neutralnego N. Zasilanie modułów (doprowadzenie bieguna neutralnego) odbywa się poprzez włączony do obwodu odbiornik, zatem zamiana tradycyjnego łącznika na dotykowy nie pociąga za sobą żadnej przebudowy toru prądowego.
• Solidny i łatwy montaż pokryw zewnętrznych realizowany jest za pomocą specjalnych minizaczepów, które wydatnie wpływają na skrócenie czasu instalacji.
• Funkcjonalność łączników Sonata Touch uzyskuje się poprzez procedurę programowania, którą przeprowadza się z poziomu panelu sterowania na ukończonej i przygotowanej do pracy instalacji. Krótka i czytelna instrukcja przeprowadza instalatora przez kolejne bardzo proste etapy programowania.
• Nowoczesna konstrukcja układów elektronicznych, jak również podświetlenie stref sterowania wykonane w technologii LED zapewnia (w stanie czuwania) minimalne zużycie energii elektrycznej.

Zalety:

Możliwość konfigurowania dowolnych łączników dotykowych, także z innymi produktami serii, we wszystkich ramkach serii Sonata. Modułowa konstrukcja łączników Sonata Touch, umożliwia konfigurowanie ze wszystkimi produktami serii Sonata w ramkach od podwójnej do pięciokrotnej, co powoduje, że jest to praktycznie pierwsza taka seria na polskim rynku. Łączniki dotykowe sensownie jest połączyć z gniazdami wtyczkowymi, regulatorem temperatury czy czuj

Możliwości:

Seria Sonata Touch została zaprojektowana w sposób umożliwiający jej implementację zarówno do nowych jak i do tradycyjnych (dwuprzewodowych) instalacji elektrycznych. Zasilanie modułów (doprowadzenie bieguna neutralnego) odbywa się poprzez włączony do obwodu odbiornik, zatem zamiana tradycyjnego łącznika na dotykowy nie pociąga za sobą żadnej przebudowy toru prądowego. Nowoczesna konstrukcja układów elektronicznych, jak również podświetlenie stref sterowania wykonane w technologii LED zapewnia (w stanie czuwania) minimalne zużycie energii elektrycznej. Dzięki możliwości programowania łączników dotykowych w istotny sposób rozbudowano ich funkcjonalność. Przykładowo, łącznik dwuobwodowy z funkcją łącznika schodowego po odpowiednim skonfigurowaniu może realizować układy połączeń: 6+6, 6+1, 7+7, 7+1, 7+6. Uzyskiwanie wspomnianych funkcji odbywa się poprzez definiowanie połączeń elektrycznych pomiędzy poszczególnymi punktami sterowania. Dwusystemowy sposób mocowania modułów (wkręty i pazurki), umożliwia ich zainstalowanie nawet w puszkach podtynkowych niewyposażonych we wkręty montażowe. Solidny i łatwy montaż pokryw zewnętrznych realizowany jest za pomocą specjalnych minizaczepów, które wydatnie wpływają na skrócenie czasu instalacji. W razie potrzeby istnieje możliwość zamontowania łączników dotykowych do puszek natynkowych serii Sonata. Niestety wiąże się to z ograniczeniem palety dostępnych ramek wielokrotnych do linii Standard (wykonanych z tworzywa sztucznego).

Elegancja:

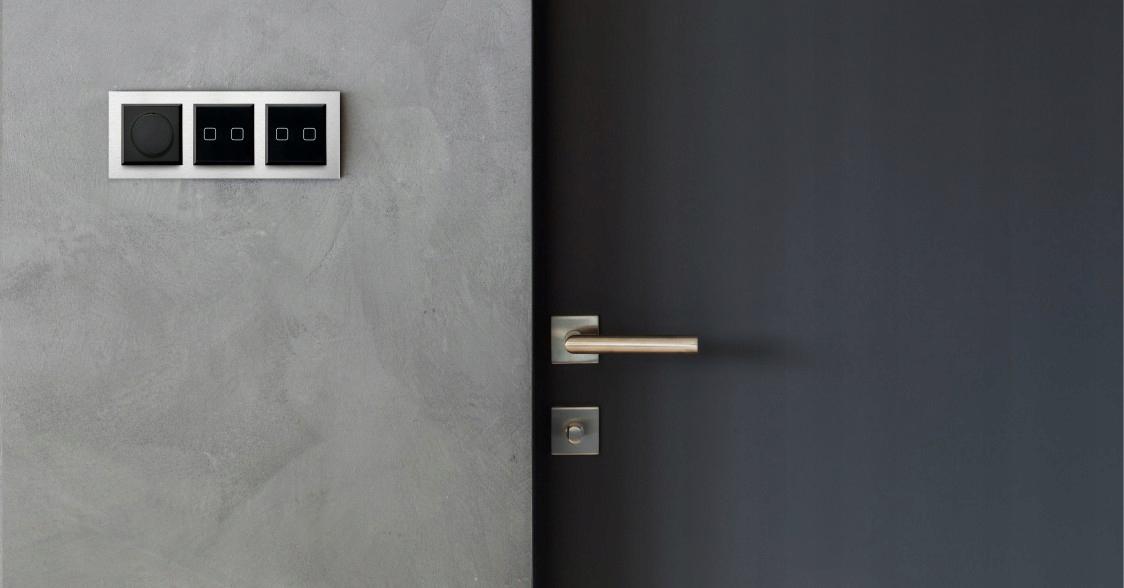

Stosowanie naturalnych materiałów w połączeniu z prostą formą kształtu, od lat jest w architekturze wnętrz symbolem elegancji i dobrego smaku. Projektanci coraz częściej i chętniej sięgają po paletę ww. produktów ukazując jednocześnie ich niesłychaną atrakcyjność estetyczną. Powszechnie uważa się, iż wprowadzenie wspomnianych surowców do przestrzeni domowej poprawia nastrój domowników, co potwierdza zjawisko nierozerwalności człowieka i środowiska naturalnego. Łączniki Sonata Touch wyposażone są w szklane panele dotykowe, które w zestawieniu z linią ramek zewnętrznych Prestige stanowią nietuzinkową ozdobę każdego eleganckiego domu.

Podświetlenie:

Dyskretne, dwubarwne podświetlenie stref sterowania na panelach dotykowych podkreśla prestiżowy charakter produktu, ułatwiając jednocześnie lokalizację łącznika w warunkach nawet całkowitego zaciemnienia. Podświetlenie wykonane w technologii LED sygnalizuje stan załączenia przekaźnika.

Montaż i konfiguracja

UWAGA: Ze względu na niebezpieczeństwo porażenia prądem instalowanie powinna wykonywać osoba o odpowiednich kwalifikacjach.

Montaż przeprowadzić przy wyłączonych bezpiecznikach!

• Sprawdzić czy do puszki instalacyjnejdoprowadzony jest przewód fazowy.
• Zdemontować panel dotykowy(panel dotykowy wyciągnąć z modułu zasilacza).

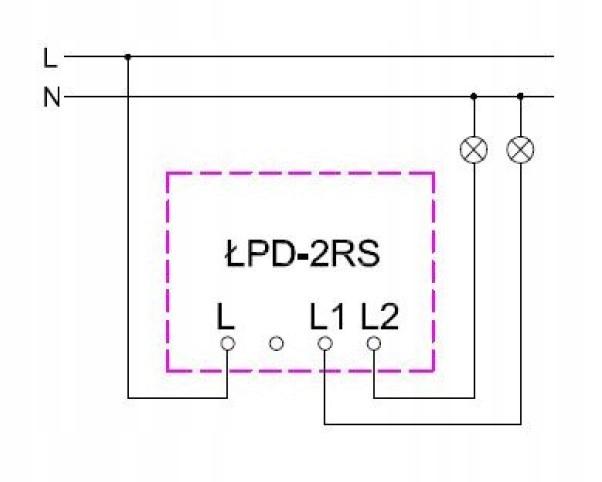

• Przewody podłączyć zgodnie ze schematem(dobrać schemat zgodnie z typem łącznika).
• Zainstalować moduł zasilacza do puszki instalacyjnej,za pomocą łapek rozporowych (pazurków) oraz/lub wkrętów puszki.
• Zamontować ramkę oraz panel dotykowy.
• Włączyć bezpieczniki.
• Odczekać min. 20 sekund do czasu kalibracji czujnika.

UWAGA: W czasie kalibracji nie wolno dotykać punktu dotykowego. Może to spowodować błędną kalibrację i łącznik nie będzie działał prawidłowo. W razie błędnej kalibracji należy odłączyć napięcie na 30 sekund. Po załączeniu napięcia łącznik przeprowadzi ponowną kalibrację.
